Rọ bơm Shinyi

  • Giá bán: Liên hệ nhận báo giá
  • Danh mục: Foot valve
  • Thương hiệu: Shinyi
  • Bảo hành: Có
  • Hỗ trợ giao hàng: Có

Thông tin sản phẩm

Van bơm Shinyi  hay còn gọi là Foot valve, van chân, van rọ hút, rọ bơm...là loại van kết hợp giữa Van một chiều lò xo và bộ lọc rác, được lắp dưới đáy các bể bơm, hồ chứa giúp lọc rác và ngăn dòng chảy ngược khi bơm ngưng hoạt động. Van vận hành toàn tự động, và được kết nối vào hệ thống dạng mặt bích.

Cấu tạo rọ bơm Shinyi

Van hút Shinyi được cấu tạo bởi 04 thành phần chính là thân van, ty van, lá van và lưới lọc
- Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm
- Lá van: dạng đĩa tròn được bọc 100% bằng cao su EPDM phù hợp với tiêu chuẩn nước sạch.
- Ty van: sản xuất từ Inox 304 độ bền cao chống rỉ sét.
- Lưới lọc: sản xuất từ Inox 304/316, độ bền cao, chống rỉ sét

Nguyên lý hoạt động rọ bơm Shinyi

Van hút Shinyi hoạt động như van một chiều lò xo, khi bơm vận hành áp lực nước sẽ đẩy lá van, lò xo bị nén lại, van ở trạng thái mở cho nước đi vào hệ thống. Lưới lọc có tác dụng ngăn không để rác đi vào hệ thống gây kẹt van, các phụ kiện khác dẫn đến rò rỉ nước. Khi bơm ngưng hoạt động, van hút Shinyi có tác dụng ngăn dòng chảy ngược, giữ nước lại trong đường ống, tránh mất nước mồi cho máy bơm.

Ưu điểm rọ bơm Shinyi

- Vận hành tự động dựa vào lực chảy của dòng nước, vận hành nhẹ nhàng, không gây tiếng ồn.
- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.
- Giá thành rẻ, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.

Lưu ý khi lắp đặt rọ bơm Shinyi

Van hút Shinyi được lắp đặt vào hệ thống dạng mặt bích nên khi lắp đặt cần lưu ý một số điểm sau:
- Có thể dùng miếng đệm giữa mặt bích và van để tăng độ kín cho hệ thống.
- Kích thước mặt bích của đường ống phải đồng nhất với kích thước mặt bích của van.
- Van được lắp theo phương thẳng đứng.

Van hút (Foot valve, van đáy, rọ bơm, van lup pê, van luppe)  được sử dụng để bảo vệ chống lại dòng chảy ngược khi cắt nguồn điện. Van hoặt động không tạo ra tiếng ồn hay sự va đập của dòng chảy.Thân van bằng gang cầu với cơ tính cao tạo ra độ bền cao và trọng lượng thấp.

  • Do thiết kế đĩa van bằng cao su nên tạo cho van đóng hoàn toàn trên mọi áp lực và không cần miếng đệm kín.
  • Lưới được chế tạo bằng Inox cứng cáp, cùng với diện tích dòng chảy bằng 3 tới 4 lần diện tích ống.
  • Cả trong và ngoài van đều được bao phủ bằng sơn epoxy để chống sự ăn mòn của môi trường.
  • Rọ bơm (Foot valve) Shinyi được sản xuất theo tiêu chuẩn ISO: 7259-1998.
  • Mặt bích được thiết kế theo tiêu chuẩn: GB/T:17241.6 - 1998. ISO: 7005.2-1998, EN: 1092.2-1997.
  • Rọ bơm (Foot valve) Shinyi  được ứng dụng trong các ngành cấp thoát nước, và công nghiệp …
  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
  • Áp suất làm việc: 10, 16, 20 kgf/cm2 (PN10, PN16, Pn20)
  • Nhiệt độ làm việc: -100 ~ 800C
  • Kết nối : PN10/PN16/JIS10K/ANSI150-LB

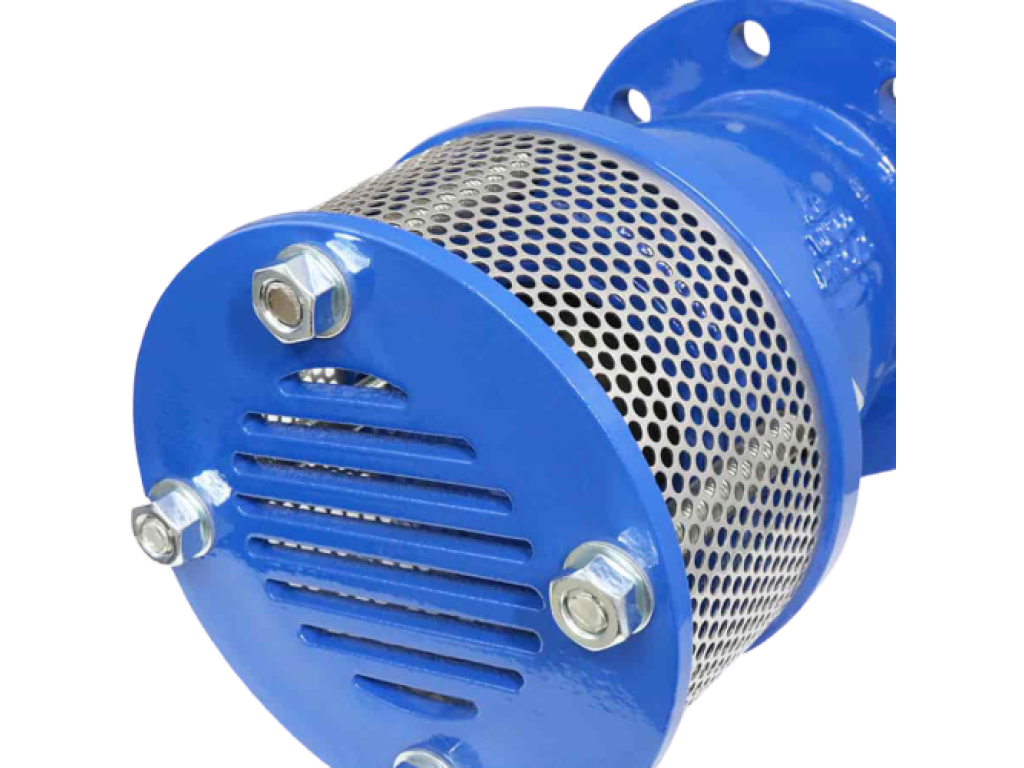

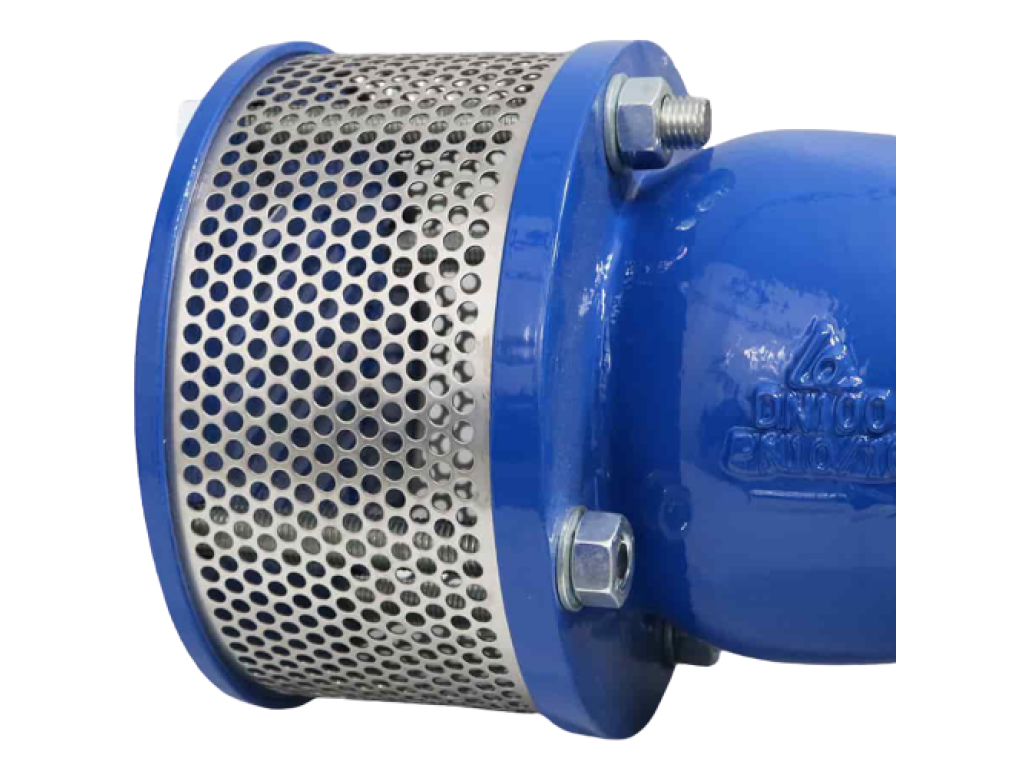

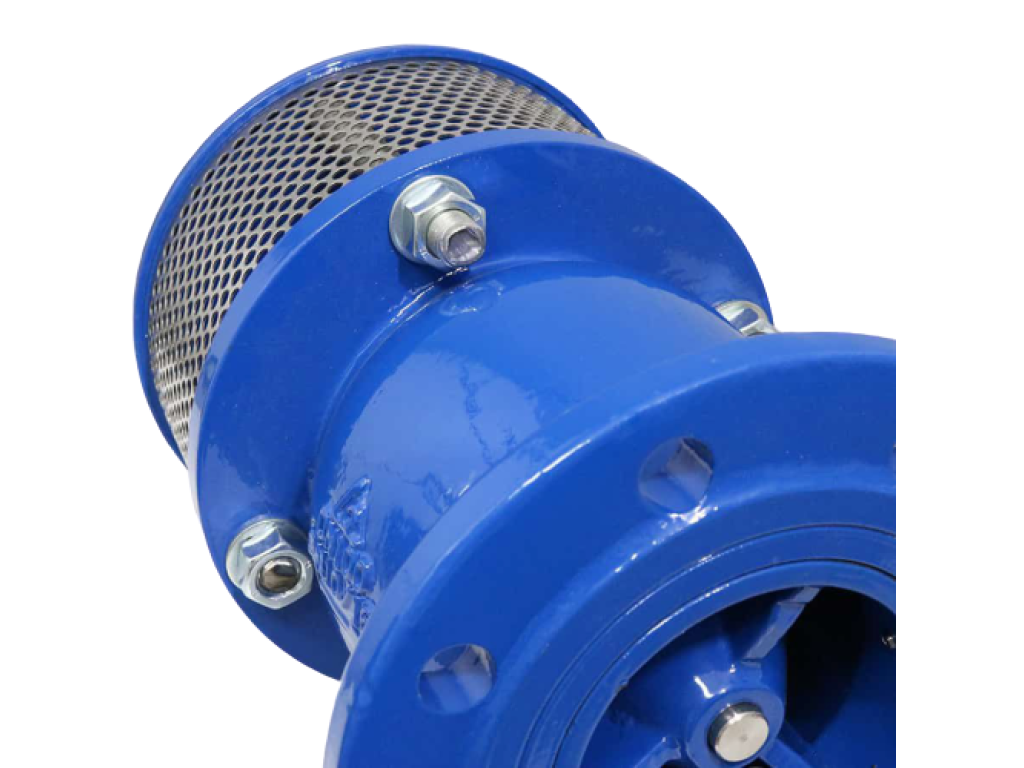

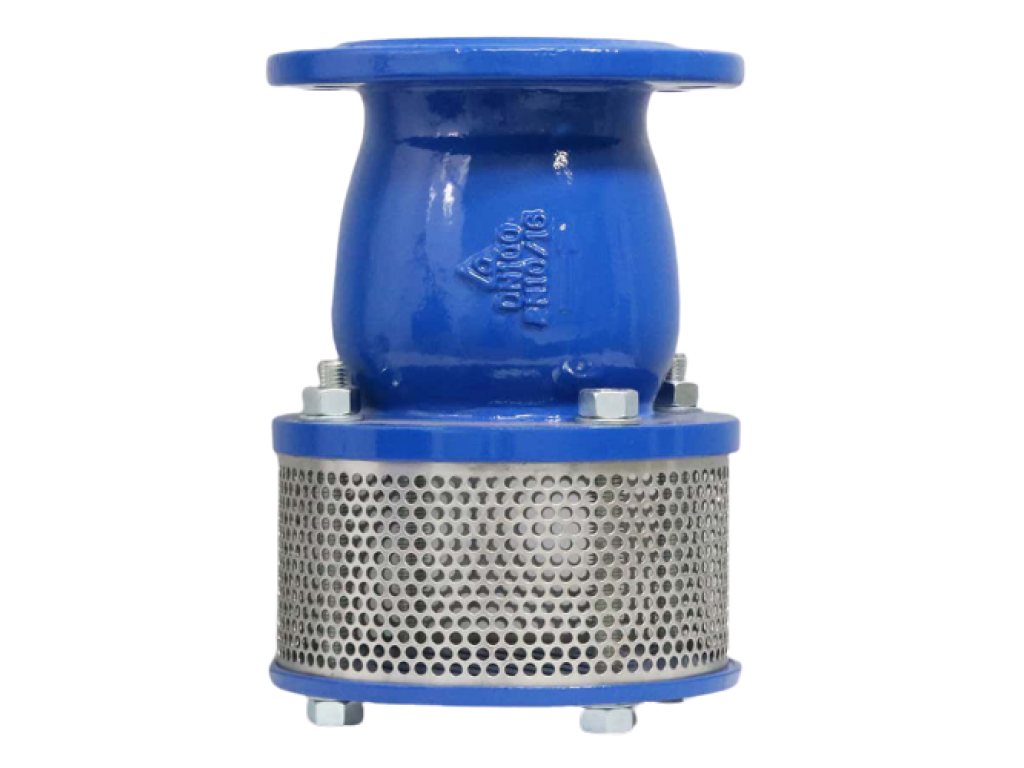

Hình ảnh sản phẩm

product image product image product image product image
