Rọ bơm SB là một trong những thiết bị quan trọng bậc nhất trong hệ thống đường ống hút của máy bơm nước. Nếu bạn đang tìm hiểu về chõ bơm SB, luppe SB hay van hút rọ bơm SB, bài viết này sẽ cung cấp đầy đủ thông tin từ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật cho đến bảng giá và kinh nghiệm chọn mua chính xác nhất.
Rọ bơm SB là gì? Vai trò của chõ bơm SB trong hệ thống đường ống

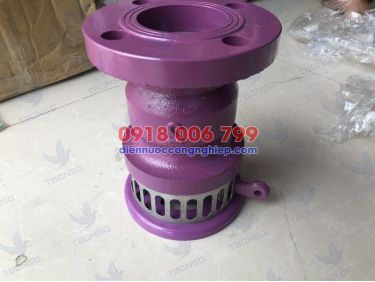

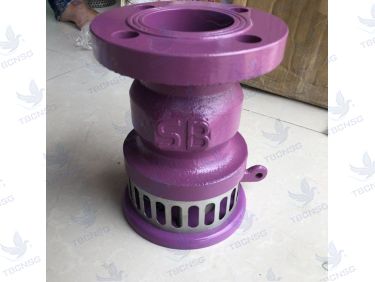

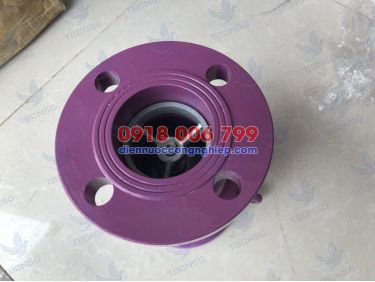

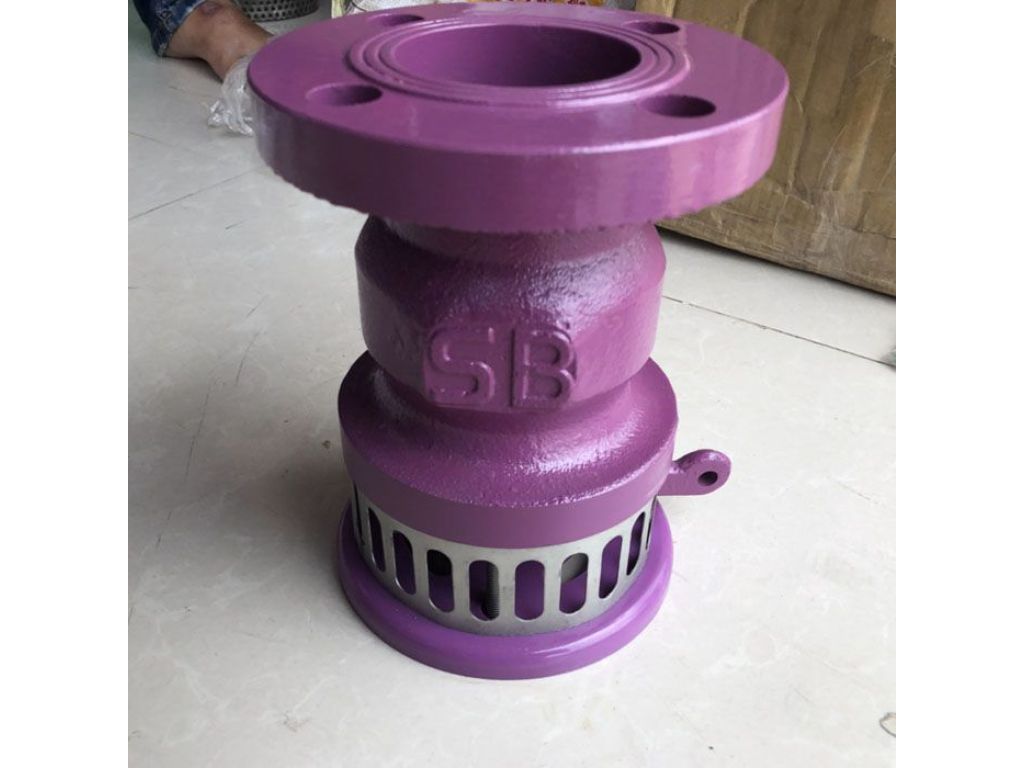

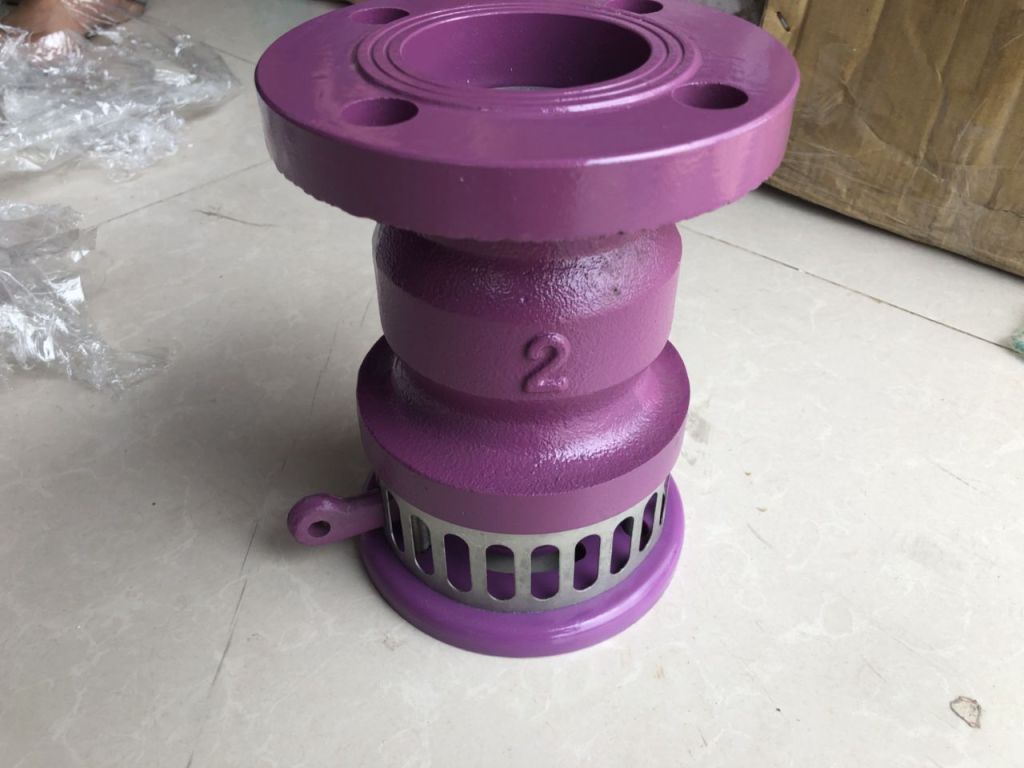

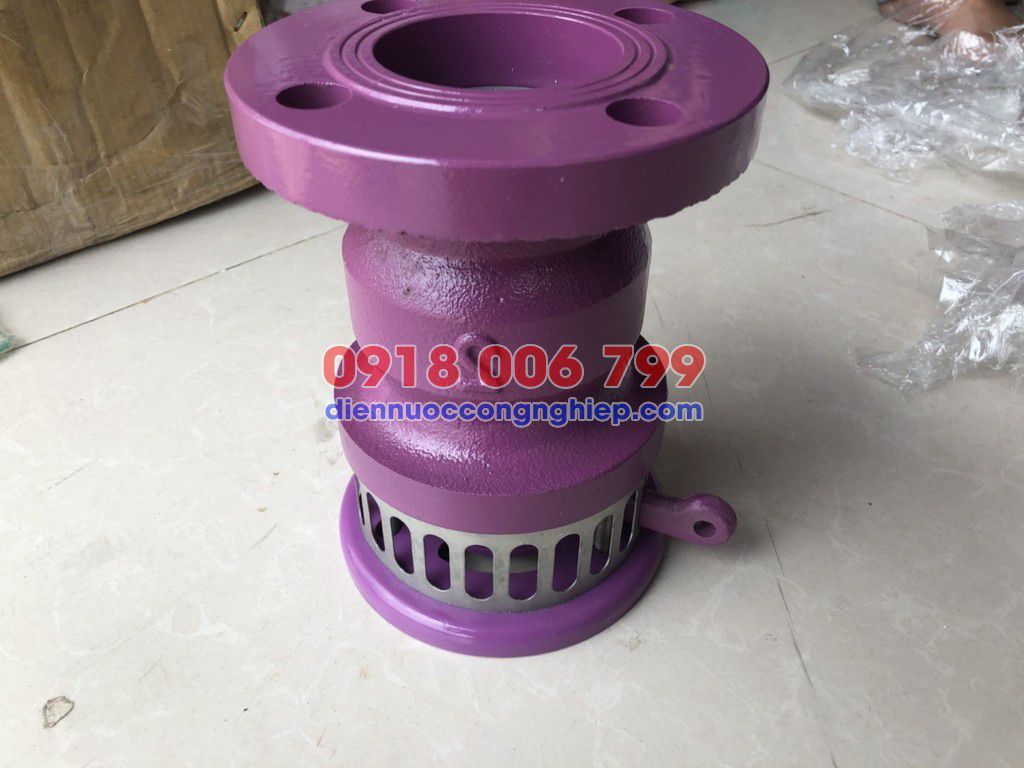

Rọ Bơm SB (Foot Valve SB) mặt bích thân gang
Định nghĩa rọ bơm SB (Chõ bơm / Luppe SB)
Rọ bơm SB (tên tiếng Anh: Foot Valve SB) là thiết bị được lắp đặt ở đầu đường ống hút của máy bơm, nằm chìm trong bể chứa nước hoặc nguồn nước. Về bản chất, đây là sự kết hợp hoàn hảo giữa van một chiều và bộ lưới lọc rác, giúp thực hiện đồng thời hai chức năng: ngăn dòng chảy ngược và lọc sạch dị vật trước khi nước đi vào máy bơm.
Trên thị trường, rọ bơm SB còn được gọi với nhiều tên khác nhau như chõ bơm SB, luppe SB, rọ hút SB, van hút rọ bơm SB. Đây là dòng thiết bị đặc trưng với thiết kế tay giật xả nước (Relief Lever) – một điểm khác biệt hoàn toàn so với các loại rọ bơm thông thường.
3 chức năng cốt lõi của rọ bơm SB
Duy trì nước mồi (Priming Water): Ngăn dòng chảy ngược từ đường ống về bể chứa khi máy bơm dừng hoạt động, giúp giữ nước trong thân bơm và đường ống hút, đảm bảo máy bơm luôn sẵn sàng hoạt động ở lần khởi động tiếp theo.
Chắn rác bẩn, dị vật: Lưới lọc rác (Strainer) được thiết kế với các khe hở hoặc lỗ tròn có kích thước phù hợp, ngăn chặn rác, cát, sỏi, dị vật xâm nhập vào cánh máy bơm, bảo vệ động cơ khỏi hư hỏng do kẹt rác.
Triệt tiêu hiện tượng búa nước (Water Hammer): Nhờ cơ chế đóng mở tự động bằng áp lực lưu chất, rọ bơm SB giúp giảm thiểu hiện tượng búa nước – một trong những nguyên nhân gây vỡ đường ống và hỏng hóc thiết bị.
Cấu tạo chi tiết và Nguyên lý hoạt động của rọ bơm SB
Chi tiết các bộ phận cấu thành rọ bơm SB
Để hiểu rõ về cấu tạo rọ bơm SB tay giật, chúng ta cùng phân tích từng bộ phận:

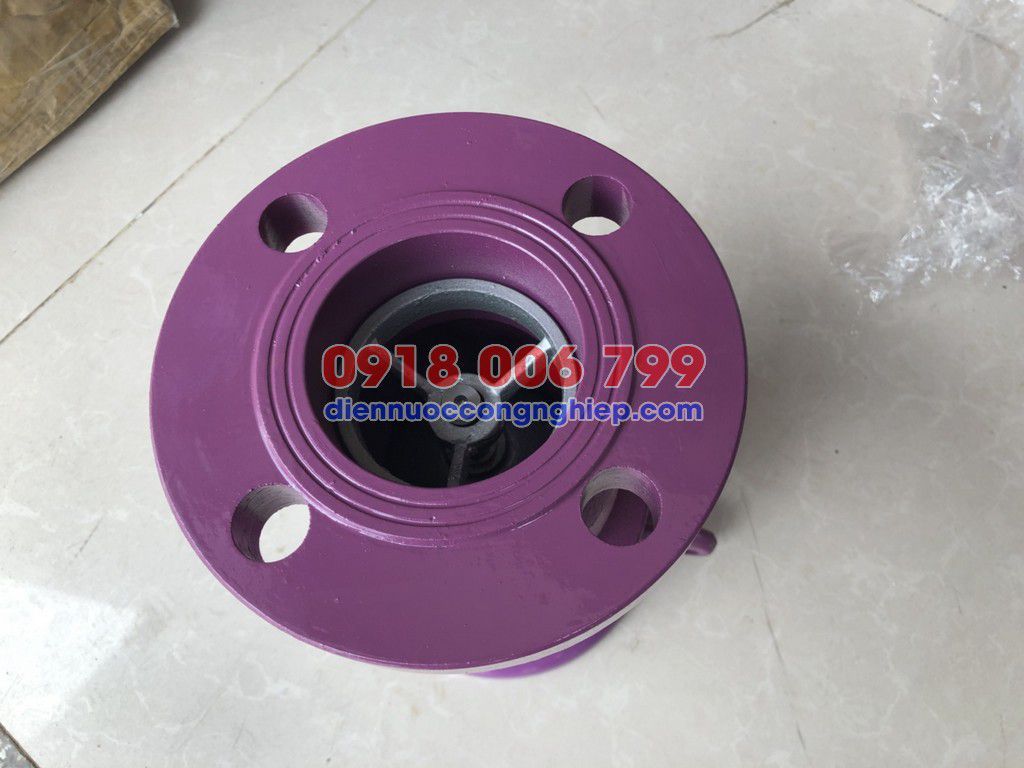

Thân van (Body): Được chế tạo từ gang đúc, gang cầu hoặc inox chịu lực. Đây là bộ phận chính chứa đựng các chi tiết bên trong và kết nối với đường ống hút qua mặt bích. Bề mặt thân van thường được sơn Epoxy chống ăn mòn.
Đĩa van / Cánh van (Disc): Là nút đóng mở tự động bằng áp lực lưu chất. Khi máy bơm hoạt động, lực hút từ máy bơm sẽ nâng đĩa van lên cho nước đi qua. Khi máy bơm dừng, áp lực nước trong đường ống sẽ đè đĩa van xuống, làm kín và ngăn dòng chảy ngược.
Lưới lọc rác (Strainer): Thiết kế dạng khe hở hoặc lỗ tròn, được bao quanh phần dưới của thân van. Lưới lọc có nhiệm vụ chắn rác và dị vật, bảo vệ cánh máy bơm. Kích thước mắt lưới thay đổi tùy theo tiêu chuẩn và nhà sản xuất.

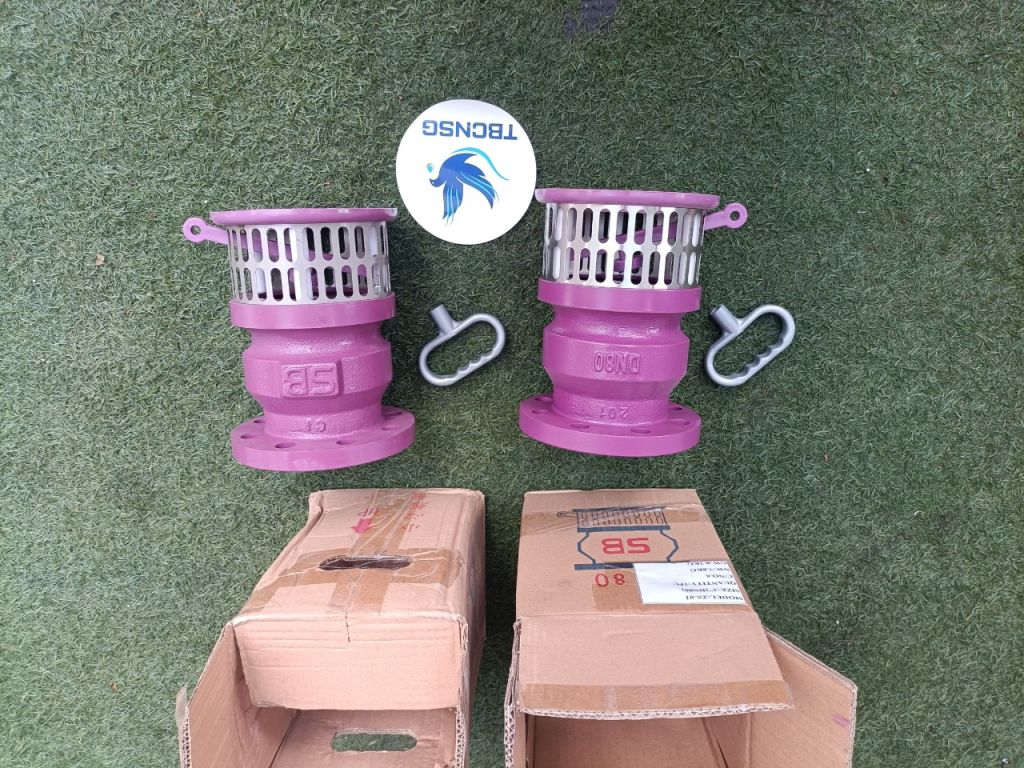

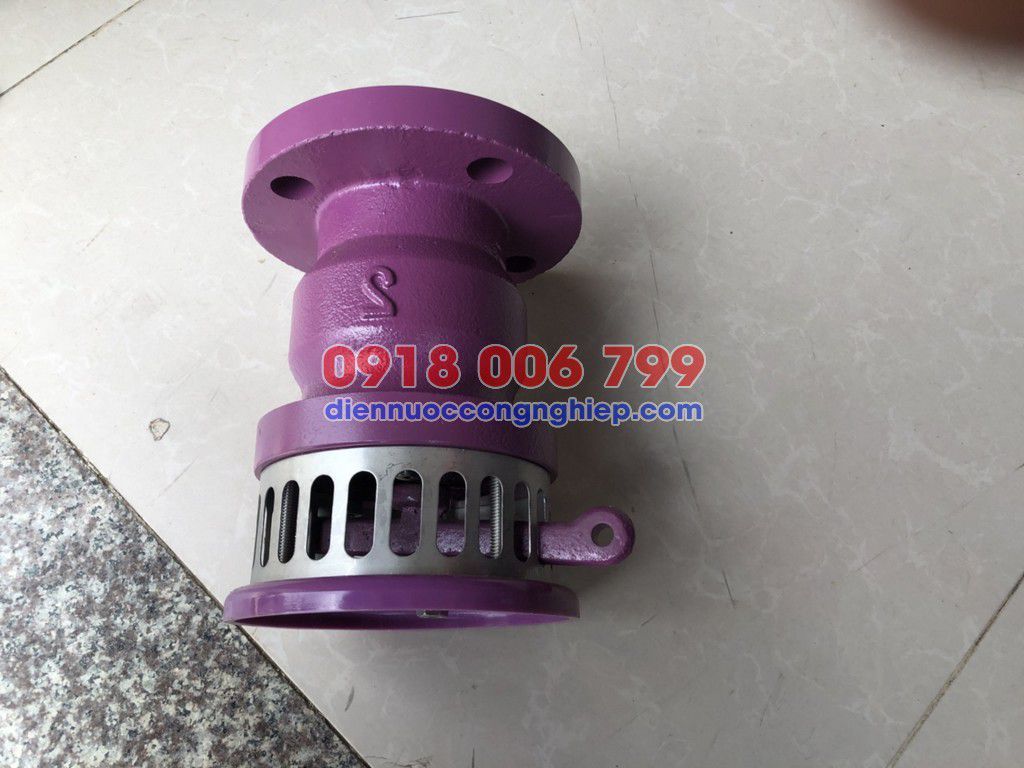

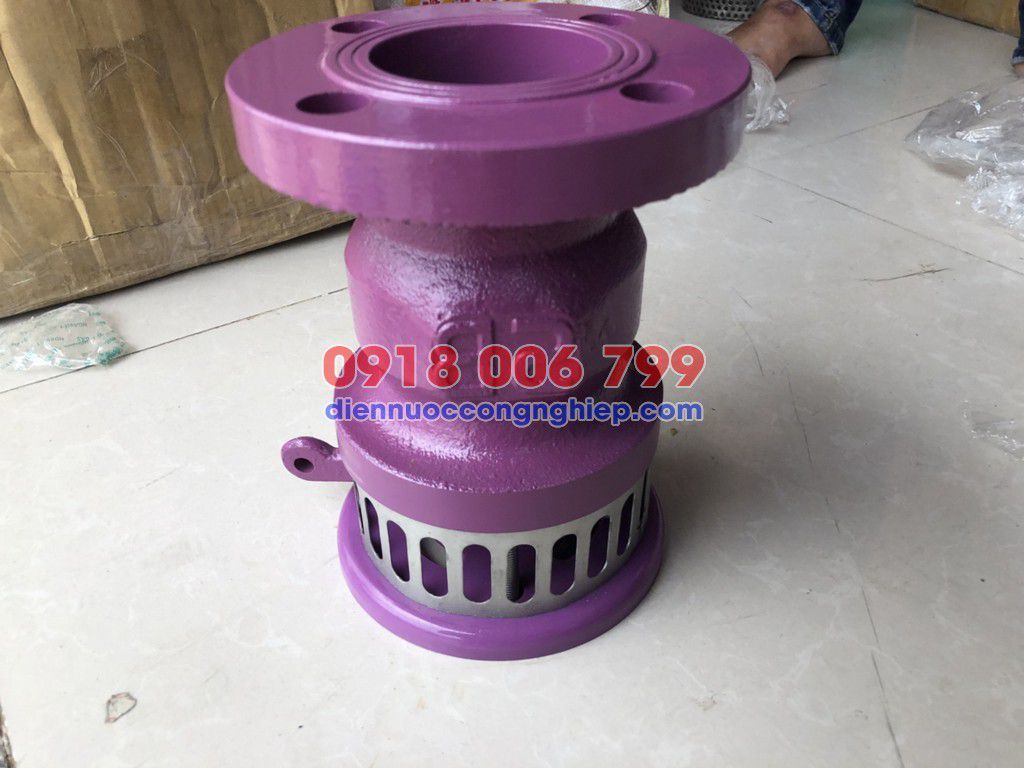

Tay giật / Cần xả (Relief Lever): Đây là điểm đặc trưng của dòng rọ bơm SB. Tay giật được nối với đĩa van, cho phép người vận hành giật cần để mở đĩa van bằng tay, xả nước mồi hoặc xả cặn bẩn tích tụ bên trong mà không cần tháo toàn bộ rọ bơm ra khỏi hệ thống.
Gioăng làm kín (Seat/Gasket): Thường được làm từ cao su EPDM hoặc NBR, có tác dụng làm kín giữa đĩa van và thân van, chống rò rỉ nước tuyệt đối khi van đóng.
Rọ bơm SB hoạt động theo nguyên lý tự động hoàn toàn dựa trên áp lực lưu chất:
Chu trình mở van: Khi máy bơm khởi động, lực hút được tạo ra trong đường ống hút, áp suất âm này thắng trọng lượng đĩa van và lực đàn hồi (nếu có), đẩy đĩa van lên, mở đường cho nước chảy từ bể chứa qua lưới lọc vào đường ống hút và đến máy bơm.
Chu trình đóng van: Khi máy bơm dừng hoạt động, áp lực nước trong đường ống hút giảm đột ngột. Trọng lượng bản thân đĩa van cùng áp lực nước ngược từ trong đường ống sẽ đè đĩa van xuống, ép chặt vào gioăng làm kín, ngăn không cho nước chảy ngược về bể chứa. Nhờ đó, nước mồi được duy trì trong thân bơm và đường ống.

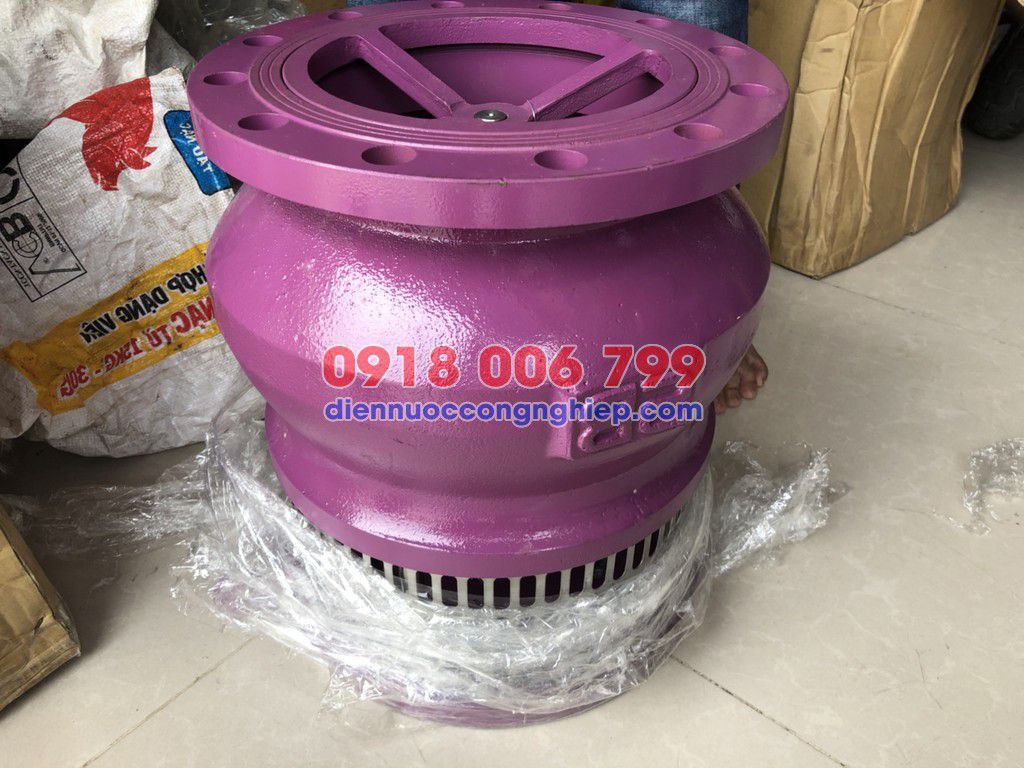

Đây là loại rọ bơm SB phổ biến nhất, được sử dụng rộng rãi trong các công trình hạ tầng cấp thoát nước, hệ thống PCCC, trạm bơm công nghiệp và dân dụng. Với vật liệu gang đúc hoặc gang cầu, sản phẩm có độ bền cao, khả năng chịu áp lực tốt, giá thành hợp lý. Bề mặt thân van được sơn Epoxy chống gỉ, phù hợp với môi trường nước sạch và nước thải đã qua xử lý.
Ưu điểm: Giá thành cạnh tranh, độ bền cao, dễ dàng lắp đặt và bảo trì. Nhược điểm: Khả năng chống ăn mòn hóa chất kém hơn inox, không phù hợp với môi trường nước biển hoặc hóa chất mạnh.
Rọ bơm Inox SB
Được chế tạo từ inox 304 hoặc inox 316, loại rọ bơm này có khả năng chống ăn mòn hóa chất vượt trội, phù hợp với môi trường khắc nghiệt như nước biển, hóa chất công nghiệp, thực phẩm và dược phẩm. Giá thành cao hơn so với loại gang nhưng tuổi thọ và độ an toàn vệ sinh cao hơn.
Ứng dụng: Hệ thống nước biển, nhà máy hóa chất, chế biến thực phẩm, hệ thống nước sạch cao cấp.
Bảng so sánh rọ bơm SB với các loại rọ bơm thông thường
Tiêu chí
Rọ bơm SB (có tay giật)
Rọ bơm lò xo
Rọ bơm lá lật
Cơ chế đóng mở
Đĩa van + tay giật cơ khí
Lò xo hồi vị
Bản lề lá lật
Khả năng xả nước mồi
Rất tốt (nhờ tay giật)
Kém (phải tháo rọ)
Kém (phải tháo rọ)
Độ kín khi đóng
Cao (nhờ gioăng EPDM/NBR)
Trung bình
Trung bình
Bảo trì, vệ sinh
Dễ dàng (tay giật xả cặn)
Khó khăn
Khó khăn
Ứng dụng
Công nghiệp, PCCC, dân dụng
Hệ thống nhỏ, áp lực thấp
Hệ thống thoát nước
Bảng giá rọ bơm SB tham khảo mới nhất
Yếu tố ảnh hưởng đến giá thành rọ bơm SB
Kích cỡ (DN): Kích thước càng lớn, giá thành càng cao do lượng vật liệu và độ phức tạp gia công tăng.
Chất liệu: Rọ bơm inox có giá cao hơn đáng kể so với rọ bơm gang (có thể gấp 2-3 lần).
Tiêu chuẩn mặt bích: Mặt bích JIS 10K, BS PN16, ANSI có mức giá khác nhau tùy theo tiêu chuẩn và độ phổ biến.
Xuất xứ: Hàng nhập khẩu từ Đài Loan, Hàn Quốc, Trung Quốc có mức giá và chất lượng khác nhau. Hàng chính hãng có CO/CQ thường có giá cao hơn nhưng đảm bảo chất lượng.
Hướng dẫn lắp đặt và bảo trì chõ bơm SB đúng kỹ thuật
Các bước lắp đặt rọ bơm SB vào hệ thống máy bơm
Bước 1 – Chuẩn bị: Kiểm tra mặt bích đường ống hút và mặt bích rọ bơm SB đảm bảo cùng tiêu chuẩn và kích thước. Chuẩn bị gioăng làm kín, bulong, đai ốc đúng kích thước.
Bước 2 – Lắp gioăng và bulong: Đặt gioăng làm kín vào giữa hai mặt bích, siết đều bulong theo hình sao để đảm bảo lực siết đồng đều, tránh rò rỉ.
Bước 3 – Định vị: Lắp rọ bơm SB theo phương thẳng đứng, chiều mũi tên chỉ chiều dòng chảy hướng từ bể chứa lên máy bơm. Đảm bảo lưới lọc ngập hoàn toàn trong nước và cách đáy bể tối thiểu 0.5m để tránh hút cặn bẩn.
Bước 4 – Kiểm tra: Sau khi lắp đặt, mở van xả gió, mồi nước đầy đường ống hút, kiểm tra độ kín của các mối nối trước khi vận hành máy bơm.
Quy trình bảo dưỡng và vệ sinh rọ bơm SB định kỳ
Định kỳ kiểm tra lưới lọc rác, loại bỏ rác, cặn bẩn bám dính trên bề mặt lưới để đảm bảo lưu lượng hút không bị giảm.
Sử dụng tay giật xả cặn định kỳ để kiểm tra độ linh hoạt của đĩa van và xả bớt cặn bẩn tích tụ bên trong thân van.
Kiểm tra gioăng làm kín, nếu thấy gioăng bị rách, cứng hoặc mất đàn hồi cần thay thế ngay để đảm bảo độ kín.
Vệ sinh toàn bộ rọ bơm ít nhất 2 lần/năm đối với hệ thống nước sạch, 4 lần/năm đối với hệ thống nước thải hoặc môi trường nhiều cặn bẩn.
Các sự cố thường gặp với rọ bơm SB và cách xử lý triệt để
Sự cố máy bơm bị tụt nước mồi
Đây là sự cố phổ biến nhất khi sử dụng rọ bơm SB. Nguyên nhân và cách khắc phục:
Nguyên nhân 1 – Đĩa van bị kẹt rác: Rác, cát hoặc dị vật mắc kẹt giữa đĩa van và gioăng làm kín khiến van không đóng kín được. Khắc phục: Sử dụng tay giật để xả cặn, nếu không hiệu quả cần tháo rọ bơm ra vệ sinh đĩa van và gioăng.
Nguyên nhân 2 – Gioăng cao su bị rách hoặc cứng: Gioăng EPDM/NBR sau thời gian dài sử dụng bị lão hóa, rách hoặc mất đàn hồi. Khắc phục: Thay thế gioăng mới.
Nguyên nhân 3 – Mặt bích hở: Bulong siết không đều hoặc gioăng mặt bích bị hỏng khiến không khí lọt vào đường ống hút. Khắc phục: Kiểm tra và siết lại bulong, thay gioăng mặt bích nếu cần.
Sự cố rung lắc, có tiếng ồn tại rọ bơm
Nguyên nhân: Áp lực dòng chảy không đều, kích thước rọ bơm không phù hợp với lưu lượng máy bơm, hoặc đĩa van va đập mạnh vào thân van khi đóng.
Khắc phục: Kiểm tra và chọn lại kích thước rọ bơm SB phù hợp với lưu lượng và cột áp của máy bơm. Đảm bảo đường ống hút được cố định chắc chắn, giảm rung động.
Địa chỉ mua rọ bơm SB chính hãng, giá tốt ở đâu?
Tiêu chuẩn chọn nhà cung cấp uy tín
Nhà cung cấp có đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho từng lô hàng.
Có chế độ bảo hành rõ ràng, tối thiểu 12 tháng và chính sách đổi trả linh hoạt.
Đội ngũ kỹ thuật tư vấn chuyên nghiệp, am hiểu về thiết bị van công nghiệp và hệ thống đường ống.
Kho hàng sẵn có, đáp ứng nhanh các đơn hàng gấp cho công trình.
Rọ bơm SB khác gì so với van một chiều thông thường?
Rọ bơm SB là sự kết hợp giữa van một chiều và lưới lọc rác, trong khi van một chiều thông thường chỉ có chức năng ngăn dòng chảy ngược mà không có lưới lọc bảo vệ máy bơm. Ngoài ra, rọ bơm SB còn có thêm tay giật xả nước – tính năng đặc trưng giúp xả cặn và nước mồi mà không cần tháo rời thiết bị.
Tại sao rọ bơm SB lại có thiết kế tay giật?
Tay giật (Relief Lever) cho phép người vận hành mở đĩa van bằng tay để xả nước mồi khi khởi động máy bơm lần đầu, hoặc xả cặn bẩn tích tụ bên trong thân van trong quá trình sử dụng. Nhờ đó, việc bảo trì và vệ sinh rọ bơm trở nên dễ dàng hơn nhiều so với các loại rọ bơm không có tay giật.
Lắp rọ bơm SB nằm ngang có được không?
Về nguyên tắc, rọ bơm SB được thiết kế để lắp theo phương thẳng đứng, đảm bảo trọng lực hỗ trợ quá trình đóng van. Tuy nhiên, một số dòng sản phẩm có thể lắp ngang nếu nhà sản xuất cho phép, nhưng hiệu quả làm kín và tuổi thọ có thể giảm. Khuyến nghị lắp đặt theo đúng hướng dẫn của nhà sản xuất để đảm bảo hiệu suất tối ưu.
Giá rọ bơm gang SB bao nhiêu?
Giá rọ bơm gang SB phụ thuộc vào kích thước (DN50 – DN300), tiêu chuẩn mặt bích (JIS 10K, BS PN16) và xuất xứ. Để nhận báo giá chính xác và mới nhất, quý khách vui lòng liên hệ hotline 09 1800 6799 hoặc gửi yêu cầu qua email [email protected].
Tại sao máy bơm nước bị tụt nước dù đã lắp rọ bơm?
Có thể do một trong các nguyên nhân sau: đĩa van bị kẹt rác, gioăng làm kín bị rách hoặc lão hóa, mặt bích hở khiến không khí lọt vào, hoặc rọ bơm bị hở do lắp đặt sai kỹ thuật. Cần kiểm tra lần lượt từng nguyên nhân và khắc phục kịp thời. Tham khảo thêm bài viết hiện tượng búa nước trong đường ống để hiểu rõ hơn về các sự cố liên quan.
Kích thước rọ bơm SB bích JIS 10K có những loại nào?
Rọ bơm SB bích JIS 10K có đầy đủ các kích thước từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 đến DN300. Tham khảo thêm bảng tra kích thước mặt bích tiêu chuẩn để biết chi tiết về tiêu chuẩn JIS 10K và BS4504.
