Giới thiệu tổng quan

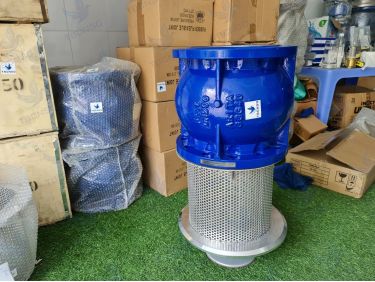

Rọ bơm Arita AFV-FE, hay còn gọi là Foot Valve (tiếng Anh) hoặc Van rọ hút, là một loại van một chiều được lắp đặt ở đầu vào của đường ống hút trong các hệ thống bơm. Chức năng chính của nó là ngăn dòng chảy ngược trở lại bể chứa hoặc nguồn nước khi máy bơm ngừng hoạt động, đồng thời giữ cho đường ống hút luôn đầy nước (priming). Điều này giúp máy bơm khởi động dễ dàng hơn và hoạt động hiệu quả. AFV-FE sử dụng đĩa van dạng cầu (poppet) để đóng mở, hoạt động dựa trên nguyên lý chênh lệch áp suất. Khi áp suất phía sau đĩa van (phía máy bơm) cao hơn áp suất phía trước (phía nguồn nước), đĩa van sẽ đóng lại. Ngược lại, khi áp suất phía trước cao hơn, đĩa van sẽ mở ra cho phép dòng chảy đi qua.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | AFV-FE |
| Thương hiệu | ARITA |
| Nhà sản xuất | UNIMECH GROUP, Malaysia |
| Loại sản phẩm | Van chân, Rọ bơm, Van rọ hút (Foot Valve) |
| Vật liệu thân van | Gang cầu Ductile Iron (GGG50/ASTM A536) |
| Vật liệu đĩa van | Gang cầu Ductile Iron phủ Epoxy (tùy chọn: Đồng thau, Thép không gỉ) |
| Vật liệu lưới lọc (tùy chọn) | Thép không gỉ (SS304, SS316) |
| Lớp phủ | Epoxy dày, kháng hóa chất và ăn mòn |
| Áp lực danh nghĩa (PN) | PN16 (1.6 MPa) |
| Tiêu chuẩn thiết kế | EN 12334, ASME B16.1 |
| Tiêu chuẩn mặt bích | EN1092-2 PN16 (tương đương BS4504 PN16) |
| Tiêu chuẩn kiểm tra | EN 12516, EN 12266 |
| Áp suất thử nghiệm thân van | 2.4 MPa |
| Áp suất thử nghiệm độ kín | 1.76 MPa |
| Nhiệt độ làm việc tối đa | 80°C |
| Khoảng cách mặt bích | Không theo tiêu chuẩn cụ thể (Not Standardized) |
| Kích thước có sẵn (DN) | DN100, DN150, DN200, DN250, DN300, DN350 |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:- Vật liệu gang cầu Ductile Iron phủ Epoxy: Cung cấp khả năng chống ăn mòn và chịu hóa chất tốt hơn gang xám thông thường, kéo dài tuổi thọ sản phẩm trong môi trường khắc nghiệt.
- Thiết kế theo tiêu chuẩn EN 12334: Đảm bảo hiệu suất và độ tin cậy cao, đặc biệt trong các ứng dụng yêu cầu độ kín và khả năng hoạt động ổn định.
- Độ kín tốt: Thiết kế đĩa van cầu và gioăng làm kín (seat) đảm bảo van đóng kín, ngăn chặn hiệu quả dòng chảy ngược.
- Dễ dàng lắp đặt và bảo trì: Cấu tạo đơn giản, có thể tháo lắp để vệ sinh lưới lọc hoặc kiểm tra đĩa van.
- Khả năng chịu áp lực PN16: Phù hợp với đa số các hệ thống cấp thoát nước và công nghiệp thông thường.
- Nhiệt độ làm việc giới hạn: Giới hạn ở 80°C, không phù hợp cho các ứng dụng nhiệt độ cao.
- Trọng lượng: Van gang có trọng lượng tương đối nặng, yêu cầu hệ thống đỡ và lắp đặt chắc chắn.
- Rủi ro kẹt rác: Lưới lọc có thể bị tắc nghẽn bởi rác hoặc cặn bẩn, đặc biệt trong các nguồn nước không được xử lý kỹ. Vấn đề này thường gặp ở các loại rọ bơm nói chung. Arita AFV-FE giải quyết bằng cách sử dụng lưới lọc với mật độ mắt lưới phù hợp và khuyến cáo vệ sinh định kỳ.
- Mặt bích không theo tiêu chuẩn phổ biến: Cần kiểm tra kỹ kích thước mặt bích để đảm bảo tương thích với hệ thống đường ống.
Ứng dụng thực tế
Rọ bơm Arita AFV-FE được ứng dụng rộng rãi trong các hệ thống:
- Hệ thống cấp nước: Cấp nước cho tòa nhà, khu dân cư, khu công nghiệp từ bể chứa ngầm, bể nước trên cao.
- Hệ thống thoát nước: Ngăn nước thải chảy ngược vào hệ thống bơm.
- Hệ thống thủy lợi, tưới tiêu: Đảm bảo nguồn nước luôn sẵn sàng cho việc bơm tưới.
- Hệ thống xử lý nước: Trong các nhà máy xử lý nước thải, nước cấp.
- Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo nguồn nước luôn được giữ trong đường ống hút, sẵn sàng cho hoạt động của hệ thống phun chữa cháy.
- Các ứng dụng công nghiệp khác yêu cầu ngăn dòng chảy ngược và duy trì áp suất dương trên đường ống hút.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Đảm bảo nguồn điện cho máy bơm đã được ngắt.
- Kiểm tra đường ống hút, loại bỏ các vật cản, bụi bẩn, mối hàn thừa.
- Lắp đặt rọ bơm AFV-FE vào đầu ống hút, đảm bảo chiều mũi tên trên thân van chỉ đúng chiều dòng chảy (hướng về máy bơm).
- Sử dụng mặt bích và bulong phù hợp với tiêu chuẩn EN1092-2 PN16 để kết nối với đường ống.
- Đảm bảo các kết nối kín khít để tránh rò rỉ khí hoặc nước.
- Kiểm tra lưới lọc (nếu có) đã được lắp đặt chắc chắn.
Vận hành:
- Trước khi khởi động máy bơm lần đầu hoặc sau khi bảo trì, cần mồi đầy nước cho đường ống hút và rọ bơm.
- Khởi động máy bơm. Rọ bơm sẽ tự động mở khi áp suất hút đủ lớn.
- Quan sát hoạt động của máy bơm và đường ống để phát hiện sớm các dấu hiệu bất thường.
Bảo trì & xử lý sự cố
Bảo dưỡng định kỳ
- Kiểm tra lưới lọc: Định kỳ (theo khuyến cáo của nhà sản xuất hoặc tần suất sử dụng) tháo van ra khỏi hệ thống để kiểm tra và vệ sinh lưới lọc, loại bỏ cặn bẩn, rác, lá cây có thể làm tắc nghẽn.
- Kiểm tra đĩa van và gioăng: Quan sát dấu hiệu mài mòn, biến dạng hoặc hư hỏng trên đĩa van và gioăng làm kín. Nếu có, cần thay thế để đảm bảo độ kín.
- Kiểm tra thân van: Quan sát bề mặt ngoài và trong của thân van, lớp phủ epoxy xem có bị ăn mòn, nứt vỡ hay không.
- Kiểm tra bulong, đai ốc: Siết chặt lại các bulong kết nối mặt bích nếu có dấu hiệu lỏng lẻo.
Xử lý sự cố thường gặp
- Máy bơm không tự mồi hoặc mất áp suất:
- Nguyên nhân: Rò rỉ khí trên đường ống hút, van không đóng kín, lưới lọc bị tắc.
- Khắc phục: Kiểm tra và siết chặt các mối nối mặt bích, thay thế gioăng làm kín nếu cần. Vệ sinh lưới lọc. Kiểm tra đĩa van và bộ phận làm kín.
- Tiếng ồn bất thường từ van:
- Nguyên nhân: Đĩa van rung lắc do dòng chảy quá mạnh hoặc áp suất không ổn định, có vật lạ kẹt trong van.
- Khắc phục: Kiểm tra lưới lọc, loại bỏ vật lạ. Xem xét điều chỉnh tốc độ dòng chảy nếu có thể.
Phân tích so sánh kỹ thuật: Rọ bơm Arita AFV-FE và Rọ bơm gang Arita AFV-G (với lưới lọc)
So với các dòng rọ bơm gang thông thường, Arita AFV-FE nổi bật với lớp phủ Epoxy, mang lại khả năng chống ăn mòn vượt trội, đặc biệt quan trọng trong các hệ thống xử lý nước thải hoặc nước có tính ăn mòn nhẹ. Trong khi đó, model AFV-G (nếu có lưới lọc tích hợp) sẽ có lợi thế về sự tiện lợi khi không cần lắp thêm bộ lọc rời, nhưng vật liệu gang không phủ có thể có tuổi thọ thấp hơn trong môi trường khắc nghiệt. Cả hai đều sử dụng thiết kế đĩa van cầu và có thể có các tiêu chuẩn kết nối tương tự, tuy nhiên, AFV-FE được thiết kế theo các tiêu chuẩn quốc tế nghiêm ngặt hơn như EN 12334, mang lại sự an tâm về hiệu suất và độ tin cậy. Về mặt giá thành, AFV-FE có thể cao hơn do lớp phủ Epoxy và tiêu chuẩn sản xuất cao hơn.
