Giới thiệu & Nguyên lý hoạt động

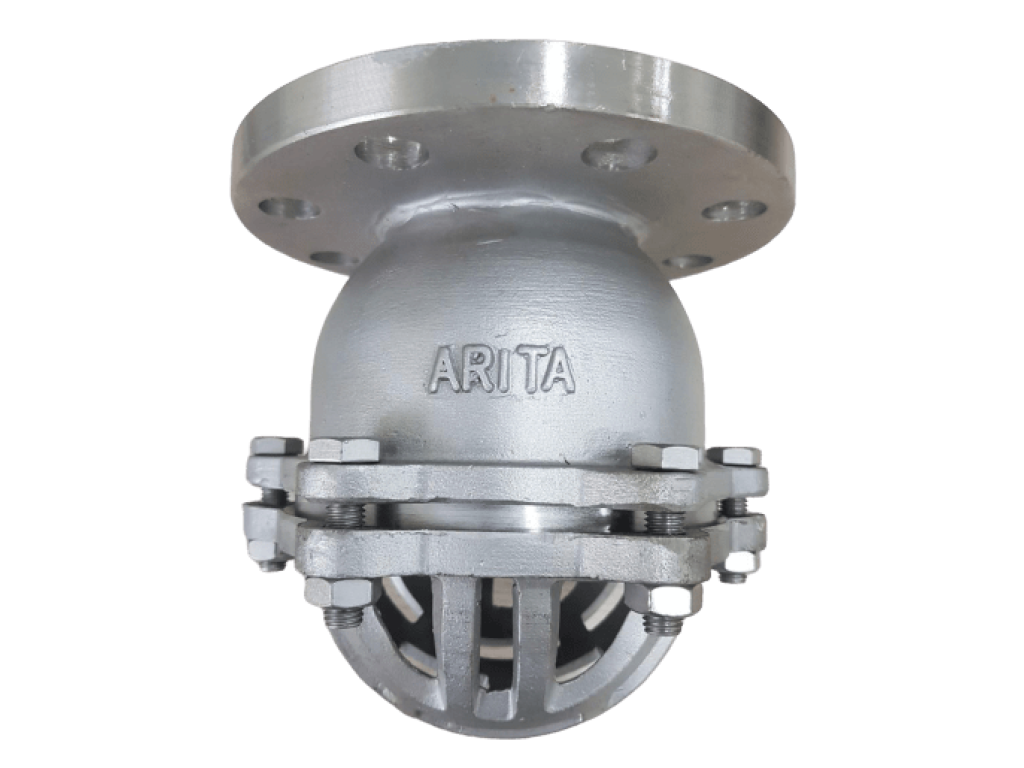

Rọ bơm Arita model ARF-117FE(J) là loại van một chiều được thiết kế để lắp đặt ở đầu hút của bơm chìm hoặc bơm ly tâm. Nguyên lý hoạt động dựa trên sự chênh lệch áp suất. Khi bơm hoạt động, áp suất đầu vào thấp hơn áp suất bên trong thân rọ, làm đĩa van mở ra cho phép chất lỏng đi vào. Khi bơm dừng hoặc áp suất đầu vào tăng lên, áp suất bên trong thân rọ sẽ đẩy đĩa van đóng lại, ngăn chặn dòng chảy ngược trở lại vào nguồn, bảo vệ bơm khỏi hư hại do hiện tượng búa nước và duy trì áp suất ban đầu cho hệ thống.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Arita |
| Model | ARF-117FE(J) |
| Loại sản phẩm | Rọ bơm (Foot valve) |
| Vật liệu chế tạo | Thân: Inox (SUS304/SUS316 tùy chọn), Đĩa van: Cao su EPDM/NBR (tùy chọn) |
| Kích thước (DN) | DN50, DN65, DN80, DN100, DN125, DN150, DN200 |
| Áp suất làm việc (PN) | 10 Bar (JIS 10K) |
| Nhiệt độ làm việc | Tối đa 80°C (với đĩa cao su EPDM) |
| Môi trường sử dụng | Nước sạch, nước thải, hóa chất nhẹ, nước biển |
| Kiểu kết nối | Mặt bích (Flanged) theo tiêu chuẩn JIS 10K |
| Tiêu chuẩn áp dụng | JIS B2220 |
| Cấu tạo | Thân van, đĩa van, lò xo (tùy chọn), lưới lọc (tùy chọn) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Chống ăn mòn: Thân van bằng inox mang lại khả năng chống ăn mòn vượt trội, phù hợp cho nhiều loại môi trường khắc nghiệt.
- Độ bền cao: Vật liệu chế tạo cao cấp đảm bảo tuổi thọ lâu dài.
- Ngăn dòng chảy ngược hiệu quả: Thiết kế đĩa van kín, hoạt động nhạy bén, giảm thiểu hiện tượng búa nước.
- Lắp đặt linh hoạt: Kiểu kết nối mặt bích JIS 10K phổ biến, dễ dàng tích hợp vào hệ thống.
- Đa dạng kích cỡ: Cung cấp nhiều lựa chọn DN, đáp ứng nhu cầu cho các đường ống khác nhau.
Nhược điểm:
- Chi phí ban đầu cao hơn: So với các vật liệu như gang hoặc thép carbon, inox có giá thành cao hơn.
- Trọng lượng lớn: Sản phẩm bằng inox thường có trọng lượng nặng hơn, yêu cầu hệ thống nâng đỡ chắc chắn khi lắp đặt.
- Yêu cầu bảo trì định kỳ: Mặc dù bền bỉ, việc kiểm tra đĩa van và lưới lọc (nếu có) định kỳ vẫn cần thiết để đảm bảo hiệu suất tối ưu.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra rọ bơm và đường ống xem có dị vật hoặc hư hỏng không.
- Đảm bảo hướng lắp đặt của rọ bơm theo đúng chiều dòng chảy chất lỏng (thường được đánh dấu bằng mũi tên trên thân van).
- Đặt rọ bơm vào vị trí đầu hút của bơm, đảm bảo đĩa van nằm hoàn toàn trong chất lỏng khi hệ thống hoạt động.
- Sử dụng các bu lông và đai ốc phù hợp với tiêu chuẩn mặt bích JIS 10K để siết chặt kết nối, đảm bảo độ kín.
- Lưu ý khoảng cách tối thiểu từ đáy bể chứa đến rọ bơm để tránh hút cặn bẩn.
Vận hành:
- Sau khi lắp đặt, thực hiện quy trình mồi nước cho bơm (nếu cần).
- Khởi động bơm và quan sát hoạt động của rọ bơm, đảm bảo đĩa van mở và đóng trơn tru.
- Theo dõi áp suất đầu hút để phát hiện sớm các vấn đề bất thường.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra hàng tháng: Quan sát hoạt động của đĩa van, đảm bảo không bị kẹt hoặc hư hỏng. Vệ sinh lưới lọc (nếu có) để loại bỏ cặn bẩn, rác.
- Kiểm tra 6 tháng/lần: Tháo rời rọ bơm (nếu có thể) để kiểm tra tình trạng của đĩa van và gioăng cao su. Thay thế nếu có dấu hiệu lão hóa hoặc nứt.
Xử lý sự cố:
- Rọ bơm không đóng kín: Kiểm tra đĩa van có bị kẹt bởi rác, cặn bẩn hoặc hư hỏng không. Vệ sinh hoặc thay thế đĩa van.
- Lưu lượng bơm giảm: Kiểm tra lưới lọc có bị tắc nghẽn không. Vệ sinh hoặc thay thế lưới lọc.
- Tiếng ồn bất thường: Có thể do rung động hoặc đĩa van đóng không êm. Kiểm tra lại kết nối mặt bích và tình trạng đĩa van.
Ứng dụng thực tế
Rọ bơm Arita ARF-117FE(J) được ứng dụng rộng rãi trong các hệ thống:
- Hệ thống cấp thoát nước: Bơm nước sinh hoạt, bơm nước thải công nghiệp, bơm tuần hoàn.
- Nhà máy hóa chất: Bơm các loại hóa chất có tính ăn mòn nhẹ.
- Hệ thống PCCC: Lắp đặt tại các họng hút của máy bơm chữa cháy.
- Hệ thống HVAC: Bơm nước làm mát, nước ngưng.
- Ngành nông nghiệp: Bơm tưới tiêu.
- Hệ thống xử lý nước.
