Giới thiệu & Nguyên lý hoạt động

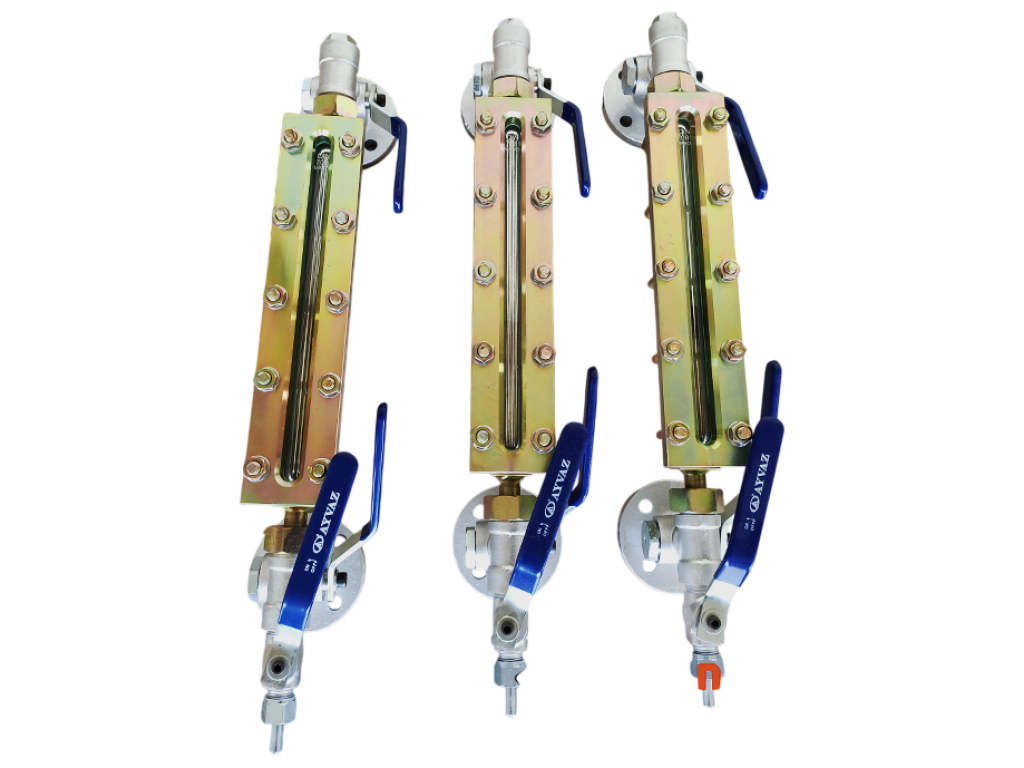

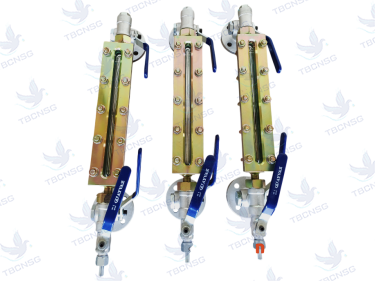

Thước thủy phản xạ Ayvaz RC-11, còn được biết đến là kính thủy lò hơi, là thiết bị chuyên dụng để quan sát trực quan mức chất lỏng trong các bồn chứa, đặc biệt là trong môi trường có áp suất và nhiệt độ cao như lò hơi. Nguyên lý hoạt động của sản phẩm dựa trên hiện tượng khúc xạ ánh sáng qua hai môi trường có chiết suất khác nhau. Khi chất lỏng lấp đầy phần kính, ánh sáng đi qua chất lỏng sẽ bị khúc xạ theo một góc nhất định, tạo ra sự phản xạ khác biệt so với khi chỉ có hơi nước. Cụ thể, mức nước hiển thị màu ĐEN do ánh sáng bị hấp thụ và phản xạ mạnh mẽ, trong khi mức hơi hiển thị màu TRẮNG do ánh sáng đi qua hơi nước và bị phản xạ yếu hơn, tạo ra sự tương phản rõ nét giúp người vận hành dễ dàng nhận biết.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Ayvaz |
| Model | RC-11 |
| Loại sản phẩm | Thước thủy phản xạ (Kính thủy lò hơi) |
| Vật liệu chế tạo |
|
| Kích thước (DN) | DN20 |
| Áp suất danh nghĩa (PN) | PN16 (Kết nối mặt bích) |
| Áp suất làm việc tối đa | 40 bar (tại nhiệt độ phòng) |
| Nhiệt độ làm việc tối đa | 250°C (tại áp suất làm việc tương ứng) |
| Môi trường sử dụng | Nước, hơi nước, dầu, hóa chất nhẹ (tùy điều kiện vận hành) |
| Kiểu kết nối | Mặt bích tiêu chuẩn PN16 |
| Chiều dài tối đa (L) | 2115 mm (có thể tùy chỉnh theo yêu cầu) |
| Tiêu chuẩn áp dụng | Tuân thủ các tiêu chuẩn kỹ thuật liên quan đến thiết bị áp lực và vật liệu chế tạo. |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Quan sát trực quan, chính xác: Nguyên lý phản xạ ánh sáng cung cấp khả năng phân biệt rõ ràng giữa mức nước và mức hơi, giúp người vận hành dễ dàng theo dõi tình trạng mức chất lỏng, đặc biệt quan trọng trong các ứng dụng áp suất cao.
- Khả năng chịu áp lực và nhiệt độ cao: Thước thủy RC-11 được thiết kế để hoạt động an toàn trong môi trường khắc nghiệt với áp suất lên đến 40 bar và nhiệt độ 250°C, phù hợp cho các ứng dụng lò hơi công nghiệp.
- Vật liệu bền bỉ: Thân bằng gang đúc GG-25 và kính cường lực chịu nhiệt, chịu áp đảm bảo tuổi thọ và độ tin cậy trong quá trình sử dụng lâu dài.
- Dễ dàng lắp đặt: Kết nối mặt bích tiêu chuẩn PN16 giúp việc lắp đặt vào hệ thống trở nên thuận tiện và nhanh chóng.
- An toàn vận hành: Giúp ngăn ngừa các sự cố nghiêm trọng do thiếu nước hoặc quá đầy nước trong lò hơi, đảm bảo an toàn cho thiết bị và người vận hành.
- Đa dạng kích thước: Chiều dài có thể tùy chỉnh, đáp ứng yêu cầu lắp đặt cho nhiều loại bồn chứa có kích thước khác nhau.
Nhược điểm kỹ thuật:
- Yêu cầu bảo trì định kỳ: Kính có thể bị bám bẩn hoặc ăn mòn theo thời gian, đòi hỏi việc vệ sinh định kỳ để đảm bảo khả năng quan sát.
- Giới hạn về loại chất lỏng: Không phù hợp với các chất lỏng có tính ăn mòn mạnh hoặc có cặn rắn lơ lửng dày đặc có thể làm mờ kính hoặc gây kẹt.
- Phụ thuộc vào nguồn sáng: Khả năng quan sát phụ thuộc vào điều kiện ánh sáng xung quanh, mặc dù thiết kế phản xạ đã tối ưu hóa việc này.
- Chi phí ban đầu: So với các phương pháp đo mức đơn giản, chi phí đầu tư ban đầu cho kính thủy có thể cao hơn.
Hướng dẫn lắp đặt & vận hành
Hướng dẫn lắp đặt:
- Kiểm tra thiết bị: Trước khi lắp đặt, kiểm tra kỹ thước thủy Ayvaz RC-11 xem có bị hư hỏng trong quá trình vận chuyển không. Đảm bảo các mặt bích sạch sẽ và không có vật lạ.
- Chuẩn bị kết nối: Chuẩn bị các mặt bích tương ứng trên đường ống hoặc bồn chứa, đảm bảo chúng sạch sẽ và thẳng hàng. Sử dụng các loại gioăng làm kín phù hợp với áp suất, nhiệt độ và môi trường làm việc.
- Lắp đặt theo phương thẳng đứng: Thước thủy phải được lắp đặt ở vị trí thẳng đứng, đảm bảo các mặt bích trên và dưới của thiết bị thẳng hàng với đường ống.
- Siết chặt bu lông: Lắp đặt thước thủy vào vị trí, sử dụng các bu lông và đai ốc phù hợp. Siết chặt đều các bu lông theo trình tự đối xứng để đảm bảo gioăng làm kín đều và tránh gây biến dạng cho mặt bích của thước thủy.
- Kiểm tra rò rỉ: Sau khi lắp đặt, tiến hành xả từ từ chất lỏng vào hệ thống và kiểm tra kỹ các điểm kết nối xem có bị rò rỉ không.
Hướng dẫn vận hành:
- Xả khí ban đầu: Khi đưa vào vận hành lần đầu hoặc sau khi bảo trì, mở van xả khí (nếu có) để loại bỏ hoàn toàn không khí khỏi hệ thống.
- Mở van cấp chất lỏng: Mở van cấp chất lỏng từ từ để chất lỏng đi vào thước thủy.
- Quan sát mức chất lỏng: Theo dõi sự thay đổi màu sắc hiển thị trên kính. Mức nước sẽ hiển thị màu đen, mức hơi sẽ hiển thị màu trắng.
- Điều chỉnh lưu lượng: Đảm bảo lưu lượng chất lỏng và hơi trong hệ thống ở mức vận hành bình thường.
- Lưu ý về áp suất và nhiệt độ: Luôn đảm bảo áp suất và nhiệt độ làm việc không vượt quá giới hạn cho phép của thiết bị.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Thực hiện kiểm tra trực quan định kỳ (hàng ngày hoặc hàng tuần tùy theo mức độ quan trọng của ứng dụng) để đánh giá khả năng hiển thị của kính.
- Vệ sinh kính: Nếu kính bị bám bẩn, đục mờ, cần tiến hành xả hết áp suất và nhiệt độ khỏi hệ thống, sau đó tháo thước thủy ra để vệ sinh. Sử dụng dung dịch tẩy rửa phù hợp với vật liệu và môi trường, tránh dùng vật sắc nhọn có thể làm xước kính.
- Kiểm tra gioăng làm kín: Định kỳ kiểm tra tình trạng của gioăng làm kín, thay thế nếu có dấu hiệu lão hóa hoặc hư hỏng để ngăn ngừa rò rỉ.
- Kiểm tra áp suất làm việc: Đảm bảo các thiết bị đo áp suất và van an toàn hoạt động chính xác để duy trì áp suất trong giới hạn cho phép.
Xử lý sự cố thường gặp:
- Kính bị đục mờ, khó quan sát: Nguyên nhân có thể do cặn bẩn, dầu mỡ hoặc sự ăn mòn hóa học. Giải pháp: Vệ sinh kính bằng dung dịch chuyên dụng hoặc thay thế kính mới.
- Rò rỉ tại các điểm kết nối mặt bích: Nguyên nhân có thể do gioăng làm kín bị hỏng, siết bu lông không đều hoặc mặt bích bị biến dạng. Giải pháp: Thay thế gioăng làm kín, kiểm tra và siết chặt bu lông theo đúng quy trình, kiểm tra độ phẳng của mặt bích.
- Hiển thị mức không chính xác: Nguyên nhân có thể do lắp đặt sai phương thẳng đứng, áp suất hoặc nhiệt độ không ổn định, hoặc do bọt khí trong đường ống. Giải pháp: Kiểm tra lại việc lắp đặt, đảm bảo điều kiện vận hành ổn định, kiểm tra hệ thống xả khí.
- Kính bị nứt, vỡ: Nguyên nhân có thể do va đập mạnh, sốc nhiệt đột ngột hoặc áp suất vượt quá giới hạn. Giải pháp: Ngừng hoạt động ngay lập tức, xả áp suất và nhiệt độ, thay thế hoàn toàn thiết bị.
Ứng dụng thực tế
Thước thủy phản xạ Ayvaz RC-11 là giải pháp quan sát mức chất lỏng đáng tin cậy cho nhiều ngành công nghiệp, đặc biệt là trong các ứng dụng đòi hỏi độ chính xác cao và khả năng chịu áp lực, nhiệt độ lớn. Các ứng dụng tiêu biểu bao gồm:
- Lò hơi (Nồi hơi): Giám sát mức nước trong các lò hơi công nghiệp, nhà máy nhiệt điện, nhà máy hóa chất, nhà máy dệt may, nhà máy giấy để đảm bảo an toàn và hiệu suất hoạt động.
- Bồn chứa nhiên liệu và dầu mỏ: Quan sát mức dầu, nhiên liệu trong các bồn chứa tại nhà máy lọc dầu, kho xăng dầu, trạm bơm.
- Bình chứa trong công nghiệp hóa chất: Sử dụng để theo dõi mức các loại hóa chất, dung môi trong các bồn chứa công nghiệp, nhà máy sản xuất hóa chất.
- Hệ thống tuần hoàn nước nóng/lạnh: Giám sát mức nước trong các bình giãn nở, bình ngưng tụ của hệ thống HVAC quy mô lớn.
- Các bồn chứa kín hoặc hở: Ứng dụng trong các hệ thống xử lý nước, hệ thống thủy canh, các quy trình sản xuất thực phẩm và đồ uống yêu cầu giám sát mức độ chính xác.
