Trong vận hành hệ thống nhiệt công nghiệp, việc kiểm soát mức nước bên trong nồi hơi là yếu tố sống còn để đảm bảo an toàn và hiệu suất. Kính thủy lò hơi, hay còn được gọi quốc tế là Boiler Sight Glass hoặc Level Gauge, là thiết bị quan sát trực tiếp mức chất lỏng bên trong bình áp lực. Trong tiếng Trung, thiết bị này được gọi là 锅炉水位计 (Guōlú shuǐwèi jì), và trong tiếng Nhật là ボイラー水位計 (Boirā suiiki-kei). Tại Việt Nam, tùy vào vùng miền và thói quen kỹ thuật, thiết bị còn có các tên gọi khác như ống thủy sáng, kính quan sát mức nước nồi hơi hoặc thước đo mức nước thủy tinh.
Vai trò chính của thiết bị này là cung cấp hình ảnh trực quan về mực nước hiện tại, giúp người vận hành đối chiếu với các cảm biến điện tử, từ đó tránh các sự cố nguy hiểm như cạn nước gây nổ lò hoặc đầy nước gây hiện tượng cuốn nước sang tuabin và hệ thống tiêu thụ. Với khả năng chịu nhiệt độ và áp suất cực cao, thiết bị này hiện diện trong hầu hết các nhà máy thực phẩm, dệt nhuộm, thức ăn chăn nuôi và các trạm nhiệt điện.
Cấu tạo chi tiết của kính thủy lò hơi
Một bộ Boiler Sight Glass hoàn chỉnh không chỉ đơn thuần là một tấm kính, mà là một tổ hợp các thành phần cơ khí chính xác để chịu đựng môi trường khắc nghiệt:

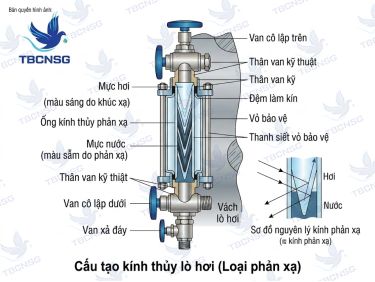

- Thân kính (Body): Thường được chế tạo từ thép carbon (A105), gang cầu hoặc inox 304/316. Thân kính có rãnh để lắp đặt tấm kính và các đường dẫn môi chất.
- Kính quan sát (Sight Glass): Đây là bộ phận quan trọng nhất, thường làm từ thủy tinh Borosilicate hoặc Aluminosilicate có khả năng chịu sốc nhiệt và áp suất cao. Kính có thể ở dạng ống tròn hoặc dạng tấm phẳng (Reflex/Transparent).
- Van chặn (Isolation Valves): Gồm van trên và van dưới, giúp cách ly thiết bị với lò hơi khi cần bảo trì hoặc thay thế kính mà không cần dừng lò.
- Van xả (Drain Valve): Nằm ở phía dưới cùng để xả cặn bẩn tích tụ hoặc xả nước khi cần vệ sinh lòng kính.
- Gioăng làm kín (Gaskets & Cushions): Thường dùng vật liệu Graphite hoặc PTFE (Teflon) để đảm bảo độ kín khít tuyệt đối giữa tấm kính và thân kim loại, đồng thời giảm ứng suất cơ học lên kính.
- Bu lông và đai ốc: Hệ thống siết chặt để giữ tấm kính cố định, thường tuân theo các tiêu chuẩn cường độ cao để chịu áp lực giãn nở nhiệt.
Nguyên lý hoạt động
Thiết bị hoạt động dựa trên nguyên lý bình thông nhau. Khi được kết nối với thân lò hơi thông qua hai mặt bích hoặc ren, mức nước trong ống thủy sẽ luôn cân bằng với mức nước thực tế bên trong lò.
Cụ thể, phần trên của kính thông với khoang hơi, phần dưới thông với khoang nước. Áp suất hơi từ phía trên đẩy xuống và áp suất thủy tĩnh từ phía dưới đẩy lên tạo ra một trạng thái cân bằng động. Đối với các dòng kính thủy lò hơi dạng phản quang (Reflex), bề mặt kính được đúc các rãnh dọc hình lăng trụ. Khi ánh sáng đi vào, phần có nước sẽ hấp thụ ánh sáng và hiển thị màu tối (đen), trong khi phần có hơi sẽ phản xạ ánh sáng và hiển thị màu sáng (bạc). Sự tương phản này giúp người vận hành dễ dàng quan sát mức nước ngay cả trong môi trường thiếu sáng.
Kinh nghiệm kỹ thuật: Trong quá trình vận hành tại các nhà máy ở Bình Dương và Đồng Nai, chúng tôi nhận thấy nhiều đơn vị gặp sự cố vỡ kính do hiện tượng "sốc nhiệt". Khi thay kính mới hoặc sau khi xả đáy, nếu mở van chặn quá nhanh, dòng hơi nóng đột ngột tiếp xúc với bề mặt kính lạnh sẽ gây nứt vỡ ngay lập tức. Luôn nhớ mở van cực chậm để thiết bị ấm dần lên.
Phân loại sản phẩm trên thị trường
Tùy vào áp suất làm việc và đặc tính môi chất, thiết bị được chia thành các dòng chính sau:

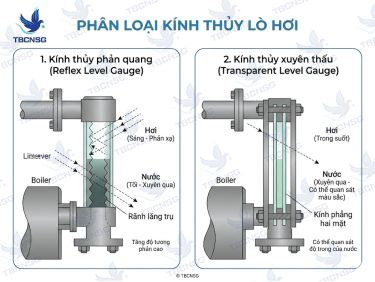

| Tiêu chí | Kính thủy dạng ống (Tubular) | Kính thủy phản quang (Reflex) | Kính thủy trong suốt (Transparent) |
|---|---|---|---|
| Cấu tạo | Ống thủy tinh tròn, bảo vệ bằng khung thép | Tấm kính phẳng có rãnh lăng trụ | Hai tấm kính phẳng song song |
| Áp suất tối đa | Thấp (thường dưới 10-15 bar) | Trung bình đến cao (lên đến 40-100 bar) | Rất cao (có thể trên 100 bar) |
| Đặc điểm quan sát | Quan sát 360 độ, khó nhìn mức nước sạch | Vạch chia rõ ràng giữa vùng nước (đen) và hơi (sáng) | Nhìn xuyên thấu, thường dùng cho môi chất có màu hoặc hóa chất |
| Ứng dụng | Nồi hơi nhỏ, bồn chứa nước nóng | Lò hơi công nghiệp phổ thông | Lò hơi áp suất cao, nhà máy hóa chất |
Hướng dẫn lựa chọn kính thủy lò hơi chuẩn kỹ thuật
Để chọn được một bộ thiết bị đo mức nước nồi hơi phù hợp, quý khách cần căn cứ vào các thông số kỹ thuật sau:
- Áp suất làm việc (Pressure): Cần xác định áp suất thiết kế của lò hơi để chọn tiêu chuẩn mặt bích phù hợp (JIS 10K/20K, ANSI Class 150/300, PN16/PN25/PN40).
- Nhiệt độ (Temperature): Thủy tinh Borosilicate thông thường chịu được khoảng 280°C. Với nhiệt độ cao hơn, cần dùng kính Aluminosilicate hoặc có tấm bảo vệ Mica.
- Khoảng cách tâm (Center-to-Center): Đây là khoảng cách giữa hai tâm lỗ kết nối trên thân lò. Thông số này cực kỳ quan trọng để lắp đặt vừa vặn mà không cần chỉnh sửa đường ống.
- Vật liệu thân: Nếu môi trường có tính ăn mòn hoặc dùng cho thực phẩm, nên ưu tiên inox 304 hoặc 316. Với lò hơi thông thường, thép carbon A105 là lựa chọn tối ưu về chi phí.
- Tiêu chuẩn kết nối: Đảm bảo mặt bích của kính khớp với mặt bích chờ trên lò (ví dụ: cùng tiêu chuẩn DIN hoặc cùng tiêu chuẩn JIS).
Sai lầm thường gặp: Nhiều kỹ thuật viên khi mua kính thay thế thường chỉ đo chiều dài tấm kính mà quên mất khoảng cách tâm (C-C) của bộ van. Điều này dẫn đến việc không thể lắp đặt được bộ van vào mặt bích chờ trên nồi hơi. Ngoài ra, việc dùng gioăng cao su thường thay cho gioăng chuyên dụng chịu nhiệt sẽ khiến thiết bị bị rò rỉ chỉ sau vài ngày sử dụng.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, kính thủy lò hơi có thể gặp một số vấn đề sau:
- Kính bị mờ, bám cặn: Do nước lò hơi không được xử lý tốt, tạo lớp cáu cặn canxi.
Cách xử lý: Thực hiện quy trình xả kính định kỳ hoặc tháo ra vệ sinh bằng dung dịch tẩy cặn chuyên dụng. - Rò rỉ ở mặt kính: Do bu lông siết không đều hoặc gioăng bị lão hóa.
Cách xử lý: Siết lại bu lông theo thứ tự đối xứng hoặc thay bộ gioăng mới. - Kính bị ăn mòn (mỏng dần): Hơi nước ở nhiệt độ cao có thể ăn mòn hóa học bề mặt thủy tinh.
Cách xử lý: Lắp thêm tấm đệm Mica (Mica Shield) để bảo vệ bề mặt kính đối với lò hơi áp suất cao. - Mức nước không thay đổi (bị kẹt): Do đường ống nối từ lò vào kính bị tắc nghẽn bởi bùn hoặc cặn bẩn.
Cách xử lý: Đóng van chặn, mở van xả đáy để thông ống. Nếu không hết, phải dừng lò để kiểm tra sâu.
Hướng dẫn bảo dưỡng định kỳ
Việc bảo dưỡng kính thủy lò hơi nên được thực hiện hàng tuần hoặc hàng tháng tùy vào chất lượng nước:
- Xả kính (Blowing down): Thực hiện hàng ngày để đẩy cặn bẩn ra ngoài. Quy trình: Đóng van nước - mở van xả, sau đó đóng van hơi - mở van nước để làm sạch từng đường dẫn.
- Kiểm tra độ trong: Nếu kính có dấu hiệu rạn nứt li ti (crazing), phải thay thế ngay lập tức vì kính có thể nổ bất cứ lúc nào dưới áp lực.
- Siết lại bu lông: Sau khoảng 50 giờ vận hành đầu tiên của kính mới, cần siết lại bu lông vì gioăng sẽ bị nén lại dưới tác động của nhiệt.
Hướng dẫn lắp đặt an toàn
Khi lắp đặt bộ kính thủy lò hơi, cần tuân thủ các nguyên tắc:
- Độ thẳng đứng: Thiết bị phải được lắp đặt thẳng đứng tuyệt đối để đảm bảo mức nước hiển thị chính xác theo nguyên lý bình thông nhau.
- Tránh ứng suất: Không được dùng lực cưỡng ép khi kết nối mặt bích. Nếu hai mặt bích không song song, ứng suất cơ học sẽ truyền lên thân kính và gây vỡ kính khi nhiệt độ tăng.
- Chiều dòng chảy: Đối với các dòng van có bi an toàn (check ball), cần lắp đúng chiều để bi có thể tự động đóng lại khi kính bị vỡ, ngăn hơi nước thoát ra ngoài ồ ạt.
Bảng tổng hợp so sánh các dòng kính thủy phổ biến
| Loại thiết bị | Vật liệu thân | Áp suất (PN) | Nhiệt độ tối đa | Ưu điểm nổi bật |
|---|---|---|---|---|
| Kính thủy ống Inox | Inox 304/316 | PN10 - PN16 | 180°C | Chống ăn mòn tốt, giá thành rẻ |
| Kính thủy phản quang Thép | Thép A105/Inox | PN25 - PN40 | 280°C | Quan sát cực rõ, độ bền cao |
| Kính thủy hai mặt trong suốt | Thép rèn | PN63 - PN100 | 400°C (với Mica) | Chịu áp suất cực cao, an toàn tuyệt đối |
Câu hỏi thường gặp (FAQ)
1. Tại sao kính thủy lò hơi của tôi thường xuyên bị đục dù đã vệ sinh?
Nguyên nhân thường do độ pH trong nước lò hơi quá cao hoặc quá thấp, gây ra hiện tượng ăn mòn bề mặt thủy tinh. Bạn nên kiểm tra lại hệ thống xử lý nước cấp và cân nhắc sử dụng tấm Mica bảo vệ kính.
2. Có thể thay thế kính thủy bằng cảm biến mức nước điện tử hoàn toàn không?
Không nên. Các tiêu chuẩn an toàn nồi hơi quốc tế (như ASME) luôn yêu cầu ít nhất một thiết bị quan sát trực quan bằng mắt thường để dự phòng trường hợp cảm biến điện tử bị lỗi hoặc mất điện.
3. Làm thế nào để biết tấm kính thủy đã đến lúc cần thay thế?
Khi bạn thấy bề mặt kính xuất hiện các vết trầy xước sâu, các vết nứt li ti như mạng nhện hoặc độ dày của kính tại vị trí tiếp xúc với gioăng bị mòn khuyết, đó là lúc cần thay thế để đảm bảo an toàn.
Kết luận
Kính thủy lò hơi là một thiết bị đơn giản về nguyên lý nhưng lại đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn vận hành hệ thống nhiệt. Việc hiểu rõ cấu tạo, phân loại và các tiêu chuẩn kỹ thuật sẽ giúp bạn lựa chọn được sản phẩm phù hợp, kéo dài tuổi thọ thiết bị và tránh được những rủi ro đáng tiếc.
Hy vọng những chia sẻ chuyên sâu trên đây đã cung cấp cho bạn cái nhìn toàn diện về dòng sản phẩm này. Nếu bạn đang vận hành hệ thống tại các khu công nghiệp tại TP.HCM hay các tỉnh lân cận, việc tuân thủ quy trình bảo dưỡng và lựa chọn kính thủy lò hơi chất lượng chính là chìa khóa để duy trì sự ổn định cho nhà máy.
