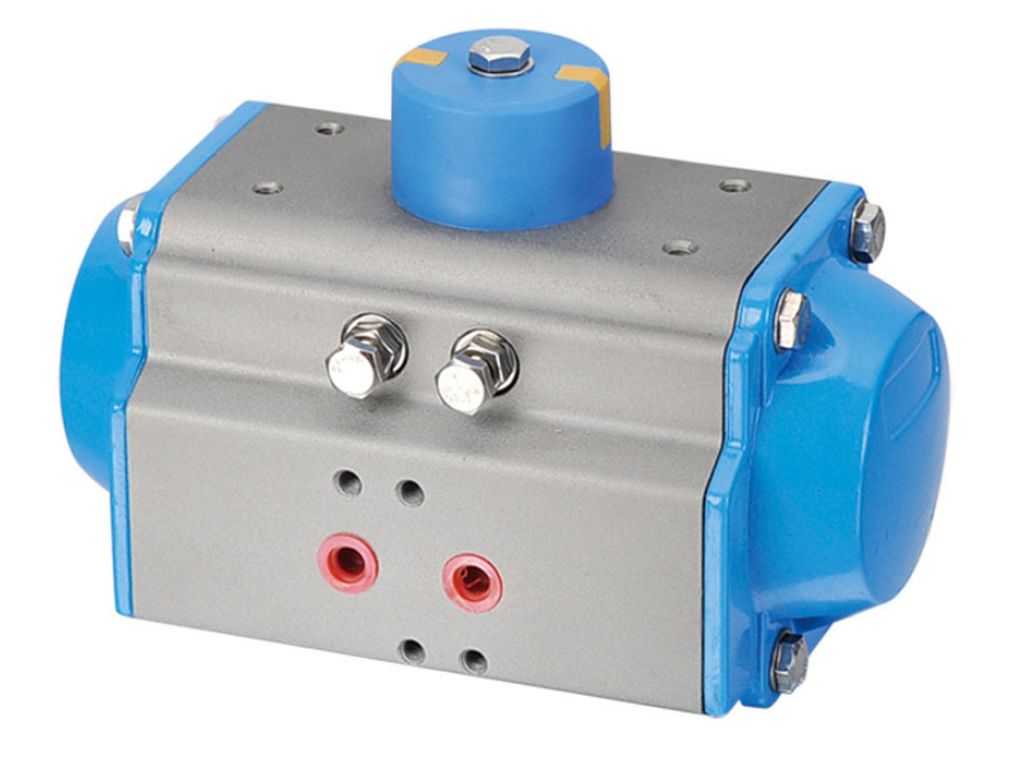

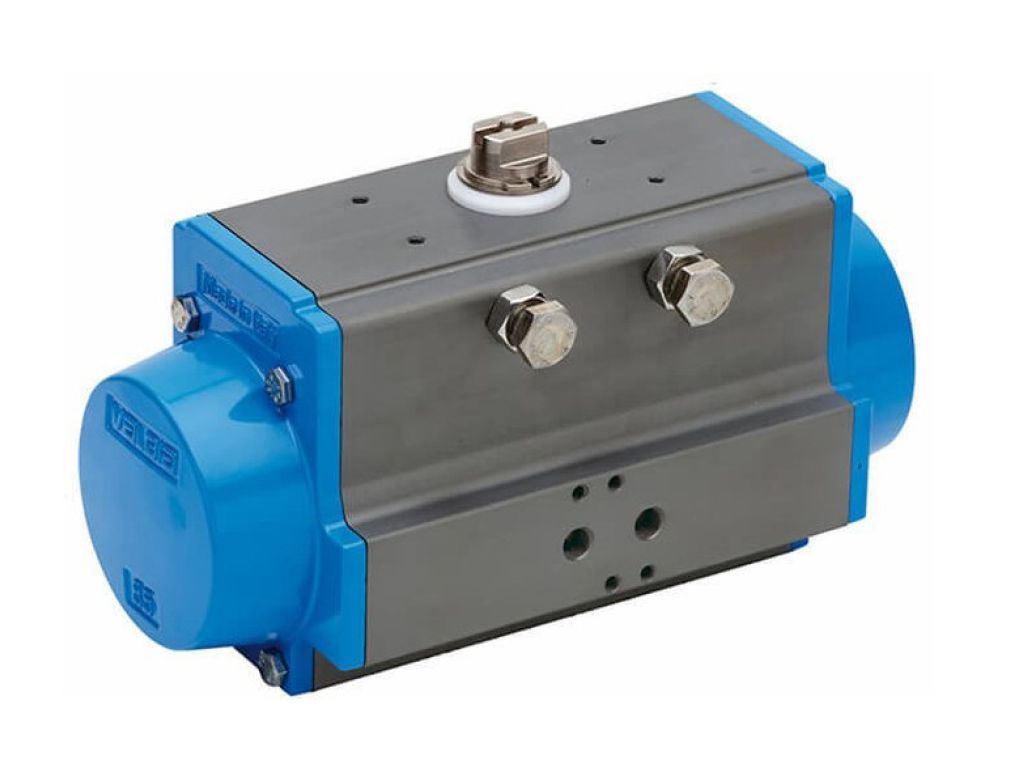

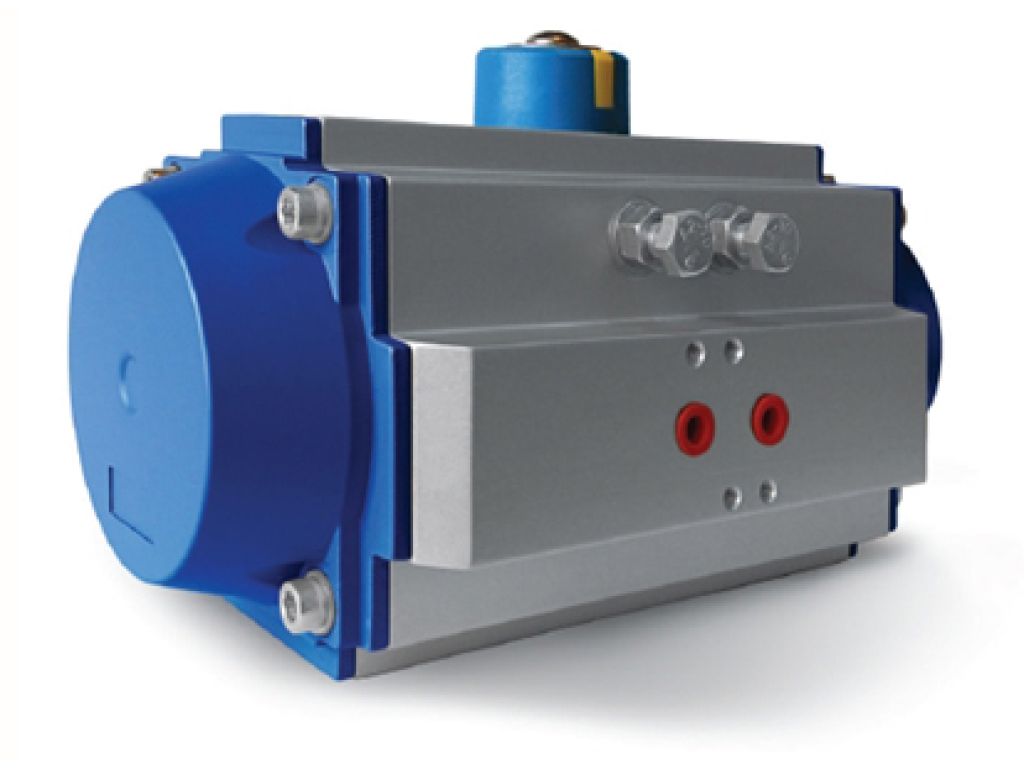

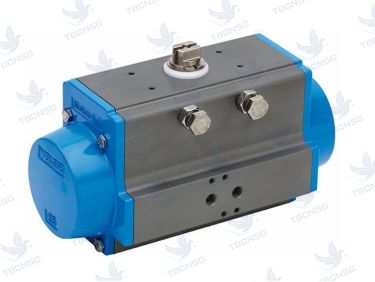

Điểm nổi bật của bộ truyền động khí nén JD là thiết kế rack and pinion với piston kép cho mô men ổn định, lớp vỏ nhôm anode hóa cứng dày trên 30um chống mài mòn hiệu quả, cùng tùy chọn thân Inox 304/316 cho môi trường ăn mòn khắc nghiệt. Mỗi sản phẩm đều được kiểm định thủy lực nghiêm ngặt và có tuổi thọ tối thiểu 1.000.000 chu kỳ, đảm bảo sự an tâm tuyệt đối cho người dùng. Dưới đây là bảng giá chi tiết được phân loại theo từng dòng vật liệu và kiểu vận hành của JD.
1. Bảng Giá Bộ Truyền Động Khí Nén JD JDAT Dòng Nhôm Tiêu Chuẩn - Tác Động Kép
Đây là dòng sản phẩm phổ biến nhất của JD, sử dụng vỏ hợp kim nhôm đúc ép anode hóa cứng. Dòng tác động kép sử dụng khí nén cho cả hai chiều mở và đóng van, phù hợp với đa số các ứng dụng công nghiệp thông thường không yêu cầu cơ chế an toàn tự động trả về.
| Kích Cỡ | Mô Men Xoắn (Nm tại 6 bar) | Kết Nối ISO 5211 | Áp Suất Vận Hành | Nhiệt Độ (Phớt NBR) | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|---|
| JDAT-52 | ~18 Nm | F03/F05 | 2 ~ 8 bar | -20°C ~ +80°C | 780.000 ~ 1.100.000 |
| JDAT-63 | ~30 Nm | F03/F05 | 2 ~ 8 bar | -20°C ~ +80°C | 950.000 ~ 1.350.000 |
| JDAT-75 | ~50 Nm | F04/F05 | 2 ~ 8 bar | -20°C ~ +80°C | 1.150.000 ~ 1.600.000 |
| JDAT-88 | ~80 Nm | F04/F05 | 2 ~ 8 bar | -20°C ~ +80°C | 1.400.000 ~ 1.950.000 |
| JDAT-100 | ~120 Nm | F05/F07 | 2 ~ 8 bar | -20°C ~ +80°C | 1.700.000 ~ 2.400.000 |
| JDAT-115 | ~200 Nm | F07/F10 | 2 ~ 8 bar | -20°C ~ +80°C | 2.300.000 ~ 3.200.000 |
| JDAT-125 | ~300 Nm | F07/F10 | 2 ~ 8 bar | -20°C ~ +80°C | 2.900.000 ~ 4.000.000 |
| JDAT-145 | ~500 Nm | F10/F12 | 2 ~ 8 bar | -20°C ~ +80°C | 4.200.000 ~ 5.800.000 |
| JDAT-160 | ~750 Nm | F12/F14 | 2 ~ 8 bar | -20°C ~ +80°C | 5.500.000 ~ 7.500.000 |
| JDAT-210 | ~1500 Nm | F14/F16 | 2 ~ 8 bar | -20°C ~ +80°C | 9.800.000 ~ 13.500.000 |
Lưu ý: Bảng giá bộ truyền động khí nén JD dòng nhôm tác động kép ở trên chỉ mang tính chất tham khảo. Đây không phải là giá bán thực tế và có thể thay đổi tùy thuộc vào số lượng đơn hàng cũng như chính sách chiết khấu theo thời điểm. Xin vui lòng liên hệ trực tiếp để nhận báo giá chính xác nhất.
2. Bảng Giá Bộ Truyền Động Khí Nén JD JDAT Dòng Nhôm Tiêu Chuẩn - Tác Động Đơn (Spring Return)
Dòng tác động đơn sử dụng lực lò xo để đưa van về vị trí an toàn khi mất khí nguồn. Đây là dòng sản phẩm không thể thiếu trong các hệ thống yêu cầu độ an toàn cao như phòng cháy chữa cháy và xử lý hóa chất độc hại.
| Kích Cỡ | Mô Men Đầu Ra (Nm tại 6 bar) | Số Lượng Lò Xo | Kết Nối ISO 5211 | Ứng Dụng Điển Hình | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|---|
| JDAT-52SR | ~12 Nm | 5 ~ 6 | F03/F05 | Van an toàn khí gas | 920.000 ~ 1.300.000 |
| JDAT-63SR | ~22 Nm | 6 ~ 8 | F03/F05 | Van nước nóng an toàn | 1.120.000 ~ 1.580.000 |
| JDAT-75SR | ~38 Nm | 8 ~ 10 | F04/F05 | Van bướm DN50-DN80 | 1.350.000 ~ 1.900.000 |
| JDAT-88SR | ~60 Nm | 10 ~ 12 | F04/F05 | Van bi cắt khẩn cấp | 1.650.000 ~ 2.300.000 |
| JDAT-100SR | ~90 Nm | 12 ~ 14 | F05/F07 | Van bướm DN100-DN125 | 2.000.000 ~ 2.800.000 |
| JDAT-115SR | ~150 Nm | 14 ~ 16 | F07/F10 | Hệ thống chữa cháy | 2.700.000 ~ 3.800.000 |
Ghi chú: Mô men xoắn thực tế của dòng SR phụ thuộc vào số lượng và độ cứng của lò xo được lắp đặt. Khi đặt hàng bộ truyền động khí nén JD tác động đơn, quý khách cần cung cấp chính xác áp suất khí nguồn và yêu cầu an toàn (thường đóng hay thường mở) để được cấu hình lò xo tối ưu. Giá tham khảo trên chưa bao gồm VAT.
3. Bảng Giá Bộ Truyền Động Khí Nén JD JDAT Dòng Thép Không Gỉ (Inox 304/316)
Đối với các môi trường khắc nghiệt như nhà máy hóa chất, giàn khoan dầu khí, nhà máy chế biến thực phẩm yêu cầu vệ sinh cao hay môi trường biển, dòng vỏ thép không gỉ của JD là lựa chọn tối ưu. JD cung cấp hai tùy chọn vật liệu chính là Inox 304SS và Inox 316SS với khả năng chống ăn mòn vượt trội.
| Kích Cỡ / Vật Liệu | Mô Men (Nm tại 6 bar) | Kiểu Vận Hành | Khả Năng Chống Ăn Mòn | Môi Trường Ứng Dụng | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|---|
| JDAT-52 Inox 304 | ~18 Nm | Tác động kép | Tốt (Hóa chất nhẹ, biển) | Thực phẩm, nước khử muối | 2.100.000 ~ 2.950.000 |
| JDAT-75 Inox 304 | ~50 Nm | Tác động kép | Tốt (Hóa chất nhẹ, biển) | Van bướm DN65 ngoài trời | 3.450.000 ~ 4.800.000 |
| JDAT-100 Inox 316 | ~120 Nm | Tác động kép | Rất tốt (Axit, muối biển) | Hóa dầu, giàn khoan | 6.800.000 ~ 9.500.000 |
| JDAT-125 Inox 316 | ~300 Nm | Tác động kép | Rất tốt (Axit, muối biển) | Hệ thống đường ống hóa chất | 11.500.000 ~ 15.800.000 |
| JDAT-88SR Inox 304 | ~60 Nm | Tác động đơn (SR) | Tốt (Hóa chất nhẹ, biển) | Van an toàn nhà máy thực phẩm | 4.200.000 ~ 5.800.000 |
| JDAT-115SR Inox 316 | ~150 Nm | Tác động đơn (SR) | Rất tốt (Axit, muối biển) | Cắt khẩn cấp tàu biển | 12.500.000 ~ 17.200.000 |
Lưu ý quan trọng: Giá của dòng Inox thường cao gấp 3 đến 5 lần so với dòng nhôm tiêu chuẩn do chi phí vật liệu và gia công phức tạp hơn. Các model Inox thường không có sẵn hàng loạt mà được sản xuất theo đơn đặt hàng với thời gian giao hàng từ 4 đến 6 tuần. Giá trên chỉ là giá FOB tham khảo, chưa bao gồm thuế nhập khẩu và phí vận chuyển. Vui lòng liên hệ để nhận báo giá chính thức.
4. Bảng So Sánh Kỹ Thuật Vật Liệu Và Phớt Làm Kín Của Bộ Truyền Động Khí Nén JD
Đánh giá chất lượng của một bộ truyền động khí nén JD phụ thuộc rất lớn vào việc lựa chọn đúng vật liệu vỏ và loại phớt phù hợp với môi trường làm việc. Dưới đây là bảng so sánh chi tiết giúp khách hàng có quyết định chính xác.
| Tiêu Chí | Nhôm Anode Hóa Cứng | Inox 304SS | Inox 316SS | Phớt NBR | Phớt Viton |
|---|---|---|---|---|---|
| Khả năng chống ăn mòn | Trung bình | Tốt | Rất tốt | Trung bình | Rất tốt |
| Nhiệt độ làm việc | -20°C ~ +80°C | -20°C ~ +80°C | -20°C ~ +80°C | -20°C ~ +80°C | -15°C ~ +150°C |
| Môi trường khuyến nghị | Trong nhà, sạch sẽ | Ngoài trời, biển, thực phẩm | Axit, hóa chất, dầu khí | Khí nén sạch tiêu chuẩn | Dầu, hóa chất, nhiệt độ cao |
| Độ bền cơ học | Tốt (Áp tối đa 8 bar) | Rất tốt (Áp tối đa 8 bar) | Rất tốt (Áp tối đa 8 bar) | Khá | Tốt |
| Chi phí đầu tư | Thấp | Cao (Gấp 3-4 lần Nhôm) | Rất cao (Gấp 4-5 lần Nhôm) | Tiêu chuẩn | Cao hơn NBR ~20% |
| Tuổi thọ chu kỳ | ~1,000,000 | ~1,000,000 | ~1,000,000 | Phụ thuộc môi trường | Bền hơn trong môi trường khắc nghiệt |
Đánh giá chung, bộ truyền động khí nén JD dòng nhôm anode hóa cứng có lớp phủ dày trên 30um, vượt trội so với các dòng sơn tĩnh điện thông thường về khả năng chống xước và chống oxy hóa bề mặt. Dòng Inox 316SS là giải pháp hàng đầu cho các nhà máy hóa chất và môi trường biển, nơi mà hơi muối và axit có thể phá hủy lớp vỏ nhôm chỉ sau vài tháng. Việc kết hợp vỏ Inox 316 với phớt Viton tạo ra một "chiến binh" thực sự cho các điều kiện vận hành khắc nghiệt nhất.
5. Bảng Phụ Kiện Và Linh Kiện Thay Thế Cho Bộ Truyền Động Khí Nén JD JDAT
Để đảm bảo hệ thống vận hành trơn tru và kéo dài tuổi thọ thiết bị, việc sử dụng phụ kiện và linh kiện thay thế chính hãng JD là vô cùng quan trọng. Chúng tôi cung cấp đầy đủ các phụ tùng thay thế từ phớt, lò xo đến các thiết bị điều khiển đồng bộ.
| Loại Phụ Kiện | Mô Tả / Mã Tham Khảo | Tương Thích Kích Cỡ | Công Dụng | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|
| Bộ Phớt NBR (Seal Kit) | JD-SK-NBR Series | JDAT-52 ~ JDAT-210 | Thay thế định kỳ, sửa chữa rò rỉ | 250.000 ~ 1.100.000 |
| Bộ Phớt Viton (Seal Kit) | JD-SK-Viton Series | JDAT-52 ~ JDAT-210 | Môi trường nhiệt cao, dầu, hóa chất | 420.000 ~ 1.850.000 |
| Cụm Lò Xo (Spring Set) | Thép Si-Cr phủ Epoxy | JDAT-52SR ~ JDAT-160SR | Thay thế khi lò xo bị mỏi, gãy | 180.000 ~ 950.000 |
| Van Điện Từ Namur | JD-SOL 5/2 (24VDC/220VAC) | Tất cả các dòng JDAT | Điều khiển cấp khí tự động | 520.000 ~ 1.350.000 |
| Bộ Báo Vị Trí (Limit Switch) | JD-LS-100 (Cơ) / LS-200 (P&F) | Tất cả các dòng JDAT | Phản hồi tín hiệu đóng/mở van | 780.000 ~ 2.450.000 |
| Bộ Lọc Điều Áp | JD-FR-2000 / FR-3000 | Phụ trợ | Lọc ẩm, bụi và ổn định áp suất | 480.000 ~ 1.050.000 |
Khuyến cáo: Khi thay thế phớt, cần vệ sinh kỹ lưỡng thành xilanh và bôi trơn bằng mỡ chuyên dụng gốc Lithium. Tuyệt đối không sử dụng dầu bôi trơn gốc dầu mỏ vì có thể làm phồng rộp và phá hủy phớt cao su. Đối với các model Inox, cần đặc biệt cẩn thận khi tháo lắp để tránh làm xước bề mặt tiếp xúc của piston.
6. Hướng Dẫn Chọn Mua Và Đặt Hàng Bộ Truyền Động Khí Nén JD
Để đặt hàng chính xác và tránh sai sót kỹ thuật, Quý khách hàng cần chuẩn bị đầy đủ các thông tin dưới đây trước khi liên hệ. Việc xác định sai vật liệu hoặc mô men có thể dẫn đến hư hỏng van và mất an toàn hệ thống.
- Bước 1 - Xác định kiểu vận hành: Nếu cần an toàn khi mất điện/khí (Fail-safe), chọn dòng Spring Return (SR). Nếu cần điều khiển linh hoạt, tiết kiệm khí, chọn dòng Double Acting.
- Bước 2 - Lựa chọn vật liệu vỏ: Môi trường trong nhà, sạch sẽ chọn Nhôm Hard Anodized. Ngoài trời, gần biển, thực phẩm chọn Inox 304. Hóa chất, axit, dầu khí chọn Inox 316.
- Bước 3 - Tính toán mô men xoắn: Lấy mô men yêu cầu của van nhân với hệ số an toàn (tối thiểu 1.3). Đối chiếu với bảng mô men của JD tại áp suất khí nguồn (thường là 6 bar) để chọn kích cỡ JDAT phù hợp.
- Bước 4 - Xác nhận loại phớt: Nhiệt độ dưới 80°C, môi trường sạch chọn phớt NBR. Nhiệt độ trên 80°C hoặc có dầu/hóa chất chọn phớt Viton. Nhiệt độ thấp dưới -20°C chọn phớt HNBR.
- Bước 5 - Kiểm tra kết nối mặt bích: Xác định van sử dụng chuẩn ISO 5211 mặt bích vuông kích thước F05, F07, F10, F12 hay F14 để chọn đúng kích cỡ JDAT tương thích.
- Bước 6 - Chọn phụ kiện đi kèm: Van điện từ Namur, limit switch box, bộ lọc điều áp nên được đặt đồng bộ để đảm bảo tính tương thích và thẩm mỹ lắp đặt.
Sau khi nhận đủ thông tin, chúng tôi sẽ gửi bản vẽ kỹ thuật 2D của model JDAT tương ứng để kiểm tra kích thước lắp đặt. Hàng luôn có sẵn tại kho cho các dòng nhôm từ size 52 đến 125. Các size lớn hơn và dòng Inox thường yêu cầu thời gian đặt hàng từ 2 đến 6 tuần tùy model.
Những câu hỏi thường gặp về Bộ Truyền Động Khí Nén JD (FAQ)
Bộ truyền động khí nén JD JDAT có xuất xứ từ đâu và chất lượng so với các hãng Đài Loan khác như thế nào?
Khi nào nên chọn bộ truyền động khí nén JD vỏ Inox 316 thay vì Inox 304?
Bảo trì bộ truyền động khí nén JD JDAT như thế nào để đạt được tuổi thọ 1.000.000 chu kỳ?
Sự khác biệt giữa phớt NBR và Viton trên bộ truyền động khí nén JD là gì?
Bộ truyền động khí nén JD có lắp được cho van bướm không và cần lưu ý gì về kết nối?
Có thể mua lẻ linh kiện thay thế của JD như phớt hay lò xo không và thời gian giao hàng bao lâu?
Cam Kết Của Chúng Tôi Về Bộ Truyền Động Khí Nén JD JDAT
- Cam kết cung cấp bộ truyền động khí nén JD JDAT chính hãng 100%, đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) theo từng lô hàng nhập khẩu từ Đài Loan.
- Giá bán cạnh tranh nhất thị trường, chiết khấu sâu cho các đơn vị thi công dự án, nhà máy mua số lượng lớn và đối tác lâu năm.
- Luôn có sẵn số lượng lớn các kích cỡ nhôm tiêu chuẩn JDAT-52 đến JDAT-125 tại kho Hà Nội và TP. Hồ Chí Minh, sẵn sàng giao hàng ngay trong ngày.
- Hỗ trợ kiểm tra kỹ thuật, tính toán mô men và chọn model JD miễn phí, giúp khách hàng tránh sai lầm trong thiết kế và lắp đặt.
- Bảo hành chính hãng 12 tháng, đổi mới ngay trong 7 ngày nếu phát sinh lỗi kỹ thuật từ nhà sản xuất.
- Cung cấp đồng bộ phụ kiện chuẩn Namur và ISO 5211: van điện từ, limit switch box, bộ lọc điều áp, giúp hệ thống vận hành hoàn chỉnh ngay khi lắp đặt.
- Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ lắp đặt, chạy thử và hướng dẫn bảo trì tận nơi cho các dự án lớn trên toàn quốc.
- Hỗ trợ đặt mua các kích cỡ đặc biệt, dòng Inox 304/316 và các phiên bản phớt Viton, HNBR với thời gian nhập khẩu nhanh nhất từ Đài Loan.
Mọi chi tiết về bộ truyền động khí nén JD và các chương trình khuyến mãi hiện hành, Quý khách hàng vui lòng liên hệ trực tiếp để được tư vấn và hỗ trợ báo giá tốt nhất trong thời gian sớm nhất. Chúng tôi trân trọng mọi cơ hội hợp tác và phục vụ Quý khách.
