Trong các hệ thống xử lý nước thải công nghiệp và dân dụng, việc đo lưu lượng chính xác không chỉ phục vụ công tác vận hành mà còn là căn cứ để nghiệm thu, đối soát và tính phí xả thải. Đồng hồ nước thải EMS thân gang nối bích (model LXXG) của thương hiệu EMS – Đài Loan là một trong những giải pháp cơ học được các kỹ sư M&E và nhà thầu lựa chọn phổ biến nhờ kết cấu thân gang dày, khả năng chịu áp lực tốt và chi phí đầu tư hợp lý hơn nhiều so với dòng đồng hồ điện từ cùng kích cỡ. Bài viết dưới đây tổng hợp thông số kỹ thuật, nguyên lý hoạt động, giới hạn thực tế khi vận hành cũng như hướng dẫn lắp đặt chuẩn để thiết bị phát huy tối đa tuổi thọ.

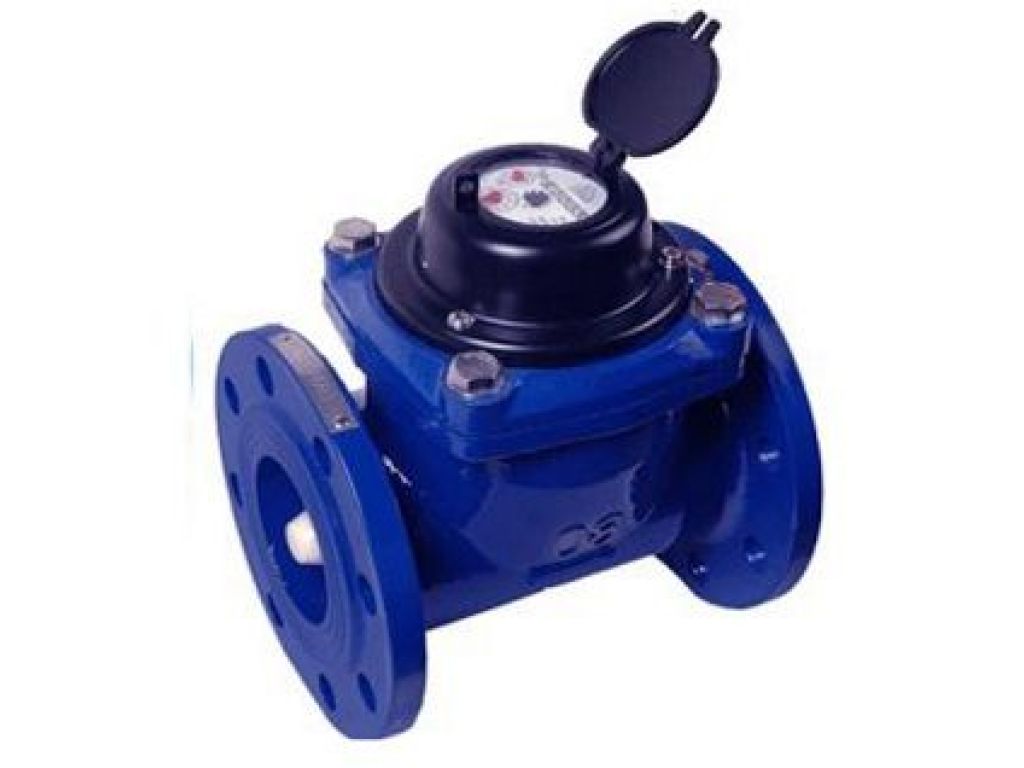

Đồng hồ nước thải EMS thân gang nối bích là thiết bị đo lưu lượng dạng cơ, sử dụng cánh quạt (tuabin) để cảm nhận dòng chảy và truyền động từ tính lên bộ đếm mặt khô. Thiết bị được thiết kế chuyên biệt cho đường ống xả thải công nghiệp, nước thải sinh hoạt đã qua xử lý sơ bộ, với hai đầu đúc liền mặt bích theo tiêu chuẩn BS4504 hoặc JIS 10K.
Trên thị trường hiện nay tồn tại sự nhầm lẫn khá phổ biến giữa ba dòng sản phẩm của EMS. Việc phân định rạch ròi giúp kỹ sư chọn đúng thiết bị ngay từ khâu thiết kế:
Ba dòng sản phẩm này đều tuân theo tiêu chuẩn ISO 4064 về đồng hồ đo nước, nhưng khác nhau rõ về vật liệu, cơ chế đo và môi trường lưu chất. Quý khách có thể tham khảo thêm danh mục đồng hồ đo lưu lượng nước thải và đồng hồ nước EMS Đài Loan để đối chiếu trực quan.
Khi dòng nước thải chảy qua, năng lượng dòng chảy làm quay cánh quạt. Chuyển động này được truyền qua khớp nối từ lên hộp số khô, sau đó hiển thị lưu lượng tổng theo đơn vị m³ trên mặt số. Nhờ cơ chế cách ly từ tính, mặt số không tiếp xúc trực tiếp với nước thải nên không bị ố vàng, mờ mặt kính hay đọng nước như các dòng đồng hồ mặt ướt. Đây là ưu điểm thực tế rất quan trọng với các hố ga ngoài trời hoặc môi trường ẩm ướt kéo dài.
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Thương hiệu / Xuất xứ | EMS – Đài Loan (Taiwan) |
| Model tiêu biểu | LXXG (LXXG-50A, LXXG-80A, LXXG-100A...) |
| Kích cỡ đường ống | DN50 đến DN300 (tương đương ống Phi 60mm đến Phi 325mm) |
| Vật liệu thân | Gang đúc sơn phủ Epoxy |
| Kiểu kết nối | Lắp mặt bích (tiêu chuẩn BS4504 / JIS 10K) |
| Áp lực làm việc tối đa | PN16 (16 bar) |
| Nhiệt độ làm việc | 0°C – 50°C |
| Cấp chính xác | Cấp A (Class A) theo tiêu chuẩn ISO 4064 |
| Lưu lượng định danh (Qn) | Tùy kích cỡ, ví dụ DN50 có Qn = 15 m³/h, dải đo 1,2 – 30 m³/h |
| Tiêu chuẩn áp dụng | ISO 4064, BS4504, JIS 10K |
Nhận báo giá chiết khấu dự án và bảng thông số (catalogue PDF): Sẵn kho đầy đủ kích cỡ DN50 – DN300, hỗ trợ kiểm định tại Quatest 1, Quatest 3 trong 24 – 48 giờ. Quý khách vui lòng liên hệ hotline 09 1800 6799 để được phản hồi nhanh.
Vì vẫn là cơ chế cơ học có cánh quạt tiếp xúc trực tiếp với dòng chảy, thiết bị chỉ phù hợp nhất với nước thải đã qua xử lý sơ bộ (qua song chắn rác, bể lắng) hoặc nước thải sinh hoạt, nước mưa ít rác sợi dài. Nếu nước thải chứa nhiều bùn đặc, rác thải dạng sợi (vải, tóc, nilon) hoặc hóa chất ăn mòn mạnh (axit/kiềm nồng độ cao), cánh quạt dễ bị quấn rác hoặc ăn mòn gang. Trong trường hợp đó, nên tư vấn chuyển sang dùng đồng hồ nước thải điện tử EMS hoặc dòng thân Inox/Nhựa để đảm bảo tuổi thọ và độ chính xác.
Tư vấn chọn model phù hợp với tính chất nước thải miễn phí: Đội ngũ kỹ sư M&E hỗ trợ kiểm tra độ đặc bùn/rác thải để tư vấn chuẩn xác giữa dòng cơ LXXG và dòng điện từ, tránh rủi ro kẹt cánh quạt trong quá trình vận hành.
Phần lớn lỗi đồng hồ đo sai hoặc nhanh hỏng đến từ khâu lắp đặt. Các nguyên tắc dưới đây cần được tuân thủ nghiêm ngặt:
| Kích cỡ danh nghĩa (DN) | Đường kính ngoài ống tương ứng (mm) | Lưu lượng định danh Qn (m³/h) | Áp lực làm việc |
|---|---|---|---|
| DN50 | Phi 60 | 15 | PN16 |
| DN65 | Phi 76 | 25 | PN16 |
| DN80 | Phi 90 | 40 | PN16 |
| DN100 | Phi 114 | 60 | PN16 |
| DN125 | Phi 140 | 100 | PN16 |
| DN150 | Phi 165 | 150 | PN16 |
| DN200 | Phi 219 | 250 | PN16 |
| DN250 | Phi 273 | 400 | PN16 |
| DN300 | Phi 325 | 600 | PN16 |
Giá thành sản phẩm phụ thuộc vào kích thước DN, yêu cầu kiểm định/hiệu chuẩn tại Quatest 1, Quatest 3 hay chỉ cần CO-CQ nhập khẩu. Quý khách nên tách bạch chi phí sản phẩm và chi phí kiểm định để dự toán ngân sách chính xác. Tham khảo thêm quy trình kiểm định đồng hồ nước để nắm rõ thủ tục nghiệm thu.
Về mặt cơ học, thiết bị hoàn toàn có thể đo được nước sạch. Tuy nhiên không nên dùng vì đồng hồ nước thải LXXG đạt cấp chính xác Class A, độ nhạy lưu lượng nhỏ kém hơn dòng nước sạch LXLC Class B. Với nước sạch, nên chọn đúng dòng đồng hồ nước sạch EMS mặt bích để đảm bảo độ chính xác và tuổi thọ.
Có. Tùy chọn phiên bản tích hợp cảm biến phát xung Reed Switch trên mặt đồng hồ để kết nối hệ thống giám sát từ xa. Đây là nhu cầu rất lớn của các khu công nghiệp hiện nay khi cần quản lý lưu lượng xả thải theo thời gian thực.
Hồ sơ bao gồm CO – chứng nhận xuất xứ Đài Loan, CQ – chứng nhận chất lượng nhà máy EMS, Packing List, Bill of Lading và giấy chứng nhận kiểm định/hiệu chuẩn của đơn vị đo lường có thẩm quyền như Quatest 1, Quatest 3 hoặc Viện Đo lường Việt Nam.
LXXG là dòng cơ chuyên cho nước thải với cánh quạt đặt cao, cấp chính xác Class A. LXLC là dòng cơ cho nước sạch, cấp chính xác Class B, độ nhạy lưu lượng nhỏ tốt hơn. Việc chọn đúng model giúp tránh sai số và kéo dài tuổi thọ thiết bị.
Nên dùng dạng cơ LXXG khi nước thải đã qua lọc thô, ít rác sợi dài, không có hóa chất ăn mòn mạnh và cần tối ưu chi phí đầu tư. Nếu nước thải thô nhiều bùn đặc, rác sợi hoặc axit/kiềm nồng độ cao, nên chuyển sang dòng điện từ để đảm bảo độ bền. Xem thêm bài so sánh đồng hồ nước thải cơ và điện từ.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn cam kết cung cấp 100% hàng nhập khẩu chính hãng EMS, đầy đủ CO, CQ, Packing List và phiếu bảo hành 12 tháng lỗi 1 đổi 1. Đội ngũ kỹ thuật hỗ trợ tư vấn chọn model, kiểm tra tính chất nước thải và hướng dẫn lắp đặt tận nơi.
Quý khách có thể tham khảo thêm các giải pháp phụ kiện đi kèm như mặt bích tiêu chuẩn BS/JIS và khớp nối mềm chống rung để hoàn thiện hệ thống đường ống. Liên hệ ngay hotline 09 1800 6799 để nhận báo giá chiết khấu dự án và catalogue PDF đầy đủ.
