Van Xả Tràn Wonil Hàn Quốc: Cấu Tạo, Nguyên Lý & Báo Giá Chính Hãng

Van xả tràn Wonil Hàn Quốc là dòng van deluge valve chuyên dụng cho hệ thống phòng cháy chữa cháy tự động, được nhập khẩu nguyên chiếc từ Hàn Quốc với đầy đủ chứng từ CO, CQ. Sản phẩm có khả năng xả nước diện rộng chỉ trong vài giây sau khi nhận tín hiệu báo cháy, đáp ứng yêu cầu khắt khe của các công trình có nguy cơ cháy nổ cao như kho hóa chất, trạm biến áp, nhà xưởng sản xuất.

Bài viết dưới đây tổng hợp đầy đủ thông tin về van xả tràn Wonil: cấu tạo, nguyên lý hoạt động, thông số kỹ thuật, ứng dụng thực tế, hướng dẫn lắp đặt bảo trì và báo giá tham khảo theo từng kích cỡ DN.

Van xả tràn Wonil là gì? Tổng quan về van Deluge Wonil Hàn Quốc

Van xả tràn Wonil (còn gọi là van deluge Wonil, van xả tràn xối Hàn Quốc) là thiết bị điều khiển trung tâm trong hệ thống chữa cháy bằng nước dạng xả tràn. Van thường ở trạng thái đóng, chỉ mở khi có tín hiệu kích hoạt từ tủ trung tâm báo cháy hoặc thao tác cơ bằng tay, sau đó cấp nước đồng thời tới toàn bộ đầu phun mở (Open Sprinkler) trên khu vực được bảo vệ.

Nguồn gốc và xuất xứ thương hiệu Wonil Hàn Quốc

• Wonil là thương hiệu van công nghiệp và thiết bị PCCC đến từ Hàn Quốc, nổi tiếng với độ bền và độ chính xác trong điều khiển dòng chảy.
• Sản phẩm được sản xuất trên dây chuyền hiện đại, kiểm định nghiêm ngặt trước khi xuất xưởng.
• Tại Việt Nam, van xả tràn Wonil được sử dụng rộng rãi trong các hệ thống PCCC tự động, đặc biệt ở khu vực có yêu cầu xả nước diện rộng và tốc độ đáp ứng nhanh.
• Sản phẩm nhập khẩu chính hãng có đầy đủ CO, CQ, catalogue kỹ thuật và tem kiểm định phục vụ nghiệm thu PCCC.

Vai trò của van xả tràn Wonil trong hệ thống phòng cháy chữa cháy

• Xả nước đồng thời ra toàn bộ khu vực bảo vệ khi phát hiện sự cố cháy nổ, tạo màn nước làm mát và ngăn cháy lan.
• Hoạt động như một cửa chặn áp lực, giữ nước trong đường ống cấp và chỉ giải phóng khi có lệnh kích hoạt.
• Kết hợp với chuông nước báo động và công tắc áp lực để truyền tín hiệu về tủ trung tâm.
• So với van báo động (Alarm Valve) chỉ hoạt động theo cụm đầu phun kín bị vỡ, van xả tràn Wonil mở toàn bộ van và xả nước trên phạm vi rộng hơn, phù hợp với khu vực có nguy cơ cháy lan nhanh.

Thông số kỹ thuật chi tiết van xả tràn Wonil

Cấu tạo và nguyên lý hoạt động của van deluge Wonil

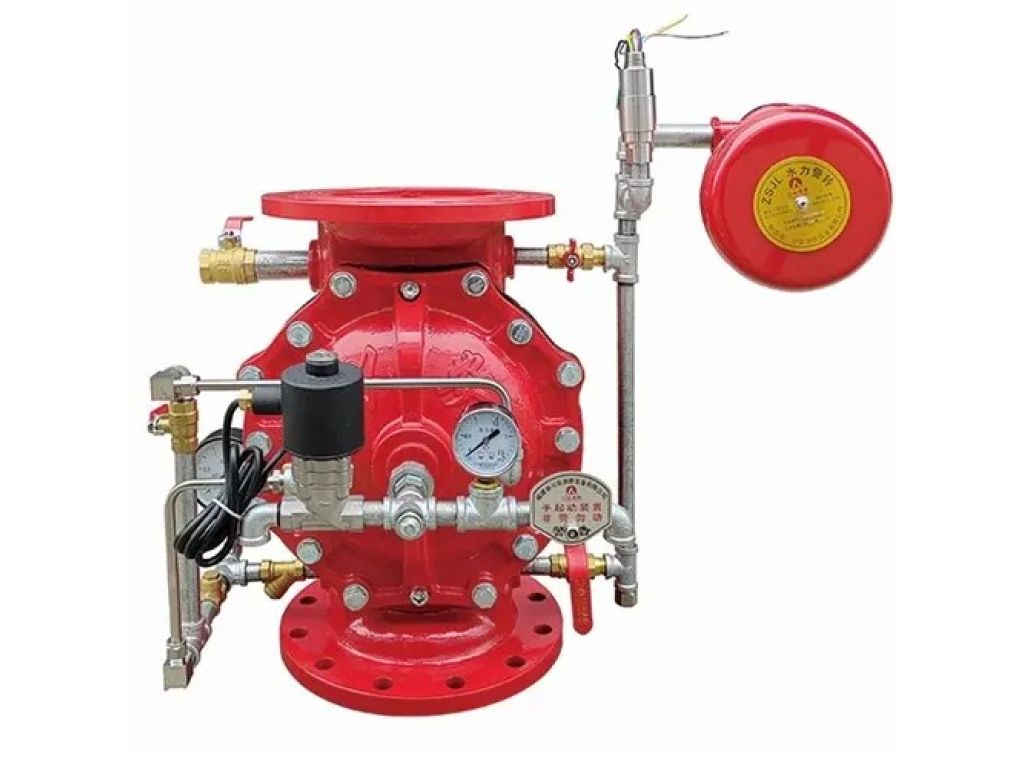

Cấu tạo chi tiết van xả tràn Wonil

• Thân van chính (Main Valve Body): chịu áp lực toàn bộ hệ thống, kết nối trực tiếp với đường ống cấp và đường ống xả.
• Khoang điều khiển / khoang màng (Diaphragm Chamber): bộ phận quyết định trạng thái đóng mở của van nhờ chênh lệch áp lực.
• Van điện từ (Solenoid Valve): nhận tín hiệu điện từ tủ trung tâm báo cháy để xả áp khoang màng.
• Hệ thống đường ống Trim (Trim Piping Assembly): cụm ống nhỏ, van một chiều, lọc và đồng hồ áp giúp điều khiển và theo dõi trạng thái van.
• Chuông nước báo động (Water Motor Alarm) và công tắc áp lực (Pressure Switch): phát tín hiệu âm thanh và tín hiệu điện khi van hoạt động.

Nguyên lý hoạt động của van xả tràn Wonil

• Trạng thái thường trực (thường đóng): áp lực nước từ đường ống cấp được dẫn vào khoang màng, tạo lực ép giữ màng van đóng chặt, nước không đi qua van.
• Trạng thái kích hoạt (khi có sự cố): tủ trung tâm báo cháy gửi tín hiệu mở van điện từ, áp lực trong khoang màng được xả ra ngoài, màng van mất lực giữ và mở hoàn toàn, nước được cấp đồng thời tới tất cả đầu phun Open Sprinkler.
• Trạng thái xả tay khẩn cấp: khi mất điện hoặc cần xử lý nhanh, người vận hành thao tác van gạt cơ bằng tay để xả áp khoang màng và mở van.
• Trạng thái báo động: dòng nước qua van làm quay chuông nước và tác động công tắc áp lực, gửi tín hiệu về trung tâm.

Ưu điểm nổi bật của van xả tràn xối Wonil Hàn Quốc

• Tốc độ phản ứng cực nhanh, đáp ứng kịp thời cho khu vực có nguy cơ cháy nổ cao.
• Thân gang cầu chịu áp lực tốt, chống ăn mòn hiệu quả nhờ lớp sơn phủ Epoxy cao cấp.
• Cụm phụ kiện đường Trim bằng đồng và inox chống gỉ sét, độ bền vận hành vượt trội.
• Màng van và đĩa van kín khít, hạn chế rò rỉ trong thời gian dài không hoạt động.
• Kết cấu dễ tháo lắp, thuận tiện bảo dưỡng và thay thế phụ kiện.
• Nhập khẩu trực tiếp Hàn Quốc, đầy đủ giấy tờ CO, CQ, PK phục vụ nghiệm thu.

Ứng dụng thực tế của van xả tràn Wonil

• Hệ thống PCCC cho nhà xưởng, kho bãi hóa chất, kho xăng dầu.
• Trạm biến áp, nhà máy điện, xưởng sản xuất linh kiện điện tử.
• Tòa nhà cao tầng, trung tâm thương mại, tầng hầm để xe.
• Khu vực sản xuất có vật liệu dễ cháy, yêu cầu màn nước làm mát diện rộng.
• Hệ thống chữa cháy kết hợp bọt (Foam) trong các kho chứa dung môi, nhiên liệu.

Hướng dẫn lắp đặt và bảo trì van xả tràn Wonil đúng chuẩn kỹ thuật

Quy trình lắp đặt van Deluge Wonil trong hệ thống

• Lắp đúng hướng dòng chảy theo mũi tên trên thân van, không lắp ngược gây hỏng màng van.
• Đặt van ở vị trí dễ quan sát, dễ thao tác tay và thuận tiện kiểm tra đồng hồ áp.
• Đảm bảo đường ống xả và đường ống thoát nước thử nghiệm thông thoáng, không bị tắc nghẽn.
• Kết nối hệ thống điện điều khiển với tủ trung tâm báo cháy đúng sơ đồ nhà sản xuất.
• Siết bích đều lực, sử dụng gioăng phù hợp tiêu chuẩn JIS 10K hoặc BS PN16.
• Kiểm tra kín toàn bộ cụm Trim trước khi đưa hệ thống vào vận hành chính thức.

Lưu ý kiểm tra và bảo dưỡng định kỳ

• Kiểm tra áp lực trên đồng hồ đo áp định kỳ, đảm bảo áp trong khoang màng ổn định.
• Thực hiện thử nghiệm xả phụ (Partial Flow Test) để đảm bảo van không bị kẹt sau thời gian dài không hoạt động.
• Vệ sinh lọc trên đường Trim, loại bỏ cặn bẩn gây tắc đường điều khiển.
• Kiểm tra hoạt động của van điện từ, chuông nước báo động và công tắc áp lực.
• Thay gioăng, màng van khi phát hiện dấu hiệu lão hóa hoặc rò rỉ.
• Ghi chép đầy đủ kết quả kiểm tra vào sổ theo dõi thiết bị PCCC của công trình.

Báo giá van xả tràn Wonil Hàn Quốc mới nhất

Mức giá van xả tràn Wonil phụ thuộc vào kích cỡ, cấu hình phụ kiện đi kèm và tiêu chuẩn mặt bích. Bảng dưới đây là giá tham khảo, Quý khách vui lòng liên hệ để nhận báo giá chính xác theo số lượng và tiến độ giao hàng.

Các yếu tố ảnh hưởng đến giá van xả tràn Wonil:

• Kích cỡ van càng lớn, khối lượng gang cầu và chi phí gia công càng cao.
• Cấu hình phụ kiện đi kèm: van điện từ, công tắc áp lực, chuông nước, bộ Trim đầy đủ hay rút gọn.
• Tiêu chuẩn mặt bích JIS 10K hoặc BS PN16 theo yêu cầu thiết kế công trình.
• Số lượng đặt hàng và chi phí vận chuyển tới công trình.
• Yêu cầu về hồ sơ nghiệm thu PCCC, chứng chỉ CO, CQ.

Khuyến nghị Quý khách chọn mua van nhập khẩu chính hãng, có tem kiểm định và đầy đủ hồ sơ pháp lý để thuận lợi trong quá trình thẩm duyệt, nghiệm thu hệ thống PCCC.

Nhận báo giá van xả tràn Wonil chiết khấu cao

Câu hỏi thường gặp về van xả tràn Wonil

Van xả tràn Wonil khác gì so với van báo động?

Van xả tràn Wonil mở hoàn toàn và cấp nước đồng thời cho toàn bộ đầu phun mở trong khu vực bảo vệ, trong khi van báo động chỉ hoạt động khi có đầu phun kín bị vỡ do nhiệt độ và chỉ xả nước tại vị trí đó.

Có thể chỉnh van xả tràn Wonil không?

Van được nhà sản xuất cân chỉnh sẵn theo áp lực làm việc. Người vận hành chỉ nên điều chỉnh van giảm áp trên đường Trim trong giới hạn cho phép của catalogue, không tự ý thay đổi kết cấu khoang màng.

Van xả tràn Wonil dùng được với tiêu chuẩn bích nào?

Sản phẩm phổ biến với mặt bích JIS 10K và BS PN16, phù hợp với phần lớn hệ thống PCCC tại Việt Nam. Một số kích cỡ có thể đặt hàng theo tiêu chuẩn ANSI theo yêu cầu riêng.

Van xả tràn Wonil có kích hoạt được khi mất điện không?

Có. Ngoài kích hoạt bằng van điện từ, van còn có cơ cấu xả tay khẩn cấp cho phép mở van hoàn toàn ngay cả khi hệ thống mất điện.
