Van xả tràn, thường được biết đến với tên tiếng Anh là Deluge Valve, là một thiết bị kiểm soát nước trong hệ thống phòng cháy chữa cháy (PCCC) tự động. Trong thuật ngữ kỹ thuật tiếng Trung, thiết bị này được gọi là 雨淋阀 (Yǔlín fá), và trong tiếng Nhật là 一斉開放弁 (Issei kaihō-ben). Đây là loại van điều khiển thủy lực có nhiệm vụ cấp một lượng nước lớn đồng thời cho tất cả các đầu phun hở (open sprinklers) hoặc vòi phun sương trong một khu vực bảo vệ cụ thể khi có tín hiệu báo cháy.
Khác với các hệ thống van báo động (Alarm Valve) thông thường chỉ kích hoạt tại vị trí đầu phun bị vỡ do nhiệt, hệ thống sử dụng van xả tràn được thiết kế để bao phủ toàn bộ bề mặt khu vực nguy hiểm trong thời gian ngắn nhất. Chính vì khả năng phản ứng nhanh và lưu lượng lớn, thiết bị này đóng vai trò then chốt trong việc bảo vệ các khu vực có nguy cơ cháy nổ cao như kho xăng dầu, nhà máy hóa chất, xưởng gỗ, và các trạm biến áp điện lực.

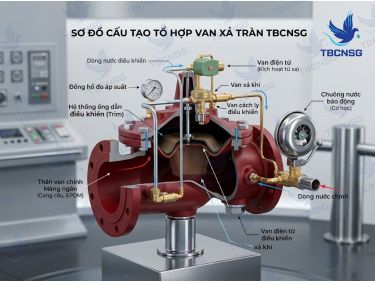

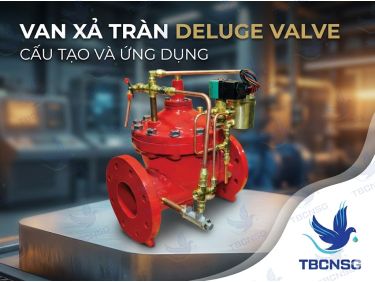

Cấu tạo chi tiết của van xả tràn

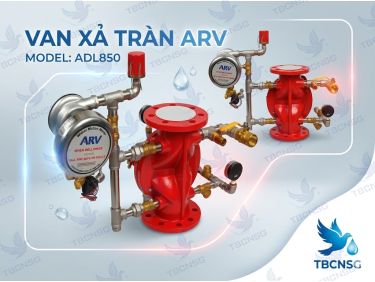

Một bộ van xả tràn hoàn chỉnh không chỉ bao gồm thân van chính mà còn đi kèm với một hệ thống đường ống dẫn hướng (Trim set). Dưới đây là các bộ phận cấu thành cơ bản:
- Thân van (Body): Thường được đúc từ gang cầu (Ductile Iron) hoặc thép đúc để chịu được áp suất làm việc cao. Bên trong thân van có lớp sơn phủ epoxy chống ăn mòn.
- Cánh van/Màng ngăn (Clapper/Diaphragm): Là bộ phận ngăn chặn dòng nước. Tùy theo thiết kế, nó có thể là dạng cánh lật hoặc màng cao su đàn hồi cường lực.
- Bộ Trim (Trim Set): Hệ thống các đường ống nhỏ, van bi, van một chiều và thiết bị kích hoạt bao quanh thân van chính.
- Van điện từ (Solenoid Valve): Thiết bị nhận tín hiệu điện từ tủ trung tâm báo cháy để giải phóng áp suất trong buồng ngăn, giúp van mở ra.
- Chuông báo động thủy lực (Water Motor Alarm): Phát ra âm thanh cảnh báo khi có dòng nước chảy qua van.
- Đồng hồ đo áp suất: Dùng để giám sát áp suất tại buồng ngăn (priming chamber) và áp suất nguồn cấp.
Về vật liệu, các nhà sản xuất ưu tiên sử dụng gang cầu đạt tiêu chuẩn ASTM A536 cho thân van nhờ độ bền kéo tốt. Các chi tiết làm kín thường dùng cao su EPDM hoặc NBR để đảm bảo độ kín khít tuyệt đối trong thời gian dài không vận hành.
Nguyên lý hoạt động của Deluge Valve
Cơ chế vận hành của thiết bị dựa trên nguyên lý chênh lệch áp suất thủy lực. Có thể chia quá trình hoạt động thành hai trạng thái chính:
Trạng thái đóng (Sẵn sàng): Nước từ nguồn cấp được dẫn vào buồng ngăn áp suất (priming chamber) thông qua hệ thống đường ống trim. Áp suất nước trong buồng này đẩy màng ngăn hoặc cánh van đóng chặt vào ghế van, ngăn không cho nước chảy ra hệ thống đầu phun. Do diện tích bề mặt chịu áp trong buồng ngăn lớn hơn diện tích bề mặt phía nguồn cấp, van sẽ giữ trạng thái đóng ổn định.
Trạng thái mở (Kích hoạt): Khi có hỏa hoạn, hệ thống kích hoạt (có thể là bằng điện qua van điện từ, bằng khí nén hoặc bằng tay) sẽ mở đường thoát nước từ buồng ngăn áp suất. Khi áp suất trong buồng ngăn giảm đột ngột, áp lực nước từ nguồn cấp sẽ thắng lực giữ và đẩy cánh van mở ra. Nước tràn vào hệ thống đường ống và thoát ra toàn bộ các đầu phun hở để dập tắt đám cháy.
Trong thực tế vận hành tại các khu công nghiệp ở Bình Dương và Đồng Nai, một sai lầm phổ biến là người vận hành không chú ý vệ sinh bộ lọc (strainer) trên đường ống trim. Khi bộ lọc bị tắc do cặn bẩn, nước không thể nạp đầy vào buồng ngăn áp suất, dẫn đến việc van không thể đóng kín hoặc tự động mở sai (false trip), gây thiệt hại lớn về tài sản do ngập nước.
Phân loại van xả tràn phổ biến trên thị trường
Việc phân loại giúp kỹ sư lựa chọn đúng thiết bị phù hợp với đặc thù của từng công trình. Dưới đây là các cách phân loại chính:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo cơ chế kích hoạt | Điện (Electric), Khí nén (Pneumatic), Thủy lực (Hydraulic) | Phù hợp với các loại đầu dò báo cháy khác nhau. |
| Theo kiểu kết nối | Mặt bích (Flanged), Khớp nối (Grooved) | Mặt bích phổ biến cho đường ống lớn; khớp nối giúp lắp đặt nhanh. |
| Theo vật liệu thân van | Gang cầu, Thép không gỉ, Đồng thau | Thép không gỉ dùng cho môi trường nước biển hoặc hóa chất. |
| Theo kiểu dáng | Dạng đứng (Vertical), Dạng ngang (Horizontal) | Tùy thuộc vào không gian lắp đặt tại phòng máy. |
Hướng dẫn lựa chọn van xả tràn phù hợp
Để đảm bảo hệ thống hoạt động tin cậy, việc lựa chọn van xả tràn cần dựa trên các thông số kỹ thuật khắt khe:
- Áp suất làm việc (Pressure Rating): Thông thường là PN10, PN16 hoặc Class 150, Class 300. Cần chọn áp suất của van cao hơn áp suất tối đa của bơm chữa cháy.
- Kích thước (DN): Phải phù hợp với lưu lượng nước cần thiết để bao phủ diện tích cháy theo tính toán thủy lực.
- Tiêu chuẩn mặt bích: Đảm bảo đồng bộ với tiêu chuẩn của đường ống (ANSI, JIS, DIN, BS).
- Môi trường làm việc: Nếu lắp đặt tại các khu vực ven biển như Vũng Tàu, cần ưu tiên các dòng van có thân bằng đồng hoặc inox để tránh bị ăn mòn bởi hơi muối.
Kinh nghiệm từ các dự án PCCC tại TP.HCM cho thấy, nhiều đơn vị thường chọn size van bằng với size đường ống chính mà không tính toán lại tổn thất áp suất. Điều này có thể dẫn đến việc áp lực nước tại các đầu phun ở xa không đủ mạnh để dập tắt đám cháy hiệu quả. Luôn yêu cầu cataloge van xả tràn từ nhà sản xuất để kiểm tra biểu đồ tổn thất áp suất trước khi quyết định.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, sản phẩm van xả tràn có thể gặp một số sự cố sau:
- Van không mở khi có tín hiệu: Thường do van điện từ bị cháy cuộn coil hoặc đường ống trim bị tắc. Kiểm tra nguồn điện và vệ sinh hệ thống ống dẫn hướng.
- Nước rò rỉ qua đầu phun ở trạng thái chờ: Do màng ngăn bị rách hoặc có vật lạ kẹt ở ghế van. Cần tháo nắp van để kiểm tra và thay thế gioăng nếu cần.
- Chuông báo động không kêu: Do đường ống dẫn nước ra chuông bị tắc hoặc cánh quạt chuông bị kẹt.
- Van tự động mở mà không có cháy: Do áp suất nguồn cấp biến động đột ngột hoặc rò rỉ áp suất trong buồng ngăn. Cần lắp thêm bình tích áp hoặc kiểm tra độ kín của các van nhỏ trên bộ trim.
Hướng dẫn bảo dưỡng định kỳ
Hệ thống PCCC có thể không hoạt động trong nhiều năm, nhưng khi cần phải hoạt động chính xác 100%. Do đó, việc bảo trì van xả tràn chính hãng là bắt buộc:
- Hàng tuần: Kiểm tra mắt thường các đồng hồ áp suất, đảm bảo áp suất buồng ngăn luôn ổn định.
- Hàng tháng: Kiểm tra hoạt động của chuông báo bằng cách mở van thử nghiệm (Alarm test valve).
- Hàng quý: Kiểm tra van điện từ và các tiếp điểm điện.
- Hàng năm: Tiến hành xả thử toàn bộ hệ thống (Full flow test) nếu điều kiện cho phép để kiểm tra khả năng đáp ứng của van và bơm.
Hướng dẫn lắp đặt tiêu chuẩn
Việc lắp đặt đúng kỹ thuật quyết định đến tuổi thọ và độ nhạy của thiết bị:
- Van nên được lắp đặt ở vị trí dễ tiếp cận, có đủ không gian để tháo nắp bảo trì.
- Phải lắp đặt lọc y (Strainer) phía trước van để bảo vệ màng ngăn khỏi rác và xỉ hàn.
- Đảm bảo chiều mũi tên trên thân van trùng với chiều dòng chảy của nước.
- Hệ thống thoát nước (Drain) phải đủ lớn để tải lượng nước xả thử mà không gây ngập úng phòng máy.
- Tham khảo kỹ bảng giá van xả tràn và các phụ kiện đi kèm để dự toán chính xác ngân sách cho hệ thống trim và tủ điều khiển.
Bảng tổng hợp so sánh các dòng van xả tràn
| Loại Van | Vật liệu chính | Ứng dụng tối ưu | Độ bền |
|---|---|---|---|
| Van xả tràn Gang cầu | Gang cầu GGG50 | Nhà xưởng, kho bãi thông thường | Trung bình - Cao |
| Van xả tràn Inox | SUS316 / SUS304 | Nhà máy hóa chất, môi trường ăn mòn | Rất cao |
| Van xả tràn Thép đúc | WCB / LCC | Hệ thống áp suất rất cao, lọc hóa dầu | Cao |
Câu hỏi thường gặp (FAQ)
Van xả tràn khác gì so với van báo động (Alarm Valve)?
Tại sao Deluge Valve thường bị kích hoạt giả?
Có thể vận hành van xả tràn bằng tay không?
Màng ngăn của van xả tràn có tuổi thọ bao lâu?
Hệ thống xả tràn có dùng được cho chữa cháy bằng bọt Foam không?
Kích thước DN100 và DN150 loại nào phổ biến hơn?
Lắp đặt van xả tràn nằm ngang có được không?
Kết luận
Van xả tràn là một thành phần không thể thiếu trong các hệ thống PCCC hiện đại, mang lại khả năng ứng phó cực nhanh trước các thảm họa hỏa hoạn quy mô lớn. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chuẩn kỹ thuật không chỉ giúp các kỹ sư thiết kế hệ thống an toàn hơn mà còn giúp chủ đầu tư tối ưu hóa chi phí vận hành và bảo trì.
Tại thị trường Việt Nam, việc lựa chọn các đơn vị cung cấp uy tín có am hiểu sâu về kỹ thuật sẽ giúp bạn tránh được những sai sót đáng tiếc trong quá trình lắp đặt và vận hành. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và chuyên sâu về dòng Van Xả Tràn công nghiệp.
