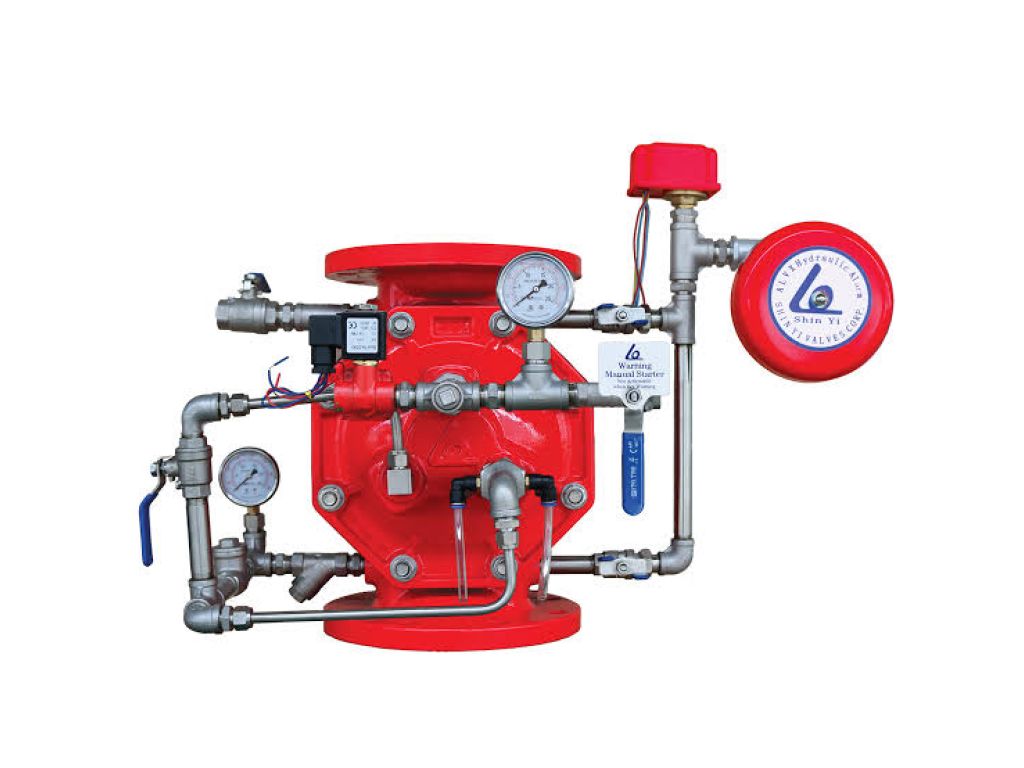

Van Xả Tràn ShinYi (Deluge Valve)

Van xả tràn ShinYi (Deluge Valve) là thiết bị điều khiển trung tâm của hệ thống chữa cháy đầu phun mở, có nhiệm vụ giải phóng dòng nước chữa cháy với lưu lượng lớn trên toàn bộ khu vực bảo vệ ngay khi nhận tín hiệu kích hoạt. Bài viết dưới đây tổng hợp đầy đủ thông tin về cấu tạo, nguyên lý hoạt động, thông số kỹ thuật, phân loại, hướng dẫn lắp đặt – bảo trì và báo giá van xả tràn ShinYi chính hãng do Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn cung cấp.

1. Van xả tràn ShinYi là gì?

Van xả tràn ShinYi là dòng van điều khiển dạng màng (Diaphragm Valve) được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy, hoạt động theo cơ chế giữ áp bằng chính áp lực nước cấp và mở van khi có tín hiệu kích hoạt từ tủ điều khiển, công tắc áp lực hoặc van xả tay khẩn cấp. Sản phẩm tương thích với hệ thống sprinkler đầu phun mở, hệ thống phun sương, hệ thống tạo màn nước và hệ thống bọt chữa cháy.

1.1. Giới thiệu tổng quan về thương hiệu ShinYi

• ShinYi là thương hiệu thiết bị van công nghiệp và van PCCC được sản xuất theo công nghệ Đài Loan, được phân phối rộng rãi tại thị trường Việt Nam với hệ thống đại lý ủy quyền tại nhiều tỉnh thành.
• Sản phẩm được chế tạo trên dây chuyền đúc và gia công CNC hiện đại, kiểm định áp lực từng lô trước khi xuất xưởng.
• Van xả tràn ShinYi đáp ứng các tiêu chuẩn kỹ thuật phổ biến trong PCCC như UL/FM, ISO 9001, tiêu chuẩn mặt bích BS EN 1092-2, JIS B2210, ANSI B16.5.
• Đầy đủ chứng nhận chất lượng CO/CQ, tem kiểm định thiết bị PCCC theo quy định.

1.2. Vị trí và vai trò của van xả tràn trong hệ thống PCCC

Trong sơ đồ nguyên lý hệ thống chữa cháy tự động, van xả tràn được lắp trên đường ống cấp nước chính, ngay sau bơm chữa cháy và trước mạng đường ống nhánh dẫn tới các đầu phun mở. Van giữ vai trò như một "cửa van trung tâm", chỉ mở khi có sự cố cháy được xác nhận.

• Kích hoạt cấp nước diện rộng: Chỉ với một tín hiệu duy nhất, van xả tràn mở và cấp nước đồng thời cho toàn bộ các đầu phun mở trong vùng bảo vệ, giúp dập tắt đám cháy nhanh chóng trên diện tích lớn.
• Rút ngắn thời gian chữa cháy: So với van chữa cháy thông thường phải chờ đầu phun vỡ ở nhiệt độ nhất định, van deluge chủ động xả nước ngay khi phát hiện cháy.
• An toàn cho hệ thống: Nhờ cơ chế giữ áp bằng màng van, đường ống phía sau luôn ở trạng thái khô hoặc áp thấp, hạn chế rò rỉ và ăn mòn đường ống.
• Linh hoạt điều khiển: Có thể kích hoạt bằng điện, bằng khí nén, bằng áp lực nước hoặc bằng tay tại chỗ, đảm bảo vận hành ngay cả khi mất điện.

2. Cấu tạo và nguyên lý hoạt động của van xả tràn ShinYi

2.1. Cấu tạo chi tiết van xả tràn ShinYi (Deluge Valve)

• Thân van (Body): Chế tạo bằng gang cầu Ductile Iron GGG50, độ bền cao, chịu áp tốt. Toàn bộ bề mặt bên trong và bên ngoài được sơn phủ Epoxy chống ăn mòn, phù hợp môi trường ẩm ướt của nhà xưởng và hầm xe.
• Màng van (Diaphragm): Cao su EPDM gia cường vải dù nhiều lớp, đàn hồi tốt, chịu được nhiệt độ và hóa chất thông dụng, là bộ phận quyết định khả năng giữ kín và mở van.
• Nắp van và khoang trên (Cover): Tạo khoang áp lực điều khiển phía trên màng van, có lỗ thoát nước và cửa kết nối với hệ thống Trim.
• Hệ thống Trim (Pilot & Solenoid Valve): Bao gồm van điện từ (Solenoid Valve), van một chiều, van kim điều chỉnh lưu lượng, công tắc áp lực (Pressure Switch), đồng hồ đo áp suất, van xả tay khẩn cấp (Manual Release Valve) và bộ lọc nước nhỏ.
• Phụ kiện kèm theo: Chuông nước (Water Motor Alarm), van báo động, đường ống xả thử nghiệm và các khớp nối mặt bích.

2.2. Nguyên lý hoạt động

Van xả tràn ShinYi hoạt động dựa trên nguyên lý cân bằng áp lực giữa khoang trên và khoang dưới của màng van.

• Trạng thái chờ (Closed position): Áp lực nước từ đường ống cấp được dẫn qua hệ thống Trim vào khoang trên của màng van, tạo lực ép xuống lớn hơn lực đẩy từ phía dưới. Màng van được giữ kín trên đế van, nước không lưu thông qua van.
• Trạng thái kích hoạt (Active position): Khi có tín hiệu cháy, áp lực khoang trên được xả ra ngoài, mất cân bằng áp lực khiến màng van bị đẩy lên và van mở hoàn toàn, nước tràn vào mạng ống phía sau.

Van xả tràn ShinYi có thể được kích hoạt theo ba phương thức:

• Kích hoạt bằng điện: Tín hiệu từ tủ trung tâm báo cháy cấp điện cho van điện từ Solenoid, van này mở đường xả áp khoang trên và van xả tràn mở.
• Kích hoạt bằng áp lực khí hoặc nước: Công tắc áp lực hoặc van pilot cảm nhận sự thay đổi áp suất trong đường ống nhánh, tự động xả áp khoang trên.
• Kích hoạt bằng tay: Nhân viên vận hành mở van xả tay khẩn cấp đặt tại vị trí dễ tiếp cận, van xả tràn mở ngay lập tức kể cả khi hệ thống điện gặp sự cố.

3. Thông số kỹ thuật & Catalogue van xả tràn ShinYi

3.1. Bảng thông số kỹ thuật tiêu chuẩn

3.2. Tải Catalogue van xả tràn ShinYi (PDF)

Khách hàng và đơn vị thiết kế có thể tải catalogue van xả tràn ShinYi bản đầy đủ để tra cứu kích thước, bản vẽ mặt cắt, sơ đồ hệ thống Trim và hướng dẫn lắp đặt chi tiết.

Tải Catalogue van xả tràn ShinYi (PDF)

4. Phân loại và ứng dụng thực tế

4.1. Phân loại theo kích thước và phương thức kích hoạt

Theo kích thước, van xả tràn ShinYi được chia thành các nhóm DN50, DN65, DN80, DN100, DN125, DN150 và DN200, tương ứng với từng quy mô hệ thống và lưu lượng nước chữa cháy yêu cầu.

Theo phương thức kích hoạt, sản phẩm gồm các loại:

• Kích hoạt bằng điện (Electric Trim Kit): Sử dụng van điện từ kết nối với tủ báo cháy trung tâm, phù hợp công trình có hệ thống báo cháy tự động hoàn chỉnh.
• Kích hoạt bằng khí nén hoặc áp lực (Pneumatic / Hydraulic Trim Kit): Dùng cho hệ thống ống khô, hệ thống tiền hành động (Pre-action), nhạy với thay đổi áp suất đường ống.
• Kích hoạt thủ công (Manual): Trang bị van xả tay khẩn cấp, đảm bảo vận hành khi mất điện hoặc khi hệ thống điều khiển tự động gặp lỗi.

4.2. Ứng dụng trong các công trình PCCC

• Nhà xưởng sản xuất, khu công nghiệp, kho bãi hóa chất, xưởng gỗ, nhà máy may và nhà máy dệt.
• Trạm biến áp, phòng máy phát, kho chứa nhiên liệu và dung môi dễ cháy.
• Hầm giữ xe diện tích lớn, trung tâm thương mại, nhà ga và kho lạnh.
• Khu vực sân khấu, nhà kho chứa hàng có nguy cơ cháy lan nhanh.
• Hệ thống chữa cháy bằng bọt và hệ thống tạo màn ngăn cháy.

5. Hướng dẫn lắp đặt, bảo trì và lưu ý khi sử dụng

5.1. Sơ đồ và quy trình lắp đặt chuẩn PCCC

• Xác định vị trí lắp van trên đường ống cấp chính, đảm bảo van đặt đúng chiều dòng chảy theo mũi tên trên thân van.
• Lắp đặt giá đỡ và điểm neo chắc chắn, tránh truyền rung động và trọng lực đường ống lên thân van.
• Kết nối hệ thống Trim theo đúng sơ đồ nhà sản xuất: đường ống áp lực khoang trên, đường xả, van điện từ, công tắc áp lực và đồng hồ đo áp suất.
• Lắp van xả tay khẩn cấp ở độ cao thuận tiện, gần lối ra vào để nhân viên có thể thao tác nhanh.
• Lắp chuông nước (Water Motor Alarm) và đường ống xả thử nghiệm ra khu vực thoát nước an toàn.
• Kiểm tra kín toàn bộ mối nối bằng thử áp lực trước khi đưa hệ thống vào vận hành.

5.2. Các lỗi thường gặp và cách khắc phục

5.3. Quy trình bảo trì, kiểm tra định kỳ

• Kiểm tra áp lực khoang trên và khoang dưới định kỳ 3 đến 6 tháng một lần, ghi nhận thông số vào sổ theo dõi thiết bị.
• Thực hiện xả thử nghiệm van theo quy trình để kiểm chứng khả năng mở và đóng kín.
• Vệ sinh màng van và toàn bộ đường ống Trim, loại bỏ cặn bẩn và gỉ sắt.
• Kiểm tra hoạt động của van điện từ, công tắc áp lực và van xả tay khẩn cấp.
• Bổ sung hoặc thay thế gioăng, phớt và các chi tiết hao mòn theo khuyến cáo nhà sản xuất.

6. Bảng báo giá van xả tràn ShinYi

6.1. Yếu tố ảnh hưởng đến giá van xả tràn ShinYi

• Kích cỡ van: Van càng lớn (từ DN50 đến DN200) thì lượng vật liệu và chi phí gia công càng cao, giá thành tăng theo cấp kích thước.
• Cấp áp lực: Van PN16 có kết cấu thân và màng dày hơn, giá cao hơn van PN10 cùng kích cỡ.
• Bộ Trim đi kèm: Bộ Trim điện, khí nén hay thủ công có số lượng phụ kiện và mức độ phức tạp khác nhau, ảnh hưởng trực tiếp đến giá bán.
• Phụ kiện tùy chọn: Chuông nước, công tắc áp lực, đồng hồ đo áp suất, tủ điều khiển đi kèm.
• Khối lượng và tiến độ dự án: Đơn hàng số lượng lớn hoặc dự án có chính sách chiết khấu riêng sẽ có mức giá tốt hơn.

6.2. Báo giá tham khảo theo từng Size

Bảng dưới đây là khung kích thước để quý khách tham khảo và gửi yêu cầu báo giá. Giá van xả tràn ShinYi được cập nhật theo từng thời điểm và theo cấu hình bộ Trim cụ thể.

Lưu ý khi nhận báo giá: Giá trên chưa bao gồm thuế VAT, chi phí vận chuyển và chi phí lắp đặt tùy theo địa điểm công trình. Quý khách hàng dự án vui lòng liên hệ trực tiếp để nhận chính sách chiết khấu theo khối lượng đơn hàng.

Quý khách gửi yêu cầu báo giá van xả tràn ShinYi qua hotline 09 1800 6799 hoặc email [email protected] để được tư vấn cấu hình bộ Trim phù hợp với hệ thống.

7. Mua van xả tràn ShinYi chính hãng, đầy đủ CO/CQ ở đâu?

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao, trong đó có dòng van xả tràn ShinYi phục vụ các công trình PCCC trên toàn quốc.

Tiêu chí chọn đại lý phân phối van ShinYi uy tín:

• Có đầy đủ giấy tờ chứng nhận chất lượng CO/CQ và tem kiểm định thiết bị PCCC theo quy định.
• Cung cấp đúng chủng loại, đúng kích thước và cấu hình bộ Trim theo yêu cầu thiết kế.
• Có đội ngũ kỹ thuật hỗ trợ tư vấn chọn van, đọc bản vẽ và hướng dẫn lắp đặt tại công trình.
• Chính sách bảo hành 12 đến 24 tháng, có hàng dự phòng và phụ kiện thay thế.
• Giá bán cạnh tranh, chính sách chiết khấu rõ ràng cho nhà thầu và đơn vị thi công cơ điện.

Cam kết của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn:

• Hàng chính hãng ShinYi, đầy đủ CO/CQ và tem kiểm định PCCC.
• Bảo hành 12 đến 24 tháng theo tiêu chuẩn nhà sản xuất.
• Hỗ trợ kỹ thuật, tư vấn lắp đặt và kiểm tra van trong suốt quá trình vận hành.
• Giao hàng nhanh tại Thành phố Hồ Chí Minh và các tỉnh thành lân cận.

Thông tin liên hệ:

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]
• Website: tbcnSG.com

8. Câu hỏi thường gặp về van xả tràn ShinYi

8.1. Van xả tràn ShinYi khác gì van báo động (Alarm Valve)?

Van báo động thường dùng cho hệ thống sprinkler đầu phun kín, chỉ mở khi có đầu phun vỡ do nhiệt độ và kích hoạt chuông báo động cục bộ. Van xả tràn (Deluge Valve) dùng cho hệ thống đầu phun mở, mở theo tín hiệu chủ động và cấp nước đồng thời cho toàn bộ vùng bảo vệ với lưu lượng lớn.

8.2. Van xả tràn ShinYi được bảo hành bao lâu?

Sản phẩm được bảo hành từ 12 đến 24 tháng tùy theo cấu hình và chính sách của từng dự án, đi kèm hỗ trợ kỹ thuật trong suốt quá trình sử dụng.

8.3. Van xả tràn ShinYi có kích hoạt được khi mất điện không?

Có. Ngoài phương thức kích hoạt bằng điện qua van điện từ, van còn có thể mở bằng công tắc áp lực hoặc bằng van xả tay khẩn cấp, đảm bảo hệ thống chữa cháy vẫn vận hành khi mất điện.

8.4. Nên chọn cấp áp lực PN10 hay PN16 cho van xả tràn?

Việc chọn cấp áp lực phụ thuộc vào áp suất làm việc thực tế của hệ thống và yêu cầu thiết kế. Với hệ thống có cột áp cao hoặc nhà xưởng nhiều tầng, nên chọn van PN16 để đảm bảo độ bền và an toàn.

Để được tư vấn chi tiết về van xả tràn ShinYi, báo giá theo kích thước và cấu hình bộ Trim, quý khách vui lòng liên hệ hotline 09 1800 6799 hoặc gửi email tới [email protected]. Đội ngũ kỹ thuật của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn sẵn sàng hỗ trợ lựa chọn thiết bị phù hợp cho từng công trình PCCC.
