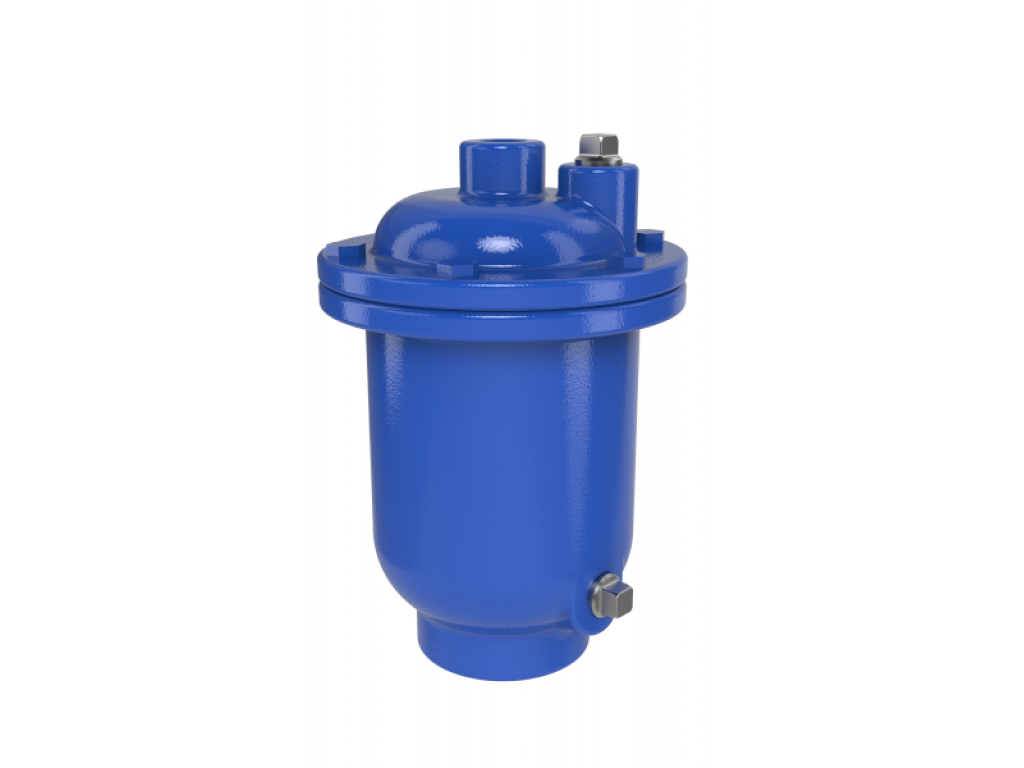

Van xả khí Cla-Val Series 34

Thông tin sản phẩm

Van xả khí Cla-Val nhập khẩu từ Mỹ. Hàng chất lượng cao đạt tiêu chuẩn FM (FM Approvals là nhà đánh giá và kiểm định quốc tế độc lập về chất lượng sản phẩm thuộc lĩnh vực công nghiệp có trụ sở tại Boston Hoa Kỳ trực thuộc tổ chức quốc tế FM Global

Các model của van xả khí Calvalve Serie 34:

  • 3450-AR332
  • 3475-AR332
  • 3410-AR332
  • 3410-AR316C
  • 3420-AR316C
  • 3410-AR532.3C
  • 3420-AR532.3C
  • 3410-AR332.6C
  • 3420-AR038C
  • 3430-AR038C
  • 3420-AR732C
  • 3430-AR732C
  • 3420-AR-HP500
  • 3420-AR-HP800

Van thoát khí Cla-Val Series 34 được thiết kế để thoát khí bị cuốn vào thu thập tại các điểm cao trong một đường ống. Van này liên tụcloại bỏ không khí khỏi hệ thống bằng cách giải phóng một lượng nhỏ không khí trước khi có thể xảy ra các túi khí lớn. Trong nhiều lần cài đặt, tiếp tục tích tụ không khí trong đường ống (thiếu van xả khí); gây ra công suất dòng chảy giảm từ từ; tiêu thụ điện năng tăng chậm;lúc đầu không đáng chú ý, cho đến khi dòng chảy giảm đột ngột, thậm chí dừng lại do khối không khí trong đường ống. Một vấn đề khác do không khí quá nhiều tích tụ là vỡ đường ống không rõ nguyên nhân.

Những đứt gãy này là chết do kết quả của sự lắng đọng mặt đất hoặc đường ống bị lỗi, Trường hợp như trong thực tế, các túi khí lớn của nó làm tăng đáng kể sự gia tăng áp suất (thường xảy ra) khi dòng chảy ngừng và bắt đầu gây ra vỡ.

Trong quá trình vận hành đường ống bình thường, không khí tích tụ ở điểm cao sẽ dịch chuyển chất lỏng trong van khí và hạ thấp mực nước liên quan vào phao.

Khi mức chất lỏng giảm xuống, nơi phao không còn nổi, phao giảm xuống và mở bệ cửa van và cho phép không khí tích tụ để thoát ra ngoài khí quyển. Sau khi không khí được giải phóng, mức chất lỏng trong van không khí tăng lên và đóng nắp lỗ van.

Đây chu kỳ tự động lặp lại khi không khí tích tụ bên trong van xả khí,do đó ngăn ngừa sự hình thành các túi khí

Kích thước van xả khí Cla-Val

Hình Sản Phẩm
Hình ảnh sản phẩm

Kích thước van xả khí yêu cầu xác định khối lượng không khí phải thoát ra từ các điểm cao của đường ống trong thời gian bình thường
hoạt động và đường kính của đường ống. Van thoát khí Series 34 chủ yếu được sử dụng để liên tục xả túi
không khí (khi chúng phát triển) từ điểm cao, do đó không quan trọng để xác định chính xác thể tích không khí được giải phóng.

Các ứng dụng điển hình khác bao gồm:

  • Máy bơm ly tâm
  • Bể thủy lực
  • Hệ thống khép kín
  • Đường nước thải

Lưu ý khi lắp đặt thoát xả khí Cla-Val Series 34

  • Van thoát khí Cla-Val Series 34 thường được lắp đặt ở các điểm cao trong đường ống và theo khoảng thời gian đều đặn, gần đúng 1/2 dặm, dọc theo đường ống đồng nhất.
  • Gắn thiết bị ở vị trí thẳng đứng trên đầu đường ống với một van cách ly được lắp đặt bên dưới mỗi van trong trường hợp này
    bảo dưỡng là bắt buộc.
  • Khoang có lỗ thoát khí đầy đủ và nên thoát nước.

Thông số của van xả khí Cla-Val Series 34

Hình ảnh

Hình ảnh

Hình ảnh

Hình ảnh

Thông số kỹ thuật

  • Sizes:  1/2", 3/4", 1", 2", 3" NPT
  • Pressure Ratings (see note):  150 psi, 175 psi, 300 psi, 600 psi, 800 psi
  • Temperature Range:  Water to 180°F
  • Materials: Body and Cover = Ductile Iron ASTM 536 65-45-12, Float =Stainless Steel, Internal Parts= Stainless Steel, Seal= VitonTM or Buna-N® (Standard)
  • Note: Vacuum check valves can be supplied on the discharge of all size airrelease valves to prevent airre-entering the system; during
    negative pressure conditions

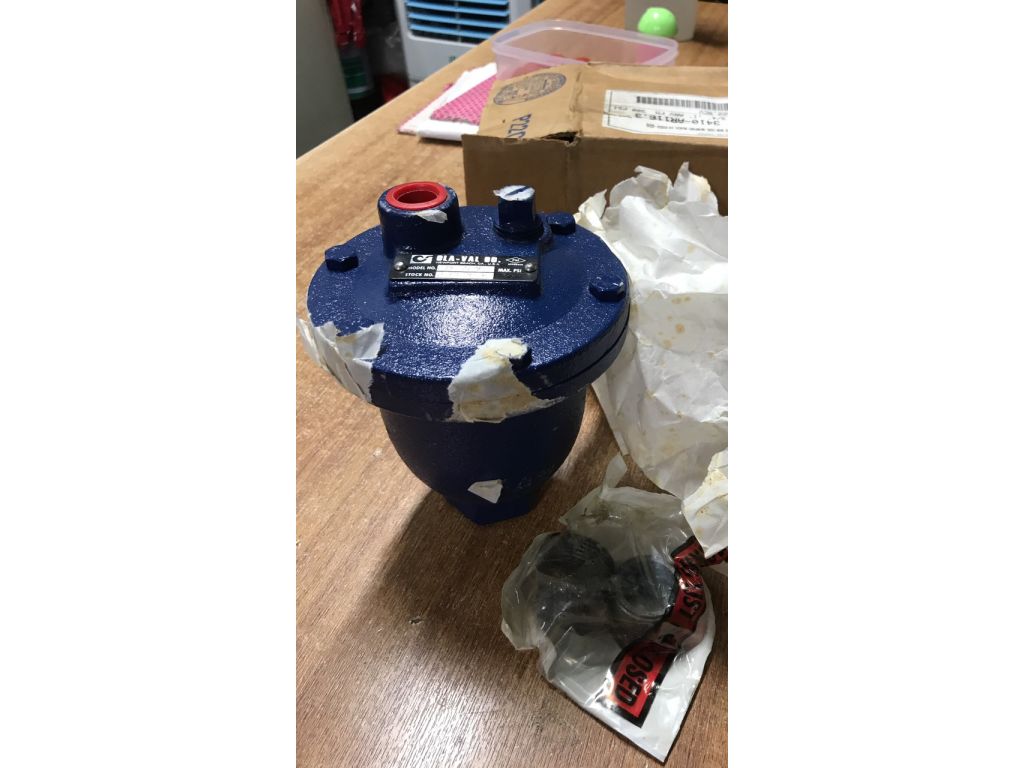

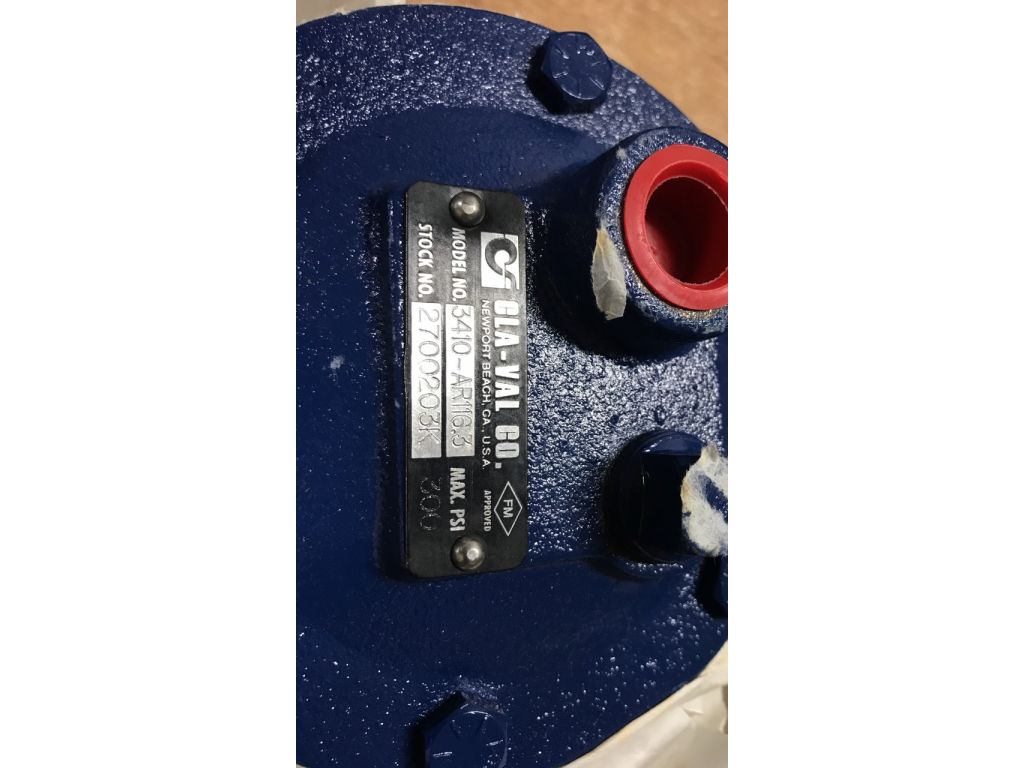

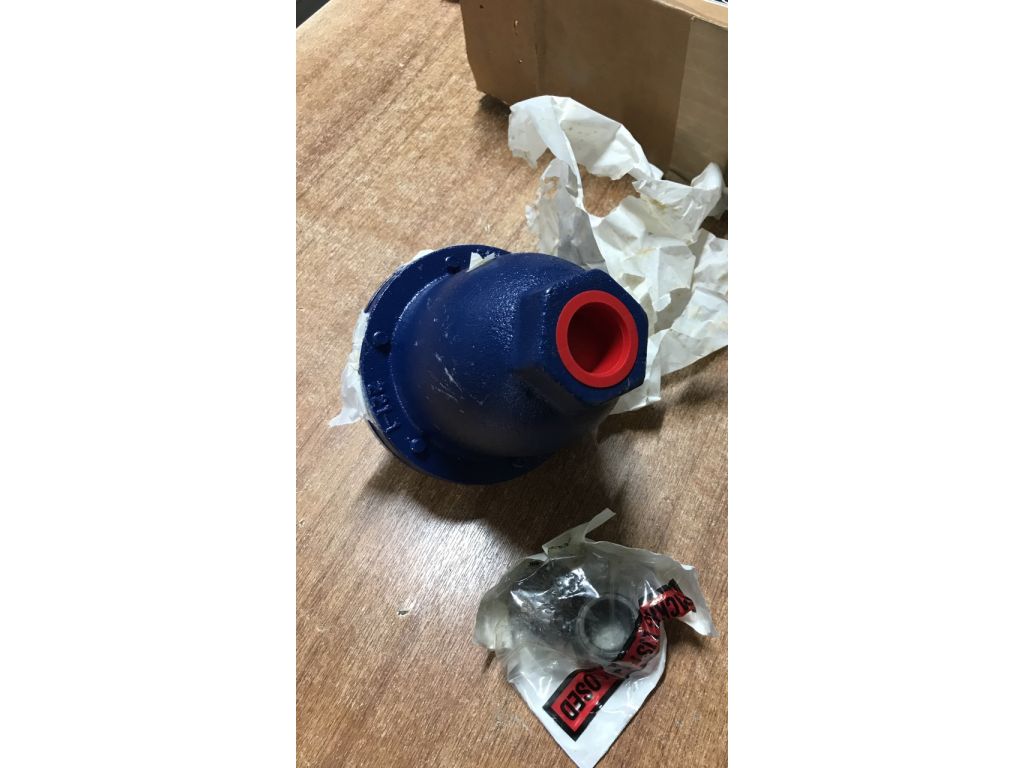

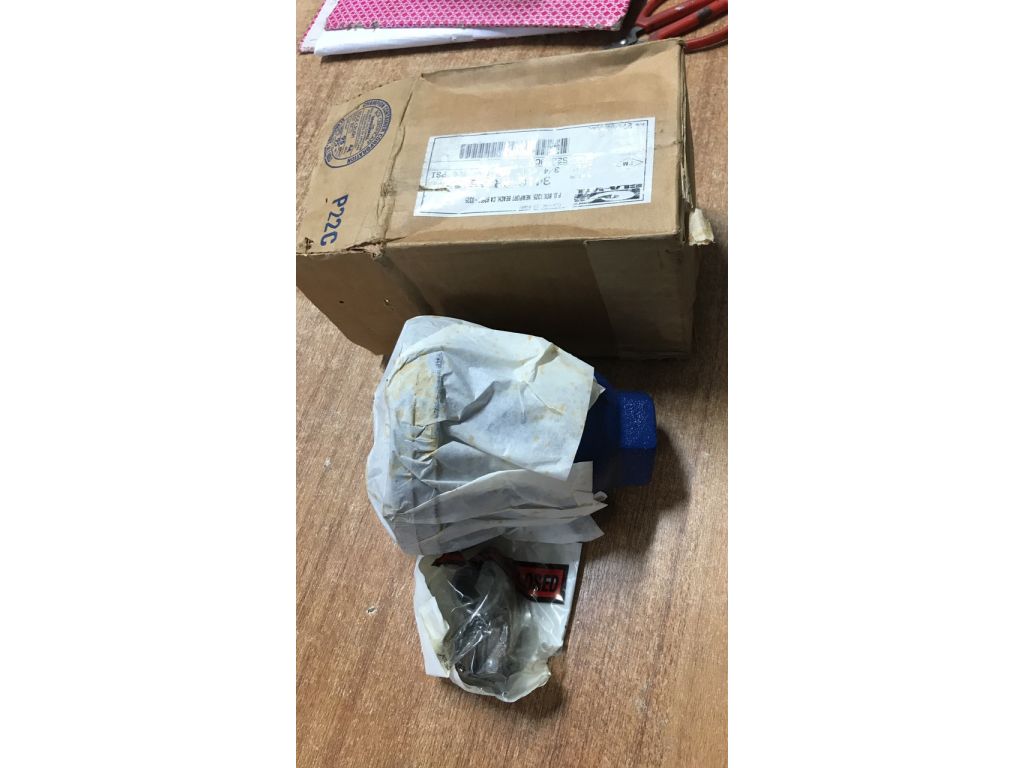

Hình ảnh sản phẩm

product image product image product image product image product image product image product image
