Van xả khí là một thiết bị không thể thiếu trong các hệ thống truyền dẫn chất lỏng, đóng vai trò giải phóng lượng khí dư thừa tích tụ bên trong đường ống. Trong kỹ thuật quốc tế, thiết bị này được gọi là Air Release Valve hoặc Air Vent Valve. Tại thị trường châu Á, trong tiếng Trung sản phẩm được gọi là 排气阀 (Páiqì fá) và trong tiếng Nhật là 空気抜弁 (Kūkinukiben). Tùy theo vùng miền hoặc thói quen kỹ thuật, chúng còn được gọi đơn giản là van thông hơi hoặc van xả khí tự động.
Sự xuất hiện của bọt khí trong đường ống là hệ quả tất yếu của quá trình bơm, sự thay đổi nhiệt độ hoặc do các phản ứng hóa học của lưu chất. Nếu không được loại bỏ kịp thời, các túi khí này sẽ gây ra hiện tượng "e" (air lock), làm giảm lưu lượng dòng chảy, gây rung lắc đường ống và nghiêm trọng hơn là dẫn đến hiện tượng va đập thủy lực (water hammer) phá hủy thiết bị. Do đó, việc hiểu rõ bản chất và vận hành đúng Van Xả Khí là yêu cầu bắt buộc đối với kỹ sư vận hành hệ thống.

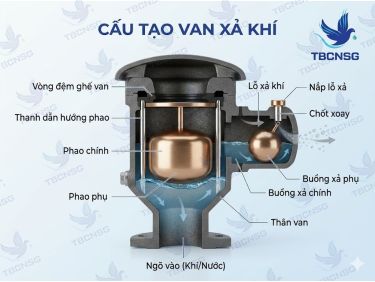

Cấu tạo chi tiết của van xả khí
Dù có nhiều biến thể về kiểu dáng, nhưng một thiết bị xả khí tiêu chuẩn thường bao gồm các bộ phận cốt lõi sau:
- Thân van (Body): Thường được đúc từ gang cầu, inox hoặc đồng. Đây là bộ phận chịu áp lực chính và bảo vệ các chi tiết bên trong. Vật liệu gang thường được sơn phủ Epoxy để chống ăn mòn.
- Nắp van (Cover): Kết nối với thân van bằng bu lông, có lỗ thoát khí ở phía trên. Nắp van cho phép tháo rời để vệ sinh và bảo trì định kỳ.
- Phao van (Float): Là bộ phận quan trọng nhất, thường làm bằng inox 304 hoặc nhựa tổng hợp cao cấp có trọng lượng nhẹ và độ bền cao. Phao sẽ di chuyển lên xuống theo mực nước bên trong thân van.
- Bộ phận truyền động và kim van (Lever & Needle): Kết nối giữa phao và lỗ thoát khí. Khi phao hạ xuống, cơ cấu này sẽ mở lỗ thoát để khí thoát ra ngoài.
- Gioăng làm kín (Seat/Seal): Thường làm bằng cao su EPDM hoặc NBR, đảm bảo van đóng kín hoàn toàn khi chất lỏng đầy trong thân, ngăn chặn rò rỉ nước ra ngoài.
Nguyên lý hoạt động của thiết bị
Nguyên lý vận hành của van dựa trên sự khác biệt về trọng lượng riêng giữa chất lỏng và chất khí, kết hợp với lực đẩy Archimedes. Quy trình hoạt động diễn ra qua các giai đoạn sau:
Giai đoạn hệ thống bắt đầu hoạt động: Khi chất lỏng được bơm vào đường ống, nó sẽ đẩy không khí hiện có đi trước. Khí đi vào thân van và thoát ra ngoài qua lỗ xả. Lúc này, phao van nằm ở vị trí thấp nhất.
Giai đoạn đóng van: Khi không khí thoát hết, chất lỏng tràn vào thân van. Lực đẩy Archimedes làm phao nâng lên, đẩy kim van hoặc đĩa van tì chặt vào gioăng làm kín, ngăn không cho chất lỏng thoát ra ngoài.
Giai đoạn xả khí định kỳ: Trong quá trình vận hành, khí hòa tan trong nước tích tụ lại tạo thành các túi khí lớn và di chuyển vào van. Khi lượng khí đủ lớn, mực chất lỏng trong thân van hạ xuống, phao rơi xuống theo và mở lỗ thoát khí. Sau khi khí thoát hết, mực nước lại dâng lên và đóng van lại. Chu kỳ này lặp lại hoàn toàn tự động.
Phân loại van xả khí phổ biến
Việc phân loại giúp người dùng dễ dàng xác định dòng sản phẩm phù hợp với đặc thù hệ thống. Dưới đây là bảng so sánh các dòng thiết bị xả khí thông dụng:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Vật liệu chế tạo | Gang, Inox, Đồng, Nhựa | Gang dùng cho nước sạch; Inox dùng cho hóa chất; Đồng dùng cho dân dụng. |
| Kiểu kết nối | Nối ren, Nối mặt bích | Nối ren (DN15-DN50) cho hệ thống nhỏ; Mặt bích (DN50 trở lên) cho công nghiệp. |
| Cấu tạo buồng khí | Bầu đơn, Bầu đôi | Bầu đôi có khả năng xả lưu lượng khí lớn hơn và nhanh hơn. |
| Môi trường làm việc | Nước sạch, Nước thải | Van nước thải có thiết kế thân dài để ngăn chất bẩn làm kẹt phao. |
Hướng dẫn lựa chọn van xả khí chuẩn kỹ thuật
Để chọn đúng cataloge van xả khí phù hợp, kỹ sư cần căn cứ vào các thông số sau:
- Áp suất làm việc (PN): Phải chọn van có áp suất định mức cao hơn áp suất tối đa của hệ thống (thường là PN10, PN16 hoặc PN25).
- Kích thước (DN): Kích thước van xả khí không nhất thiết phải bằng kích thước đường ống chính, thường chỉ cần từ DN15 đến DN50 tùy theo lưu lượng khí cần xả.
- Tiêu chuẩn mặt bích: Nếu dùng loại nối bích, cần kiểm tra tiêu chuẩn JIS, ANSI, BS hoặc DIN để đảm bảo lắp vừa với hệ thống hiện hữu.
- Nhiệt độ: Các hệ thống nước nóng hoặc lò hơi cần loại van có gioăng chịu nhiệt đặc biệt.
Kinh nghiệm thực tế: Một sai lầm phổ biến tại các công trình ở khu vực TP.HCM và Bình Dương là lắp đặt van xả khí có kích thước quá nhỏ so với lưu lượng bơm lớn. Điều này dẫn đến việc khí không thoát kịp, gây ra tiếng ồn lớn và rung giật tại các đoạn cua của đường ống. Ngoài ra, việc chọn vật liệu gang cho môi trường nước nhiễm mặn ở các vùng ven biển như Vũng Tàu mà không có lớp phủ bảo vệ đặc biệt sẽ khiến van nhanh chóng bị oxy hóa phần nắp xả.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, người dùng có thể gặp phải một số sự cố sau:
- Van bị rò rỉ nước ở lỗ thoát khí: Nguyên nhân thường do rác, cặn bẩn bám vào gioăng làm kín khiến van không đóng chặt. Cách xử lý là tháo nắp van và vệ sinh sạch sẽ bộ phận làm kín.
- Khí không thoát được: Phao có thể bị kẹt do cặn vôi hoặc bị móp méo do va đập thủy lực. Cần kiểm tra độ linh động của phao và thay thế nếu cần.
- Van phát ra tiếng rít lớn: Do lượng khí thoát ra quá nhanh qua lỗ xả nhỏ. Có thể cân nhắc lắp thêm van giảm áp hoặc thay dòng van có công suất xả lớn hơn.
- Thân van bị nứt vỡ: Thường do hiện tượng đóng băng (ở vùng lạnh) hoặc do áp suất hệ thống vượt quá ngưỡng cho phép. Cần kiểm tra lại thông số PN của thiết bị.
Hướng dẫn lắp đặt và bảo dưỡng
Vị trí lắp đặt tối ưu
Van xả khí phải được lắp đặt tại các điểm cao nhất trên sơ đồ đường ống, nơi không khí có xu hướng tích tụ. Ngoài ra, cần lắp đặt tại:
- Sau máy bơm để xả khí xâm nhập vào họng hút.
- Tại các đoạn đường ống dài nằm ngang (khoảng 500m - 800m nên có một van).
- Trước các thiết bị đo lường như đồng hồ nước để đảm bảo độ chính xác.
Lưu ý kỹ thuật: Luôn lắp một van bi hoặc van cổng nhỏ phía trước van xả khí. Việc này cho phép bạn cách ly thiết bị để bảo trì hoặc thay thế mà không cần phải dừng toàn bộ hệ thống hay xả hết nước trong đường ống.
Quy trình bảo dưỡng định kỳ
Nên thực hiện kiểm tra 6 tháng một lần:
- Đóng van chặn trước van xả khí.
- Tháo nắp van, kiểm tra tình trạng phao và gioăng cao su.
- Vệ sinh sạch bùn đất, cặn bám bên trong thân van.
- Kiểm tra lỗ thoát khí xem có bị côn trùng làm tổ gây tắc nghẽn không.
- Lắp lại và mở van chặn để kiểm tra độ kín.
Bảng tổng hợp so sánh các dòng van phổ biến
| Loại van | Vật liệu | Áp suất tối đa | Ứng dụng tiêu biểu |
|---|---|---|---|
| Van xả khí đồng ren | Đồng thau (Brass) | 10 bar | Hệ thống nước dân dụng, chung cư, điều hòa trung tâm. |
| Van xả khí gang mặt bích | Gang cầu (Ductile Iron) | 16 - 25 bar | Mạng lưới cấp nước đô thị, hệ thống PCCC công nghiệp. |
| Van xả khí Inox | SUS 304 / SUS 316 | 25 - 40 bar | Nhà máy thực phẩm, xử lý nước thải, hóa chất ăn mòn. |
Câu hỏi thường gặp về van xả khí
Tại sao van xả khí lại bị chảy nước liên tục?
Nên dùng van xả khí đơn hay van xả khí đôi?
Có cần lắp van xả khí cho hệ thống nước thải không?
Làm sao để biết van xả khí đang hoạt động tốt?
Van xả khí có thể lắp nằm ngang được không?
Tuổi thọ trung bình của một chiếc van xả khí là bao lâu?
Giá thành van xả khí phụ thuộc vào yếu tố nào?
Kết luận
Van xả khí đóng vai trò như một "lá phổi" giúp hệ thống đường ống vận hành trơn tru và bền bỉ. Việc lựa chọn đúng chủng loại, lắp đặt đúng vị trí và bảo trì định kỳ không chỉ giúp bảo vệ máy bơm, thiết bị đo mà còn tiết kiệm đáng kể chi phí vận hành cho doanh nghiệp. Hy vọng những chia sẻ kỹ thuật trên đây đã giúp bạn có cái nhìn toàn diện về dòng sản phẩm quan trọng này.
Để tìm hiểu thêm về các thông số kỹ thuật chi tiết, bạn có thể tham khảo thêm tại danh mục sản phẩm van xả khí của chúng tôi để có sự lựa chọn tối ưu nhất cho hệ thống của mình.
