Van xả áp, thường được biết đến với tên tiếng Anh là Relief Valve, là một thiết bị an toàn tối quan trọng trong các hệ thống thủy lực và khí nén. Trong thuật ngữ kỹ thuật tiếng Trung, thiết bị này được gọi là 溢流阀 (Yìliú fá), còn trong tiếng Nhật là リリーフ弁 (Rirīfu-ben). Tại thị trường Việt Nam, giới kỹ thuật thường gọi ngắn gọn là van xả hoặc van tràn. Vai trò chính của Van xả áp (Relief valve) là bảo vệ hệ thống khỏi tình trạng quá áp bằng cách xả bớt lưu chất (chất lỏng hoặc khí) ra ngoài hoặc quay về bồn chứa khi áp suất vượt ngưỡng cài đặt. Sự hiện diện của thiết bị này giúp ngăn chặn các sự cố cháy nổ, nứt vỡ đường ống, đảm bảo an toàn cho cả người vận hành và tài sản thiết bị trong các nhà máy nhiệt điện, hóa chất, thực phẩm và xử lý nước.

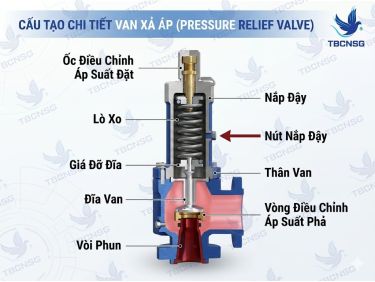

Một chiếc van xả áp tiêu chuẩn được cấu thành từ nhiều bộ phận cơ khí chính xác, mỗi bộ phận đảm nhận một vai trò riêng biệt để đảm bảo tính ổn định khi vận hành:
- Thân van (Body): Là bộ phận chịu lực chính, chứa đựng toàn bộ các linh kiện bên trong. Vật liệu chế tạo thường là gang (Cast Iron), đồng (Bronze), thép (Carbon Steel) hoặc inox (Stainless Steel 304/316) tùy thuộc vào môi trường lưu chất và áp suất làm việc.
- Đĩa van (Disc/Poppet): Bộ phận trực tiếp đóng/mở dòng chảy. Đĩa van thường được làm từ vật liệu cứng, chịu mài mòn cao như inox 316 hoặc được bọc cao su chịu nhiệt để tăng độ kín thít.
- Lò xo (Spring): Thành phần quan trọng nhất quyết định áp suất xả của van. Lò xo được thiết kế với độ đàn hồi chính xác để chống lại áp suất của lưu chất.
- Vít điều chỉnh (Adjusting Screw): Nằm ở phía trên cùng, dùng để nén hoặc nới lỏng lò xo, từ đó thay đổi giá trị áp suất cài đặt (Set Pressure).
- Nắp van (Bonnet): Bảo vệ lò xo và các bộ phận chuyển động bên trong khỏi tác động của môi trường bên ngoài.
- Gioăng làm kín (Gasket/O-ring): Ngăn ngừa rò rỉ lưu chất ra môi trường bên ngoài, thường làm từ PTFE, EPDM hoặc Viton.
Các tiêu chuẩn thiết kế như ASME Section VIII, API 520 thường được áp dụng nghiêm ngặt trong quá trình chế tạo để đảm bảo sai số áp suất thấp nhất có thể.
Nguyên lý hoạt động của thiết bị
Nguyên lý vận hành của van xả áp dựa trên sự cân bằng lực giữa lực đàn hồi của lò xo và lực đẩy của áp suất lưu chất trong đường ống. Quá trình này diễn ra qua ba trạng thái cơ bản:
Trạng thái đóng: Khi áp suất hệ thống thấp hơn áp suất cài đặt, lực lò xo sẽ đẩy đĩa van ép chặt vào ghế van (Seat). Lúc này, lưu chất không thể đi qua van, hệ thống hoạt động bình thường.
Trạng thái mở (Xả áp): Khi áp suất trong đường ống tăng cao và vượt quá lực nén của lò xo, áp lực này sẽ đẩy đĩa van lên trên. Khe hở được tạo ra cho phép lưu chất thoát ra ngoài. Khác với van an toàn (Safety Valve) mở bung tức thì, thiết bị van xả áp thường mở từ từ và tỷ lệ thuận với mức độ tăng áp suất.
Trạng thái đóng lại: Sau khi một lượng lưu chất được xả ra, áp suất hệ thống giảm xuống dưới mức cài đặt. Lực lò xo lúc này lại thắng thế, đẩy đĩa van về vị trí ban đầu, đóng kín dòng chảy.
Trong thực tế vận hành tại các khu công nghiệp ở TP.HCM và Bình Dương, một sai lầm phổ biến là nhầm lẫn giữa van xả áp và van an toàn. Van xả áp được thiết kế để mở dần dần, phù hợp cho chất lỏng (không nén được), trong khi van an toàn mở nhanh và hoàn toàn, dùng cho hơi nóng hoặc khí nén. Việc lắp đặt sai loại có thể dẫn đến hiện tượng "chattering" (đóng mở liên tục) gây hỏng hóc thiết bị nhanh chóng.
Phân loại van xả áp phổ biến
Để đáp ứng nhu cầu đa dạng trong công nghiệp, van xả áp được phân chia thành nhiều dòng sản phẩm khác nhau dựa trên cấu tạo và ứng dụng:

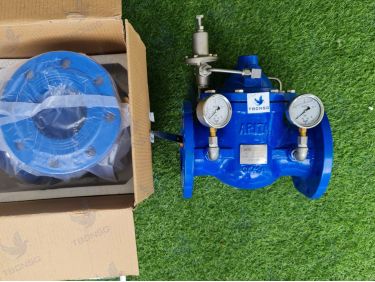

| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo cơ chế hoạt động | Tác động trực tiếp & Tác động gián tiếp (Pilot) | Van trực tiếp cấu tạo đơn giản; Van Pilot dùng cho hệ thống áp suất rất cao. |
| Theo vật liệu | Gang, Đồng, Inox 304/316 | Inox dùng cho hóa chất; Gang dùng cho hệ thống nước sạch thông thường. |
| Theo kiểu kết nối | Nối ren & Nối mặt bích (JIS, ANSI, DIN) | Nối ren cho size nhỏ (DN15-DN50); Mặt bích cho size lớn (DN50 trở lên). |
| Theo môi trường | Van xả áp nước, Van xả áp dầu thủy lực | Tùy chỉnh lò xo và gioăng để tương thích với độ nhớt lưu chất. |
Hướng dẫn lựa chọn van xả áp phù hợp
Việc chọn đúng cataloge van xả áp không chỉ đảm bảo an toàn mà còn tối ưu chi phí đầu tư. Dưới đây là các thông số kỹ thuật bạn cần lưu ý:
- Áp suất cài đặt (Set Pressure): Phải cao hơn áp suất làm việc bình thường nhưng thấp hơn áp suất thiết kế tối đa của hệ thống.
- Kích thước kết nối (DN): Phải tương ứng với lưu lượng cần xả. Nếu chọn van quá nhỏ, áp suất sẽ không được giải tỏa kịp thời.
- Vật liệu thân van: Chọn inox cho môi trường ăn mòn, đồng cho nước sạch và thép cho nhiệt độ cao.
- Tiêu chuẩn mặt bích: Đảm bảo khớp với tiêu chuẩn của hệ thống hiện hữu (ví dụ: JIS 10K, ANSI 150, PN16).
Kinh nghiệm từ các dự án xử lý nước thải tại Đồng Nai cho thấy, nhiều đơn vị thường chọn van xả áp có kích thước bằng đúng kích thước đường ống chính. Đây là một sự lãng phí không cần thiết. Kích thước van nên được tính toán dựa trên lưu lượng xả cần thiết (Relieving Capacity) thay vì kích thước đường ống cấp.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành lâu dài, van xả áp có thể gặp một số vấn đề kỹ thuật sau:
- Rò rỉ tại ghế van: Do có cặn bẩn, rác kẹt giữa đĩa van và ghế van hoặc bề mặt làm kín bị trầy xước. Cách xử lý là tháo van, vệ sinh sạch sẽ hoặc mài lại bề mặt tiếp xúc.
- Van không mở đúng áp suất cài đặt: Thường do lò xo bị mỏi sau thời gian dài sử dụng hoặc bị kẹt cơ khí. Cần kiểm tra và hiệu chuẩn lại hoặc thay thế lò xo mới.
- Hiện tượng Chattering (Rung lắc mạnh): Xảy ra khi van quá lớn so với lưu lượng thực tế hoặc đường ống đầu vào quá dài. Cần tính toán lại kích thước van hoặc thay đổi vị trí lắp đặt.
- Rò rỉ ở nắp van: Do gioăng làm kín bị lão hóa hoặc vít nắp bị lỏng. Giải pháp là thay gioăng mới và siết chặt lại các bu lông.
Hướng dẫn bảo dưỡng định kỳ
Để van xả áp chính hãng hoạt động bền bỉ, công tác bảo trì cần được thực hiện định kỳ 6 tháng hoặc 1 năm một lần:
- Kiểm tra trực quan: Quan sát các dấu hiệu rò rỉ bên ngoài, rỉ sét hoặc ăn mòn hóa học trên thân van.
- Thử nghiệm vận hành (Pop test): Nâng áp suất hệ thống lên mức cài đặt để kiểm tra xem van có mở và đóng lại chính xác hay không.
- Vệ sinh nội bộ: Tháo rời các bộ phận, làm sạch cặn bẩn bám trên lò xo và đĩa van.
- Bôi trơn: Sử dụng các loại mỡ chịu nhiệt phù hợp cho các bộ phận chuyển động nếu cần thiết.
Hướng dẫn lắp đặt đúng kỹ thuật
Vị trí lắp đặt ảnh hưởng trực tiếp đến độ nhạy của van. Bạn nên tuân thủ các nguyên tắc sau:
- Lắp van theo phương thẳng đứng, vít điều chỉnh hướng lên trên để đảm bảo trọng lực không làm lệch tâm đĩa van.
- Vị trí lắp đặt phải càng gần nguồn gây tăng áp càng tốt (ví dụ: ngay sau bơm hoặc trên bồn chứa).
- Đường ống xả từ van nên có kích thước bằng hoặc lớn hơn kích thước cửa ra của van và hạn chế tối đa các đoạn co nối để giảm áp suất phản hồi (Back pressure).
- Không lắp đặt van chặn (Gate valve/Ball valve) giữa hệ thống và van xả áp trừ trường hợp có quy trình khóa an toàn đặc biệt.
Bảng tổng hợp so sánh các dòng van xả áp
| Loại van | Vật liệu chính | Áp suất tối đa | Nhiệt độ làm việc | Ứng dụng tiêu biểu |
|---|---|---|---|---|
| Van xả áp đồng | Đồng (Bronze) | PN16 | Dưới 120°C | Hệ thống cấp nước tòa nhà, PCCC. |
| Van xả áp gang | Gang (Cast Iron) | PN16/PN25 | Dưới 200°C | Nhà máy công nghiệp, xử lý nước. |
| Van xả áp inox | SUS304 / SUS316 | PN40 / Class 300 | Dưới 400°C | Hóa chất, thực phẩm, dược phẩm. |
Để nhận được thông tin chi tiết về thông số kỹ thuật, quý khách có thể tham khảo thêm bảng giá van xả áp từ các đơn vị phân phối uy tín để có sự chuẩn bị tốt nhất về ngân sách.
Câu hỏi thường gặp về van xả áp
Van xả áp có phải là van giảm áp không?
Làm sao để biết van xả áp đang bị hỏng?
Có thể tự điều chỉnh áp suất xả tại công trình không?
Tại sao van xả áp inox lại đắt hơn van gang?
Bao lâu thì nên kiểm định van xả áp một lần?
Van xả áp có dùng được cho hơi nóng (steam) không?
Ký hiệu Relief Valve trên bản vẽ kỹ thuật là gì?
Kết luận
Van xả áp đóng vai trò như một "chốt chặn" an toàn cuối cùng, bảo vệ hệ thống đường ống khỏi những rủi ro do quá áp gây ra. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn thiết bị không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm đáng kể chi phí bảo trì, sửa chữa. Hy vọng những chia sẻ kỹ thuật trên đây sẽ giúp bạn có cái nhìn toàn diện và đưa ra quyết định đúng đắn khi trang bị thiết bị này cho công trình của mình.
