Trong bất kỳ hệ thống bơm nước nào, hiện tượng búa nước (water hammer) luôn là mối nguy thường trực đối với đường ống, mối nối, mặt bích và đặc biệt là cánh bơm. Khi dòng chảy đột ngột bị chặn lại do bơm dừng, van đóng nhanh hoặc mất điện, cột áp ngược sẽ tạo ra xung lực áp suất cực lớn lan truyền dọc theo tuyến ống, gây tiếng va đập kim loại, rung lắc và về lâu dài làm nứt vỡ thiết bị. Van một chiều Wonil WHL-10 (Hammerless Check Valve) ra đời chính là giải pháp kỹ thuật chuyên biệt để xử lý vấn đề này, giúp dòng chảy một chiều được kiểm soát êm ái và triệt tiêu xung lực ngược ngay tại vị trí lắp đặt.
Bài viết dưới đây của Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, thông số kỹ thuật và những ứng dụng thực tế của dòng van một chiều Wonil WHL-10, giúp quý khách hàng có cơ sở lựa chọn chính xác cho công trình của mình.

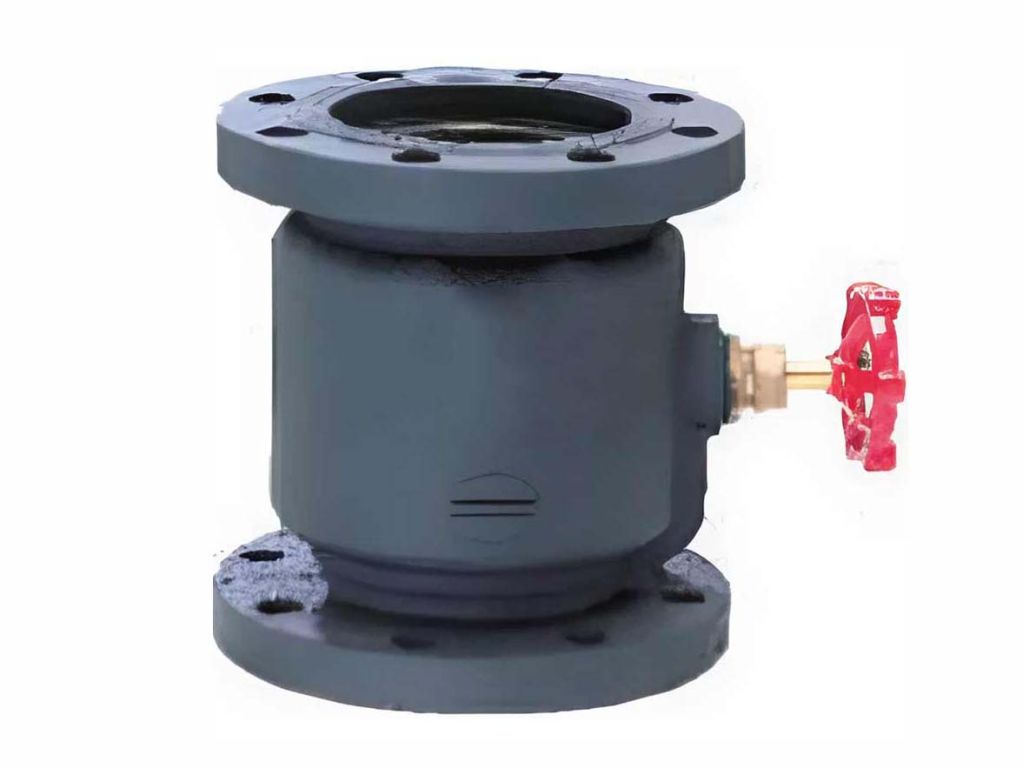

Van một chiều Wonil WHL-10 là dòng van một chiều kiểu chống va (hammerless check valve), được thiết kế để cho phép dòng chất lỏng chỉ đi theo một hướng nhất định và tự động ngăn dòng chảy ngược khi bơm ngừng hoạt động. Điểm khác biệt cốt lõi so với van một chiều thông thường nằm ở kết cấu giảm chấn bên trong: hành trình đóng của cánh van được hãm lại theo từng giai đoạn thay vì đóng sập tức thời, nhờ đó triệt tiêu gần như hoàn toàn xung lực áp suất sinh ra trong quá trình ngắt dòng.
Sản phẩm được sản xuất với thân van bằng gang xám GC200, cánh van và lớp lót bằng đồng CAC406 kết hợp cao su chống thấm NBR, kết nối mặt bích theo tiêu chuẩn JIS 10K. Với dải kích cỡ trải rộng từ DN50 đến DN300, áp lực vận hành thực tế tối đa 1.6 MPa (16 bar) và khả năng chịu nhiệt độ chất lỏng từ 5°C đến 90°C, WHL-10 là lựa chọn tiêu chuẩn cho các trạm bơm nước trục đứng, hệ thống cấp thoát nước và các tuyến ống áp lực có nguy cơ búa nước cao.
Thân van được đúc từ gang xám GC200 – loại vật liệu có độ bền nén cao, khả năng chịu ăn mòn tốt trong môi trường nước sạch và chi phí hợp lý. Bề mặt thân van được xử lý sơn epoxy chống gỉ, đảm bảo tuổi thọ cao ngay cả khi lắp đặt trong hầm bơm ẩm ướt hoặc ngoài trời.
Cánh van và lớp lót được chế tạo bằng đồng CAC406, một loại đồng thau đúc có khả năng chống ăn mòn và chống mài mòn vượt trội so với gang hoặc thép không gỉ trong môi trường nước. Bề mặt tiếp xúc làm kín được bọc cao su NBR (Nitrile Butadiene Rubber), vật liệu có độ đàn hồi cao, chống thấm tốt và chịu được nước có lẫn tạp chất nhẹ. Sự kết hợp giữa đồng CAC406 và cao su NBR tạo ra lớp làm kín mềm, giúp van đóng kín tuyệt đối mà không gây tiếng động kim loại.
Khi bơm hoạt động, áp lực dòng chảy thắng lực đàn hồi của lò xo và đẩy cánh van mở ra hoàn toàn, chất lỏng lưu thông theo một chiều với tổn thất áp suất thấp. Khi bơm dừng, dòng chảy bắt đầu đảo chiều và tác động lên cánh van. Lúc này, cơ cấu giảm chấn sẽ điều tiết hành trình đóng: cánh van không sập xuống ngay mà di chuyển chậm dần theo một quỹ đạo được kiểm soát, chia quá trình đóng thành nhiều bước nhỏ.
Nhờ việc phân tán động năng của cột nước ngược thành nhiều xung lực nhỏ thay vì một xung lực duy nhất, áp suất đỉnh sinh ra trong đường ống được giảm đáng kể. Kết quả là đường ống, mặt bích và bơm không còn phải chịu những cú va đập dữ dội, tiếng ồn và rung động trong hệ thống cũng giảm rõ rệt, tuổi thọ toàn bộ hệ thống bơm được kéo dài.
| Thông số | Chi tiết |
|---|---|
| Model | Wonil WHL-10 (Hammerless Check Valve) |
| Loại van | Van một chiều chống va, giảm chấn búa nước |
| Thân van | Gang xám GC200 |
| Cánh van và lớp lót | Đồng CAC406 |
| Vật liệu làm kín | Cao su chống thấm NBR |
| Kết nối | Mặt bích tiêu chuẩn JIS 10K |
| Áp lực vận hành thực tế tối đa | 1.6 MPa (16 bar) |
| Dải kích cỡ | DN50 đến DN300 |
| Nhiệt độ chất lỏng | 5°C đến 90°C |
| Ứng dụng tiêu biểu | Trạm bơm nước trục đứng, hệ thống cấp thoát nước, tuyến ống áp lực |
Đây là ứng dụng chính và được khuyến nghị cho dòng WHL-10. Trong trạm bơm trục đứng, đường ống đẩy thường có cột áp lớn và chiều dài đáng kể, khi bơm dừng đột ngột sẽ tạo ra xung lực ngược rất mạnh. Van một chiều chống va lắp trên đường ống đẩy giúp chặn dòng chảy ngược và phân tán xung lực, bảo vệ bơm, khớp nối và mặt bích đường ống.
Với các tòa nhà cao tầng, cột áp tĩnh lớn khiến hiện tượng búa nước càng nghiêm trọng. Van WHL-10 giúp ổn định áp lực, giảm tiếng ồn và rung động truyền theo đường ống lên các tầng trên.
Trong hệ thống phòng cháy chữa cháy, việc bơm dừng và khởi động liên tục theo tín hiệu áp lực tạo ra nhiều chu kỳ đóng mở. Van một chiều chống va giúp các chu kỳ này diễn ra êm ái, tránh hư hỏng van và đường ống.
Van một chiều Wonil WHL-10 cũng được dùng trong các trạm xử lý nước thải, trạm bơm thoát nước mưa và hệ thống tuần hoàn nước công nghiệp, nơi yêu cầu ngăn dòng chảy ngược và hạn chế tối đa rung động đường ống.
Van một chiều thông thường có kết cấu đơn giản, cánh van đóng sập ngay khi dòng chảy đảo chiều. Cách đóng này tiết kiệm chi phí nhưng lại là nguyên nhân chính gây ra búa nước trong các hệ thống có cột áp lớn. Ngược lại, van một chiều chống va như Wonil WHL-10 sở hữu cơ cấu giảm chấn giúp hành trình đóng diễn ra từ từ và có kiểm soát, biến một xung lực lớn thành nhiều xung lực nhỏ được hấp thụ dần.
Về chi phí đầu tư ban đầu, van chống va có giá cao hơn van một chiều thường. Tuy nhiên, nếu tính đến chi phí sửa chữa đường ống, thay thế mặt bích, khắc phục sự cố bơm và thời gian ngừng sản xuất do búa nước gây ra, việc đầu tư van chống va là bài toán kinh tế rõ ràng, đặc biệt với các trạm bơm công suất lớn.
