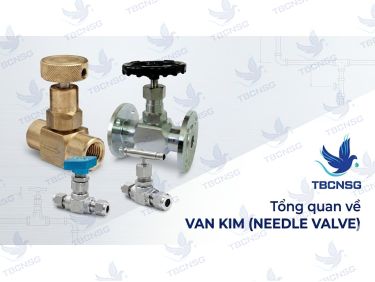

Van kim, trong tiếng Anh được gọi là Needle Valve, tiếng Trung là 针阀 (Zhēn fá) và tiếng Nhật là ニードルバルブ (Nīdoru barubu). Đây là một loại van điều chỉnh lưu lượng cực kỳ chính xác, thường được sử dụng trong các hệ thống đòi hỏi sự kiểm soát khắt khe về lưu lượng chất lỏng hoặc khí. Khác với các dòng van bi hay van cổng vốn thiên về chức năng đóng/mở hoàn toàn, van kim được thiết kế với một trục van nhọn như hình mũi kim, cho phép người vận hành điều chỉnh dòng chảy ở mức độ vi mô.
Trong ngành công nghiệp hiện đại, dòng Van Kim đóng vai trò là "người gác cổng" tận tụy trong các phòng thí nghiệm, hệ thống thủy lực, khí nén và các ứng dụng đo lường. Khả năng chịu áp suất cao và kiểm soát dòng chảy tinh tế khiến nó trở thành thiết bị không thể thay thế trong các sơ đồ công nghệ phức tạp.

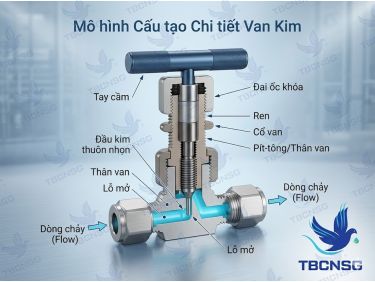

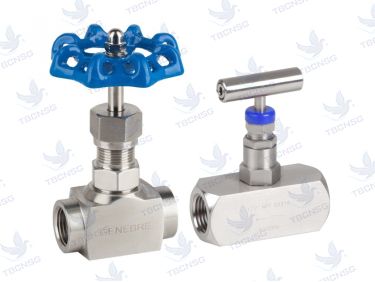

Cấu tạo chi tiết của van kim
Một chiếc van kim tiêu chuẩn được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều được chế tác tỉ mỉ để đảm bảo độ kín và độ bền:
- Thân van (Body): Thường được chế tạo bằng phương pháp đúc hoặc rèn từ inox 304, inox 316, thép carbon hoặc đồng thau. Thân van là nơi chịu áp lực chính và chứa các đường dẫn dòng chảy.
- Trục van và mũi kim (Stem & Needle): Đây là bộ phận quan trọng nhất. Đầu trục van được gia công nhọn (hình côn) để khớp chính xác vào ghế van. Vật liệu thường là thép không gỉ cứng để chống mài mòn.
- Nắp van (Bonnet): Bộ phận kết nối với thân van, giữ trục van cố định và cho phép trục xoay hoặc di chuyển tịnh tiến.
- Gioăng làm kín (Packing): Thường làm từ PTFE (Teflon) hoặc Graphite để ngăn chặn rò rỉ môi chất ra ngoài theo đường trục van.
- Tay vặn (Handle): Thường có dạng hình tròn hoặc thanh gạt, giúp người dùng thao tác xoay trục van dễ dàng.
Các tiêu chuẩn thiết kế phổ biến cho dòng thiết bị van kim bao gồm ASME B16.34 (về áp suất và nhiệt độ) và API 598 (về kiểm tra và thử nghiệm), đảm bảo thiết bị vận hành an toàn trong các môi trường khắc nghiệt.
Nguyên lý hoạt động của van kim
Nguyên lý hoạt động của van kim dựa trên sự chuyển động tịnh tiến của mũi kim so với ghế van (seat). Khi người vận hành xoay tay vặn theo chiều kim đồng hồ, trục van sẽ đi xuống, mũi kim dần tiến vào lỗ thoát của ghế van. Do mũi kim có hình dạng thuôn nhọn, diện tích lưu thông của dòng chảy sẽ bị thu hẹp dần một cách tuyến tính.
Khi mũi kim chạm hẳn vào ghế van, dòng chảy sẽ bị ngắt hoàn toàn. Ngược lại, khi xoay ngược chiều kim đồng hồ, mũi kim rút lên, mở rộng khoảng trống cho môi chất đi qua. Điểm đặc biệt là bước ren trên trục van kim thường rất mịn, cho phép thực hiện nhiều vòng quay chỉ để thay đổi một lượng nhỏ lưu lượng, từ đó đạt được độ chính xác cực cao mà các loại van khác không làm được.
Kinh nghiệm kỹ thuật: Nhiều người lầm tưởng van kim có thể dùng để đóng ngắt nhanh. Thực tế, việc siết quá chặt tay vặn khi đóng van có thể làm biến dạng mũi kim hoặc hỏng ghế van, dẫn đến tình trạng van không còn độ kín tuyệt đối sau một thời gian sử dụng. Hãy luôn thao tác nhẹ nhàng khi van đã đi đến điểm cuối của hành trình.
Phân loại van kim phổ biến
Tùy thuộc vào nhu cầu sử dụng, dòng van kim chính hãng được chia thành nhiều loại dựa trên các tiêu chí khác nhau:
Phân loại theo vật liệu
- Van kim Inox (SS304, SS316): Khả năng chống ăn mòn tốt, chịu nhiệt độ cao, dùng cho hóa chất, thực phẩm, dầu khí.
- Van kim Đồng (Brass): Thường dùng cho hệ thống khí nén, nước sạch hoặc các ứng dụng áp suất thấp hơn.
- Van kim Thép Carbon: Dùng cho các hệ thống dầu thủy lực hoặc các môi chất không có tính ăn mòn cao.
Phân loại theo kiểu kết nối
| Kiểu kết nối | Đặc điểm | Ứng dụng phổ biến |
|---|---|---|
| Ren (NPT/BSPT) | Dễ lắp đặt, phổ biến nhất | Hệ thống đường ống nhỏ, khí nén |
| Hàn (Socket Weld) | Độ kín tuyệt đối, chịu áp cực cao | Nhà máy nhiệt điện, hóa chất độc hại |
| Mặt bích (Flanged) | Dễ tháo lắp bảo trì | Đường ống công nghiệp lớn |
| Nối ống (Tube Fitting) | Dùng cho ống cứng nhỏ (tube) | Hệ thống đo lường, instrumentation |
Hướng dẫn lựa chọn van kim phù hợp
Để chọn được một chiếc van kim tối ưu cho hệ thống, kỹ sư cần xem xét các yếu tố kỹ thuật sau:
- Áp suất làm việc: Xác định áp suất tối đa (ví dụ: 3000 psi, 6000 psi hoặc 10000 psi) để chọn độ dày thân van phù hợp.
- Nhiệt độ môi chất: Ảnh hưởng trực tiếp đến vật liệu gioăng làm kín (PTFE chịu nhiệt thấp hơn Graphite).
- Đặc tính môi chất: Nếu là lưu chất ăn mòn, bắt buộc phải dùng Inox 316 hoặc các hợp kim đặc biệt.
- Kích thước (DN/Inch): Phải tương thích với đường ống hiện tại để tránh hiện tượng thắt nút cổ chai hoặc lãng phí.
Sai lầm thực tế: Tại các dự án ở khu công nghiệp tại Bình Dương và TP.HCM, chúng tôi thường gặp trường hợp khách hàng chọn van kim có kích thước quá lớn so với lưu lượng thực tế cần điều chỉnh. Điều này khiến việc kiểm soát dòng chảy trở nên khó khăn vì chỉ cần nhích nhẹ tay vặn, lưu lượng đã thay đổi quá nhiều so với mong muốn.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, cataloge van kim thường ghi nhận một số vấn đề sau:
- Rò rỉ ở cổ van: Thường do gioăng làm kín bị mòn hoặc khô. Cách xử lý: Siết nhẹ đai ốc nắp van hoặc thay thế gioăng mới.
- Kẹt trục van: Do môi chất bẩn bám cặn hoặc trục van bị oxy hóa. Cách xử lý: Vệ sinh trục van và bôi trơn bằng mỡ chuyên dụng.
- Van đóng không kín: Mũi kim hoặc ghế van bị trầy xước do tạp chất cứng trong dòng chảy. Cách xử lý: Tháo van kiểm tra, nếu vết xước nhẹ có thể rà lại, nếu nặng phải thay mới.
- Tay vặn bị lỏng: Do vít định vị tay vặn bị trôi. Cách xử lý: Siết chặt lại vít lục giác trên tay vặn.
Hướng dẫn lắp đặt và bảo dưỡng
Việc lắp đặt đúng kỹ thuật quyết định 50% tuổi thọ của thiết bị. Khi lắp đặt van kim, cần lưu ý:
- Chiều dòng chảy: Luôn lắp theo hướng mũi tên đúc nổi trên thân van. Thông thường, dòng chảy sẽ đi từ dưới mũi kim đi lên.
- Vệ sinh đường ống: Trước khi lắp, hãy thổi sạch bụi bẩn, xỉ hàn trong ống để tránh làm hỏng ghế van ngay lần đầu vận hành.
- Vị trí lắp đặt: Nên lắp ở nơi dễ tiếp cận để thuận tiện cho việc điều chỉnh và bảo trì định kỳ.
Về bảo dưỡng, nên kiểm tra định kỳ 6-12 tháng một lần. Kiểm tra độ trơn tru của trục van và tình trạng rò rỉ tại các điểm kết nối. Đối với các hệ thống tại Vũng Tàu thường xuyên tiếp xúc với môi trường biển, việc bôi trơn bên ngoài trục van là cần thiết để tránh ăn mòn muối.
Bảng tổng hợp so sánh các dòng van kim
| Tiêu chí | Van kim Inox 316 | Van kim Đồng Thau | Van kim Thép Rèn |
|---|---|---|---|
| Khả năng chịu áp | Rất cao (đến 10.000 psi) | Trung bình (đến 3.000 psi) | Cao (đến 6.000 psi) |
| Chống ăn mòn | Tuyệt vời | Khá | Thấp (cần sơn phủ) |
| Nhiệt độ tối đa | ~600°C (tùy packing) | ~200°C | ~400°C |
| Giá thành | Cao | Thấp | Trung bình |
Câu hỏi thường gặp về van kim
Van kim có dùng để thay thế van bi được không?
Không nên. Van kim dùng để điều tiết lưu lượng chính xác, trong khi van bi dùng để đóng mở nhanh. Dùng van kim thay van bi sẽ gây sụt áp lớn và thao tác rất chậm.
Tại sao van kim thường có kích thước nhỏ?
Vì mục đích chính là kiểm soát lưu lượng nhỏ và chính xác. Ở kích thước lớn, áp lực lên trục van rất mạnh, khiến việc điều chỉnh bằng tay trở nên cực kỳ khó khăn.
Làm sao để biết hướng dòng chảy của van kim?
Hầu hết các loại van kim đều có mũi tên chỉ hướng dòng chảy được đúc hoặc khắc trên thân van. Lắp ngược hướng sẽ làm giảm hiệu quả điều tiết và tăng nguy cơ rò rỉ.
Van kim có thể dùng cho môi chất bùn sệt không?
Không. Các hạt rắn trong bùn sệt sẽ nhanh chóng làm kẹt mũi kim hoặc mài mòn ghế van, khiến van mất khả năng điều tiết và đóng kín.
Vật liệu PTFE và Graphite trong van kim khác nhau thế nào?
PTFE chịu hóa chất tốt, ma sát thấp nhưng chịu nhiệt tối đa khoảng 200-250°C. Graphite chịu được nhiệt độ cực cao nhưng có thể gây ma sát lớn hơn lên trục van.
Tại sao nên chọn van kim rèn thay vì van đúc?
Van rèn có cấu trúc tinh thể kim loại chặt chẽ hơn, không có lỗ hổng khí, giúp chịu được áp suất cực cao và chống rò rỉ xuyên thấu tốt hơn van đúc.
Mua van kim cần cung cấp thông tin gì?
Bạn cần cung cấp: Vật liệu thân van, kích thước cổng, kiểu ren/kết nối, áp suất làm việc tối đa và nhiệt độ vận hành.
Kết luận
Van kim là một thiết bị nhỏ bé nhưng đóng vai trò then chốt trong việc đảm bảo sự vận hành ổn định và chính xác của các hệ thống công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn bảng giá van kim phù hợp không chỉ giúp tối ưu hóa hiệu suất hệ thống mà còn tiết kiệm chi phí bảo trì lâu dài. Hy vọng những chia sẻ kỹ thuật trên đây từ đội ngũ biên tập của TBCNSG sẽ giúp quý khách hàng có cái nhìn toàn diện nhất về dòng sản phẩm này.
