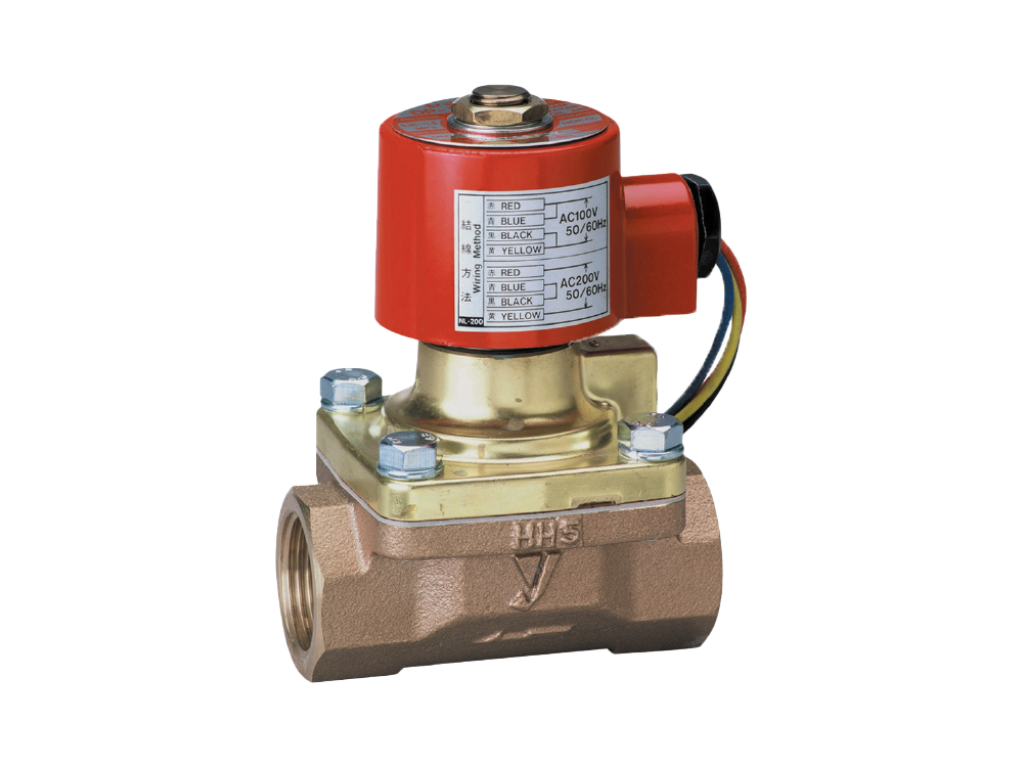

Van điện từ Yoshitake DP-10 là dòng van điện từ kiểu Pilot (Pilot-operated) cao cấp đến từ thương hiệu Yoshitake Nhật Bản. Với thiết kế thân đồng đỏ (Bronze) bền bỉ và khả năng chịu nhiệt độ lên đến 180 độ C, sản phẩm này được đánh giá là giải pháp tối ưu cho các hệ thống hơi nóng (steam), nước và khí nén yêu cầu độ tin cậy tuyệt đối.
Điểm mạnh vượt trội của model DP-10 chính là kết nối mặt bích tiêu chuẩn JIS 10K, giúp việc lắp đặt vào các đường ống công nghiệp trở nên chắc chắn, chống rò rỉ tốt hơn so với các dòng nối ren thông thường. Sản phẩm hoạt động theo cơ chế thường đóng (Normally Closed), đảm bảo an toàn cho hệ thống khi xảy ra sự cố mất điện.
Tổng quan về Model Van điện từ Yoshitake DP-10
Model Yoshitake DP-10 được thiết kế để xử lý lưu lượng lớn với tổn thất áp suất thấp nhờ cấu trúc dạng màng Pilot. Van có khả năng vận hành ổn định trong dải áp suất từ 0.05 MPa đến 1.0 MPa. Đặc biệt, các bộ phận bên trong như piston và lò xo được làm từ thép không gỉ (Stainless Steel), giúp kéo dài tuổi thọ thiết bị ngay cả trong môi trường lưu chất có tính ăn mòn nhẹ hoặc nhiệt độ cao liên tục.
Tại Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) đã cung cấp và lắp đặt model này cho rất nhiều dự án lớn. Điển hình là dự án nâng cấp hệ thống lò hơi tại nhà máy dệt nhuộm trong KCN VSIP I - Bình Dương. Tại đây, van DP-10 được sử dụng để điều khiển dòng hơi nóng cấp cho bồn nhuộm, giúp duy trì nhiệt độ chính xác và hoạt động liên tục 24/7 mà không gặp sự cố kẹt van hay cháy cuộn coil.
Thông số kỹ thuật chi tiết Van điện từ Yoshitake DP-10
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | DP-10 |
| Thương hiệu | Yoshitake (Nhật Bản) |
| Môi chất sử dụng | Hơi nóng (Steam), Nước, Khí nén, Dầu (dưới 20 cSt) |
| Áp suất làm việc | 0.05 - 1.0 MPa (0.5 - 10 kgf/cm2) |
| Nhiệt độ tối đa | 180°C |
| Kiểu kết nối | Mặt bích JIS 10K FF |
| Điện áp điều khiển | AC 110/220V (50/60Hz) |
| Vật liệu thân van | Đồng đỏ (Bronze - CAC406) |
| Vật liệu Piston/Lò xo | Thép không gỉ (Stainless Steel) |
| Trạng thái van | Thường đóng (Normally Closed) |
Bản vẽ kỹ thuật và kích thước lắp đặt
Việc nắm rõ kích thước giúp kỹ sư thiết kế đường ống chính xác, tránh việc chỉnh sửa sau khi mua hàng. Dưới đây là các thông số kích thước cơ bản của dòng Yoshitake DP-10:
- Size 15A (1/2"): Chiều dài (L) 120mm, Chiều cao (H) khoảng 160mm.
- Size 20A (3/4"): Chiều dài (L) 130mm, Chiều cao (H) khoảng 165mm.
- Size 25A (1"): Chiều dài (L) 145mm, Chiều cao (H) khoảng 175mm.
- Size 32A (1-1/4"): Chiều dài (L) 160mm, Chiều cao (H) khoảng 205mm.
- Size 40A (1-1/2"): Chiều dài (L) 170mm, Chiều cao (H) khoảng 215mm.
- Size 50A (2"): Chiều dài (L) 195mm, Chiều cao (H) khoảng 235mm.
Hướng dẫn lắp đặt van điện từ Yoshitake DP-10 đúng kỹ thuật
Để đảm bảo van điện từ Yoshitake hoạt động bền bỉ và không bị lỗi, quý khách hàng cần lưu ý các bước lắp đặt sau:
- Vệ sinh đường ống: Trước khi lắp van, phải thổi sạch bụi bẩn, xỉ hàn bên trong ống. Các tạp chất này là nguyên nhân chính gây kẹt màng van hoặc hở van.
- Hướng lắp đặt: Lắp van theo đúng chiều mũi tên đúc nổi trên thân van (chiều dòng chảy). Cuộn coil điện nên hướng lên trên hoặc nằm ngang, tránh lắp ngược cuộn coil xuống dưới.
- Lọc y (Y-Strainer): Bắt buộc lắp thêm Lọc chữ Y phía trước van điện từ để bảo vệ piston và màng van khỏi cặn bẩn.
- Nguồn điện: Kiểm tra kỹ điện áp cấp (220V hoặc 110V) trước khi đấu nối để tránh làm cháy cuộn coil.
Phụ kiện tương thích và linh kiện thay thế
Trong quá trình vận hành lâu dài, một số bộ phận có thể cần bảo trì hoặc thay thế để đảm bảo hiệu suất:
- Cuộn Coil điện: TBCNSG luôn có sẵn cuộn coil thay thế cho model DP-10 với các mức điện áp khác nhau.
- Bộ Kit sửa chữa (Repair Kit): Bao gồm màng van, lò xo và piston chính hãng Yoshitake.
- Mặt bích đi kèm: Chúng tôi cung cấp các loại mặt bích JIS 10K bằng thép hoặc inox phù hợp để kết nối với van.
Tải Datasheet Van điện từ Yoshitake DP-10
Để xem chi tiết các biểu đồ lưu lượng (Cv value), đặc tính kỹ thuật chuyên sâu và các lưu ý vận hành từ nhà sản xuất, quý khách có thể liên hệ trực tiếp với đội ngũ kỹ thuật của chúng tôi để nhận Datasheet Yoshitake DP-10 bản đầy đủ nhất.
Yêu cầu báo giá và hỗ trợ kỹ thuật
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị có nhiều năm kinh nghiệm trong việc phân phối các dòng van công nghiệp Nhật Bản tại thị trường Việt Nam. Chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp kỹ thuật tối ưu cho hệ thống của bạn.
Khi mua van điện từ Yoshitake DP-10 tại TBCNSG, quý khách hàng được cam kết:
- Hàng chính hãng 100%, đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
- Đội ngũ kỹ sư giàu kinh nghiệm tư vấn đúng model, đúng ứng dụng, tránh lãng phí.
- Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ xử lý sự cố nhanh chóng.
- Giao hàng toàn quốc, hỗ trợ kỹ thuật tận nơi nếu có yêu cầu.
Quý khách cần báo giá nhanh hoặc tư vấn kỹ thuật chuyên sâu, vui lòng liên hệ với bộ phận kinh doanh của TBCNSG ngay hôm nay để nhận ưu đãi tốt nhất.
