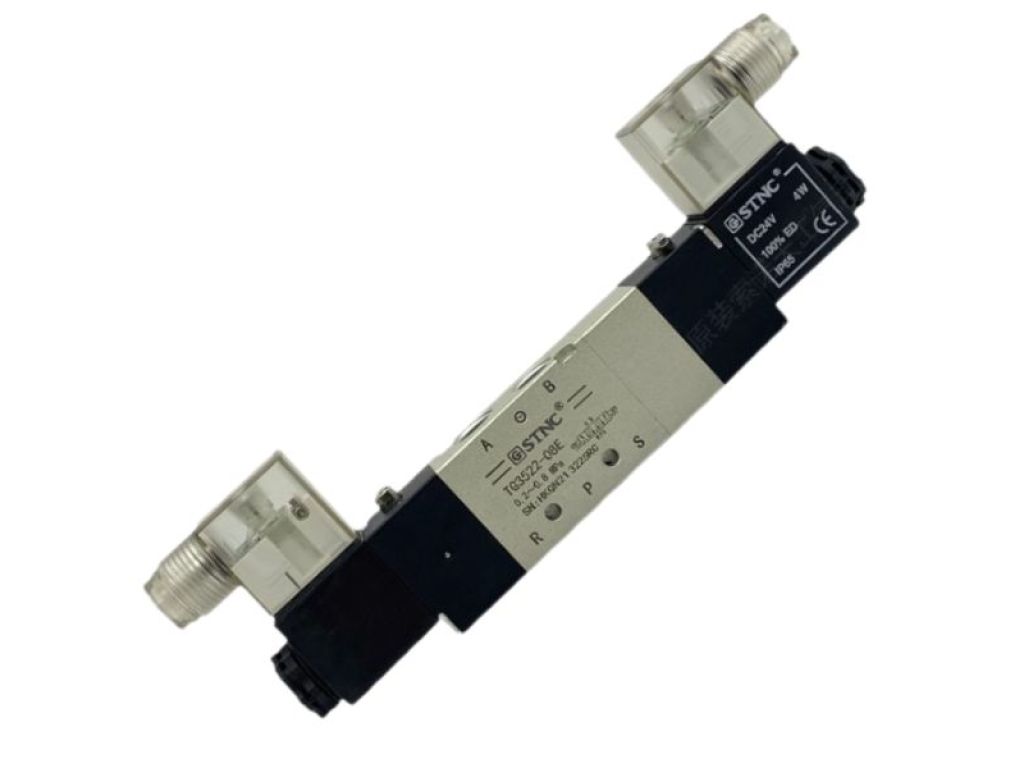

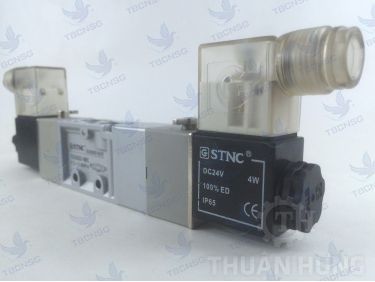

Van Điện Từ STNC TG3522-08C: Van Khí Nén 5/3 Close Center
Van điện từ STNC TG3522-08C là dòng van khí nén 5 cửa 3 vị trí (5/3) được thiết kế với cấu trúc 2 đầu coil điện kết hợp lò xo tự định tâm. Sản phẩm có cổng ren 1/4 inch, ký hiệu C mang ý nghĩa trạng thái giữa đóng hoàn toàn (Close Center), giúp khóa giữ xi lanh dừng giữa hành trình một cách chính xác và an toàn. Đây là giải pháp lý tưởng cho các hệ thống khí nén yêu cầu dừng giữ tải, định vị trung gian hoặc đảm bảo an toàn khi mất điện.
Đặc điểm nổi bật của van điện từ STNC TG3522-08C
- Van 5/3 Close Center: Ở trạng thái giữa, tất cả các cửa đều đóng, không cho khí nén đi qua, giúp xi lanh dừng cứng tại vị trí giữa hành trình.
- 2 đầu coil điện: Cho phép điều khiển van bằng tín hiệu điện ở cả hai phía, kết hợp lò xo tự định tâm để đưa van về vị trí giữa khi ngắt điện.
- Cổng ren 1/4 inch: Kết nối tiêu chuẩn, dễ dàng lắp đặt với các loại ống khí nén và phụ kiện phổ biến.
- Thân nhôm nhẹ, bền: Chống ăn mòn tốt, phù hợp với môi trường công nghiệp.
- Hoạt động ổn định: Đáp ứng nhanh, tuổi thọ cao, ít bảo trì.
Thông số kỹ thuật van điện từ STNC TG3522-08C
| Thông số | Giá trị |
|---|---|
| Model | TG3522-08C |
| Loại van | 5/3 (5 cửa 3 vị trí) |
| Cấu trúc | 2 đầu coil điện, lò xo tự định tâm |
| Ký hiệu | C - Close Center (trạng thái giữa đóng hoàn toàn) |
| Cổng ren | 1/4 inch (08) |
| Áp suất làm việc | 0.2 - 0.8 MPa |
| Nhiệt độ môi trường | -5 đến 60 độ C |
| Điện áp | 12VDC, 24VDC, 110VAC, 220VAC |
| Vật liệu thân | Nhôm |
| Seal | NBR |
| Kết nối | Ren 1/4 inch |
Nguyên lý hoạt động của van 5/3 Close Center
Van điện từ STNC TG3522-08C hoạt động dựa trên tín hiệu điện cấp vào một trong hai coil. Khi coil 1 được cấp điện, van chuyển sang vị trí 1, cho phép khí nén điều khiển xi lanh duỗi ra. Khi coil 2 được cấp điện, van chuyển sang vị trí 2, xi lanh thu về. Khi cả hai coil đều ngắt điện, lò xo tự định tâm sẽ đưa van về vị trí giữa. Ở vị trí này, tất cả các cửa van đều đóng (Close Center), khí nén bị khóa trong xi lanh, giữ cho xi lanh dừng tại chỗ giữa hành trình.
Ứng dụng của van điện từ STNC TG3522-08C
- Hệ thống khí nén cần dừng xi lanh giữa hành trình để thực hiện công đoạn phụ.
- Dây chuyền sản xuất tự động yêu cầu định vị chính xác.
- Thiết bị nâng hạ, kẹp giữ cần khóa an toàn khi mất điện.
- Máy đóng gói, máy dệt, máy gia công cơ khí.
- Hệ thống an toàn trong công nghiệp, tự động hóa.
Lợi ích khi sử dụng van STNC TG3522-08C
Với thiết kế 5/3 Close Center, van giúp xi lanh dừng cứng, không bị trôi do rò rỉ khí nén. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu giữ tải hoặc định vị trung gian. Hai đầu coil điện cho phép điều khiển linh hoạt từ xa, kết hợp lò xo tự định tâm giúp van tự động trở về trạng thái an toàn khi mất điện. Van có kết cấu nhỏ gọn, dễ lắp đặt, phù hợp với nhiều hệ thống khí nén khác nhau.
Hướng dẫn lắp đặt và bảo trì
Trước khi lắp đặt, cần kiểm tra kỹ áp suất làm việc, điện áp coil và kích thước ren kết nối. Lắp van theo đúng chiều mũi tên chỉ hướng khí trên thân van. Sử dụng băng tan hoặc keo làm kín cho các mối ren để tránh rò rỉ khí nén. Định kỳ kiểm tra và vệ sinh van, kiểm tra dây điện coil, thay thế seal nếu có dấu hiệu hư hỏng. Không nên sử dụng van với khí nén chưa qua lọc, vì tạp chất có thể làm kẹt van.
