Van điện từ Round Star nối mặt bích

Thông tin sản phẩm

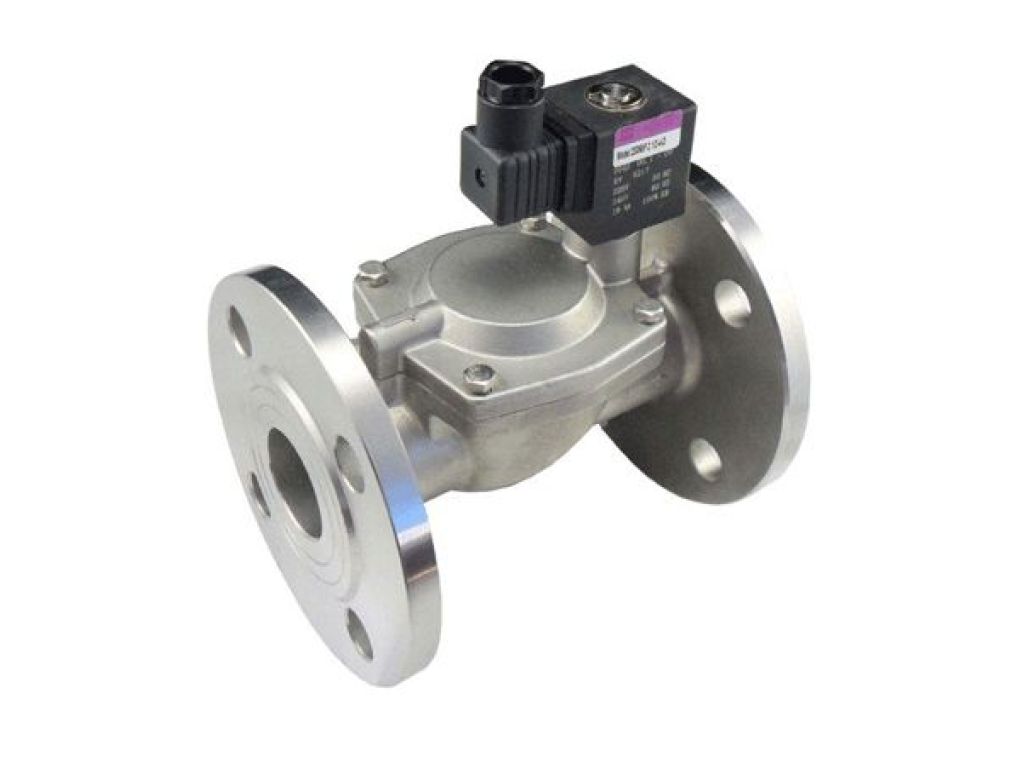

Van điện từ Round Star nối mặt bích

Van điện từ khí nén áp lực cao Round Star YSE

Hình ảnh

Van điện từ khí nén áp lực cao Round Star YSE (YSE Model High Pressure Solenoid Valve) là dòng van điện từ chịu áp lực cao.

Hình ảnh

Hình ảnh

  • Interface size: 1/4"~1"
  • Orifice size: DN1~25mm
  • Working pressure: 0~300bar

Van điện từ áp lực cao Round Star thường đóng NC

Đối với loại Solenoid valve thường đóng, ban đầy van ở trạng thái đóng hoàn toàn không cho lưu chất đi qua. Khi cung cấp nguồn điện điều khiển van, tại cuộn hút sẽ sinh ra từ trường theo nguyên lý nam châm điện. Lực từ trường này sẽ hút trục pít tông đang đóng cửa van, khiến cửa van mở ra và cho chất lỏng, khí đi qua van. Khi dừng cung cấp điện áp, lực từ trường sẽ mất. Lúc đó lực đẩy của lò xo sẽ tác dụng khiến pít tông di chuyển và đóng cửa van lại. Van trở lại trạng thái ban đầu là thường đóng và không cho vật chất đi qua van.

  • Round Star YSE-1
  • Round Star YSE-1.5
  • Round Star YSE-2
  • Round Star YSE-2.5
  • Round Star YSE-3
  • Round Star YSE-10
  • Round Star YSE-15
  • Round Star YSE-20
  • Round Star YSE-25

Van điện từ áp lực cao Round Star thường mở NO

Trường hợp van điện từ thường mở, van thường ở trạng thái mở khí chưa có điện áp điều khiển. Khi có nguồn điện áp cung cấp (thường sử dụng điện áp 24vDC hoặc 220vAC). Tại cuộn hút sẽ sinh ra lực điện từ hút pít tông đóng cửa van lại. Khi ngừng cấp điện lò xo lại đẩy pít tông ra khiến cửa van mở. Van trở lại trạng thái ban đầu là thường mở và cho lưu chất đi qua.

  • Round Star YSE-1K
  • Round Star YSE-1.5K
  • Round Star YSE-2K
  • Round Star YSE-2.5K
  • Round Star YSE-3K
  • Round Star YSE-10K
  • Round Star YSE-15K
  • Round Star YSE-20K
  • Round Star YSE-25K

Hình ảnh

Hình ảnh

Hình ảnh

Hình ảnh

Van điện từ khí nén áp lực cao Round Star YSE  có nhiều ưu điểm nổi bật đó là

  • Van điện từ khí nén áp lực cao Round Star YSE  Đóng/ Mở van rất nhanh chóng, gần như tức thời khi cung cấp nguồn điện điều khiển. Và khi ngắt nguồn điện van cũng đóng/ mở tức thời.
  • Van điện từ khí nén áp lực cao Round Star YSE hoạt động rất ổn định, độ bền cao, dễ dàng vận hành và sử dụng.
  • Kích thước và chất liệu của van đa dạng, sử dụng được cho nhiều hệ thống và môi trường: Nước, dầu, khí, hơi…
  • Điện áp điều khiển đa dạng, phù hợp với nhiều nguồn điện khác nhau: 12v, 24v, 110v, 220v

Van điện từ mặt bích Round Star

Hình ảnh

Van điện từ mặt bích Round Star hàng chính hãng nhập khẩu từ Đài Loan. Đây là van điện từ cỡ lớn dùng cho các đường ống lớn nên cần phải lắp đặt bằng mặt bích để đảm bảo độ chắc chắn.

Van điện từ mặt bích Round Star thiết kế tiêu chuẩn IP68 nên có khả năng chống nước, chống bụi. Làm việc tốt trong môi trường khắc nghiệt trong các nhà máy, phân xưởng.

Van điện từ mặt bích Round Star sản xuất trên dây chuyền công nghệ hiện đại của Đài loan. Vật liệu chế tạo thân được sản xuất bằng gang cầu cao cấp. Mặt bích của van điện từ này được sản theo tiêu chuẩn BS phù hợp với hầu hết các công trình tại Việt Nam.

Van điện từ mặt bích hiệu Round Star dùng cho ngành nước, dầu, khí. Với điện áp điều khiển 24V hoặc 220V rất an toàn và hoạt động vô cùng chính xác. Van điện từ mặt bích của chúng tôi cung cấp đảm bảo chất lượng truyệt đối và giá cả cạnh tranh nhất thị trường.

Van điện từ là một thiết bị cơ điện được sử dụng để kiểm soát dòng chảy chất lỏng hoặc khí. Van điện từ hay còn gọi là solenid valve được điều khiển bởi dòng điện 220V hoặc 24V được điều hành thông qua một cuộn dây. Khi cuộn dây được cấp điện, một từ trường được tạo ra, tạo thành lực tác động lên pít tông bên trong các cuộn dây sẽ làm pít tông di chuyển. Tùy thuộc vào thiết kế của van, pít tông tác động hoặc sẽ mở hoặc đóng van. Khi dòng điện được ngắt từ các cuộn dây, các van sẽ trở về trạng thái của nó lúc ban đầu.

Trong van solenoid trực tiếp hành động, pít tông trực tiếp mở ra và đóng một lỗ bên trong van. Trong van thí điểm hoạt động (còn gọi là servo-type), pít tông, đóng mở một lỗ thí điểm. Áp lực inletline, được dẫn qua các lỗ thí điểm, mở ra và đóng con dấu van.

Van điện từ phổ biến nhất có hai cổng: một cổng vào và một cổng ra. Thiết kế đặc biệt, cao cấp có thể có ba hoặc nhiều cổng. Một số mẫu thiết kế sử dụng một thiết kế đa dạng kiểu. Van điện từ làm cho tự động hóa các kiểm soát chất lỏng và khí có thể. Van điện từ sẽ giúp hệ thống hoạt động nhanh, độ tin cậy cao, tuổi thọ cao.

Gioăng làm kín Cao su siêu bền NBR
Kích cỡ DN65, DN80, DN100, DN125, DN150.
Áp suất làm việc PN16-PN25.
Nhiệt độ làm việc 0 đến 220°C.
Kiểu kết nối Lắp bích.
Kiểu hoạt động Van thường đóng/van thường mở.
Lưu chất Nước, khí nén, dầu.
Điện áp điều khiển 220V, 24V.
Tiêu chuẩn coi điện Thiết kế theo tiêu chuẩn IP65 có thể chống nước, chống bụi…Rất an toàn.
Hãng sản xuất Round Star.
Xuất xứ Chính hãng Đài Loan.

Van điện từ Round Star DFD mặt bích

Hình ảnh

Hình ảnh

Hình ảnh

Hình ảnh

Hình ảnh

Hình ảnh

Hình ảnh

Hình ảnh

Van điện từ Round Star DFD là dòng van điện từ của thương hiệu Round Star của Đài Loan. Van điện từ Round Star DFD được sử dụng khá nhiều trên các hệ thống đường ống công nghiệp. Van điện từ Round Star DFD có giá thành rẻ, dễ mua, dễ lắp đặt vì vậy được sử dụng khá nhiều ở Việt Nam

Van điện từ Round Star DFD mặt bích có nhiều model khác nhau, tùy theo kích cỡ sản phẩm và nhiều yếu tố khác. Dưới đây là các mẫu van điện từ nằm trong seria DFD:

Van điện từ Round Star DFD mặt bích loại thường mở (NO)



Model Size (mm) Cv Working Pressure (bar) Max medium temperature Coil insulation degree Coil power Normalor order code
Min Pressure Max pressure Normal coil Es Coil Plastic seal
AC220V
Sealing material: NBR
Air liquid
Water hotwater light oil
VA W VA W
AC 220V DC 24V AC 220V DC 24V
AC DC
DFD-25JF 25 12 03 12 10 80 H 25 13 3 3 DFD-25JF-AC220V
DFD-32 JF 32 24 03 12 8 80 H 25 13 3 3 DFD-32JF-AC220V
DFD-40JF 40 30 03 12 8 80 H 25 13 3 3 DFD-40JF-AC220V
DFD-50JF 50 48 03 12 8 80 H 25 13 3 3 DFD-50JF-AC220V
DFD-65JF 65 52 03 12 8 80 H 25 13 3 3 DFD-65JF-AC220V
DFD-80JF 80 82 03 12 8 80 H 25 13 3 3 DFD-80JF-AC220V
DFD-100JF 100 128 03 12 8 80 H 25 13 3 3 DFD-100JF-AC220V
DFD-150JF 150 292 03 12 8 80 H 45 30 4 4 DFD-150JF-AC220V
DFD-40CF 40 30 03 12 8 80 H 25 13 3 3 DFD-40CF-AC220V
DFD-50CF 50 48 03 12 8 80 H 25 13 3 3 DFD-50CF-AC220V
DFD-65CF 65 52 03 12 8 80 H 25 13 3 3 DFD-65CF-AC220V
DFD-80CF 80 82 03 12 8 80 H 25 13 3 3 DFD-80CF-AC220V
DFD-100CF 100 128 03 12 8 80 H 25 13 3 3 DFD-100CF-AC220V
DFD-125CF 125 222 03 12 8 80 H 45 30 4 4 DFD-125CF-AC220V
DFD- 150CF 150 292 03 12 8 80 H 45 30 4 4 DFD-150CF-AC220V
DFD-200CF 200 513 03 12 8 80 H 45 30 4 4 DFD-200CF-AC220V



Van điện từ Round Star DFD mặt bích loại thường mở (NC)

product image



Model Size (mm) Cv Working Pressure (bar) Max medium temperature Coil insulation degree Coil power Normalor order code
Min Pressure Max pressure Normal coil Es Coil Plastic seal
AC220V
Sealing material: NBR
Air liquid
Water hotwater light oil
VA W VA W
AC 220V DC 24V AC 220V DC 24V
AC DC
DFD-25JFK 25 12 03 8 8 80 H 18 14 4 4 DFD-25JFK - AC220V
DFD-32JIFK 32 24 03 8 6 80 H 18 14 4 4 '
DF0-32JFK - AC220V
DFD-40JFK 40 30 03 8 6 80 H 18 14 4 4 DFD-40JFK - AC220V
DFD-50JFK 50 48 03 8 6 80 H 18 14 4 4 DFD-50JFK - AC220V
DFD-65JFK 65 52 03 8 6 80 H 18 14 4 4 DF0-65JFK - AC220V
DFD-80JFK 80 82 03 8 6 80 H 18 14 4 4 DFD-80JFK - AC220V
DFD-100JFK 100 128 03 8 6 80 H 18 14 4 4 DF0-100JFK - AC220V
DFD-150JFK 150 292 03 8 6 80 H 45 30 5 6 DFD-150JFK - AG220V
DFD-40CFK 40 30 03 8 6 80 H 18 14 4 4 DFD-40CFK - AC220V
DFD-50CFK 50 48 03 8 6 80 H 18 14 4 4 DFD-50CFK - AC220V
DFD-65CFK 65 I 52 03 8 6 80 H 18 14 4 4 DF0-65CFK- AC220V
DFD-80CFK 80 82 03 8 6 80 H 18 14 4 4 DFD-80CFK - AC220V
DFD-100CFK 100 128 03 8 6 80 H 18 14 4 4 DFD-100CFK - AC220V
DFD-125CFK 125 222 03 8 6 80 H 45 30 5 6 DFD-125CFK - AC220V
DFD-150CFK 150 292 03 8 6 80 H 45 30 5 6 DFD-150CFK - AC220V
DFD-200CFK 200 513 03 8 6 80 H 45 30 5 6 DF0-200CFK - AC220V

Van điện từ Round Star DFD mặt bích chế tạo từ vật liệu gang, bên ngoài phủ thêm lớp sơn epoxy có khả năng bám dính cao, giúp tăng độ bền cho van. Một số đặc điểm chính của vật liệu này:

  • Độ chịu mài mòn tốt
  • Độ co ngót ít, dễ điền đầy vào khuôn
  • Khả năng chịu nén cao
  • Tải trọng tĩnh khá tốt
  • Vật liệu gang phổ biến, giá thành rẻ tiết kiệm chi phí sản xuất và sử dụng

Van sử dụng kết nối mặt bích, dạng kết nối rất phổ biến giữa van và đường ống được nhiều người sử dụng yêu thích nhất. Kiểu kết nối này có nhiều ưu điểm như:

  • Dễ dàng lắp đặt trên nhiều loại hệ thống, thời gian lắp đặt và tháo lắp nhanh chóng
  • Sử dụng tốt cho các hệ thống kích thước lớn, áp lực cao
  • Có độ chắc chắn cao
  • Khả năng kín khít tốt, hạn chế rò ri lưu chất trong quá trình vận hành
  • Nhiều kích thước và tiêu chuẩn chế tạo, đáp ứng đa dạng hệ thống

Van điện từ Round Star DFD mặt bích có thể hoạt động tốt trên nguồn điện 220V hoặc 24V. Ưu điêm này giúp người sử dụng có thể lựa chọn được loại van phù hợp với nguồn điện tại vị trí lắp đặt mà không cần phải sử dụng thêm các bộ chuyển đổi nguồn.

Van điện từ Round Star DFD mặt bích sử dụng nguồn 220V và 24V đều có cấu tạo và giá thành như nhau. Việc sử dụng nguồn điện khác nhau chỉ phụ thuộc vào cuộn coil đặt bên trong van.

Van điện từ Round Star DFD mặt bích là sản phẩm van điện từ có nguồn gốc xuất xứ tại Đài Loan – một quốc gia có nền công nghiệp hiện đại và rất phát triển. Các sản phẩm được sản xuất tại đây thường có chất lượng cao, yếu tố kỹ thuật được đảm bảo và giá thành thường thấp hơn các sản phẩm cùng loại đến từ Nhật Bản hoặc Hàn Quốc.

Van điện từ Round Star DFD mặt bích cũng là một trong các thương hiệu uy tín trong lĩnh vực van điện từ tại đất nước này, do vậy chúng ta có thể hoàn toàn yên tâm khi lựa chọn các sản phẩm van Round Star cho hệ thống của mình.



Hình ảnh sản phẩm

product image product image
