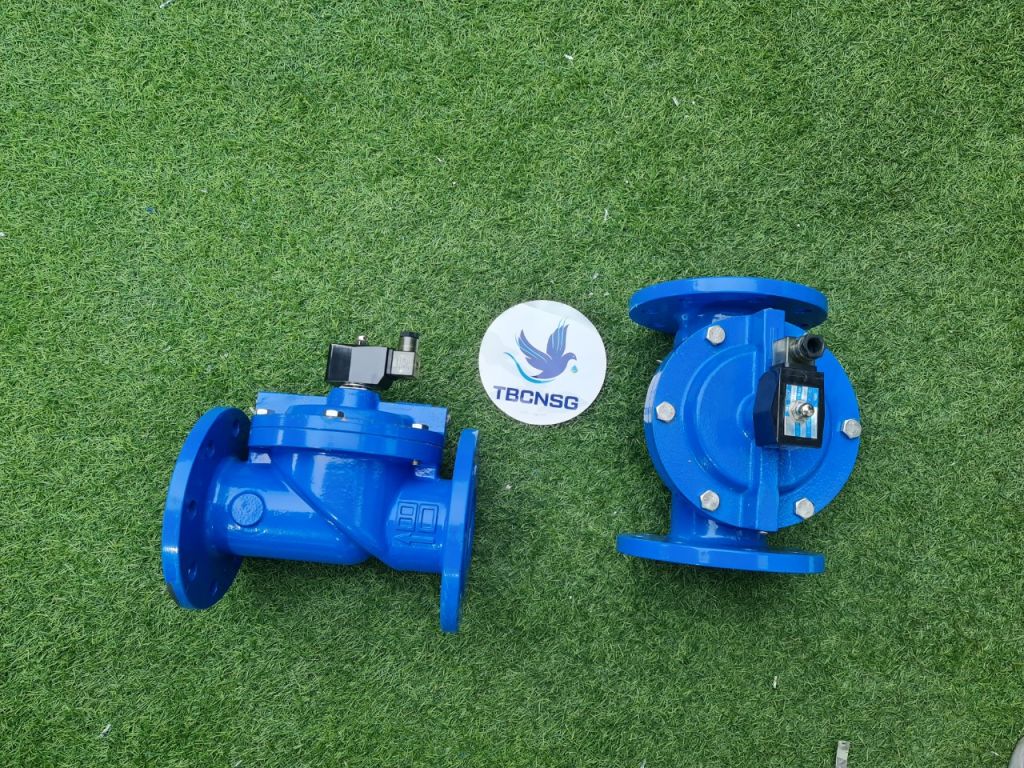

Van điện từ mặt bích thân gang là một trong những thiết bị điều khiển lưu chất tự động không thể thiếu trong nhiều hệ thống công nghiệp hiện đại. Với cấu tạo chắc chắn từ vật liệu gang và kết nối mặt bích đáng tin cậy, dòng van này mang lại hiệu suất vượt trội, độ bền cao và khả năng vận hành ổn định trong các môi trường khắc nghiệt. Sản phẩm được Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) nhập khẩu và phân phối, đảm bảo chất lượng và nguồn gốc rõ ràng.
Thiết bị này đóng vai trò quan trọng trong việc tự động hóa quy trình, giúp kiểm soát dòng chảy của nước, khí, hơi hoặc các loại chất lỏng khác một cách chính xác và hiệu quả. Việc lựa chọn đúng loại van điện từ thân gang phù hợp với yêu cầu kỹ thuật của hệ thống không chỉ tối ưu hóa hiệu suất mà còn kéo dài tuổi thọ của toàn bộ dây chuyền sản xuất.
Giới Thiệu Chung Về Van Điện Từ Mặt Bích Thân Gang
Khái Niệm và Vai Trò Của Van Điện Từ Công Nghiệp
Van điện từ, hay còn gọi là solenoid valve, là một loại van cơ điện được sử dụng để điều khiển dòng chảy của chất lỏng hoặc khí. Nó hoạt động dựa trên nguyên lý điện từ: khi dòng điện chạy qua cuộn dây (coil), một từ trường sẽ được tạo ra, tác động lên một pít-tông hoặc màng van để mở hoặc đóng cửa van. Trong các ứng dụng công nghiệp, van điện từ đóng vai trò then chốt trong việc tự động hóa, kiểm soát chính xác lưu lượng và áp suất, cũng như đảm bảo an toàn cho hệ thống.
Đặc biệt, van điện từ mặt bích thân gang được thiết kế để sử dụng trong các đường ống có kích thước lớn và yêu cầu kết nối chắc chắn, chịu được áp lực cao. Vật liệu gang mang lại khả năng chống ăn mòn tốt đối với nhiều loại môi chất không quá khắc nghiệt và có chi phí hợp lý, phù hợp cho các hệ thống nước, khí nén, hơi nước ở nhiệt độ và áp suất trung bình.
Ưu Điểm Nổi Bật Của Dòng Van Thân Gang Mặt Bích
Dòng van điện từ thân gang kết nối mặt bích sở hữu nhiều ưu điểm vượt trội, khiến nó trở thành lựa chọn hàng đầu cho các ứng dụng công nghiệp:
- Độ bền cao: Thân van làm từ gang có khả năng chịu lực tốt, chống va đập và mài mòn hiệu quả, đảm bảo tuổi thọ lâu dài trong môi trường công nghiệp.
- Kết nối chắc chắn: Kiểu kết nối mặt bích giúp van được cố định vững chắc vào đường ống, giảm thiểu rò rỉ và chịu được áp lực lớn, đặc biệt quan trọng với các đường ống có đường kính lớn.
- Phạm vi ứng dụng rộng: Phù hợp với nhiều loại môi chất như nước, khí nén, hơi nước, dầu nhẹ, và các chất lỏng không ăn mòn khác.
- Giá thành hợp lý: So với các vật liệu như inox, van gang có chi phí sản xuất thấp hơn, giúp tiết kiệm chi phí đầu tư ban đầu cho doanh nghiệp.
- Dễ dàng bảo trì: Thiết kế đơn giản, ít chi tiết phức tạp giúp việc lắp đặt, kiểm tra và bảo dưỡng trở nên thuận tiện hơn.
- Vận hành ổn định: Cơ chế hoạt động điện từ đảm bảo phản ứng nhanh, đóng mở chính xác và đáng tin cậy, góp phần tối ưu hóa quy trình sản xuất.
Cấu Tạo và Nguyên Lý Hoạt Động Của Van Điện Từ
Các Thành Phần Chính Của Van Điện Từ Mặt Bích Thân Gang
Một van điện từ mặt bích thân gang điển hình bao gồm các thành phần cơ bản sau, mỗi bộ phận đóng vai trò quan trọng trong việc vận hành van:
- Thân van (Body): Đây là bộ phận chính, được đúc từ vật liệu gang (gang xám hoặc gang dẻo), có nhiệm vụ chứa các bộ phận bên trong và kết nối với đường ống thông qua mặt bích. Thân van phải đủ chắc chắn để chịu được áp suất và nhiệt độ của môi chất.
- Cuộn coil điện từ (Solenoid Coil): Là trái tim của van điện từ. Cuộn dây đồng được quấn quanh một lõi kim loại. Khi có dòng điện chạy qua, nó tạo ra một từ trường mạnh, hút hoặc đẩy pít-tông/lõi van. Cuộn coil thường được bọc trong một lớp vỏ bảo vệ chống nước và bụi.
- Piston/Lõi van (Plunger/Armature): Là bộ phận kim loại di chuyển tự do bên trong cuộn coil. Khi cuộn coil được cấp điện, pít-tông sẽ bị từ trường hút lên hoặc đẩy xuống, từ đó tác động trực tiếp hoặc gián tiếp đến đĩa van.
- Đĩa van/Màng van (Disc/Diaphragm) và Ghế van (Seat): Đĩa hoặc màng van là bộ phận trực tiếp chặn hoặc cho phép dòng chảy đi qua. Ghế van là bề mặt mà đĩa van tựa vào khi van đóng, tạo ra sự kín khít. Vật liệu của đĩa/màng van thường là cao su (NBR, EPDM) hoặc PTFE, tùy thuộc vào loại môi chất và nhiệt độ.
- Lò xo (Spring): Thường được sử dụng để đưa pít-tông và đĩa van về vị trí ban đầu khi cuộn coil không được cấp điện (đối với van thường đóng) hoặc ngược lại (đối với van thường mở).
- Mặt bích kết nối (Flange Connection): Là phần mở rộng của thân van, có các lỗ bu lông để kết nối với mặt bích của đường ống. Tiêu chuẩn mặt bích phổ biến bao gồm PN10, PN16, JIS 10K, ANSI 150LB.
Nguyên Lý Vận Hành Cơ Bản Của Van Điện Từ
Nguyên lý hoạt động của van điện từ khá đơn giản nhưng hiệu quả. Có hai loại chính dựa trên trạng thái ban đầu:
- Van thường đóng (Normally Closed – NC): Đây là loại phổ biến nhất. Ở trạng thái ban đầu (chưa cấp điện), van luôn đóng, ngăn không cho lưu chất đi qua. Khi cuộn coil được cấp điện, từ trường tạo ra sẽ hút pít-tông lên, mở đường cho lưu chất chảy qua. Khi ngắt điện, pít-tông trở về vị trí ban đầu nhờ lò xo, đóng van lại.
- Van thường mở (Normally Open – NO): Ngược lại với van thường đóng, ở trạng thái ban đầu (chưa cấp điện), van luôn mở, cho phép lưu chất đi qua. Khi cuộn coil được cấp điện, từ trường sẽ đẩy pít-tông xuống, đóng van lại, ngăn dòng chảy. Khi ngắt điện, van trở về trạng thái mở.
Ngoài ra, còn có cơ chế tác động trực tiếp và gián tiếp:
- Tác động trực tiếp (Direct Acting): Pít-tông của cuộn coil trực tiếp nâng hoặc hạ đĩa van. Loại này phù hợp với các đường ống nhỏ và áp suất thấp vì lực từ trường cần đủ lớn để thắng áp lực của môi chất.
- Tác động gián tiếp (Pilot Operated/Servo Assisted): Loại này sử dụng áp lực của chính môi chất để hỗ trợ việc đóng mở van. Cuộn coil chỉ cần điều khiển một van nhỏ (van pilot) để thay đổi áp lực trên màng van chính, từ đó đóng hoặc mở van lớn hơn. Loại này hiệu quả hơn cho các van có kích thước lớn và áp suất cao, thường yêu cầu một mức chênh lệch áp suất tối thiểu để hoạt động. Van điện từ mặt bích thân gang thường là loại tác động gián tiếp do kích thước lớn.
Đặc Tính Kỹ Thuật Chi Tiết Của Van Điện Từ Mặt Bích Thân Gang
Vật Liệu Chế Tạo Của Van Điện Từ Thân Gang
Việc lựa chọn vật liệu là yếu tố then chốt quyết định hiệu suất và tuổi thọ của van điện từ. Đối với dòng van điện từ mặt bích thân gang, các vật liệu chính thường được sử dụng bao gồm:
- Thân van:
- Gang xám (Cast Iron GG25/FC250): Phổ biến nhất, có độ bền cơ học tốt, khả năng chống ăn mòn ở mức độ trung bình, phù hợp cho nước sạch, nước thải, khí nén.
- Gang dẻo (Ductile Iron GGG40/GGG50/FCD400/FCD450): Có độ bền cao hơn gang xám, khả năng chịu va đập và áp suất tốt hơn, phù hợp cho các ứng dụng yêu cầu độ bền cơ học vượt trội.
- Đĩa van/Màng van (Seal Material):
- NBR (Nitrile Butadiene Rubber): Phổ biến cho nước, khí nén, dầu nhẹ. Nhiệt độ làm việc lên đến 80-90°C.
- EPDM (Ethylene Propylene Diene Monomer): Tốt cho nước nóng, hơi nước, hóa chất nhẹ. Nhiệt độ làm việc lên đến 120-130°C.
- Viton (FKM): Chịu hóa chất mạnh, dầu, xăng, nhiệt độ cao lên đến 150-180°C.
- PTFE (Teflon): Chịu hóa chất cực tốt, nhiệt độ cao, thường dùng cho môi chất ăn mòn.
- Trục van, lò xo: Thường làm từ Inox (SS304, SS316) để chống gỉ sét và đảm bảo độ bền.
- Cuộn coil: Dây đồng nguyên chất được quấn cẩn thận, có lớp cách điện chịu nhiệt và vỏ bảo vệ bằng nhựa hoặc kim loại.
Kích Thước và Tiêu Chuẩn Kết Nối Mặt Bích
Van điện từ mặt bích thân gang được sản xuất với đa dạng kích thước để phù hợp với các đường ống công nghiệp khác nhau. Các kích thước phổ biến bao gồm:
- DN50 (2 inch)
- DN65 (2.5 inch)
- DN80 (3 inch)
- DN100 (4 inch)
- DN125 (5 inch)
- DN150 (6 inch)
- DN200 (8 inch)
- DN250 (10 inch)
- DN300 (12 inch) và lớn hơn.
Tiêu chuẩn kết nối mặt bích cũng rất quan trọng để đảm bảo sự tương thích với hệ thống đường ống hiện có. Các tiêu chuẩn thường gặp là:
- PN10, PN16, PN25: Theo tiêu chuẩn Châu Âu (DIN), chỉ định áp suất danh định (bar).
- JIS 10K, JIS 20K: Theo tiêu chuẩn Nhật Bản, thường dùng cho các hệ thống có nguồn gốc từ Nhật Bản.
- ANSI 150LB, ANSI 300LB: Theo tiêu chuẩn Mỹ, thường dùng cho các ứng dụng dầu khí, hóa chất.
Việc lựa chọn đúng kích thước và tiêu chuẩn mặt bích là yếu tố quyết định đến khả năng lắp đặt và vận hành ổn định của van điện từ công nghiệp.
Áp Suất và Nhiệt Độ Làm Việc Của Van
Phạm vi áp suất và nhiệt độ làm việc là hai thông số kỹ thuật cực kỳ quan trọng khi lựa chọn van điện từ mặt bích thân gang. Các thông số này cần phù hợp với điều kiện vận hành của hệ thống:
- Áp suất làm việc: Thường dao động từ 0.5 bar đến 16 bar (PN16) hoặc thậm chí 25 bar (PN25) đối với các loại van gang dẻo. Cần lưu ý rằng đối với van tác động gián tiếp, thường có một mức chênh lệch áp suất tối thiểu (thường là 0.5 bar) để van có thể hoạt động hiệu quả.
- Nhiệt độ làm việc: Phạm vi nhiệt độ phụ thuộc chủ yếu vào vật liệu làm gioăng/màng van và cuộn coil.
- Với gioăng NBR: Thường từ -5°C đến 80°C.
- Với gioăng EPDM: Thường từ -10°C đến 120°C.
- Với gioăng Viton: Thường từ -10°C đến 150°C (có thể lên đến 180°C trong thời gian ngắn).
- Cuộn coil cũng có giới hạn nhiệt độ, thường là Class F (155°C) hoặc Class H (180°C).
Điện Áp Sử Dụng và Thời Gian Đóng Mở
Van điện từ cần một nguồn điện để hoạt động. Các điện áp phổ biến trong công nghiệp bao gồm:
- AC (điện xoay chiều): 220V, 380V (phổ biến nhất ở Việt Nam), 110V, 24V.
- DC (điện một chiều): 24V (thường dùng trong hệ thống điều khiển PLC), 12V.
Thời gian đóng mở của van điện từ thường rất nhanh, chỉ trong vài mili giây đến vài giây tùy thuộc vào kích thước và cơ chế hoạt động. Đối với các ứng dụng yêu cầu phản ứng tức thì, van điện từ tác động trực tiếp sẽ có thời gian đóng mở nhanh hơn. Tuy nhiên, van điện từ mặt bích thường là loại tác động gián tiếp, có thể có độ trễ nhỏ hơn so với loại tác động trực tiếp nhưng vẫn đảm bảo tốc độ đáp ứng cần thiết cho hầu hết các ứng dụng công nghiệp.
Phân Loại Van Điện Từ Mặt Bích Thân Gang Phổ Biến
Phân Loại Theo Chế Độ Hoạt Động
Như đã đề cập, van điện từ được phân loại chủ yếu theo trạng thái ban đầu của chúng khi không có điện:
- Van điện từ thường đóng (Normally Closed - NC): Đây là loại phổ biến nhất. Ở trạng thái mặc định, van đóng hoàn toàn, ngăn chặn dòng chảy. Khi cuộn coil được cấp điện, van sẽ mở ra. Loại này an toàn hơn trong trường hợp mất điện, vì hệ thống sẽ tự động dừng dòng chảy.
- Van điện từ thường mở (Normally Open - NO): Ở trạng thái mặc định, van luôn mở, cho phép dòng chảy đi qua. Khi cuộn coil được cấp điện, van sẽ đóng lại. Loại này thích hợp cho các ứng dụng cần duy trì dòng chảy liên tục và chỉ đóng khi có yêu cầu cụ thể.
Phân Loại Theo Kiểu Tác Động
Kiểu tác động cũng là một yếu tố quan trọng ảnh hưởng đến hiệu suất và ứng dụng của van điện từ:
- Van điện từ tác động trực tiếp (Direct Acting): Cuộn coil trực tiếp điều khiển pít-tông để mở hoặc đóng cửa van. Loại này hoạt động tốt ở áp suất 0 bar (không cần chênh lệch áp suất) và thường được dùng cho kích thước nhỏ. Tuy nhiên, lực điện từ cần lớn để thắng áp lực môi chất, nên ít phổ biến cho van điện từ mặt bích thân gang kích thước lớn.
- Van điện từ tác động gián tiếp (Pilot Operated/Servo Assisted): Sử dụng áp lực của môi chất để hỗ trợ việc đóng mở. Cuộn coil chỉ điều khiển một van nhỏ (van pilot) để thay đổi áp lực trên màng van chính. Loại này hiệu quả hơn cho các van lớn và áp suất cao, nhưng yêu cầu một mức chênh lệch áp suất tối thiểu để hoạt động. Hầu hết các van điện từ mặt bích thân gang đều thuộc loại này.
Phân Loại Theo Môi Trường Sử Dụng
Van điện từ mặt bích thân gang có thể được tùy chỉnh để phù hợp với nhiều loại môi chất khác nhau thông qua việc lựa chọn vật liệu gioăng/màng và thân van phù hợp:
- Van điện từ nước: Phổ biến nhất, dùng cho nước sạch, nước thải, nước làm mát. Thường dùng gioăng NBR hoặc EPDM.
- Van điện từ hơi nóng: Yêu cầu gioăng EPDM hoặc Viton để chịu nhiệt độ cao, thường có thân van dày hơn để đảm bảo độ bền.
- Van điện từ khí nén: Thường dùng gioăng NBR, có thể là loại tác động trực tiếp hoặc gián tiếp tùy kích thước.
- Van điện từ hóa chất: Với các loại hóa chất nhẹ, thân gang có thể chấp nhận được nếu có lớp phủ bảo vệ bên trong và gioăng Viton hoặc PTFE. Đối với hóa chất ăn mòn mạnh, cần cân nhắc các vật liệu thân van cao cấp hơn như inox hoặc nhựa chuyên dụng.
Ứng Dụng Rộng Rãi Của Van Điện Từ Mặt Bích Thân Gang Trong Công Nghiệp
Nhờ vào độ bền, hiệu suất ổn định và khả năng kiểm soát chính xác, van điện từ mặt bích thân gang được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp. Dưới đây là một số lĩnh vực tiêu biểu:
Ngành Cấp Thoát Nước và Xử Lý Nước
Trong các hệ thống cấp nước sinh hoạt, công nghiệp và các nhà máy xử lý nước thải, van điện từ mặt bích thân gang đóng vai trò quan trọng trong việc điều khiển dòng chảy. Chúng được sử dụng để:
- Tự động đóng/mở các tuyến đường ống cấp nước đến các khu vực.
- Kiểm soát lưu lượng nước trong các bể chứa, tháp giải nhiệt.
- Điều tiết dòng chảy hóa chất (ví dụ: clo) trong quá trình xử lý nước.
- Vận hành các hệ thống lọc, rửa ngược tự động.
Khả năng chịu áp lực và độ bền của thân gang rất phù hợp với môi trường nước, đảm bảo hoạt động liên tục và ít cần bảo trì.
Hệ Thống HVAC và PCCC
Hệ thống sưởi, thông gió và điều hòa không khí (HVAC) cũng như hệ thống phòng cháy chữa cháy (PCCC) là những lĩnh vực mà van điện từ thân gang phát huy tối đa hiệu quả:
- HVAC: Điều khiển dòng nước lạnh hoặc nước nóng đi qua các dàn trao đổi nhiệt, các zone điều hòa. Giúp tối ưu hóa việc phân phối nhiệt độ và tiết kiệm năng lượng.
- PCCC: Là thành phần thiết yếu trong các hệ thống sprinkler tự động, hệ thống xả nước chữa cháy. Van điện từ sẽ tự động mở để cấp nước khi có tín hiệu báo cháy, đảm bảo phản ứng nhanh chóng và hiệu quả, bảo vệ tài sản và tính mạng.
Công Nghiệp Thực Phẩm và Đồ Uống
Mặc dù yêu cầu về vệ sinh cao, van điện từ mặt bích thân gang vẫn có thể được sử dụng trong một số khâu không tiếp xúc trực tiếp với sản phẩm hoặc trong các hệ thống phụ trợ của ngành thực phẩm và đồ uống. Ví dụ:
- Kiểm soát nước làm mát, nước rửa trong các quy trình vệ sinh thiết bị.
- Điều khiển hơi nước để tiệt trùng hoặc nấu chín.
- Vận hành các hệ thống khí nén để đóng gói hoặc vận chuyển nguyên liệu.
Trong các trường hợp này, việc lựa chọn gioăng và lớp phủ bên trong van cần được xem xét kỹ lưỡng để đảm bảo an toàn vệ sinh.
Ngành Dầu Khí và Hóa Chất (với vật liệu phù hợp)
Trong ngành dầu khí và hóa chất, van điện từ được sử dụng để kiểm soát dòng chảy của nhiên liệu, hóa chất, khí. Tuy nhiên, do tính chất ăn mòn cao, các van điện từ thân gang thường chỉ được dùng cho các môi chất ít ăn mòn hoặc trong các khâu phụ trợ. Với các hóa chất mạnh, cần lựa chọn loại gang đặc biệt hoặc có lớp lót PTFE, cùng với gioăng Viton hoặc PTFE để đảm bảo an toàn và độ bền.
Nhà Máy Nhiệt Điện và Thủy Điện
Các nhà máy phát điện, đặc biệt là nhiệt điện, sử dụng van điện từ mặt bích thân gang để điều khiển dòng chảy của hơi nước, nước làm mát, dầu bôi trơn. Trong thủy điện, chúng có thể được dùng để kiểm soát nước trong các hệ thống phụ trợ hoặc hệ thống làm mát máy phát.
Các Ứng Dụng Khác
Ngoài ra, van điện từ thân gang còn được ứng dụng trong nhiều lĩnh vực khác như:
- Nông nghiệp: Hệ thống tưới tiêu tự động quy mô lớn.
- Sản xuất: Điều khiển khí nén trong các dây chuyền lắp ráp, máy móc tự động.
- Khai thác mỏ: Hệ thống xử lý nước, bùn.
Lợi Ích Khi Sử Dụng Van Điện Từ Mặt Bích Thân Gang Của TBCNSG
Khi lựa chọn van điện từ mặt bích thân gang từ Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), quý khách hàng sẽ nhận được những giá trị và lợi ích vượt trội, góp phần nâng cao hiệu quả và độ tin cậy cho hệ thống của mình.
Độ Bền Cao và Tuổi Thọ Dài Lâu
Các sản phẩm van điện từ thân gang do TBCNSG cung cấp đều được chế tạo từ vật liệu gang chất lượng cao, tuân thủ các tiêu chuẩn sản xuất quốc tế. Điều này đảm bảo van có khả năng chống chịu tốt với áp lực, nhiệt độ và các tác động cơ học trong môi trường công nghiệp khắc nghiệt. Nhờ đó, tuổi thọ của van được kéo dài đáng kể, giảm thiểu chi phí thay thế và bảo trì trong dài hạn.
Hiệu Suất Vận Hành Ổn Định và Chính Xác
Với công nghệ sản xuất tiên tiến và quy trình kiểm tra chất lượng nghiêm ngặt, van điện từ mặt bích thân gang của TBCNSG cam kết mang lại hiệu suất vận hành ổn định và độ chính xác cao. Khả năng đóng mở nhanh chóng, dứt khoát giúp kiểm soát lưu chất một cách hiệu quả, hạn chế tối đa rò rỉ và sự cố, đảm bảo các quy trình sản xuất diễn ra suôn sẻ và đáng tin cậy.
Lắp Đặt và Bảo Trì Dễ Dàng
Thiết kế mặt bích tiêu chuẩn giúp việc lắp đặt van điện từ vào hệ thống đường ống trở nên đơn giản và nhanh chóng, tiết kiệm thời gian và công sức. Cấu tạo của van cũng được tối ưu để việc kiểm tra, bảo dưỡng định kỳ trở nên dễ dàng, không đòi hỏi quá nhiều công cụ hay kỹ thuật phức tạp. Điều này giúp giảm thiểu thời gian ngừng hoạt động của hệ thống.
Tối Ưu Hóa Chi Phí và Tiết Kiệm Năng Lượng
Việc sử dụng van điện từ mặt bích thân gang chất lượng cao giúp tối ưu hóa chi phí vận hành. Van hoạt động hiệu quả, giảm thất thoát năng lượng do rò rỉ hoặc hoạt động không chính xác. Hơn nữa, với tuổi thọ cao và ít hỏng hóc, chi phí bảo trì và thay thế phụ tùng cũng được giảm thiểu đáng kể. TBCNSG cung cấp các giải pháp van điện từ công nghiệp với mức giá cạnh tranh, mang lại giá trị kinh tế lâu dài cho khách hàng.
Đa Dạng Kích Thước và Chủng Loại
TBCNSG cung cấp một danh mục sản phẩm van điện từ mặt bích thân gang đa dạng về kích thước (từ DN50 đến DN300 và hơn nữa), các tiêu chuẩn kết nối mặt bích (PN10, PN16, JIS 10K, ANSI 150LB), và các tùy chọn vật liệu gioăng phù hợp với nhiều loại môi chất và điều kiện vận hành khác nhau. Sự đa dạng này giúp khách hàng dễ dàng tìm được sản phẩm phù hợp nhất với yêu cầu cụ thể của từng dự án.
Hướng Dẫn Lựa Chọn Van Điện Từ Mặt Bích Thân Gang Phù Hợp
Việc lựa chọn đúng loại van điện từ mặt bích thân gang là yếu tố then chốt để đảm bảo hiệu quả hoạt động và tuổi thọ của hệ thống. Dưới đây là các bước quan trọng cần cân nhắc:
Xác Định Môi Chất và Nhiệt Độ Làm Việc
Đây là yếu tố đầu tiên và quan trọng nhất. Bạn cần biết chính xác loại môi chất sẽ đi qua van (nước sạch, nước thải, hơi nước, khí nén, dầu, hóa chất...) và nhiệt độ cao nhất mà môi chất đó đạt được. Thông tin này sẽ giúp xác định vật liệu gioăng/màng van (NBR, EPDM, Viton, PTFE) và loại thân gang (gang xám hay gang dẻo) phù hợp để chống ăn mòn và chịu nhiệt.
Áp Suất Vận Hành và Áp Suất Tối Đa Của Hệ Thống
Xác định áp suất làm việc bình thường và áp suất tối đa mà van có thể phải chịu. Chọn van điện từ có áp suất danh định (PN) cao hơn hoặc bằng áp suất tối đa của hệ thống để đảm bảo an toàn và độ bền. Đối với van tác động gián tiếp, hãy kiểm tra yêu cầu về chênh lệch áp suất tối thiểu để van hoạt động.
Kích Thước Đường Ống và Lưu Lượng Yêu Cầu
Đo đường kính danh nghĩa (DN) của đường ống nơi van sẽ được lắp đặt. Kích thước van điện từ mặt bích thân gang phải tương ứng với kích thước đường ống để đảm bảo lắp đặt dễ dàng và lưu lượng không bị cản trở. Ngoài ra, nếu có yêu cầu về lưu lượng cụ thể, cần tham khảo hệ số lưu lượng (Kv) của van để đảm bảo đáp ứng đủ. Một van quá nhỏ sẽ gây sụt áp, còn van quá lớn có thể không kiểm soát tốt.
Điện Áp Điều Khiển Cho Cuộn Coil
Xác định nguồn điện sẵn có tại vị trí lắp đặt van. Các điện áp phổ biến là AC220V, AC380V, DC24V, DC12V. Việc chọn đúng điện áp cho cuộn coil là bắt buộc để van hoạt động và tránh hư hỏng.
Chế Độ Hoạt Động (Thường Đóng NC hay Thường Mở NO)
Quyết định xem bạn cần van điện từ thường đóng (NC) hay thường mở (NO).
- NC: Đóng khi không có điện, mở khi có điện. Phù hợp cho các ứng dụng cần đóng an toàn khi mất điện.
- NO: Mở khi không có điện, đóng khi có điện. Phù hợp cho các ứng dụng cần duy trì dòng chảy liên tục.
Tiêu Chuẩn Kết Nối Mặt Bích
Đảm bảo tiêu chuẩn mặt bích của van (PN10, PN16, JIS 10K, ANSI 150LB) tương thích với tiêu chuẩn mặt bích của đường ống để tránh các vấn đề khi lắp đặt và đảm bảo độ kín khít.
Thương Hiệu và Chứng Nhận Chất Lượng
Lựa chọn các sản phẩm van điện từ từ các thương hiệu uy tín, có nguồn gốc rõ ràng và đầy đủ chứng nhận chất lượng (CO, CQ) để đảm bảo độ bền và hiệu suất. TBCNSG chuyên nhập khẩu và phân phối các sản phẩm từ các nhà sản xuất hàng đầu, mang lại sự an tâm cho khách hàng.
Quy Trình Lắp Đặt và Bảo Dưỡng Van Điện Từ Mặt Bích Thân Gang
Việc lắp đặt và bảo dưỡng đúng cách là yếu tố then chốt để đảm bảo van điện từ mặt bích thân gang hoạt động hiệu quả và kéo dài tuổi thọ. Dưới đây là hướng dẫn cơ bản:
Hướng Dẫn Lắp Đặt Cơ Bản
Trước khi lắp đặt van điện từ, cần đảm bảo hệ thống đường ống đã được làm sạch hoàn toàn để loại bỏ cặn bẩn, rỉ sét hoặc vật lạ có thể làm kẹt van.
- Kiểm tra hướng dòng chảy: Hầu hết các van điện từ đều có mũi tên chỉ hướng dòng chảy trên thân van. Đảm bảo lắp đặt đúng hướng.
- Vị trí lắp đặt: Nên lắp van theo phương thẳng đứng, với cuộn coil hướng lên trên. Điều này giúp tránh đọng nước trong cuộn coil và đảm bảo hoạt động ổn định của pít-tông. Nếu không thể lắp thẳng đứng, có thể lắp ngang nhưng cần đảm bảo không gian đủ để tháo lắp cuộn coil khi cần.
- Sử dụng gioăng đệm: Luôn sử dụng gioăng đệm phù hợp giữa mặt bích của van và mặt bích đường ống để đảm bảo độ kín khít, tránh rò rỉ.
- Siết bu lông: Siết chặt các bu lông mặt bích theo hình chéo và đều tay để đảm bảo áp lực phân bố đều, tránh biến dạng mặt bích.
- Lọc Y (Y-Strainer): Nên lắp một bộ lọc Y (y-strainer) trước van điện từ để ngăn chặn cặn bẩn, tạp chất đi vào van, bảo vệ các bộ phận bên trong và kéo dài tuổi thọ của van.
- Van khóa: Lắp đặt van khóa (gate valve hoặc ball valve) ở cả hai phía của van điện từ để dễ dàng cô lập van khi cần bảo trì hoặc thay thế mà không ảnh hưởng đến toàn bộ hệ thống.
Lưu Ý Khi Đấu Nối Điện Cho Cuộn Coil
Việc đấu nối điện cho van điện từ cần tuân thủ các quy định an toàn điện và hướng dẫn của nhà sản xuất:
- Ngắt nguồn điện: Luôn đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi thực hiện bất kỳ thao tác đấu nối nào.
- Điện áp phù hợp: Đấu nối cuộn coil với nguồn điện có điện áp và tần số (đối với AC) phù hợp với thông số kỹ thuật của van. Sai điện áp có thể gây cháy cuộn coil.
- Bảo vệ chống nước: Đảm bảo các mối nối điện được cách điện và bảo vệ chống nước, bụi bẩn, đặc biệt trong môi trường ẩm ướt hoặc ngoài trời.
- Tiếp địa: Một số cuộn coil có thể yêu cầu tiếp địa để đảm bảo an toàn.
Các Bước Bảo Trì Định Kỳ Đối Với Van Điện Từ
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ của van điện từ mặt bích thân gang:
- Kiểm tra rò rỉ: Thường xuyên kiểm tra các mối nối mặt bích và thân van xem có dấu hiệu rò rỉ không.
- Vệ sinh bộ lọc Y: Định kỳ vệ sinh hoặc thay thế lưới lọc của bộ lọc Y để đảm bảo dòng chảy thông suốt và bảo vệ van.
- Kiểm tra cuộn coil: Kiểm tra cuộn coil xem có dấu hiệu quá nhiệt, cháy xém hoặc hỏng hóc lớp cách điện không. Đảm bảo cuộn coil được cố định chắc chắn.
- Kiểm tra hoạt động: Định kỳ kiểm tra hoạt động đóng mở của van bằng cách cấp và ngắt điện. Đảm bảo van đóng mở dứt khoát và không bị kẹt.
- Kiểm tra gioăng/màng van: Nếu có dấu hiệu giảm hiệu suất hoặc rò rỉ, có thể cần tháo van để kiểm tra và thay thế gioăng/màng van bị mòn hoặc hỏng.
Khắc Phục Sự Cố Thường Gặp
Một số sự cố thường gặp và cách khắc phục:
- Van không mở/đóng:
- Kiểm tra nguồn điện đến cuộn coil.
- Kiểm tra điện áp có đúng không.
- Kiểm tra cuộn coil có bị cháy không (có thể ngửi thấy mùi khét hoặc đo điện trở).
- Kiểm tra xem có vật lạ kẹt trong van hoặc pít-tông không.
- Đối với van tác động gián tiếp, kiểm tra xem có đủ chênh lệch áp suất không.
- Van bị rò rỉ:
- Kiểm tra độ kín của các mối nối mặt bích, siết chặt lại bu lông nếu cần.
- Kiểm tra gioăng đệm mặt bích có bị hỏng không.
- Kiểm tra gioăng/màng van bên trong có bị mòn, rách hoặc kẹt vật lạ không.
- Van kêu ồn ào: Có thể do rung động, áp suất quá cao, hoặc pít-tông bị kẹt. Cần kiểm tra kỹ các nguyên nhân này.
Tại Sao Nên Chọn Mua Van Điện Từ Mặt Bích Thân Gang Tại TBCNSG?
Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đối tác tin cậy, chuyên cung cấp các giải pháp thiết bị công nghiệp chất lượng cao, trong đó có van điện từ mặt bích thân gang. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm và dịch vụ tốt nhất.
Sản Phẩm Nhập Khẩu Chính Hãng, Chất Lượng Đảm Bảo
TBCNSG chuyên nhập khẩu trực tiếp các loại van điện từ mặt bích thân gang từ các nhà sản xuất uy tín hàng đầu thế giới. Mỗi sản phẩm đều có đầy đủ giấy tờ chứng nhận chất lượng (CO – Certificate of Origin, CQ – Certificate of Quality), đảm bảo nguồn gốc rõ ràng, chất lượng đạt tiêu chuẩn quốc tế. Chúng tôi nói không với hàng giả, hàng nhái, mang lại sự yên tâm tuyệt đối cho khách hàng về hiệu suất và độ bền của thiết bị.
Đội Ngũ Kỹ Thuật Chuyên Môn, Hỗ Trợ Tận Tình
Với đội ngũ kỹ sư và chuyên viên kỹ thuật giàu kinh nghiệm, TBCNSG không chỉ cung cấp sản phẩm mà còn tư vấn chuyên sâu, giúp quý khách hàng lựa chọn được loại van điện từ thân gang phù hợp nhất với yêu cầu kỹ thuật và môi trường ứng dụng cụ thể. Chúng tôi sẵn sàng hỗ trợ từ khâu thiết kế, lắp đặt đến vận hành và khắc phục sự cố, đảm bảo hệ thống của bạn hoạt động tối ưu.
Kho Hàng Lớn, Đáp Ứng Nhanh Chóng
TBCNSG sở hữu hệ thống kho bãi rộng lớn tại TP. Hồ Chí Minh, với lượng hàng tồn kho đa dạng về chủng loại, kích thước và thương hiệu van điện từ mặt bích thân gang. Điều này cho phép chúng tôi đáp ứng nhanh chóng mọi nhu cầu của khách hàng, kể cả những đơn hàng lớn hoặc cần giao gấp, giúp các dự án không bị gián đoạn.
Chính Sách Bảo Hành, Hậu Mãi Chu Đáo
Mọi sản phẩm van điện từ công nghiệp do TBCNSG cung cấp đều đi kèm với chính sách bảo hành rõ ràng, minh bạch theo tiêu chuẩn của nhà sản xuất. Chúng tôi cam kết hỗ trợ khách hàng trong suốt quá trình sử dụng, từ bảo hành, bảo trì đến cung cấp phụ tùng thay thế chính hãng, đảm bảo sự hoạt động liên tục và ổn định của thiết bị.
Giá Cả Cạnh Tranh, Giải Pháp Tối Ưu
Với lợi thế nhập khẩu trực tiếp và quy trình tối ưu, TBCNSG mang đến mức giá cạnh tranh nhất cho các sản phẩm van điện từ mặt bích thân gang trên thị trường. Chúng tôi không chỉ bán sản phẩm mà còn cung cấp giải pháp toàn diện, giúp khách hàng tối ưu hóa chi phí đầu tư ban đầu và chi phí vận hành lâu dài.
**Liên hệ để biết giá.**
TBCNSG luôn nỗ lực không ngừng để trở thành đối tác tin cậy, mang đến những giá trị bền vững cho sự phát triển của ngành công nghiệp Việt Nam. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và nhận báo giá tốt nhất cho van điện từ mặt bích thân gang và các thiết bị công nghiệp khác.
Địa chỉ: Số 159, đường GS14, Khu đô thị Quảng Trường Xanh, P. Đông Hòa, TP. Hồ Chí Minh.
Email: [email protected]
Hotline: 09.1800.6799
Website: https://diennuoccongnghiep.com
Cập nhật lần cuối:2025-08-22 21:11:50
