Van điện từ Airtac 4V210-08

  • ...

    Ms Ngân Phòng kinh doanh

  • ...

    Ms Nga Phòng kinh doanh

  • ...

    Ms Trang Phòng kinh doanh

Thông tin sản phẩm Van điện từ Airtac 4V210-08

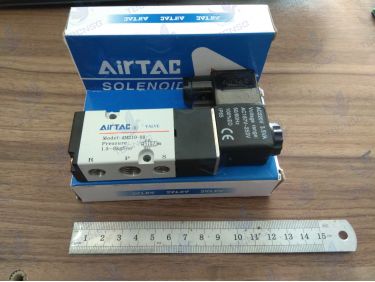

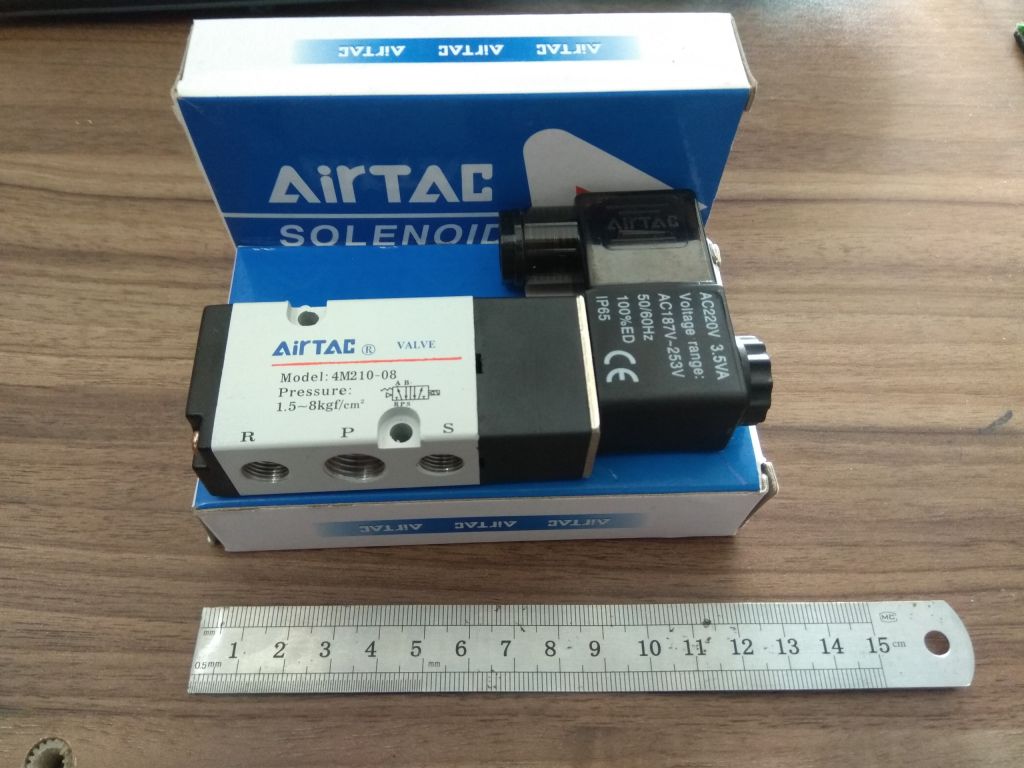

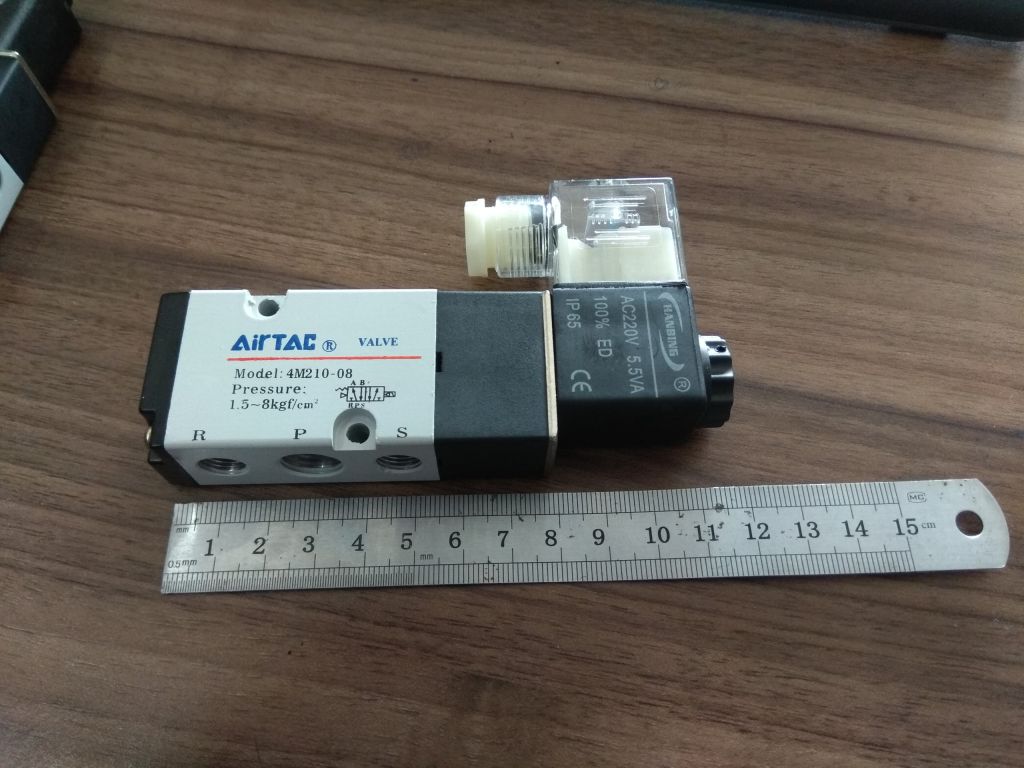

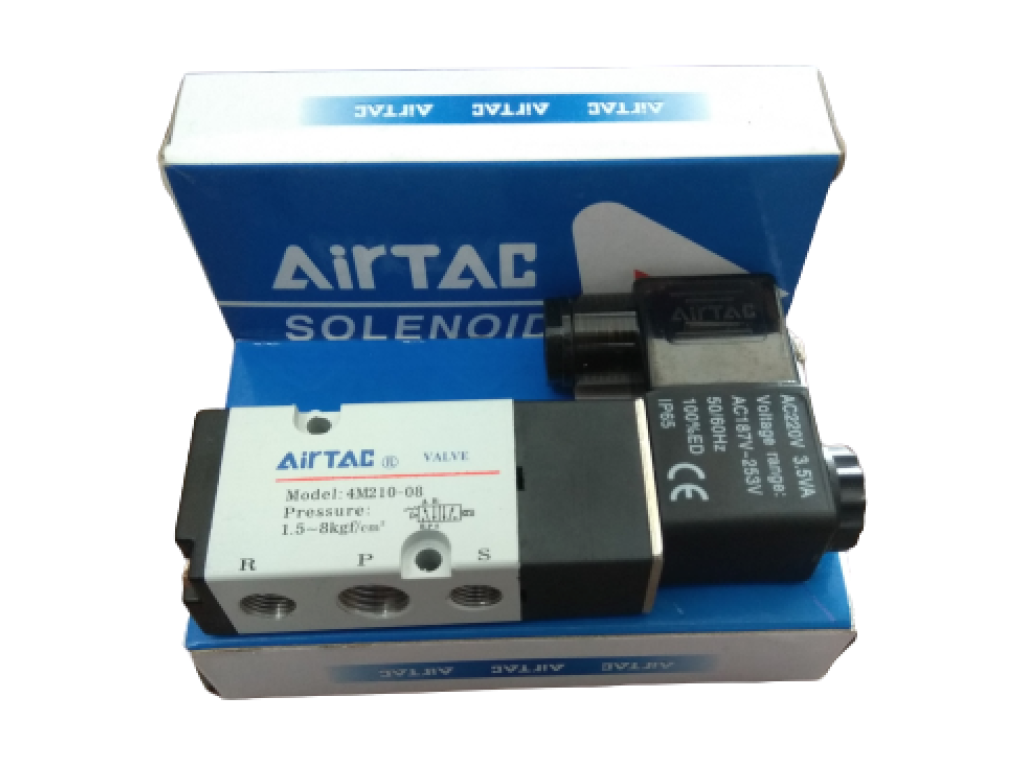

Van điện từ khí nén 5/2 AIRTAC 4V210-08 (ren 13mm). Cấu tạo phía trước của van điện từ 5/2 AIRTAC 4V210-08 gồm có các thông số kỹ thuật như dòng trên cùng là model sản phẩm, tiếp theo là Pressure là áp suất hoạt động và sơ đồ hoạt động của van 5/2, phía bên phải màu đen là cuộn hút van điện từ có ghi thông số điện áp.

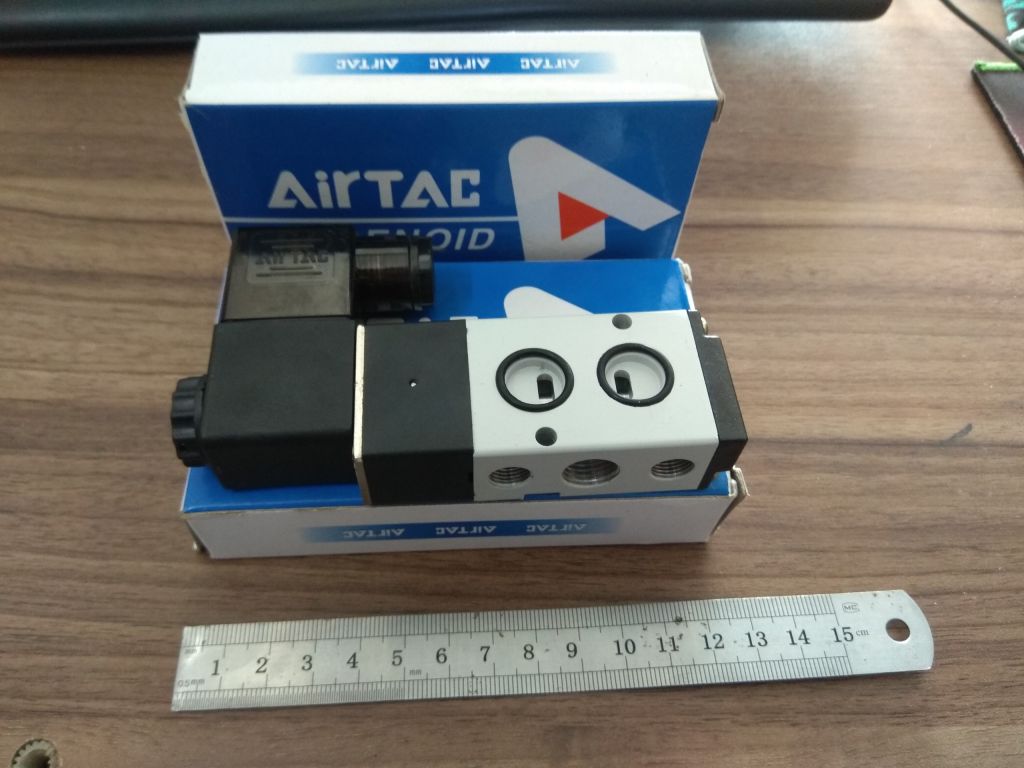

Cấu tạo bên dưới của van điện từ khí nén 5/2 AIRTAC 4V210-08 gồm 3 cổng, cổng giữa (P) là cổng đưa áp suất vào, 2 cổng 2 bên (R), (S) là cổng xả chúng ta nên lắp giảm thanh để ngăn không cho bụi ở ngoài vào làm hư hỏng chiếc van

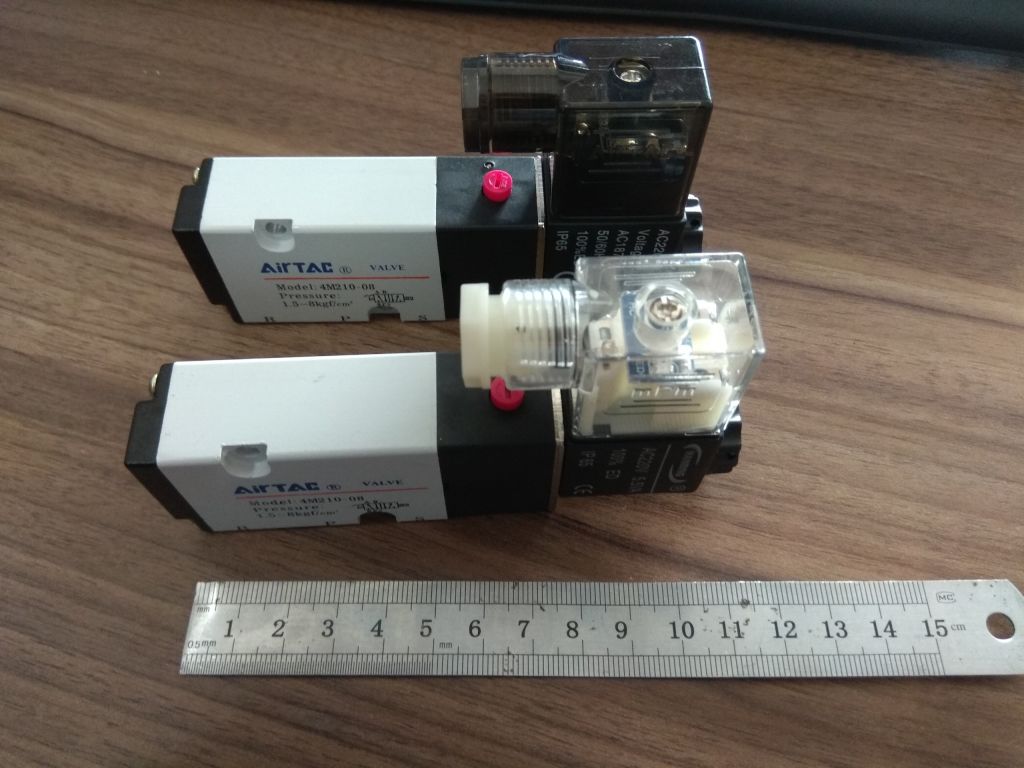

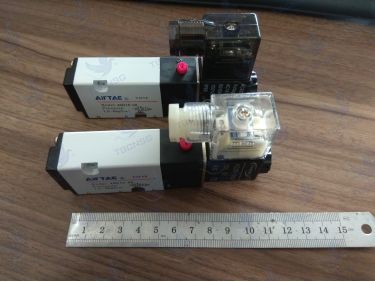

Cấu tao phía trên của van điện từ AIRTAC 4V210-08 gồm 2 cổng (A) và (B), 2 cổng này kết nối và đưa áp suất trực tiếp đến xi lanh khí nén, nút màu đỏ là nút kích hoạt chiếc van hoạt động (hay gọi là nút thử tay), nút này dùng để kiểm tra tình trạng chiếc van có bị hư hỏng hay không?

Đầu coil điện của van điện từ khí nén AIRTAC 4V210-08, thường được gọi là đầu coil hay cuộn hút van điện từ đây là bộ phận kích hoạt chiếc van hoạt động, mỗi cuộn coil đều có điện áp sử dụng riêng của nó như: AC220V, AC110V, DC24V, DC12V...

Van điện từ 5/2 Airtac 4V210-08.

Port size: vào 1/4" , xả 1/8" .

Áp suất hoạt động: 0.15 - 0.8 MPa .

Loại van 5 cửa 2 vị trí .

Nhiệt độ hoạt động: 5~50oC .

Điện Áp : 110V, 220V, 24V

  • Working Medium: Air(to be filtered by 40μ filter element)
  • Motion Pattern: Inner guide type
  • Working pressure: 0.15~0.8MPa
  • Max. Test Pressure: 1.2MPa
  • Max. Ambient Temperature: 5~50oC
  • Operating Voltage Tolerance: -10%~+10%
  • Power Consumption: AC:5.5VA   DC:4.8W
  • Insulation: F Class
  • Protection: IP65
  • Wiring/Connector: Lead wire or Connector type
  • Switching Frequency: 5 cycle/sec
  • Response Time: 0.05 sec

Hình ảnh của Van điện từ Airtac 4V210-08
Hình ảnh Van điện từ Airtac 4V210-08.
Hình ảnh của Van điện từ Airtac 4V210-08
Hình ảnh Van điện từ Airtac 4V210-08.
Hình ảnh của Van điện từ Airtac 4V210-08
Hình ảnh Van điện từ Airtac 4V210-08.
Hình ảnh của Van điện từ Airtac 4V210-08
Hình ảnh Van điện từ Airtac 4V210-08.
Hình ảnh của Van điện từ Airtac 4V210-08
Hình ảnh Van điện từ Airtac 4V210-08.
Hình ảnh của Van điện từ Airtac 4V210-08
Hình ảnh Van điện từ Airtac 4V210-08.
Hình ảnh của Van điện từ Airtac 4V210-08
Hình ảnh Van điện từ Airtac 4V210-08.
