Van chặn đóng nhanh, thường được biết đến với tên tiếng Anh là Quick Closing Valve, trong tiếng Trung gọi là 快速切断阀 (Kuàisù qiēduàn fá) và tiếng Nhật là 緊急遮断弁 (Kinkyū shadan ben). Đây là một thiết bị an toàn trọng yếu, được thiết kế đặc biệt để ngắt dòng chảy của chất lỏng (thường là nhiên liệu hoặc dầu) một cách tức thời trong các tình huống khẩn cấp như hỏa hoạn hoặc rò rỉ nghiêm trọng. Khác với các loại van thông thường cần nhiều vòng quay để đóng, thiết bị này cho phép đóng hoàn toàn chỉ bằng một thao tác kích hoạt từ xa hoặc tại chỗ.
Trong môi trường công nghiệp và hàng hải, vai trò của Quick Closing Valve là không thể thay thế. Nó đóng vai trò là "chốt chặn cuối cùng" để bảo vệ khoang máy, tàu thủy và các bồn chứa nhiên liệu khỏi nguy cơ cháy nổ lan rộng. Việc hiểu rõ bản chất kỹ thuật của dòng van này giúp các kỹ sư vận hành đảm bảo an toàn tối đa cho hệ thống đường ống.

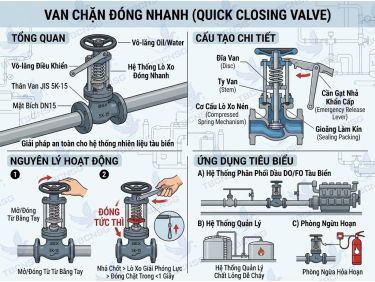

Cấu tạo chi tiết của Van chặn đóng nhanh
Một bộ van chặn đóng nhanh tiêu chuẩn được cấu thành từ nhiều bộ phận cơ khí chính xác, đảm bảo khả năng phản ứng nhanh dưới áp lực cao:
- Thân van (Body): Thường được đúc từ thép đúc (Cast Steel), gang dẻo (Ductile Iron) hoặc đồng (Bronze) để chịu được áp suất và chống ăn mòn.
- Nắp van (Bonnet): Phần phía trên giữ trục van và bộ phận kích hoạt, được kết nối với thân van bằng bu-lông chắc chắn.
- Đĩa van (Disc): Bộ phận trực tiếp ngăn chặn dòng chảy, thường có thiết kế dạng côn hoặc phẳng với vật liệu làm kín chuyên dụng.
- Trục van (Stem): Truyền động năng từ bộ kích hoạt xuống đĩa van.
- Lò xo nén (Spring): Thành phần quan trọng nhất tạo ra lực đóng cực mạnh và nhanh khi chốt hãm được giải phóng.
- Cơ chế kích hoạt (Actuator/Release Mechanism): Có thể là bộ phận điều khiển bằng khí nén (Pneumatic), thủy lực (Hydraulic) hoặc kéo tay bằng dây cáp (Wire pull).
Các tiêu chuẩn thiết kế thường áp dụng cho dòng van này bao gồm JIS (Nhật Bản), DIN (Đức) hoặc ANSI (Mỹ), đảm bảo tính đồng bộ và an toàn trong các hệ thống van công nghiệp toàn cầu.
Nguyên lý hoạt động của Quick Closing Valve
Nguyên lý vận hành của van dựa trên sự giải phóng năng lượng dự trữ. Ở trạng thái làm việc bình thường, van luôn ở vị trí mở. Lúc này, lò xo bên trong được nén lại và giữ cố định bởi một chốt hãm (latch).
Khi có sự cố xảy ra, người vận hành sẽ kích hoạt hệ thống điều khiển từ xa (bằng cách nhấn nút xả khí nén, bơm thủy lực hoặc kéo dây cáp). Lực tác động này sẽ giải phóng chốt hãm, ngay lập tức lực đàn hồi của lò xo sẽ đẩy trục van và đĩa van xuống vị trí đóng hoàn toàn. Toàn bộ quá trình này diễn ra trong chưa đầy 1 giây, ngăn chặn triệt để dòng nhiên liệu cung cấp cho nguồn cháy.
Hiệu suất làm việc của van phụ thuộc lớn vào độ nhạy của chốt hãm và lực đàn hồi của lò xo. Do đó, việc kiểm tra định kỳ cơ chế giải phóng là yếu tố sống còn.
Kinh nghiệm kỹ thuật: Trong quá trình tư vấn tại các khu công nghiệp ở TP.HCM và Vũng Tàu, chúng tôi nhận thấy nhiều đơn vị thường nhầm lẫn giữa van đóng nhanh và van chặn (Globe Valve) thông thường. Van đóng nhanh có cấu tạo trục không ren ở phần cơ chế kích hoạt để cho phép đĩa van "rơi" tự do dưới lực lò xo, trong khi van chặn thông thường phải vặn ren từ từ.
Phân loại Van chặn đóng nhanh
Tùy thuộc vào môi trường vận hành và yêu cầu kỹ thuật, sản phẩm được chia thành các loại chính sau:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm chính |
|---|---|---|
| Theo vật liệu | Thép đúc, Đồng, Gang dẻo | Thép dùng cho nhiệt độ cao; Đồng chống ăn mòn nước biển. |
| Theo kiểu kích hoạt | Khí nén, Thủy lực, Dây kéo | Khí nén phổ biến nhất nhờ tốc độ phản ứng và độ tin cậy. |
| Theo kiểu kết nối | Mặt bích (Flanged) | Tuân theo tiêu chuẩn JIS 5K/10K, DIN PN16, ANSI 150. |
| Theo hình dáng | Dạng thẳng (Straight), Dạng góc (Angle) | Dạng góc giúp giảm tổn thất áp suất trong một số sơ đồ ống. |
Hướng dẫn lựa chọn thiết bị phù hợp
Để chọn đúng loại Quick Closing Valve chính hãng, kỹ sư cần căn cứ vào các thông số sau:
- Áp suất làm việc (PN/Class): Phải phù hợp với áp suất thiết kế của đường ống (thường là PN16 hoặc JIS 10K).
- Nhiệt độ vận hành: Ảnh hưởng đến việc chọn vật liệu gioăng làm kín (Viton, PTFE hoặc kim loại).
- Môi trường chất lỏng: Dầu DO, dầu FO, dầu bôi trơn hay hóa chất dễ cháy.
- Kích thước định danh (DN): Phải khớp với đường kính ống để không gây sụt áp quá mức.
- Phương thức điều khiển: Nếu hệ thống đã có sẵn đường khí nén, nên chọn loại kích hoạt bằng khí để đồng bộ hóa.
Sai lầm thường gặp: Sử dụng van thân gang cho các hệ thống nhiên liệu trên tàu biển mà không kiểm tra tiêu chuẩn đăng kiểm. Đối với môi trường biển, van đóng nhanh bắt buộc phải có chứng chỉ của các tổ chức như ABS, DNV, hoặc NK để đảm bảo khả năng chịu va đập và chống cháy.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành thực tế tại các nhà máy ở Bình Dương và Đồng Nai, một số lỗi sau thường xuyên xuất hiện:
- Van bị kẹt không đóng hết: Do cặn bẩn bám trên bề mặt đĩa van hoặc trục van bị cong. Giải pháp: Vệ sinh lòng van và kiểm tra độ thẳng của trục.
- Rò rỉ tại bộ phận làm kín (Seat): Do bề mặt tiếp xúc bị mòn hoặc có dị vật. Giải pháp: Rà lại bề mặt tiếp xúc (lapping) hoặc thay mới đĩa van.
- Hệ thống kích hoạt từ xa bị liệt: Đường ống khí nén bị hở hoặc dây cáp bị rỉ sét. Giải pháp: Kiểm tra độ kín khít của ống dẫn và bôi trơn dây cáp định kỳ.
- Lò xo bị yếu (mỏi): Sau thời gian dài sử dụng, lực đóng không còn đủ mạnh. Giải pháp: Thay thế lò xo đúng thông số kỹ thuật của nhà sản xuất.
Hướng dẫn bảo dưỡng định kỳ
Việc bảo trì van công nghiệp loại đóng nhanh cần được thực hiện nghiêm ngặt theo lịch trình:
- Hàng tháng: Thử nghiệm kích hoạt đóng van (không có dòng chảy) để đảm bảo cơ chế cơ khí vẫn hoạt động trơn tru.
- Hàng quý: Kiểm tra độ kín của các đầu nối khí nén/thủy lực. Bôi trơn các khớp nối chuyển động bên ngoài.
- Hàng năm: Tháo kiểm tra bên trong, kiểm tra tình trạng lò xo và bề mặt làm kín. Thay thế các gioăng cao su nếu có dấu hiệu lão hóa.
Hướng dẫn lắp đặt tiêu chuẩn
- Vị trí: Lắp đặt càng gần bồn chứa nhiên liệu càng tốt để tối ưu khả năng cách ly.
- Chiều dòng chảy: Phải lắp đúng theo mũi tên đúc trên thân van. Thông thường, áp suất dòng chảy sẽ hỗ trợ quá trình đóng van.
- Không gian: Đảm bảo đủ khoảng trống để thao tác tay gạt thủ công và bảo trì bộ kích hoạt.
- Kết nối: Siết bu-lông mặt bích theo hình sao để đảm bảo lực ép đồng đều lên gioăng, tránh rò rỉ.
Bảng tổng hợp so sánh các dòng Van đóng nhanh
| Loại vật liệu | Áp suất tối đa | Nhiệt độ tối đa | Ứng dụng tiêu biểu |
|---|---|---|---|
| Thép đúc (Cast Steel) | 64 Bar | 400°C | Hệ thống dầu nóng, nồi hơi công nghiệp. |
| Đồng (Bronze) | 16 Bar | 200°C | Tàu thủy, môi trường nước biển, dầu DO. |
| Gang dẻo (Ductile Iron) | 25 Bar | 300°C | Trạm xăng dầu, kho chứa nhiên liệu trên cạn. |
Câu hỏi thường gặp (FAQ)
Quick Closing Valve là gì?
Là loại van an toàn được thiết kế để đóng ngắt dòng chảy tức thì bằng lực lò xo khi có tín hiệu kích hoạt khẩn cấp từ xa hoặc tại chỗ.
Tại sao tàu thủy bắt buộc phải dùng van đóng nhanh?
Để ngăn chặn nhiên liệu từ bồn chứa chảy vào buồng máy khi có hỏa hoạn, giúp cô lập đám cháy và bảo vệ an toàn cho tàu theo quy định hàng hải quốc tế.
Có mấy cách kích hoạt van chặn đóng nhanh?
Có 3 cách chính: Kích hoạt bằng khí nén (Pneumatic), bằng thủy lực (Hydraulic) và bằng cơ học (kéo dây cáp).
Sự khác biệt giữa van đóng nhanh và van điện từ (Solenoid Valve) là gì?
Van đóng nhanh sử dụng cơ chế cơ khí (lò xo) để đóng và thường dùng cho đường ống lớn, trong khi van điện từ dùng lực điện từ và thường dùng cho đường ống nhỏ.
Vật liệu nào tốt nhất cho van đóng nhanh dùng cho dầu FO?
Thép đúc (Cast Steel) là lựa chọn ưu tiên nhờ khả năng chịu nhiệt và độ bền cơ học cao trong môi trường dầu nặng.
Làm sao để biết van đã đóng hoàn toàn?
Hầu hết các van đóng nhanh đều có bộ chỉ báo vị trí (Indicator) trên trục van hoặc tích hợp công tắc hành trình để gửi tín hiệu về tủ điều khiển.
Bao lâu thì nên kiểm tra thử nghiệm van một lần?
Theo khuyến cáo kỹ thuật, nên thực hiện thử nghiệm kích hoạt không tải ít nhất mỗi tháng một lần để đảm bảo cơ chế không bị kẹt.
Kết luận
Van chặn đóng nhanh (Quick Closing Valve) không chỉ đơn thuần là một thiết bị điều tiết dòng chảy mà là một lá chắn an toàn không thể thiếu trong các hệ thống công nghiệp nguy hiểm. Việc lựa chọn đúng chủng loại, lắp đặt đúng kỹ thuật và bảo trì nghiêm ngặt sẽ giúp giảm thiểu tối đa thiệt hại về người và tài sản khi sự cố xảy ra. Hy vọng những chia sẻ chuyên sâu trên từ đội ngũ kỹ thuật TBCNSG sẽ giúp bạn có cái nhìn toàn diện hơn về dòng sản phẩm này.
