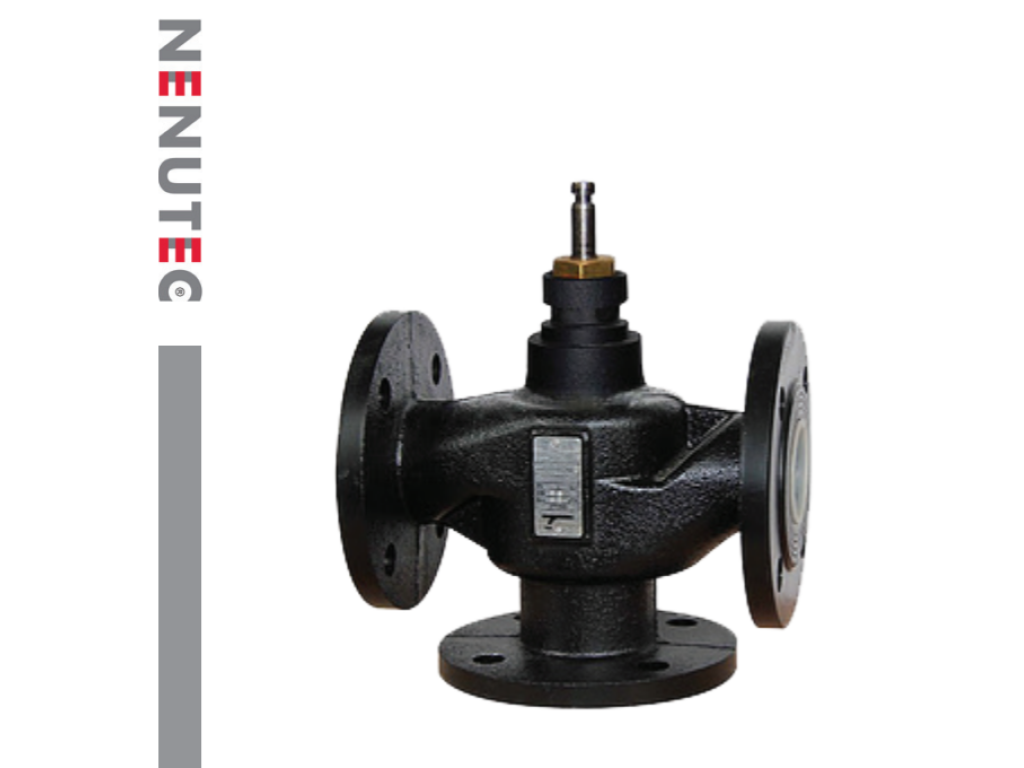

Van cầu mặt bích NENUTEC NVCF Series là dòng van điều khiển công nghiệp đỉnh cao, được thiết kế chuyên biệt để vận hành trong các hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí). Với nhiệm vụ chính là điều tiết chính xác lưu lượng nước nóng, nước lạnh hoặc hơi nước theo yêu cầu từ bộ điều khiển, NVCF Series đảm bảo hệ thống luôn hoạt động ở trạng thái tối ưu nhất.
Sản phẩm sở hữu dải kích thước rộng từ DN65 đến DN150, đi kèm với các tùy chọn 2 ngả (2-Way) hoặc 3 ngả (3-Way) đáp ứng linh hoạt mọi cấu trúc đường ống. Điểm mạnh vượt trội của dòng van này chính là khả năng chịu áp suất hệ thống lên đến PN16 (232 PSI) và tỷ lệ rò rỉ cực thấp chỉ 0.05%. Được chế tạo từ gang đúc bền bỉ kết hợp với trục và ghế van bằng thép không gỉ, NENUTEC NVCF Series là giải pháp đáng tin cậy cho các tòa nhà cao tầng, hệ thống bơm áp suất lớn và các môi trường công nghiệp khắc nghiệt.
Giới thiệu chi tiết sản phẩm NENUTEC NVCF Series
NENUTEC là thương hiệu hàng đầu thế giới về các giải pháp điều khiển lưu chất, và dòng NVCF Series là minh chứng rõ nét cho chất lượng và sự tinh tế trong kỹ thuật. Van cầu (Globe Valve) dòng này được thiết kế với kiểu kết nối mặt bích, giúp việc lắp đặt và bảo trì trở nên dễ dàng, chắc chắn hơn bao giờ hết.
Mỗi chiếc van trong dòng NVCF đều được sản xuất theo các tiêu chuẩn khắt khe nhất như ANSI B16.15 Class 250 và EN1561. Điều này đảm bảo rằng thiết bị không chỉ hoạt động ổn định mà còn an toàn tuyệt đối trong các điều kiện áp suất và nhiệt độ thay đổi liên tục. Đặc biệt, đặc tính lưu lượng "phần trăm bằng nhau" (Equal percentage flow characteristic) giúp việc điều chỉnh lưu lượng diễn ra mượt mà, tránh hiện tượng sốc áp và tăng tuổi thọ cho toàn bộ hệ thống đường ống.
Đặc điểm và Ưu điểm nổi bật của Van Cầu NENUTEC NVCF
1. Dải kích thước đa dạng
Sản phẩm cung cấp đầy đủ các kích cỡ phổ biến trong công nghiệp bao gồm: DN65, DN80, DN100, DN125 và DN150. Điều này cho phép các kỹ sư dễ dàng lựa chọn mã sản phẩm phù hợp với thiết kế của từng phân khu trong công trình.
2. Độ kín khít vượt trội (Low Leakage)
Với hệ số rò rỉ chỉ 0.05%, van NENUTEC NVCF giúp ngăn chặn tối đa tình trạng thất thoát lưu chất. Trong các hệ thống sử dụng hơi nước hoặc nước nóng, việc giảm rò rỉ đồng nghĩa với việc tiết kiệm chi phí năng lượng đáng kể cho chủ đầu tư.
3. Khả năng chịu áp suất đóng lớn
Nhờ sự hỗ trợ từ các bộ truyền động (actuator) hiệu suất cao, van có khả năng đóng chặt ngay cả khi áp suất ngược trong đường ống rất lớn. Đây là yếu tố then chốt giúp sản phẩm được ưu tiên lựa chọn cho các hệ thống chiller tại các tòa nhà chọc trời.
4. Vật liệu chế tạo cao cấp
- Thân van: Làm bằng gang đúc (Cast Iron) chịu lực tốt, chống va đập.
- Trục và Ghế van: Sử dụng thép không gỉ (Stainless Steel), đảm bảo không bị ăn mòn bởi các hóa chất trong nước hoặc hơi nước nhiệt độ cao.
- Gioăng làm kín: Sử dụng vật liệu PTFE cao cấp, chịu nhiệt và bền bỉ dưới áp lực ma sát liên tục.
Thông số kỹ thuật sản phẩm
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng van NENUTEC NVCF để quý khách hàng tham khảo khi thiết kế hệ thống:
| Đặc tính | Chi tiết kỹ thuật |
|---|---|
| Định mức áp suất thân van | 232 psig (PN16 hoặc 1,600 kPa). Đạt chuẩn ANSI B16.15 Class 250, EN1561 |
| Giới hạn nhiệt độ lưu chất | Lên đến 120°C (tại nhiệt độ môi trường 40°C) |
| Nhiệt độ lưu kho & vận chuyển | Từ -40°C đến 70°C |
| Môi trường làm việc | Nước lạnh, nước nóng, hơi nước, dung dịch Glycol lên tới 50% |
| Tỷ lệ rò rỉ | 0.05% |
| Kích thước mặt bích | Đáp ứng tiêu chuẩn DIN EN 1092-2 |
| Hành trình (Stroke) | Tối đa 39 mm |
Bảng tra cứu hệ số lưu lượng (Kv) và lực đóng van
| Kích thước van (DN) | DN65 | DN80 | DN100 | DN125 | DN150 |
|---|---|---|---|---|---|
| Hệ số lưu lượng (Kv) | 63 | 100 | 160 | 250 | 400 |
| Lực đóng (với bộ NAV...-18) | 340 kPa | 150 kPa | 90 kPa | - | - |
| Lực đóng (với bộ NAV...-30) | - | - | 270 kPa | 600 kPa | 600 kPa |
Ứng dụng thực tế của sản phẩm
Van cầu NENUTEC NVCF Series là thành phần không thể thiếu trong nhiều hệ thống kỹ thuật hiện đại:
- Hệ thống AHU & FCU: Điều tiết lưu lượng nước lạnh để kiểm soát nhiệt độ không khí tại các phòng.
- Trạm trao đổi nhiệt: Kiểm soát dòng nước nóng hoặc hơi nước trong các bộ trao đổi nhiệt để cung cấp nước nóng sinh hoạt hoặc sưởi ấm.
- Hệ thống sưởi trung tâm: Ứng dụng van 3 ngả để trộn dòng nước nóng hồi và dòng nước cấp, đảm bảo nhiệt độ ổn định theo yêu cầu.
- Nhà máy công nghiệp: Sử dụng trong các đường ống dẫn hơi áp suất trung bình cho các quy trình sản xuất thực phẩm, dệt may.
Hướng dẫn giải mã mã sản phẩm (Model Designation)
Khi đặt hàng, quý khách có thể dựa vào cấu trúc mã sau để chọn đúng loại van cần thiết:
- VB: Ký hiệu dòng van mặt bích NVCF.
- 2/3: Số ngả của van (2 ngả hoặc 3 ngả).
- 065 - 150: Kích thước định danh của van (DN65 đến DN150).
- I: Loại Trim bằng sắt (Iron Trim) - Thường áp dụng cho cỡ DN65-DN100.
- M/D: Chức năng Mixing (Trộn) hoặc Diverting (Phân chia) đối với van 3 ngả.
Lợi ích khi lựa chọn van NENUTEC NVCF
Sử dụng van cầu NENUTEC không chỉ là mua một thiết bị, mà là đầu tư vào sự ổn định của hệ thống:
- Hiệu suất vận hành cao: Khả năng điều khiển chính xác giúp hệ thống đạt đến nhiệt độ mong muốn nhanh hơn, giảm thời gian chạy không tải của bơm và chiller.
- Giảm chi phí bảo trì: Với vật liệu thép không gỉ tại các điểm tiếp xúc quan trọng, van rất ít khi bị kẹt hoặc ăn mòn, giảm thiểu tần suất phải dừng hệ thống để sửa chữa.
- Dễ dàng tích hợp: Thiết kế chuẩn hóa cho phép van kết hợp hoàn hảo với các bộ truyền động điện của NENUTEC hoặc các hãng tương đương có cùng thông số hành trình.
- An toàn: Khả năng chịu nhiệt đến 120°C và áp suất PN16 bảo vệ hệ thống khỏi các sự cố vỡ đường ống do quá áp hoặc quá nhiệt.
Một số lưu ý khi lắp đặt và vận hành
- Vị trí lắp đặt: Đảm bảo không gian xung quanh đủ rộng để lắp đặt bộ truyền động (actuator) và thuận tiện cho việc bảo trì sau này.
- Hướng dòng chảy: Lắp đặt đúng hướng mũi tên được đúc trên thân van để đảm bảo đặc tính lưu lượng và lực đóng chính xác.
- Vệ sinh đường ống: Trước khi lắp van, cần súc rửa đường ống sạch sẽ để tránh các mạt sắt, xỉ hàn làm hỏng ghế van hoặc gioăng PTFE.
- Sửa chữa: Chỉ nên thực hiện thay thế bộ truyền động hoặc thay mới thân van tại hiện trường. Mọi can thiệp sâu vào cấu trúc bên trong van cần được thực hiện bởi kỹ thuật viên có chuyên môn.
Kết luận
Với những ưu điểm vượt trội về độ bền, khả năng kiểm soát lưu lượng chính xác và tiêu chuẩn kỹ thuật quốc tế, Van Cầu Điều Khiển Mặt Bích NENUTEC NVCF Series xứng đáng là lựa chọn hàng đầu cho các dự án HVAC tầm cỡ. Sản phẩm không chỉ mang lại sự an tâm về chất lượng mà còn giúp tối ưu hóa chi phí vận hành cho doanh nghiệp trong dài hạn.
Quý khách hàng đang tìm kiếm giải pháp van điều khiển cho dự án của mình? Hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá cạnh tranh nhất cho dòng sản phẩm NENUTEC NVCF!
