Tại sao hệ thống đường ống thường xuyên phát ra tiếng ồn lạ?

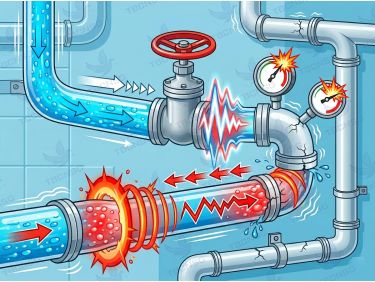

Trong quá trình vận hành hệ thống cấp thoát nước tại các tòa nhà cao tầng hay nhà máy tại TP.HCM, không ít kỹ thuật viên gặp phải tình trạng đường ống rung lắc dữ dội hoặc phát ra những tiếng "rầm" lớn ngay khi đóng van đột ngột. Đây chính là hiện tượng búa nước (Water Hammer) - một "kẻ thù thầm lặng" có thể phá hủy ron cao su, làm nứt vỡ mối nối, thậm chí gây nổ đường ống do áp suất tăng vọt gấp nhiều lần định mức. Để giải quyết triệt để vấn đề này, việc lắp đặt van búa nước (hay còn gọi là Water Hammer Arrestor) là giải pháp kỹ thuật bắt buộc.
Về bản chất, thiết bị này đóng vai trò như một "phuộc nhún" hay bình tích áp thu nhỏ, có nhiệm vụ hấp thụ toàn bộ năng lượng dư thừa sinh ra từ sự thay đổi vận tốc đột ngột của dòng chất lỏng. Hiểu rõ cách vận hành và vị trí lắp đặt chính xác của thiết bị không chỉ giúp hệ thống vận hành êm ái mà còn kéo dài tuổi thọ cho toàn bộ thiết bị ngoại vi như máy bơm và van điều khiển.
Bản chất và nguyên lý hoạt động của Water Hammer Arrestor
Trong tiếng Anh chuyên ngành, thiết bị này được gọi là Water Hammer Arrestor hoặc Shock Absorber. Trên các bản vẽ kỹ thuật cơ điện (M&E), nó thường được ký hiệu tại các vị trí gần van điện từ hoặc các trục đứng của hệ thống cấp nước.
Nguyên lý hoạt động của thiết bị dựa trên việc nén một buồng khí (thường là không khí hoặc khí Nitơ) bên trong thân van. Khi áp suất trong đường ống tăng đột ngột do đóng van nhanh, dòng nước sẽ đẩy piston hoặc màng ngăn đi lên, nén khối khí lại. Quá trình này chuyển hóa động năng của dòng nước thành năng lượng nén, giúp triệt tiêu xung lực thay vì để nó va đập trực tiếp vào thành ống.
Một sai lầm phổ biến mà tôi thường thấy tại các công trình ở Bình Dương là kỹ sư lắp đặt thiết bị này quá xa nguồn gây xung lực. Theo tiêu chuẩn kỹ thuật, để đạt hiệu quả tối ưu, thiết bị chống va đập thủy lực phải được đặt càng gần thiết bị đóng ngắt (như van điện từ, vòi gạt nhanh) càng tốt. Nếu khoảng cách quá xa, sóng xung kích sẽ kịp hình thành và gây rung lắc một đoạn ống dài trước khi được triệt tiêu.
Cấu tạo và phân loại phổ biến
Tùy vào quy mô hệ thống và môi trường sử dụng, thiết bị này được chế tạo với nhiều biến thể khác nhau về vật liệu và cơ chế hấp thụ:
- Loại Piston: Sử dụng một piston chuyển động lên xuống bên trong thân ống bằng đồng hoặc inox. Ưu điểm là độ bền cao, chịu được áp suất lớn theo tiêu chuẩn PN16 hoặc PN25.

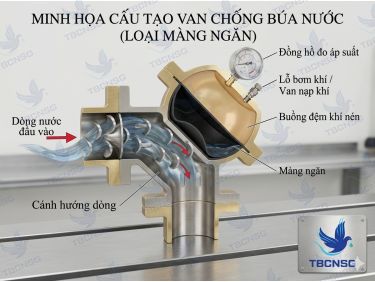

- Loại túi khí (Diaphragm): Sử dụng màng cao su EPDM hoặc NBR để ngăn cách giữa buồng khí và dòng nước. Loại này thường nhạy hơn với các dao động áp suất nhỏ nhưng cần kiểm tra định kỳ tình trạng màng.
- Vật liệu: Thân van thường được đúc từ đồng thau (Bronze), inox 304/316 hoặc gang cầu tùy thuộc vào tính chất hóa học của lưu chất.
| Đặc tính | Loại Piston | Loại Màng (Diaphragm) |
|---|---|---|
| Độ nhạy | Trung bình | Rất cao |
| Khả năng bảo trì | Khó thay thế linh kiện | Dễ thay màng/nạp khí |
| Ứng dụng | Công nghiệp nặng, áp cao | Dân dụng, y tế, thực phẩm |
Định hướng lựa chọn nhanh theo nhu cầu thực tế
Để chọn đúng van búa nước, bạn không nên chỉ nhìn vào kích thước đường ống mà phải căn cứ vào lưu lượng và áp suất đỉnh (peak pressure):
- Hệ thống dân dụng, chung cư: Ưu tiên các dòng bằng đồng, kết nối ren, kích thước nhỏ từ DN15 - DN50 để tiết kiệm không gian lắp đặt trong hộp kỹ thuật.
- Hệ thống xử lý nước thải, nhà máy: Nên chọn loại thân gang hoặc inox, kết nối mặt bích theo tiêu chuẩn JIS 10K hoặc ANSI để đảm bảo độ kín khít và khả năng chịu ăn mòn.
- Môi trường hóa chất/thực phẩm: Bắt buộc sử dụng Water Hammer Arrestor bằng inox 316 để đảm bảo tiêu chuẩn vệ sinh và chống xâm thực.
Lưu ý kỹ thuật khi lắp đặt và vận hành
Việc lắp đặt thiết bị chống va đập thủy lực cần tuân thủ một số nguyên tắc khắt khe để đảm bảo hiệu suất:
- Hướng lắp đặt: Đa số các dòng hiện nay cho phép lắp đặt linh hoạt (ngang, dọc hoặc nghiêng), tuy nhiên lắp đứng với buồng khí hướng lên trên luôn là phương án tối ưu để tránh tích tụ cặn bẩn.
- Tính toán dung tích: Một thiết bị quá nhỏ sẽ không đủ khả năng hấp thụ hết xung lực, trong khi thiết bị quá lớn sẽ gây lãng phí chi phí đầu tư.
- Kiểm tra áp suất khí nạp: Đối với loại có buồng khí nạp lại được, áp suất khí nạp (Pre-charge) thường nên thấp hơn áp suất vận hành của hệ thống khoảng 10-15%.
Trong một dự án thực tế tại khu công nghiệp ở Đồng Nai, chúng tôi từng ghi nhận trường hợp van không hoạt động do khí nạp bên trong bị rò rỉ sau 2 năm vận hành. Kinh nghiệm rút ra là: Luôn chọn các dòng có đồng hồ áp suất tích hợp hoặc có đầu van nạp khí (Schrader valve) để dễ dàng kiểm tra định kỳ mà không cần tháo rời thiết bị khỏi đường ống.
Các sự cố thường gặp và cách xử lý
- Tiếng ồn vẫn còn sau khi lắp: Có thể do vị trí lắp quá xa van đóng nhanh hoặc áp suất khí nạp chưa đúng. Cần kiểm tra lại khoảng cách lắp đặt (thường không quá 1.5m tính từ nguồn gây xung lực).
- Rò rỉ nước tại thân van: Thường xảy ra ở các dòng Piston do gioăng O-ring bị mòn. Trường hợp này cần thay thế gioăng mới hoặc thay mới thiết bị nếu thân van bị trầy xước bên trong.
- Van bị rung lắc mạnh: Cần kiểm tra lại các giá đỡ ống (Support). Van chỉ triệt tiêu xung lực bên trong, nếu hệ thống treo không chắc chắn, quán tính dòng chảy vẫn có thể gây rung cơ học.
Câu hỏi thường gặp (FAQ)
1. Van búa nước có thể thay thế hoàn toàn bình tích áp không?
Không hoàn toàn. Dù cùng nguyên lý nén khí, nhưng thiết bị này được thiết kế để phản ứng cực nhanh với các xung lực ngắn, trong khi bình tích áp dùng để duy trì áp suất và bù đắp lưu lượng cho hệ thống.
2. Bao lâu thì cần bảo trì thiết bị này?
Thông thường, nên kiểm tra áp suất khí nạp mỗi 6-12 tháng một lần. Với các dòng piston kín, tuổi thọ có thể lên đến 5-10 năm tùy vào tần suất đóng ngắt của hệ thống.
3. Có thể lắp nhiều van búa nước trên cùng một đường ống không?
Hoàn toàn được. Với những đường ống dài hoặc có nhiều nhánh rẽ với van đóng nhanh, việc lắp đặt đa điểm sẽ giúp bảo vệ hệ thống toàn diện hơn.
Tại TBCNSG, chúng tôi luôn nhấn mạnh với khách hàng rằng việc đầu tư vào thiết bị chống va đập thủy lực ngay từ giai đoạn thiết kế là cách rẻ nhất để bảo vệ những tài sản đắt tiền hơn như máy bơm và hệ thống điều khiển trung tâm. Hy vọng những chia sẻ kỹ thuật trên sẽ giúp bạn có cái nhìn sâu sắc và chính xác hơn khi triển khai hệ thống đường ống công nghiệp.
