Van an toàn Zetkama Fig. 781 là dòng thiết bị bảo vệ áp suất cao cấp được sản xuất bởi thương hiệu Zetkama danh tiếng từ Ba Lan. Đây là giải pháp tối ưu cho các hệ thống lò hơi, bồn chứa áp suất và đường ống công nghiệp nhằm ngăn chặn tình trạng quá áp gây nguy hiểm. Sản phẩm này thường được sử dụng để thay thế cho các dòng van an toàn kém chất lượng hoặc các model cũ không còn đáp ứng được tiêu chuẩn an toàn khắt khe của Châu Âu. Tại Việt Nam, TBCNSG là đơn vị uy tín chuyên cung cấp model này cho các nhà máy dệt nhuộm, thực phẩm và chế biến gỗ tại các khu công nghiệp trọng điểm.
Tìm hiểu Van an toàn Zetkama Fig 781 là gì?
Để hiểu rõ hơn về thiết bị này, quý khách có thể tham khảo bài viết Van an toàn là gì? nhằm nắm vững nguyên lý hoạt động cơ bản. Về cơ bản, Van an toàn Zetkama Fig. 781 (Safety Valve) là loại van tác động trực tiếp, sử dụng lực lò xo để giữ đĩa van đóng chặt. Khi áp suất trong hệ thống vượt quá ngưỡng cài đặt, lực đẩy của môi chất sẽ thắng lực lò xo, giúp van mở ra để xả bớt áp suất thừa, đảm bảo an toàn tuyệt đối cho thiết bị và nhân viên vận hành.
Thông số kỹ thuật chi tiết của Zetkama Fig. 781
Dưới đây là bảng thông số kỹ thuật chính xác được đội ngũ kỹ sư của TBCNSG tổng hợp từ catalogue của nhà sản xuất:
| Thông số | Chi tiết |
|---|---|
| Model | Fig. 781 |
| Kích thước (Size) | DN15 - DN250 |
| Áp suất định mức (PN) | PN16 |
| Chất liệu thân van | Gang xám (Grey cast iron EN-GJL-250) |
| Nhiệt độ làm việc | -10°C đến +300°C |
| Môi chất sử dụng | Hơi nóng, nước, không khí, chất lỏng trung tính |
| Kiểu kết nối | Mặt bích tiêu chuẩn EN 1092-2 |
| Tiêu chuẩn thiết kế | ISO 4126-1 |
Đặc điểm nổi trội của model Zetkama Fig. 781
So với các dòng van từ các thương hiệu khác, van xả áp suất model 781 của Zetkama sở hữu những ưu điểm vượt trội về độ bền và độ chính xác:
- Độ kín khít cực cao: Đĩa van và ghế van được gia công tinh xảo, giúp ngăn chặn rò rỉ môi chất ngay cả khi áp suất tiệm cận mức cài đặt.
- Thiết kế tối ưu: Thân van bằng gang xám EN-GJL-250 chịu được va đập và áp lực lớn, phù hợp với môi trường công nghiệp khắc nghiệt.
- Lò xo chính xác: Hệ thống lò xo được chế tạo từ thép hợp kim đặc biệt, đảm bảo tính đàn hồi ổn định sau hàng ngàn lần đóng mở.
- Dễ dàng bảo trì: Thiết kế cho phép tháo rời các bộ phận để kiểm tra và vệ sinh mà không cần thay thế toàn bộ van.

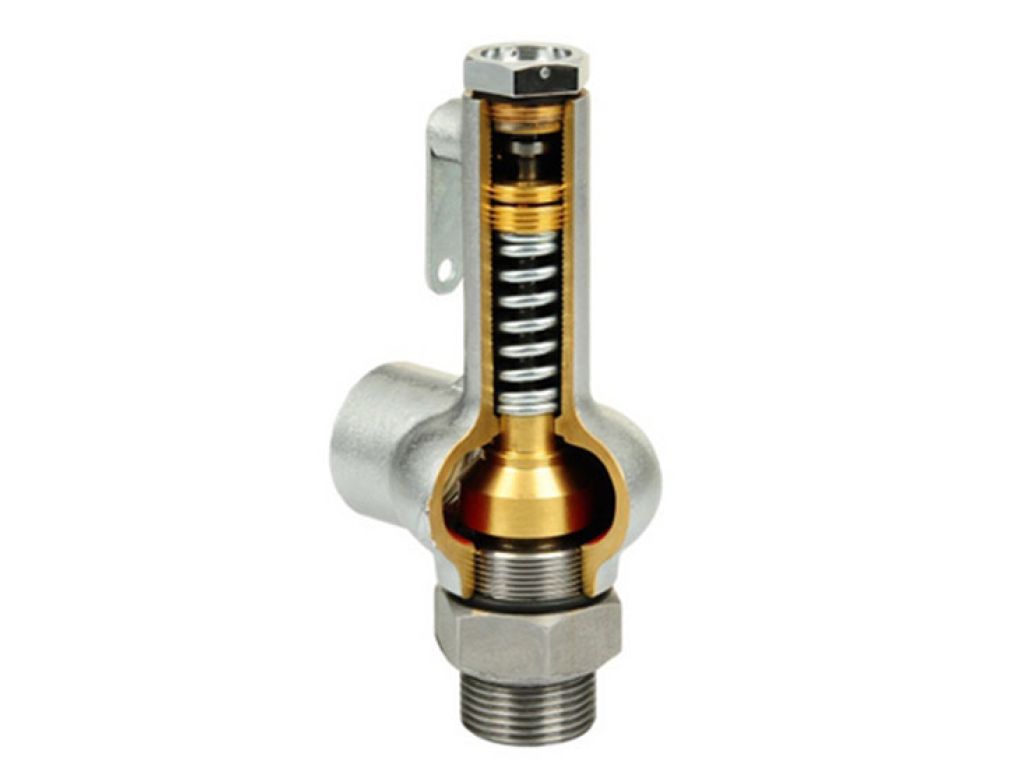

Cấu tạo chi tiết của sản phẩm
Cấu tạo của Van an toàn Zetkama Fig. 781 bao gồm các bộ phận chính sau:
- Thân van (Body): Làm bằng gang xám, có thiết kế góc vuông để hướng dòng xả đi đúng vị trí an toàn.
- Nắp van (Bonnet): Bảo vệ lò xo và các bộ phận chuyển động bên trong khỏi bụi bẩn và tác động ngoại cảnh.
- Trục van (Stem): Truyền lực từ lò xo xuống đĩa van.
- Đĩa van (Disc): Bộ phận trực tiếp đóng/mở dòng chảy, thường được làm bằng thép không gỉ để chống ăn mòn.
- Lò xo (Spring): Thành phần quan trọng nhất quyết định áp suất cài đặt (Set pressure).
- Tay giật (Lever): Cho phép kiểm tra xả cưỡng bức định kỳ để đảm bảo van không bị kẹt.
Việc lựa chọn đúng Van an toàn phù hợp với thông số hệ thống là yếu tố sống còn để bảo vệ tài sản và tính mạng con người.
Ứng dụng thực tế trong công nghiệp
Model Zetkama Fig. 781 được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật yêu cầu độ tin cậy cao:
- Hệ thống lò hơi (Boilers): Bảo vệ nồi hơi khỏi hiện tượng nổ do quá áp hơi nóng.
- Hệ thống cấp nước: Sử dụng trong các trạm bơm, bồn chứa nước nóng công nghiệp.
- Hệ thống khí nén: Xả áp cho các bình tích khí áp lực cao.
- Nhà máy hóa chất: Dùng cho các môi chất không ăn mòn, đảm bảo áp suất vận hành ổn định.
Kinh nghiệm thực tế: Đội ngũ kỹ thuật của TBCNSG đã trực tiếp tư vấn và lắp đặt Safety Relief Valve Zetkama Fig. 781 cho hệ thống lò hơi tại một nhà máy dệt lớn ở KCN Sóng Thần, Bình Dương. Sau hơn 2 năm vận hành, thiết bị vẫn hoạt động ổn định, áp suất xả luôn chính xác theo mức cài đặt 8 bar của nhà máy, giúp khách hàng hoàn toàn yên tâm.
Bảng kích thước tiêu chuẩn
Dưới đây là kích thước cơ bản để quý khách lựa chọn vị trí lắp đặt trên đường ống:
| DN (mm) | L (mm) | H (mm) | Trọng lượng (kg) |
|---|---|---|---|
| 20 | 110 | 350 | 8.5 |
| 25 | 115 | 365 | 10.0 |
| 40 | 140 | 460 | 18.0 |
| 50 | 150 | 540 | 24.0 |
| 100 | 230 | 800 | 82.0 |
Bảng giá tham khảo Van an toàn Zetkama Fig. 781
Lưu ý: Giá dưới đây chỉ mang tính chất tham khảo, giá thực tế phụ thuộc vào kích thước DN và áp suất cài đặt cụ thể.
| Kích thước | Giá tham khảo (VNĐ) |
|---|---|
| DN25 | Liên hệ |
| DN50 | Liên hệ |
| DN100 | Liên hệ |
Quý khách vui lòng liên hệ hotline của TBCNSG để nhận báo giá van xả áp suất chi tiết kèm chiết khấu tốt nhất.
Tại sao nên mua Zetkama Fig. 781 tại TBCNSG?
Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị hàng đầu trong cung cấp thiết bị ngành nước và hơi tại Việt Nam. Khi mua hàng tại TBCNSG, quý khách nhận được:
- Hàng chính hãng 100%: Nhập khẩu trực tiếp từ nhà máy Zetkama tại Ba Lan, đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng).
- Kho hàng sẵn có: Chúng tôi luôn dự trữ sẵn các size thông dụng từ DN25 đến DN100 để giao ngay cho khách hàng tại TPHCM, Bình Dương, Đồng Nai, Vũng Tàu.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tính toán lưu lượng xả và cài đặt áp suất (Set pressure) miễn phí bằng máy test chuyên dụng.
- Bảo hành dài hạn: Cam kết bảo hành 12 tháng, hỗ trợ thay thế phụ kiện chính hãng trọn đời.
Lời khuyên từ chuyên gia kỹ thuật TBCNSG
Với kinh nghiệm nhiều năm trong ngành, chuyên gia của chúng tôi có một vài lưu ý quan trọng khi sử dụng van an toàn Zetkama Fig. 781:
"Khi lắp đặt van an toàn, hãy luôn đảm bảo trục van hướng thẳng đứng lên trên. Một sai lầm phổ biến tại các nhà máy là lắp ngang hoặc chéo, điều này làm tăng ma sát nội và khiến áp suất xả không còn chính xác. Ngoài ra, định kỳ 3-6 tháng, nhân viên kỹ thuật nên kéo tay giật (lever) để xả cưỡng bức, giúp đẩy các cặn bẩn bám trên bề mặt ghế van, tránh hiện tượng van bị kẹt cứng (stuck) khi có sự cố thật sự xảy ra."
Câu hỏi thường gặp (FAQ)
Van Zetkama Fig. 781 có thể dùng cho hóa chất không?
Model 781 có thân bằng gang xám, nên chỉ phù hợp với các môi chất không ăn mòn như hơi nóng, nước, không khí. Nếu dùng cho hóa chất, quý khách nên chuyển sang dòng thân Inox của Zetkama.
TBCNSG có hỗ trợ cài đặt áp suất trước khi giao hàng không?
Có. Chúng tôi có trạm thử áp chuyên dụng để cài đặt và kẹp chì đúng mức áp suất khách hàng yêu cầu trước khi xuất kho.
Tôi có thể tự thay đổi áp suất cài đặt của van không?
Việc thay đổi áp suất cần được thực hiện bởi người có chuyên môn và phải có đồng hồ áp suất chuẩn để đối chiếu. Tốt nhất quý khách nên gửi về TBCNSG để chúng tôi hỗ trợ kỹ thuật an toàn.
Liên hệ đặt hàng ngay
Quý khách đang tìm kiếm giải pháp an toàn tối ưu cho hệ thống áp lực của mình? Đừng ngần ngại liên hệ với TBCNSG để sở hữu Zetkama Safety Valve Fig. 781 chính hãng với mức giá cạnh tranh nhất thị trường. Chúng tôi hỗ trợ giao hàng nhanh và tư vấn lắp đặt tận nơi tại các khu vực phía Nam.
CÔNG TY CP ĐT XNK THIẾT BỊ CÔNG NGHIỆP SÀI GÒN - Đồng hành cùng sự an toàn và bền vững của mọi công trình!
