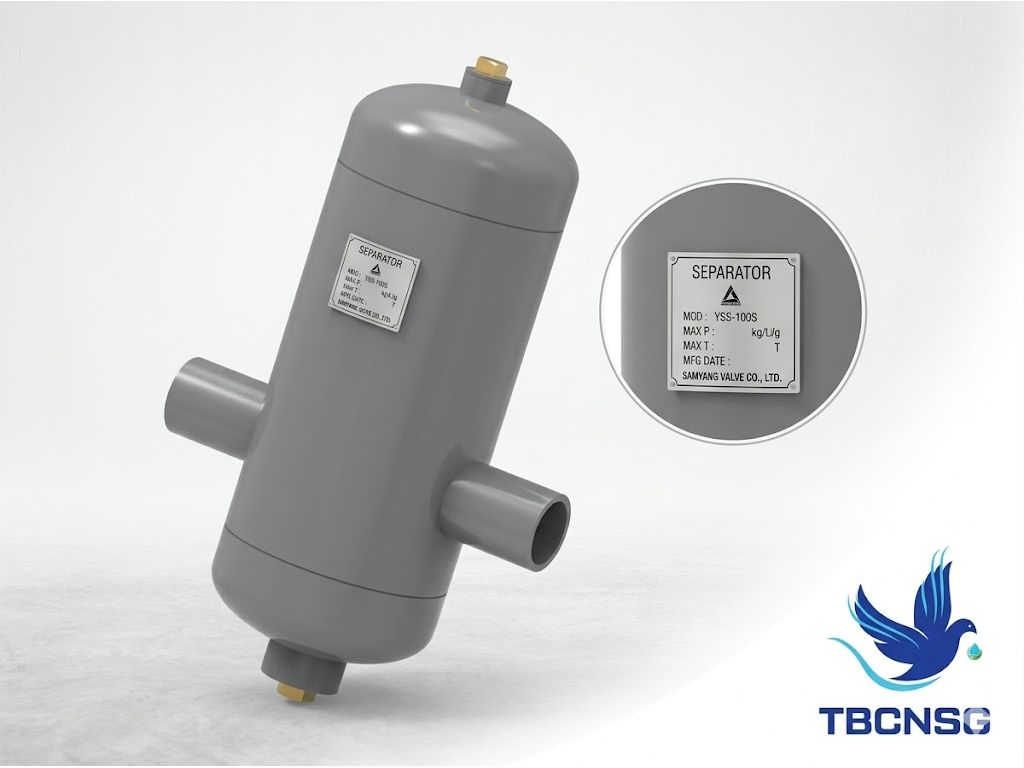

Bộ tách nước (Separator) Samyang YSS-100S là thiết bị chuyên dụng được thiết kế để loại bỏ nước ngưng tụ ra khỏi dòng hơi nóng (steam) hoặc khí nén (compressed air). Với hiệu suất tách nước lên đến 99%, sản phẩm này đóng vai trò quan trọng trong việc bảo vệ các thiết bị hạ nguồn như van điều khiển, đồng hồ đo lưu lượng và máy nén khí khỏi hiện tượng thủy kích và ăn mòn.
Tổng quan về model bộ tách nước Samyang YSS-100S
Sản phẩm Samyang YSS-100S thuộc dòng thiết bị tách nước dạng cơ năng (centrifugal type), sử dụng lực ly tâm để đẩy các hạt nước nặng hơn văng ra khỏi dòng khí và rơi xuống đáy bộ tách. Thiết bị được sản xuất bởi Samyang ARV - một thương hiệu van công nghiệp hàng đầu tại Hàn Quốc, nổi tiếng với độ bền cao và khả năng vận hành ổn định trong môi trường áp suất lớn.
Điểm đặc biệt của model YSS-100S là thân được đúc bằng gang dẻo (Ductile Iron), cho phép chịu được nhiệt độ và áp suất làm việc khắc nghiệt hơn so với các dòng gang xám thông thường. Thiết kế nhỏ gọn giúp việc lắp đặt trên đường ống trở nên dễ dàng mà không chiếm quá nhiều không gian kỹ thuật.
Thông số kỹ thuật chi tiết Samyang YSS-100S
Dưới đây là bảng thông số kỹ thuật chi tiết của thiết bị được đội ngũ kỹ thuật tại TBCNSG tổng hợp chính xác từ tài liệu của nhà sản xuất:
| Thông số | Chi tiết kỹ thuật |
| Model | YSS-100S |
| Thương hiệu | Samyang ARV (Hàn Quốc) |
| Môi chất sử dụng | Hơi nóng (Steam), Khí nén (Air) |
| Kích cỡ (Size) | DN15, DN20, DN25, DN32, DN40, DN50 đến DN200 |
| Áp suất làm việc tối đa | 1.0 MPa (10 kgf/cm2) |
| Nhiệt độ làm việc tối đa | 220°C |
| Kiểu kết nối | Nối bích tiêu chuẩn JIS 10K |
| Vật liệu thân | Gang dẻo (GCD450 / Ductile Iron) |
Cấu tạo và bản vẽ kỹ thuật Samyang YSS-100S
Về mặt cấu tạo, bộ tách nước Samyang YSS-100S bao gồm các bộ phận chính: Thân van, vách ngăn bên trong tạo luồng xoáy và cửa xả nước ngưng ở phía dưới. Khi dòng hơi đi qua các vách ngăn, lực ly tâm sẽ tách các giọt nước li ti ra khỏi dòng hơi khô. Nước ngưng sau đó tích tụ ở đáy và được dẫn ra ngoài thông qua một bẫy hơi (steam trap) được lắp rời bên dưới.
Lưu ý: Bản vẽ kỹ thuật chi tiết về kích thước L (chiều dài lắp đặt) và H (chiều cao) sẽ thay đổi tùy theo kích cỡ đường ống (DN). Quý khách hàng vui lòng liên hệ kỹ thuật TBCNSG để nhận bản vẽ chính xác cho từng size cụ thể.
Ứng dụng thực tế và kinh nghiệm triển khai
Trong quá trình tư vấn và lắp đặt, TBCNSG đã triển khai model Samyang YSS-100S cho rất nhiều dự án lớn. Điển hình là dự án nâng cấp hệ thống đường ống hơi tại Nhà máy Thực phẩm ở KCN Tân Bình. Tại đây, hệ thống cũ gặp vấn đề hơi ẩm cao làm hỏng các van giảm áp chỉ sau 3 tháng sử dụng. Sau khi chúng tôi lắp đặt bổ sung bộ tách nước YSS-100S ngay sau trạm giảm áp chính, chất lượng hơi đã khô hơn rõ rệt, giúp kéo dài tuổi thọ thiết bị lên gấp 3 lần và loại bỏ hoàn toàn tiếng ồn do thủy kích gây ra.
Hướng dẫn lắp đặt bộ tách nước Samyang YSS-100S
Để thiết bị đạt hiệu quả tách nước tối ưu, người vận hành cần tuân thủ các nguyên tắc lắp đặt sau:
- Vị trí lắp đặt: Lắp trên đoạn ống nằm ngang, càng gần thiết bị sử dụng hơi càng tốt.
- Hướng dòng chảy: Phải lắp đúng theo hướng mũi tên được đúc nổi trên thân bộ tách nước.
- Kết nối bẫy hơi: Bắt buộc phải lắp một bẫy hơi (Steam Trap) - ưu tiên loại bẫy hơi phao - vào cổng xả dưới đáy của YSS-100S để xả nước ngưng tự động.
- Vệ sinh hệ thống: Trước khi lắp đặt, cần thổi sạch bụi bẩn, xỉ hàn trong đường ống để tránh làm tắc nghẽn thiết bị.
Phụ kiện tương thích đi kèm
Để hoàn thiện hệ thống tách nước ngưng, Samyang YSS-100S thường được sử dụng kết hợp với các phụ kiện sau:
- Bẫy hơi phao Samyang: Giúp xả nước ngưng liên tục và hiệu quả.
- Van bi hoặc van cầu: Lắp phía trước và sau bộ tách để phục vụ công tác bảo trì.
- Y lọc (Y-Strainer): Lắp phía trước để bảo vệ bộ tách khỏi tạp chất rắn.
- Đồng hồ đo áp suất: Giám sát áp suất làm việc thực tế trên đường ống.
Tài liệu Datasheet Samyang YSS-100S
Tài liệu kỹ thuật (Datasheet) cung cấp đầy đủ biểu đồ tổn thất áp suất, bảng kích thước chi tiết và các khuyến cáo vận hành từ hãng Samyang Hàn Quốc. Quý khách hàng có nhu cầu tải tài liệu PDF chính thức, vui lòng gửi yêu cầu qua email hoặc liên hệ hotline kỹ thuật của chúng tôi.
Yêu cầu báo giá bộ tách nước Samyang YSS-100S
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín lâu năm trong lĩnh vực cung cấp van và thiết bị nhiệt tại Việt Nam. Chúng tôi cam kết:
- Sản phẩm Samyang YSS-100S nhập khẩu chính hãng 100% từ Hàn Quốc.
- Đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
- Đội ngũ kỹ sư giàu kinh nghiệm, hỗ trợ tư vấn giải pháp tối ưu cho hệ thống hơi và khí nén.
- Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật tận nơi.
- Hàng luôn có sẵn kho với số lượng lớn, giao hàng nhanh chóng trên toàn quốc.
Để nhận báo giá cạnh tranh nhất và tư vấn kỹ thuật chuyên sâu về bộ tách nước Samyang YSS-100S, quý khách vui lòng liên hệ trực tiếp với TBCNSG ngay hôm nay.
