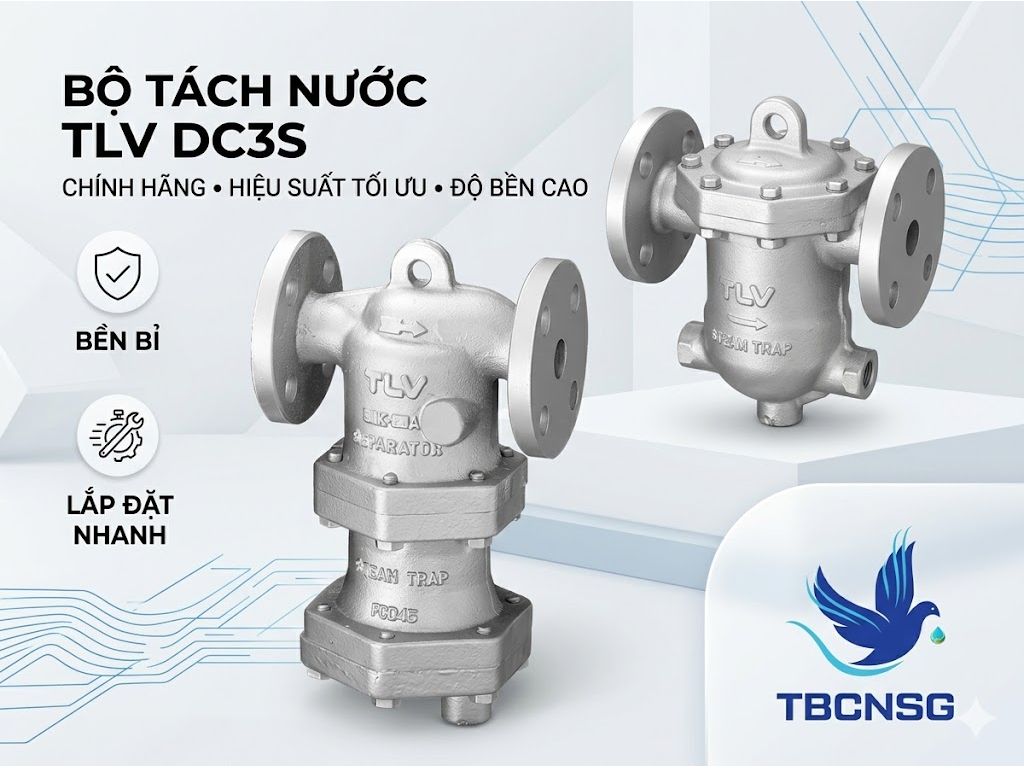

Bộ tách nước (Separator) TLV DC3S là thiết bị cao cấp đến từ thương hiệu TLV (Nhật Bản), được thiết kế chuyên dụng để loại bỏ nước ngưng trong hệ thống hơi bão hòa. Với công nghệ tách ly tâm (Cyclone) tiên tiến, sản phẩm đạt hiệu suất tách nước lên đến 98%, giúp bảo vệ các thiết bị hạ nguồn và nâng cao hiệu quả nhiệt cho toàn bộ hệ thống sản xuất.
Tổng quan về bộ tách nước TLV DC3S
Model TLV DC3S không chỉ đơn thuần là một bộ tách nước mà còn được tích hợp sẵn bẫy hơi (Steam Trap) dạng phao bên trong. Thiết kế "2 trong 1" này giúp tiết kiệm không gian lắp đặt, giảm chi phí phụ kiện và đảm bảo nước ngưng sau khi tách được xả ra ngoài ngay lập tức mà không làm thất thoát hơi. Thân thiết bị được chế tạo từ thép đúc (Cast Steel) bền bỉ, chịu được áp suất và nhiệt độ cao trong các môi trường công nghiệp khắc nghiệt.
Thông số kỹ thuật chi tiết bộ tách nước TLV DC3S
Dưới đây là bảng thông số kỹ thuật chính xác của model TLV DC3S được đội ngũ kỹ thuật TBCNSG tổng hợp:
| Thông số | Chi tiết |
|---|---|
| Model | DC3S |
| Thương hiệu | TLV (Nhật Bản) |
| Vật liệu thân | Thép đúc (Cast Steel A216 Gr.WCB) |
| Kiểu kết nối | Nối ren (PT/NPT) hoặc Nối bích (JIS, ANSI, DIN) |
| Áp suất vận hành tối đa (PMO) | 21 barg |
| Nhiệt độ vận hành tối đa (TMO) | 220°C |
| Hiệu suất tách nước | 98% tại vận tốc hơi lên đến 30m/s |
| Bẫy hơi tích hợp | Dạng phao (Free Float) |
Đặc điểm cấu tạo và bản vẽ kích thước
Cấu tạo của TLV DC3S bao gồm một bộ phận tạo xoáy (Cyclone) bên trong. Khi dòng hơi đi vào, lực ly tâm sẽ đẩy các giọt nước nặng hơn văng vào thành thiết bị và rơi xuống khoang chứa nước ngưng. Tại đây, bẫy hơi phao tự do sẽ tự động mở để xả nước nhưng đóng chặt khi có hơi đi qua.
Về kích thước, model này có thiết kế rất gọn gàng. Tùy vào kích cỡ đường ống (từ DN15 đến DN50), chiều dài lắp đặt (Face-to-Face) sẽ thay đổi tương ứng. Quý khách hàng cần lưu ý kiểm tra không gian lắp đặt để đảm bảo khoảng cách bảo trì cho phần bẫy hơi phía dưới.
Ứng dụng thực tế và kinh nghiệm triển khai
Trong quá trình tư vấn và lắp đặt, TBCNSG đã triển khai thành công model TLV DC3S cho hệ thống hơi của Nhà máy Thực phẩm tại KCN Tân Bình. Tại đây, hệ thống gặp vấn đề về hơi ẩm làm giảm chất lượng sản phẩm trong các nồi nấu. Sau khi lắp đặt bộ tách nước TLV DC3S ngay trước cửa vào thiết bị, hiện tượng búa nước đã hoàn toàn chấm dứt, chất lượng hơi khô được cải thiện rõ rệt, giúp rút ngắn 15% thời gian gia nhiệt cho mỗi mẻ hàng.
Hướng dẫn lắp đặt bộ tách nước TLV DC3S
- Hướng lắp đặt: Thiết bị phải được lắp theo phương thẳng đứng (Vertical) để bẫy hơi phao bên trong hoạt động chính xác.
- Chiều dòng chảy: Lắp đặt đúng theo chiều mũi tên đúc nổi trên thân thiết bị.
- Vị trí lắp đặt: Nên lắp TLV DC3S càng gần thiết bị sử dụng hơi càng tốt để đảm bảo hơi khô tuyệt đối trước khi vào máy.
- Đường xả: Cần bố trí đường ống xả nước ngưng từ bẫy hơi về bồn chứa hoặc hệ thống thu hồi nước ngưng để tiết kiệm năng lượng.
- Van chặn: Nên lắp van bi hoặc van cầu phía trước và sau bộ tách nước để thuận tiện cho việc bảo trì định kỳ.
Phụ kiện tương thích và linh kiện thay thế
Để hệ thống vận hành hoàn hảo, bộ tách nước TLV DC3S thường được sử dụng kèm với:
- Kính quan sát (Sight Glass): Lắp tại đường xả nước ngưng để kiểm tra tình trạng hoạt động của bẫy hơi tích hợp.
- Van giảm áp: Đảm bảo áp suất đầu vào luôn ổn định trong ngưỡng cho phép của thiết bị.
- Bộ kit sửa chữa: Bao gồm phao, đệm kín và lưới lọc chính hãng TLV khi đến kỳ bảo dưỡng.
Tài liệu kỹ thuật Datasheet
Quý khách hàng có nhu cầu tra cứu chi tiết về biểu đồ lưu lượng, kích thước chuẩn xác theo từng tiêu chuẩn mặt bích hoặc các chứng chỉ vật liệu, vui lòng liên hệ đội ngũ kỹ thuật của TBCNSG để nhận Datasheet TLV DC3S bản đầy đủ nhất.
Yêu cầu báo giá và hỗ trợ kỹ thuật
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị có chuyên môn sâu trong lĩnh vực thiết bị nhiệt và hơi. Chúng tôi không chỉ cung cấp sản phẩm mà còn mang đến giải pháp tối ưu hóa hệ thống hơi cho doanh nghiệp.
- Cam kết chất lượng: Hàng mới 100%, chính hãng TLV Nhật Bản.
- Hồ sơ pháp lý: Đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
- Chính sách bảo hành: Bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật trọn đời.
- Đội ngũ chuyên gia: Sẵn sàng khảo sát thực tế và tư vấn model phù hợp nhất với thông số vận hành của nhà máy.
Để nhận báo giá cạnh tranh nhất cho bộ tách nước Separator TLV DC3S, quý khách vui lòng liên hệ trực tiếp với bộ phận kinh doanh của chúng tôi qua Hotline hoặc Email để được phản hồi nhanh chóng trong vòng 24h.
