Bộ tách nước Separator TLV DC5S là thiết bị cao cấp đến từ thương hiệu TLV Nhật Bản, được thiết kế chuyên dụng để loại bỏ nước ngưng trong hệ thống hơi nóng và khí nén. Với hiệu suất tách nước lên đến 98%, thiết bị này giúp bảo vệ các thiết bị hạ nguồn, tăng tuổi thọ máy móc và đảm bảo chất lượng hơi khô tuyệt đối cho quy trình sản xuất.

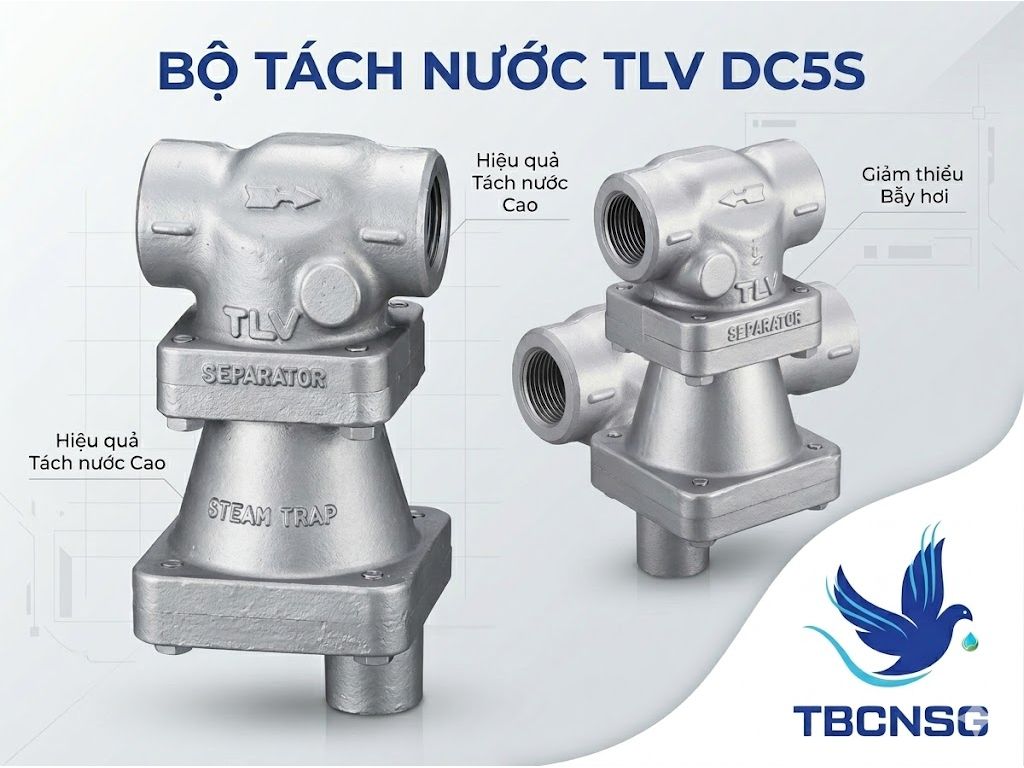

Tổng quan về bộ tách nước Separator TLV DC5S
Model TLV DC5S không chỉ đơn thuần là một bộ tách nước ly tâm thông thường. Điểm khác biệt lớn nhất nằm ở việc tích hợp sẵn bẫy hơi phao tự do (Free Float Steam Trap) ngay bên trong thân máy. Thiết kế này giúp thiết bị vừa có khả năng tách nước theo nguyên lý Cyclone (lực ly tâm), vừa có khả năng xả nước ngưng liên tục mà không gây thất thoát hơi.
Sản phẩm được chế tạo từ vật liệu thép đúc (Cast Steel) hoặc thép không gỉ (Stainless Steel) tùy chọn, cho phép làm việc trong các môi trường khắc nghiệt với áp suất và nhiệt độ cao. Cấu trúc nhỏ gọn của DC5S giúp tiết kiệm không gian lắp đặt đáng kể so với việc sử dụng bộ tách nước và bẫy hơi rời.
Thông số kỹ thuật chi tiết bộ tách nước TLV DC5S
Dưới đây là bảng thông số kỹ thuật chi tiết của model TLV DC5S được đội ngũ kỹ thuật TBCNSG tổng hợp chính xác từ tài liệu của hãng:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | DC5S |
| Thương hiệu | TLV (Nhật Bản) |
| Kích thước (Size) | DN15, DN20, DN25, DN32, DN40, DN50 |
| Kiểu kết nối | Ren (PT/NPT) hoặc Bích (JIS/ANSI/DIN) |
| Áp suất làm việc tối đa (PMO) | 2.1 MPaG (tương đương 21 bar) |
| Nhiệt độ làm việc tối đa (TMO) | 220°C |
| Vật liệu thân | Thép đúc (A216 Gr.WCB) |
| Cơ chế xả nước | Bẫy hơi phao tự do tích hợp (Free Float) |
| Hiệu suất tách nước | 98% tại vận tốc hơi lên đến 30m/s |
Bản vẽ kỹ thuật và kích thước lắp đặt
Việc nắm rõ kích thước giúp các kỹ sư thiết kế đường ống chính xác hơn. Bộ tách nước TLV DC5S có thiết kế dòng chảy đi thẳng, giúp giảm thiểu sụt áp trên đường ống. Các bộ phận bên trong như vách ngăn Cyclone được gia công tinh xảo để tạo luồng xoáy tối ưu nhất.
Thông thường, khoảng cách giữa hai mặt bích (Face-to-Face) của model này được thiết kế theo tiêu chuẩn quốc tế, dễ dàng thay thế cho các hệ thống cũ mà không cần chỉnh sửa đường ống quá nhiều. Quý khách hàng cần bản vẽ CAD chi tiết vui lòng liên hệ bộ phận kỹ thuật của TBCNSG.
Ứng dụng thực tế của TLV DC5S trong công nghiệp
Với kinh nghiệm cung cấp thiết bị cho nhiều dự án lớn, TBCNSG đã trực tiếp tư vấn và lắp đặt model TLV DC5S cho Nhà máy thực phẩm tại KCN Tân Tạo, TP.HCM. Trong hệ thống này, bộ tách nước được lắp đặt ngay trước cửa vào của nồi nấu tiệt trùng. Kết quả thực tế cho thấy, hơi nước đi vào nồi đạt độ khô rất cao, loại bỏ hoàn toàn tình trạng thủy kích (Water Hammer) và giúp rút ngắn thời gian gia nhiệt lên đến 15% so với trước khi lắp đặt.
Ngoài ngành thực phẩm, thiết bị còn được ứng dụng rộng rãi trong các hệ thống:
- Hệ thống máy sấy công nghiệp trong ngành dệt nhuộm.
- Đường hơi chính cung cấp cho các thiết bị trao đổi nhiệt.
- Hệ thống khí nén yêu cầu tách nước triệt để bảo vệ thiết bị đầu cuối.
- Nhà máy sản xuất giấy và bao bì.
Hướng dẫn lắp đặt và vận hành an toàn
Để Bộ tách nước Separator TLV DC5S hoạt động hiệu quả nhất, người vận hành cần tuân thủ các nguyên tắc kỹ thuật sau:
- Vị trí lắp đặt: Phải lắp đặt theo phương thẳng đứng (Vertical) để bẫy hơi tích hợp bên dưới hoạt động đúng nguyên lý trọng lực.
- Chiều dòng chảy: Lắp đặt đúng theo chiều mũi tên được đúc nổi trên thân thiết bị.
- Vệ sinh hệ thống: Trước khi lắp đặt, cần thổi sạch bụi bẩn, xỉ hàn trong đường ống để tránh làm kẹt bẫy hơi phao bên trong.
- Lọc Y: Nên lắp thêm một Y-Strainer phía trước bộ tách nước để bảo vệ thiết bị khỏi các tạp chất rắn.
- Đường xả: Đường xả nước ngưng từ bẫy hơi nên được dẫn về bồn chứa nước ngưng để tái sử dụng nhiệt năng, tiết kiệm chi phí vận hành.
Phụ kiện tương thích và linh kiện thay thế
Trong quá trình bảo trì định kỳ, người dùng có thể cần đến các linh kiện chính hãng để đảm bảo thiết bị hoạt động như mới:
- Bộ kit sửa chữa bẫy hơi: Bao gồm phao (Float), ron làm kín và lưới lọc bên trong.
- Kính quan sát (Sight Glass): Lắp đặt sau đường xả của DC5S để kiểm tra tình trạng thoát nước ngưng.
- Van chặn (Bellows Seal Valve): Lắp phía trước và sau bộ tách nước để phục vụ công tác bảo trì mà không cần dừng toàn bộ hệ thống.
Tài liệu Datasheet TLV DC5S
Tài liệu kỹ thuật (Datasheet) cung cấp đầy đủ biểu đồ lưu lượng, biểu đồ chọn size dựa trên áp suất và vận tốc hơi. Quý khách hàng có thể yêu cầu TBCNSG gửi bản mềm PDF chính thức từ hãng TLV để phục vụ công tác bóc tách khối lượng và thiết kế kỹ thuật.
Yêu cầu báo giá bộ tách nước TLV DC5S
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp thiết bị nhiệt và van công nghiệp. Chúng tôi cam kết mang đến sản phẩm TLV DC5S với chất lượng và dịch vụ tốt nhất:
- Đội ngũ chuyên gia: Kỹ thuật viên giàu kinh nghiệm, tư vấn giải pháp tối ưu dựa trên thông số thực tế của nhà máy.
- Hàng chính hãng: Đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) từ TLV Nhật Bản.
- Bảo hành dài hạn: Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật 24/7.
- Kho hàng lớn: Luôn sẵn kho các size thông dụng, giao hàng nhanh chóng trên toàn quốc.
Quý khách hàng có nhu cầu nhận báo giá cạnh tranh hoặc tư vấn chuyên sâu về Bộ tách nước Separator TLV DC5S, vui lòng liên hệ trực tiếp với đội ngũ kinh doanh của chúng tôi để được hỗ trợ nhanh nhất.
