Chào mừng bạn đến với Thiết Bị Công Nghiệp Sài Gòn! Trong bài viết này, chúng tôi sẽ đi sâu vào hai loại van quan trọng trong ngành công nghiệp: van giảm áp (reducing valve) và van xả áp (relief valve). Mặc dù cả hai đều liên quan đến việc kiểm soát áp suất trong hệ thống, nhưng chúng có chức năng và nguyên lý hoạt động hoàn toàn khác nhau. Việc hiểu rõ sự khác biệt này là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống của bạn. Chúng ta sẽ cùng nhau khám phá chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và những lưu ý quan trọng khi lựa chọn và sử dụng hai loại van này.
Van Giảm Áp (Reducing Valve)

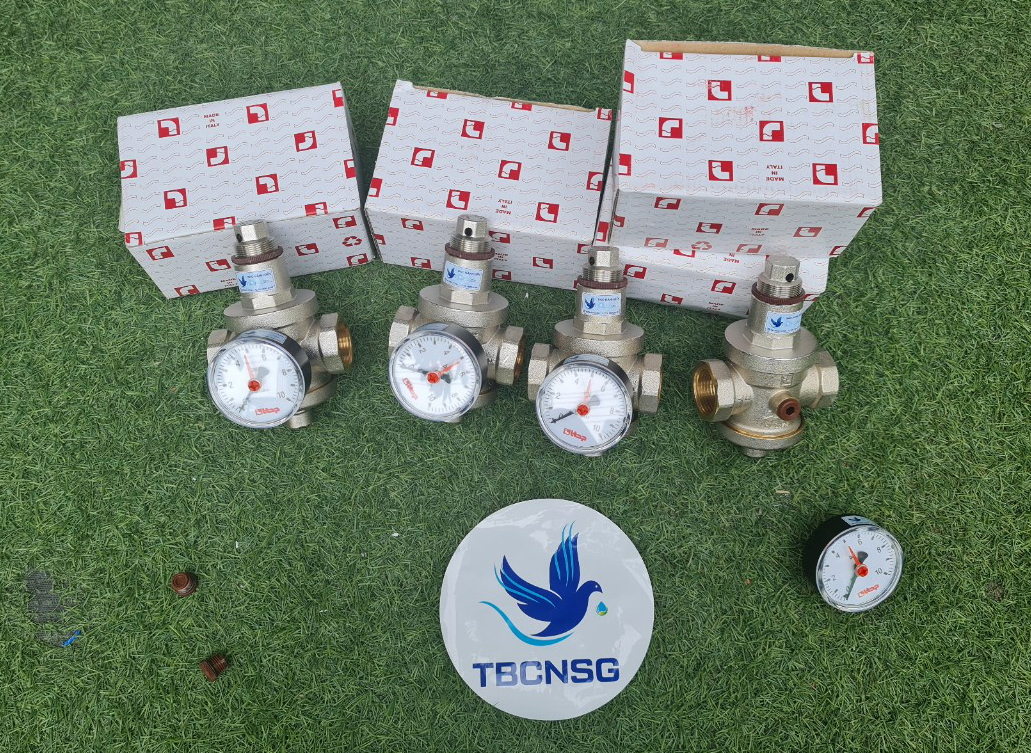

Van giảm áp (reducing valve), hay còn gọi là van điều áp, là thiết bị được thiết kế để giảm áp suất đầu vào (inlet pressure) xuống một áp suất đầu ra (outlet pressure) thấp hơn và duy trì áp suất này ở mức ổn định, bất kể sự biến động của áp suất đầu vào hoặc lưu lượng dòng chảy. Chức năng chính của van giảm áp là bảo vệ các thiết bị hạ nguồn khỏi áp suất quá cao, đồng thời đảm bảo các thiết bị này hoạt động ổn định trong phạm vi áp suất được thiết kế. Van giảm áp thường được sử dụng trong các hệ thống khí nén, hệ thống nước, hệ thống hơi nước và các hệ thống thủy lực.
Nguyên lý hoạt động của van giảm áp
Nguyên lý hoạt động cơ bản của van giảm áp dựa trên sự cân bằng giữa lực tác động của lò xo điều chỉnh và lực tác động của áp suất đầu ra lên màng ngăn (diaphragm) hoặc piston. Khi áp suất đầu ra tăng lên, nó sẽ tác động lên màng ngăn hoặc piston, tạo ra một lực ngược lại lực của lò xo. Khi hai lực này cân bằng, van sẽ duy trì một áp suất đầu ra ổn định. Nếu áp suất đầu vào tăng lên, áp suất đầu ra cũng có xu hướng tăng, nhưng sự tăng này sẽ được điều chỉnh bởi van, đảm bảo áp suất đầu ra không vượt quá giá trị đã được cài đặt.
Cụ thể, khi áp suất đầu vào cao hơn áp suất cài đặt, van sẽ tự động điều chỉnh độ mở của van để giảm lưu lượng dòng chảy, từ đó giảm áp suất đầu ra. Ngược lại, khi áp suất đầu vào giảm xuống, van sẽ mở rộng hơn để tăng lưu lượng dòng chảy, duy trì áp suất đầu ra ở mức ổn định. Quá trình này diễn ra liên tục và tự động, đảm bảo áp suất đầu ra luôn được kiểm soát trong phạm vi mong muốn.
Các thành phần chính của van giảm áp bao gồm:
- Thân van: Là bộ phận chịu áp lực chính, thường được làm từ vật liệu có độ bền cao như gang, thép hoặc đồng.
- Màng ngăn hoặc piston: Là bộ phận cảm nhận áp suất đầu ra và truyền lực đến cơ cấu điều chỉnh.
- Lò xo điều chỉnh: Tạo ra lực đối kháng với áp suất đầu ra, cho phép điều chỉnh áp suất mong muốn.
- Đĩa van hoặc van kim: Điều chỉnh lưu lượng dòng chảy để kiểm soát áp suất đầu ra.
- Vít điều chỉnh: Cho phép người dùng điều chỉnh lực của lò xo, từ đó thay đổi áp suất đầu ra.
Ứng dụng của van giảm áp
Van giảm áp được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:
- Hệ thống khí nén: Điều chỉnh áp suất khí nén cung cấp cho các thiết bị như súng phun sơn, máy khoan, máy mài, đảm bảo chúng hoạt động ổn định và an toàn.
- Hệ thống nước: Giảm áp suất nước trong các tòa nhà cao tầng, khu dân cư, bảo vệ đường ống và các thiết bị sử dụng nước khỏi áp suất quá cao.

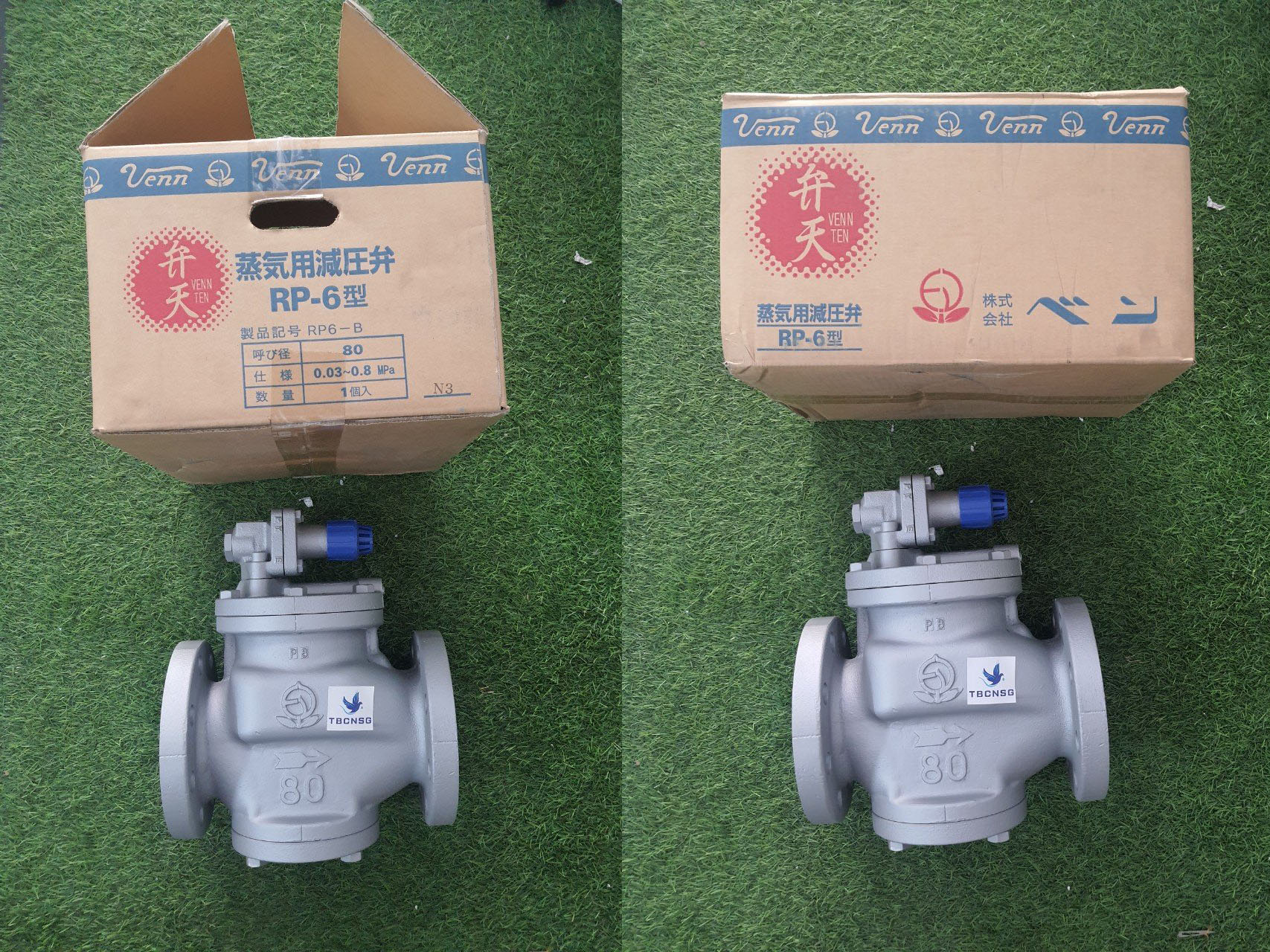

- Hệ thống hơi nước: Điều chỉnh áp suất hơi nước cung cấp cho các thiết bị gia nhiệt, nồi hơi, đảm bảo hiệu suất hoạt động và an toàn.
- Hệ thống thủy lực: Kiểm soát áp suất dầu thủy lực trong các máy móc công nghiệp, xe cơ giới, đảm bảo hoạt động chính xác và ổn định.
- Ngành thực phẩm và đồ uống: Điều chỉnh áp suất trong các quy trình sản xuất, đảm bảo chất lượng và an toàn vệ sinh thực phẩm.
- Ngành dược phẩm: Kiểm soát áp suất trong các quy trình sản xuất thuốc, đảm bảo độ chính xác và an toàn.
Việc lựa chọn van giảm áp phù hợp phụ thuộc vào nhiều yếu tố, bao gồm áp suất đầu vào, áp suất đầu ra mong muốn, lưu lượng dòng chảy, loại chất lỏng hoặc khí, và điều kiện môi trường. Cần lựa chọn van có kích thước và vật liệu phù hợp để đảm bảo hiệu suất và độ bền của hệ thống.
Van Xả Áp (Relief Valve)
Van xả áp (relief valve) là một thiết bị an toàn được thiết kế để tự động xả chất lỏng hoặc khí khi áp suất trong hệ thống vượt quá một ngưỡng an toàn đã được cài đặt trước. Chức năng chính của van xả áp là bảo vệ hệ thống và các thiết bị khỏi bị hư hỏng do áp suất quá cao, ngăn ngừa các sự cố nghiêm trọng như nổ đường ống, vỡ bình chứa, hoặc hư hỏng các thiết bị đắt tiền. Van xả áp thường được sử dụng trong các hệ thống chịu áp lực cao như nồi hơi, bình chịu áp lực, hệ thống đường ống dẫn dầu khí, và các hệ thống thủy lực.
Nguyên lý hoạt động của van xả áp
Nguyên lý hoạt động của van xả áp dựa trên sự cân bằng giữa lực tác động của lò xo và lực tác động của áp suất hệ thống lên đĩa van (disc) hoặc van kim (needle valve). Khi áp suất hệ thống bình thường, lực của lò xo giữ cho đĩa van hoặc van kim đóng kín, ngăn không cho chất lỏng hoặc khí thoát ra ngoài. Tuy nhiên, khi áp suất hệ thống vượt quá ngưỡng cài đặt, lực tác động của áp suất lên đĩa van hoặc van kim sẽ lớn hơn lực của lò xo, làm cho đĩa van hoặc van kim mở ra, cho phép chất lỏng hoặc khí thoát ra ngoài để giảm áp suất hệ thống. Khi áp suất hệ thống giảm xuống dưới ngưỡng cài đặt, lực của lò xo sẽ đóng đĩa van hoặc van kim lại, ngăn không cho chất lỏng hoặc khí tiếp tục thoát ra ngoài.
Van xả áp hoạt động hoàn toàn tự động và không cần bất kỳ nguồn năng lượng bên ngoài nào để hoạt động. Nó là một thiết bị an toàn thụ động, luôn sẵn sàng hoạt động khi cần thiết. Việc cài đặt áp suất xả (set pressure) của van xả áp phải được thực hiện cẩn thận, đảm bảo nó thấp hơn áp suất thiết kế của hệ thống nhưng đủ cao để không gây ra các lần xả không cần thiết.
Các thành phần chính của van xả áp bao gồm:
- Thân van: Là bộ phận chịu áp lực chính, thường được làm từ vật liệu có độ bền cao như gang, thép hoặc inox.
- Đĩa van hoặc van kim: Là bộ phận đóng mở để kiểm soát dòng chảy.
- Lò xo: Tạo ra lực đối kháng với áp suất hệ thống, xác định áp suất xả.
- Vít điều chỉnh: Cho phép điều chỉnh lực của lò xo, từ đó thay đổi áp suất xả.
- Nắp chụp: Bảo vệ các bộ phận bên trong và ngăn ngừa sự can thiệp trái phép.
Ứng dụng của van xả áp
Van xả áp được ứng dụng rộng rãi trong nhiều hệ thống và thiết bị khác nhau, bao gồm:
- Nồi hơi: Bảo vệ nồi hơi khỏi áp suất quá cao, ngăn ngừa nổ nồi hơi.
- Bình chịu áp lực: Bảo vệ bình chứa khí nén, bình chứa hóa chất, bình chứa LPG khỏi áp suất quá cao.
- Hệ thống đường ống dẫn dầu khí: Bảo vệ đường ống khỏi áp suất quá cao do sự cố hoặc quá trình vận hành không ổn định.
- Hệ thống thủy lực: Bảo vệ bơm thủy lực, xi lanh thủy lực và các thiết bị khác khỏi áp suất quá cao.
- Máy nén khí: Bảo vệ máy nén khí khỏi áp suất quá cao, ngăn ngừa hư hỏng.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Bảo vệ hệ thống khỏi áp suất quá cao do sự cố hoặc quá trình vận hành không ổn định.
Việc lựa chọn van xả áp phù hợp phụ thuộc vào nhiều yếu tố, bao gồm áp suất làm việc tối đa của hệ thống, lưu lượng xả cần thiết, loại chất lỏng hoặc khí, và điều kiện môi trường. Cần lựa chọn van có kích thước và vật liệu phù hợp để đảm bảo khả năng xả áp hiệu quả và độ bền của hệ thống. Ngoài ra, cần tuân thủ các quy định và tiêu chuẩn an toàn liên quan đến việc lắp đặt và bảo trì van xả áp.
So Sánh Chi Tiết: Van Giảm Áp và Van Xả Áp
Để hiểu rõ hơn về sự khác biệt giữa van giảm áp và van xả áp, chúng ta sẽ so sánh chúng dựa trên các tiêu chí sau:
- Chức năng:
- Van giảm áp: Giảm và duy trì áp suất đầu ra ở một mức ổn định.
- Van xả áp: Xả áp suất khi vượt quá ngưỡng cài đặt để bảo vệ hệ thống.
- Nguyên lý hoạt động:
- Van giảm áp: Điều chỉnh độ mở của van để kiểm soát lưu lượng và duy trì áp suất đầu ra ổn định.
- Van xả áp: Mở hoàn toàn khi áp suất vượt quá ngưỡng cài đặt và đóng lại khi áp suất giảm xuống dưới ngưỡng.
- Ứng dụng:
- Van giảm áp: Sử dụng trong các hệ thống cần duy trì áp suất ổn định cho các thiết bị hạ nguồn.
- Van xả áp: Sử dụng trong các hệ thống cần bảo vệ khỏi áp suất quá cao, ngăn ngừa sự cố.
- Mục đích sử dụng:
- Van giảm áp: Đảm bảo hiệu suất hoạt động và tuổi thọ của các thiết bị.
- Van xả áp: Đảm bảo an toàn cho hệ thống và con người.
- Chế độ hoạt động:
- Van giảm áp: Hoạt động liên tục để điều chỉnh áp suất.
- Van xả áp: Chỉ hoạt động khi áp suất vượt quá ngưỡng cài đặt.
Bảng so sánh tóm tắt:
| Đặc điểm | Van Giảm Áp (Reducing Valve) | Van Xả Áp (Relief Valve) |
|---|---|---|
| Chức năng chính | Giảm và duy trì áp suất đầu ra ổn định | Xả áp suất khi vượt quá ngưỡng cài đặt |
| Nguyên lý hoạt động | Điều chỉnh độ mở van để kiểm soát lưu lượng | Mở hoàn toàn khi áp suất vượt ngưỡng |
| Mục đích sử dụng | Đảm bảo hiệu suất và tuổi thọ thiết bị | Đảm bảo an toàn cho hệ thống và con người |
| Chế độ hoạt động | Hoạt động liên tục | Chỉ hoạt động khi áp suất vượt ngưỡng |
Lưu Ý Khi Lựa Chọn và Sử Dụng Van Giảm Áp và Van Xả Áp
Việc lựa chọn và sử dụng van giảm áp và van xả áp đúng cách là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống của bạn. Dưới đây là một số lưu ý quan trọng:
- Xác định rõ nhu cầu: Xác định rõ mục đích sử dụng, áp suất làm việc, lưu lượng dòng chảy và loại chất lỏng hoặc khí để lựa chọn van phù hợp.
- Chọn kích thước phù hợp: Chọn van có kích thước phù hợp với đường ống để đảm bảo lưu lượng dòng chảy không bị cản trở.
- Chọn vật liệu phù hợp: Chọn van có vật liệu phù hợp với loại chất lỏng hoặc khí để tránh ăn mòn và đảm bảo tuổi thọ của van.
- Cài đặt áp suất chính xác: Cài đặt áp suất đầu ra (đối với van giảm áp) hoặc áp suất xả (đối với van xả áp) chính xác theo yêu cầu của hệ thống.
- Kiểm tra và bảo trì định kỳ: Kiểm tra và bảo trì van định kỳ để đảm bảo chúng hoạt động tốt và không bị rò rỉ.
- Tuân thủ các quy định an toàn: Tuân thủ các quy định và tiêu chuẩn an toàn liên quan đến việc lắp đặt và sử dụng van.
- Sử dụng van chính hãng: Lựa chọn van từ các nhà sản xuất uy tín để đảm bảo chất lượng và độ tin cậy.
- Tham khảo ý kiến chuyên gia: Nếu bạn không chắc chắn về việc lựa chọn và sử dụng van, hãy tham khảo ý kiến của các chuyên gia hoặc kỹ sư có kinh nghiệm.
Việc bỏ qua những lưu ý này có thể dẫn đến các sự cố nghiêm trọng, gây hư hỏng thiết bị, ảnh hưởng đến an toàn của hệ thống và thậm chí gây nguy hiểm cho con người. Do đó, hãy luôn cẩn trọng và tuân thủ các hướng dẫn khi làm việc với van giảm áp và van xả áp.
Kết Luận
Trong bài viết này, chúng ta đã tìm hiểu chi tiết về van giảm áp (reducing valve) và van xả áp (relief valve), hai loại van quan trọng trong ngành công nghiệp. Mặc dù cả hai đều liên quan đến việc kiểm soát áp suất, nhưng chúng có chức năng và nguyên lý hoạt động hoàn toàn khác nhau. Van giảm áp được sử dụng để giảm và duy trì áp suất đầu ra ở một mức ổn định, trong khi van xả áp được sử dụng để xả áp suất khi vượt quá ngưỡng cài đặt để bảo vệ hệ thống. Việc hiểu rõ sự khác biệt này là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống của bạn.
Thiết Bị Công Nghiệp Sài Gòn hy vọng rằng bài viết này đã cung cấp cho bạn những kiến thức hữu ích về van giảm áp và van xả áp. Nếu bạn có bất kỳ câu hỏi nào hoặc cần tư vấn thêm về các loại van công nghiệp, đừng ngần ngại liên hệ với chúng tôi. Chúng tôi luôn sẵn sàng hỗ trợ bạn lựa chọn và sử dụng các sản phẩm phù hợp nhất cho nhu cầu của bạn.
Cảm ơn bạn đã theo dõi bài viết!.
