Mặt bích thép đóng vai trò then chốt trong việc kết nối các đoạn ống, van và thiết bị khác trong hệ thống đường ống công nghiệp. Chúng tạo ra các mối nối chắc chắn, kín khít, đảm bảo an toàn và hiệu quả vận hành cho toàn bộ hệ thống. Thiết Bị Công Nghiệp Sài Gòn cung cấp đa dạng các loại mặt bích thép đáp ứng mọi nhu cầu của khách hàng.
Tổng Quan Về Mặt Bích Thép
Mặt bích thép là một bộ phận kết nối được sử dụng rộng rãi trong các ngành công nghiệp khác nhau. Chúng được sử dụng để kết nối ống, van, máy bơm và các thiết bị khác để tạo thành một hệ thống đường ống dẫn. Mặt bích thường được làm từ thép carbon, thép không gỉ hoặc các vật liệu khác tùy thuộc vào ứng dụng cụ thể. Sự lựa chọn vật liệu phụ thuộc vào các yếu tố như nhiệt độ, áp suất và tính chất của chất lỏng hoặc khí được vận chuyển.
Chức năng chính của mặt bích thép là tạo ra một kết nối an toàn và kín giữa hai hoặc nhiều thành phần. Điều này được thực hiện bằng cách sử dụng bu lông và đai ốc để siết chặt các mặt bích lại với nhau, tạo ra một lực nén đủ lớn để đảm bảo không có rò rỉ. Gioăng (gasket) thường được sử dụng giữa các mặt bích để tăng cường độ kín và ngăn ngừa rò rỉ.

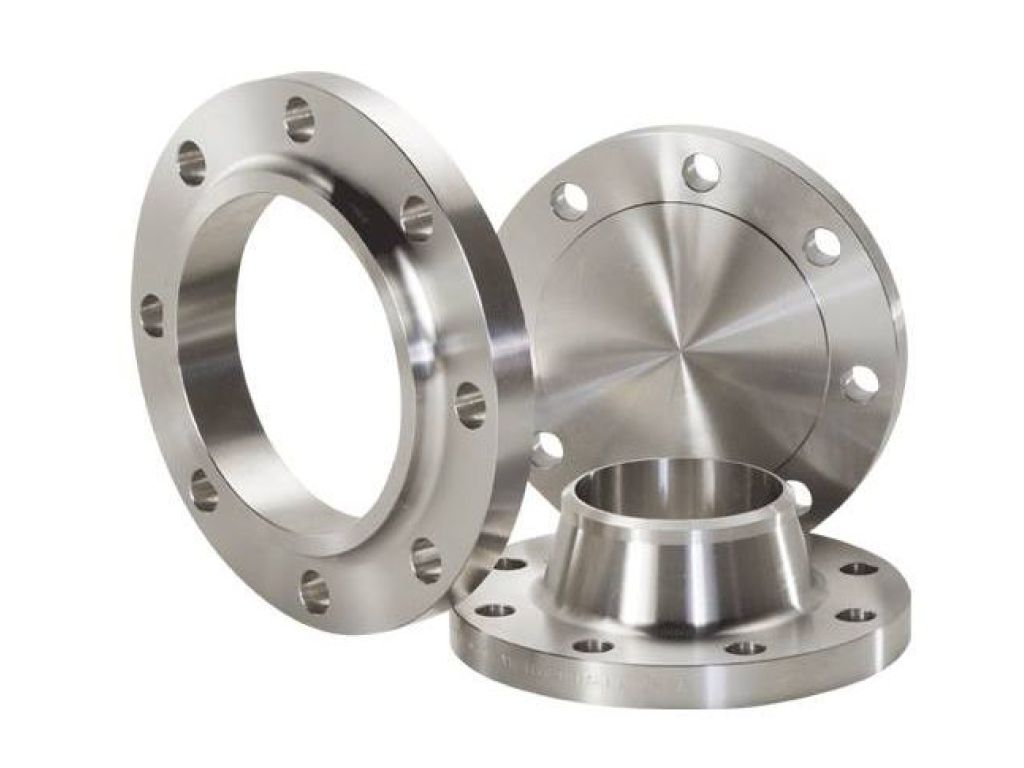

Có nhiều loại mặt bích thép khác nhau, mỗi loại được thiết kế cho một ứng dụng cụ thể. Các loại phổ biến bao gồm mặt bích hàn cổ (weld neck flange), mặt bích trượt (slip-on flange), mặt bích ren (threaded flange), mặt bích mù (blind flange) và mặt bích lỏng (lap joint flange). Mỗi loại mặt bích này có những ưu điểm và nhược điểm riêng, và việc lựa chọn loại phù hợp là rất quan trọng để đảm bảo hiệu suất và độ an toàn của hệ thống đường ống.
Tiêu chuẩn sản xuất mặt bích thép cũng rất quan trọng. Các tiêu chuẩn phổ biến bao gồm ANSI (American National Standards Institute), ASME (American Society of Mechanical Engineers), DIN (Deutsches Institut für Normung) và JIS (Japanese Industrial Standards). Các tiêu chuẩn này quy định các yêu cầu về kích thước, vật liệu, áp suất và nhiệt độ hoạt động của mặt bích, đảm bảo rằng chúng đáp ứng các tiêu chuẩn chất lượng và an toàn cần thiết.
Ưu Điểm Của Mặt Bích Thép
Việc sử dụng mặt bích thép mang lại nhiều lợi ích quan trọng cho các hệ thống đường ống công nghiệp. Một trong những lợi ích chính là khả năng tạo ra các kết nối mạnh mẽ và đáng tin cậy. Mặt bích thép có thể chịu được áp suất và nhiệt độ cao, làm cho chúng phù hợp cho các ứng dụng đòi hỏi khắt khe.
- Độ bền cao: Thép là vật liệu có độ bền cơ học cao, chịu được áp lực và nhiệt độ khắc nghiệt.
- Khả năng chịu nhiệt tốt: Mặt bích thép có thể hoạt động ổn định trong môi trường nhiệt độ cao.
- Khả năng chống ăn mòn: Các loại thép không gỉ có khả năng chống ăn mòn tốt, phù hợp cho các ứng dụng trong môi trường khắc nghiệt.
- Dễ dàng lắp đặt và bảo trì: Việc lắp đặt và bảo trì mặt bích thép tương đối đơn giản, giúp tiết kiệm thời gian và chi phí.
- Tính linh hoạt: Có nhiều loại mặt bích thép khác nhau, phù hợp với nhiều ứng dụng khác nhau.
Ngoài ra, mặt bích thép cũng cho phép dễ dàng tháo lắp và bảo trì hệ thống đường ống. Điều này rất quan trọng trong các ứng dụng mà việc kiểm tra và sửa chữa thường xuyên là cần thiết. Bằng cách sử dụng mặt bích thép, các kỹ thuật viên có thể nhanh chóng tháo rời các đoạn ống để kiểm tra, làm sạch hoặc thay thế các bộ phận bị hư hỏng.
Cuối cùng, mặt bích thép có sẵn trong nhiều kích cỡ và hình dạng khác nhau, cho phép chúng được sử dụng trong một loạt các ứng dụng. Từ các hệ thống đường ống nhỏ đến các dự án quy mô lớn, mặt bích thép có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể.
Các Loại Mặt Bích Thép Phổ Biến
Trên thị trường hiện nay có rất nhiều loại mặt bích thép khác nhau, mỗi loại được thiết kế cho một mục đích sử dụng cụ thể. Việc lựa chọn loại mặt bích thép phù hợp là rất quan trọng để đảm bảo hiệu suất và độ an toàn của hệ thống đường ống. Dưới đây là một số loại mặt bích thép phổ biến nhất:
Mặt Bích Hàn Cổ (Weld Neck Flange)
Mặt bích hàn cổ được đặc trưng bởi một cổ dài, hình nón được hàn trực tiếp vào ống. Thiết kế này giúp phân phối đều áp suất và giảm thiểu ứng suất tập trung, làm cho mặt bích hàn cổ trở nên lý tưởng cho các ứng dụng áp suất và nhiệt độ cao. Mặt bích hàn cổ thường được sử dụng trong các ngành công nghiệp dầu khí, hóa chất và năng lượng.
Ưu điểm của mặt bích hàn cổ:
- Khả năng chịu áp suất và nhiệt độ cao
- Giảm thiểu ứng suất tập trung
- Kết nối chắc chắn và đáng tin cậy
Nhược điểm của mặt bích hàn cổ:
- Chi phí cao hơn so với các loại mặt bích khác
- Yêu cầu kỹ năng hàn chuyên nghiệp
Mặt Bích Trượt (Slip-On Flange)
Mặt bích trượt có một lỗ lớn hơn đường kính ngoài của ống, cho phép ống trượt vào bên trong mặt bích. Sau đó, mặt bích được hàn vào ống từ cả bên trong và bên ngoài. Mặt bích trượt dễ lắp đặt hơn so với mặt bích hàn cổ, nhưng không chịu được áp suất và nhiệt độ cao bằng.
Ưu điểm của mặt bích trượt:
- Dễ dàng lắp đặt
- Chi phí thấp hơn so với mặt bích hàn cổ
Nhược điểm của mặt bích trượt:
- Khả năng chịu áp suất và nhiệt độ thấp hơn
- Yêu cầu hàn cả bên trong và bên ngoài
Mặt Bích Ren (Threaded Flange)
Mặt bích ren có một ren bên trong, cho phép chúng được vặn trực tiếp vào ống. Mặt bích ren không yêu cầu hàn, làm cho chúng trở nên lý tưởng cho các ứng dụng mà hàn không thể thực hiện được hoặc không mong muốn. Tuy nhiên, mặt bích ren không phù hợp cho các ứng dụng áp suất và nhiệt độ cao.
Ưu điểm của mặt bích ren:
- Không yêu cầu hàn
- Dễ dàng lắp đặt và tháo rời
Nhược điểm của mặt bích ren:
- Khả năng chịu áp suất và nhiệt độ thấp
- Không phù hợp cho các ứng dụng rung động
Mặt Bích Mù (Blind Flange)
Mặt bích mù là một loại mặt bích không có lỗ ở giữa. Chúng được sử dụng để đóng kín đầu ống hoặc van. Mặt bích mù có thể chịu được áp suất cao và thường được sử dụng trong các ứng dụng kiểm tra áp suất.
Ưu điểm của mặt bích mù:
- Khả năng chịu áp suất cao
- Đóng kín hoàn toàn đầu ống
Nhược điểm của mặt bích mù:
- Không thể sử dụng để kết nối ống
Mặt Bích Lỏng (Lap Joint Flange)
Mặt bích lỏng được sử dụng kết hợp với một đoạn ống ngắn có đầu loe (stub end). Mặt bích lỏng không được hàn trực tiếp vào ống, mà chỉ giữ chặt đoạn ống loe bằng bu lông. Điều này cho phép mặt bích xoay tự do, giúp dễ dàng căn chỉnh các lỗ bu lông khi lắp đặt.
Ưu điểm của mặt bích lỏng:
- Dễ dàng căn chỉnh các lỗ bu lông
- Giảm thiểu ứng suất do giãn nở nhiệt
Nhược điểm của mặt bích lỏng:
- Yêu cầu sử dụng với đoạn ống loe
- Chi phí cao hơn so với các loại mặt bích khác
Tiêu Chuẩn Mặt Bích Thép
Việc tuân thủ các tiêu chuẩn sản xuất mặt bích thép là rất quan trọng để đảm bảo chất lượng và độ an toàn của hệ thống đường ống. Các tiêu chuẩn này quy định các yêu cầu về kích thước, vật liệu, áp suất và nhiệt độ hoạt động của mặt bích. Dưới đây là một số tiêu chuẩn phổ biến nhất:
ANSI/ASME
ANSI (American National Standards Institute) và ASME (American Society of Mechanical Engineers) là hai tổ chức hàng đầu của Hoa Kỳ trong việc phát triển và ban hành các tiêu chuẩn kỹ thuật. Tiêu chuẩn ANSI/ASME B16.5 quy định các yêu cầu cho mặt bích thép và phụ kiện đường ống có kích thước từ 1/2 inch đến 24 inch. Tiêu chuẩn này bao gồm các thông số kỹ thuật về kích thước, vật liệu, áp suất, nhiệt độ và phương pháp thử nghiệm.
DIN
DIN (Deutsches Institut für Normung) là tổ chức tiêu chuẩn hóa quốc gia của Đức. Tiêu chuẩn DIN EN 1092-1 quy định các yêu cầu cho mặt bích thép được sử dụng trong các ứng dụng áp suất. Tiêu chuẩn này bao gồm các thông số kỹ thuật về kích thước, vật liệu, áp suất, nhiệt độ và phương pháp thử nghiệm. Mặt bích thép DIN được sử dụng rộng rãi ở châu Âu và các khu vực khác trên thế giới.
JIS
JIS (Japanese Industrial Standards) là hệ thống tiêu chuẩn công nghiệp quốc gia của Nhật Bản. Tiêu chuẩn JIS B2220 quy định các yêu cầu cho mặt bích thép được sử dụng trong các ứng dụng công nghiệp. Tiêu chuẩn này bao gồm các thông số kỹ thuật về kích thước, vật liệu, áp suất, nhiệt độ và phương pháp thử nghiệm.
Ứng Dụng Thực Tế Của Mặt Bích Thép
Mặt bích thép được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:
- Ngành dầu khí: Mặt bích thép được sử dụng trong các hệ thống đường ống dẫn dầu, khí đốt và các sản phẩm hóa dầu.
- Ngành hóa chất: Mặt bích thép được sử dụng trong các hệ thống đường ống dẫn hóa chất, axit và các chất ăn mòn khác.
- Ngành năng lượng: Mặt bích thép được sử dụng trong các nhà máy điện, nhà máy nhiệt điện và các hệ thống năng lượng khác.
- Ngành thực phẩm và đồ uống: Mặt bích thép không gỉ được sử dụng trong các hệ thống đường ống dẫn thực phẩm, đồ uống và các sản phẩm vệ sinh khác.
- Ngành xử lý nước: Mặt bích thép được sử dụng trong các hệ thống đường ống dẫn nước sạch, nước thải và các chất lỏng khác.
Ví dụ, trong một nhà máy lọc dầu, mặt bích thép được sử dụng để kết nối các đường ống dẫn dầu thô, xăng, dầu diesel và các sản phẩm khác. Chúng cũng được sử dụng để kết nối các van, máy bơm và các thiết bị khác trong hệ thống. Mặt bích thép phải chịu được áp suất và nhiệt độ cao, cũng như sự ăn mòn của các chất hóa học.
Trong một nhà máy hóa chất, mặt bích thép được sử dụng để kết nối các đường ống dẫn axit, bazơ và các chất hóa học khác. Chúng phải được làm từ vật liệu chống ăn mòn để đảm bảo an toàn và tuổi thọ của hệ thống. Van thép một chiều cũng thường được sử dụng trong các hệ thống này để ngăn chặn dòng chảy ngược.
Lựa Chọn Mặt Bích Thép Phù Hợp
Việc lựa chọn mặt bích thép phù hợp là rất quan trọng để đảm bảo hiệu suất và độ an toàn của hệ thống đường ống. Có nhiều yếu tố cần xem xét khi lựa chọn mặt bích thép, bao gồm:
- Áp suất và nhiệt độ hoạt động: Mặt bích thép phải có khả năng chịu được áp suất và nhiệt độ cao nhất mà hệ thống sẽ hoạt động.
- Vật liệu: Vật liệu của mặt bích thép phải tương thích với chất lỏng hoặc khí được vận chuyển trong đường ống.
- Kích thước: Kích thước của mặt bích thép phải phù hợp với kích thước của ống và các thiết bị khác trong hệ thống.
- Tiêu chuẩn: Mặt bích thép phải tuân thủ các tiêu chuẩn sản xuất hiện hành.
- Chi phí: Chi phí của mặt bích thép phải phù hợp với ngân sách của dự án.
Để đảm bảo lựa chọn được mặt bích thép phù hợp, bạn nên tham khảo ý kiến của các chuyên gia hoặc nhà cung cấp uy tín. Thiết Bị Công Nghiệp Sài Gòn có đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ bạn lựa chọn sản phẩm phù hợp nhất với nhu cầu của mình.
Bảo Trì Và Kiểm Tra Mặt Bích Thép
Việc bảo trì và kiểm tra mặt bích thép thường xuyên là rất quan trọng để đảm bảo an toàn và hiệu suất của hệ thống đường ống. Các công việc bảo trì và kiểm tra bao gồm:
- Kiểm tra trực quan: Kiểm tra mặt bích thép để tìm các dấu hiệu hư hỏng, chẳng hạn như nứt, móp méo hoặc ăn mòn.
- Kiểm tra độ kín: Kiểm tra độ kín của mặt bích thép để đảm bảo không có rò rỉ.
- Siết chặt bu lông: Siết chặt các bu lông của mặt bích thép theo định kỳ để đảm bảo kết nối chắc chắn.
- Thay thế gioăng: Thay thế gioăng của mặt bích thép khi cần thiết để đảm bảo độ kín.
Nếu phát hiện bất kỳ hư hỏng nào, mặt bích thép cần được sửa chữa hoặc thay thế ngay lập tức. Việc trì hoãn sửa chữa có thể dẫn đến rò rỉ, tai nạn và các vấn đề nghiêm trọng khác.
Kết Luận
Mặt bích thép là một thành phần quan trọng trong các hệ thống đường ống công nghiệp. Chúng tạo ra các kết nối chắc chắn, kín khít và cho phép dễ dàng tháo lắp và bảo trì. Có nhiều loại mặt bích thép khác nhau, mỗi loại được thiết kế cho một ứng dụng cụ thể. Việc lựa chọn mặt bích thép phù hợp là rất quan trọng để đảm bảo hiệu suất và độ an toàn của hệ thống. Thiết Bị Công Nghiệp Sài Gòn cung cấp đa dạng các loại mặt bích thép chất lượng cao, đáp ứng mọi nhu cầu của khách hàng. Hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ tốt nhất.
