Mặt bích ANSI

  • Giá bán: Liên hệ nhận báo giá
  • Danh mục: Mặt bích - Flange
  • Bảo hành: Có
  • Hỗ trợ giao hàng: Có

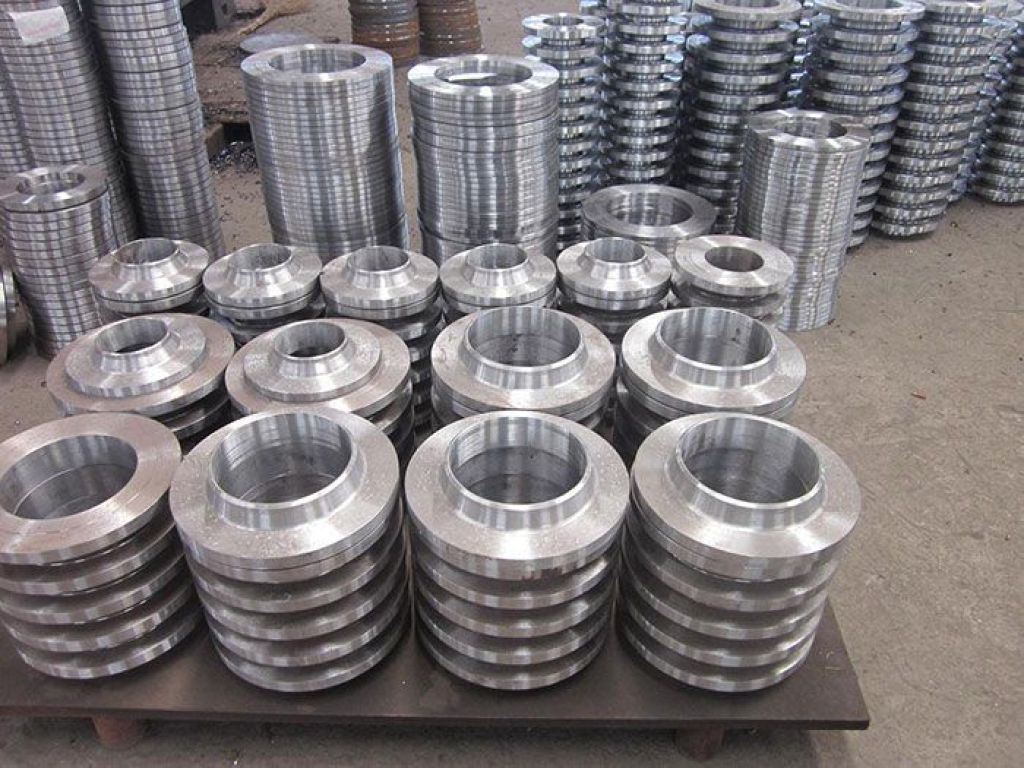

Mặt bích tiêu chuẩn ANSI

Hình Minh Hoạ
Hình Minh Hoạ

Trong ngành công nghiệp, mặt bích tiêu chuẩn ANSI là một trong những thành phần không thể thiếu của các hệ thống đường ống và thiết bị liên quan. Được sử dụng rộng rãi trong ngành cấp nước, hóa chất, dầu khí và nhiều ngành khác, mặt bích tiêu chuẩn ANSI đóng vai trò quan trọng trong việc kết nối các ống, van, bơm và các thiết bị khác với nhau. Bài viết này sẽ đi sâu vào hiểu rõ hơn về mặt bích tiêu chuẩn ANSI, cung cấp kiến thức và kinh nghiệm của tôi trong việc sử dụng và lựa chọn chúng.

Mặt bích tiêu chuẩn ANSI là gì?

Mặt bích tiêu chuẩn ANSI, viết tắt của American National Standards Institute, là một tiêu chuẩn quan trọng được áp dụng rộng rãi trong việc kết nối các thành phần trong hệ thống ống và thiết bị công nghiệp. Được phát triển để đảm bảo tính thống nhất và tương thích giữa các thành phần khác nhau, mặt bích ANSI đảm bảo sự kín đáo, an toàn và hiệu quả của hệ thống. Các mặt bích này có thể làm từ nhiều loại vật liệu, như thép không gỉ, thép cacbon, nhựa hoặc thép hợp kim, phù hợp với các yêu cầu và điều kiện sử dụng khác nhau.

Lợi ích của việc sử dụng mặt bích tiêu chuẩn ANSI

  • Kết nối đáng tin cậy: Mặt bích ANSI được thiết kế chắc chắn và chính xác, đảm bảo kết nối chặt chẽ giữa các thiết bị, tránh rò rỉ và mất mát năng lượng.
  • Dễ dàng lắp đặt: Thiết kế tiêu chuẩn của mặt bích ANSI cho phép lắp đặt dễ dàng, nhanh chóng và tiết kiệm thời gian, giảm thiểu thời gian dừng máy và giảm chi phí lao động.
  • Đa dạng vật liệu: Mặt bích ANSI có thể được sản xuất từ nhiều loại vật liệu, tùy thuộc vào yêu cầu của hệ thống và môi trường làm việc, tạo ra tính linh hoạt trong việc lựa chọn và sử dụng.
  • Thích ứng với áp suất và nhiệt độ: Các mặt bích ANSI có thể chịu được áp suất và nhiệt độ cao, cho phép sử dụng trong các ứng dụng khắc nghiệt và yêu cầu nghiêm ngặt.

Cách chọn mặt bích tiêu chuẩn ANSI phù hợp

  • Xác định áp suất và nhiệt độ: Trước khi lựa chọn mặt bích ANSI, hãy xác định rõ áp suất và nhiệt độ làm việc của hệ thống. Điều này giúp bạn chọn được mặt bích có khả năng chịu áp lực và nhiệt tốt nhất cho ứng dụng cụ thể.
  • Kiểm tra vật liệu: Tùy thuộc vào loại chất lỏng hoặc khí được vận chuyển trong hệ thống, chọn vật liệu mặt bích phù hợp, như thép không gỉ cho các chất ăn mòn, hoặc thép hợp kim cho các ứng dụng có nhiệt độ cao.
  • Suy xét kích thước: Xác định kích thước ống và thiết bị cần kết nối để chọn đúng kích thước mặt bích ANSI thích hợp và đảm bảo khớp với các phần khác trong hệ thống.

Bảng tra mặt bích tiêu chuẩn ANSI

Dưới đây là một bảng tra cứu kích thước mặt bích tiêu chuẩn ANSI, chứa các thông tin quan trọng như kích thước, áp suất định mức và số lỗ bắt bulong.

Bảng tra cứu kích thước mặt bích tiêu chuẩn ANSI

Lớp kích thước (Class) Kích thước (Inch) Kích thước (mm) Áp suất định mức (psi) Số lỗ bắt bulong Đường kính lỗ bắt bulong (Inch)
150 1/2 15 285 4 5/8
150 3/4 20 285 4 5/8
150 1 25 285 4 5/8
150 1 1/4 32 285 4 5/8
150 1 1/2 40 285 4 5/8
150 2 50 285 4 5/8
150 2 1/2 65 285 4 3/4
150 3 80 285 4 3/4
150 4 100 285 8 3/4
150 5 125 285 8 7/8
150 6 150 285 8 7/8
150 8 200 285 8 7/8
150 10 250 285 12 7/8
150 12 300 285 12 1
300 1/2 15 740 4 5/8
300 3/4 20 740 4 5/8
300 1 25 740 4 3/4
300 1 1/4 32 740 4 3/4
300 1 1/2 40 740 4 3/4
300 2 50 740 8 3/4
300 2 1/2 65 740 8 7/8
300 3 80 740 8 7/8
300 4 100 740 8 7/8
300 5 125 740 8 1
300 6 150 740 12 1
300 8 200 740 12 1 1/8
300 10 250 740 12 1 1/8
300 12 300 740 16 1 1/8

Lưu ý:

  • Bảng trên chỉ cung cấp một số kích thước phổ biến của mặt bích tiêu chuẩn ANSI. Có nhiều lớp kích thước khác nhau và các kích thước tùy chỉnh cũng có thể được sản xuất theo yêu cầu cụ thể.
  • Áp suất định mức được tính theo đơn vị psi (pound per square inch).
  • Số lỗ bắt bulong có thể thay đổi tùy thuộc vào kích thước của mặt bích.
  • Đường kính lỗ bắt bulong được tính theo đơn vị inch.

Kết luận:

Mặt bích tiêu chuẩn ANSI đóng vai trò quan trọng trong việc kết nối các thành phần trong hệ thống ống và thiết bị công nghiệp. Sử dụng mặt bích ANSI đúng cách giúp đảm bảo tính thống nhất, an toàn và hiệu quả của hệ thống. Hãy lựa chọn mặt bích phù hợp với yêu cầu của bạn và tuân thủ các tiêu chuẩn để đạt được hiệu suất tối ưu trong các ứng dụng công nghiệp của bạn.
