Họng Tiếp Nước 4 Cửa Tomoken TMHK-4D65-150A

Họng Tiếp Nước 4 Cửa Tomoken TMHK-4D65-150A: Thông Số, Bản Vẽ & Báo Giá

Họng tiếp nước 4 cửa Tomoken TMHK-4D65-150A là thiết bị PCCC ngoài nhà được thiết kế với 4 cửa ngàm nhanh DN65 và một cửa mặt bích DN150, đóng vai trò đầu mối tiếp nước khẩn cấp từ xe chữa cháy vào hệ thống đường ống chữa cháy nội bộ của tòa nhà. Sản phẩm được ứng dụng phổ biến tại các nhà cao tầng, trung tâm thương mại, khu công nghiệp, nhà xưởng và công trình có yêu cầu nghiệm thu PCCC nghiêm ngặt.

Bài viết dưới đây tổng hợp chi tiết cấu tạo, bảng thông số kỹ thuật, nguyên lý hoạt động, tiêu chuẩn lắp đặt và chính sách báo giá họng tiếp nước Tomoken 4 cửa, giúp kỹ sư MEP, nhà thầu PCCC và chủ đầu tư có đầy đủ dữ liệu để duyệt hồ sơ thiết kế và chọn mua sản phẩm chính hãng.

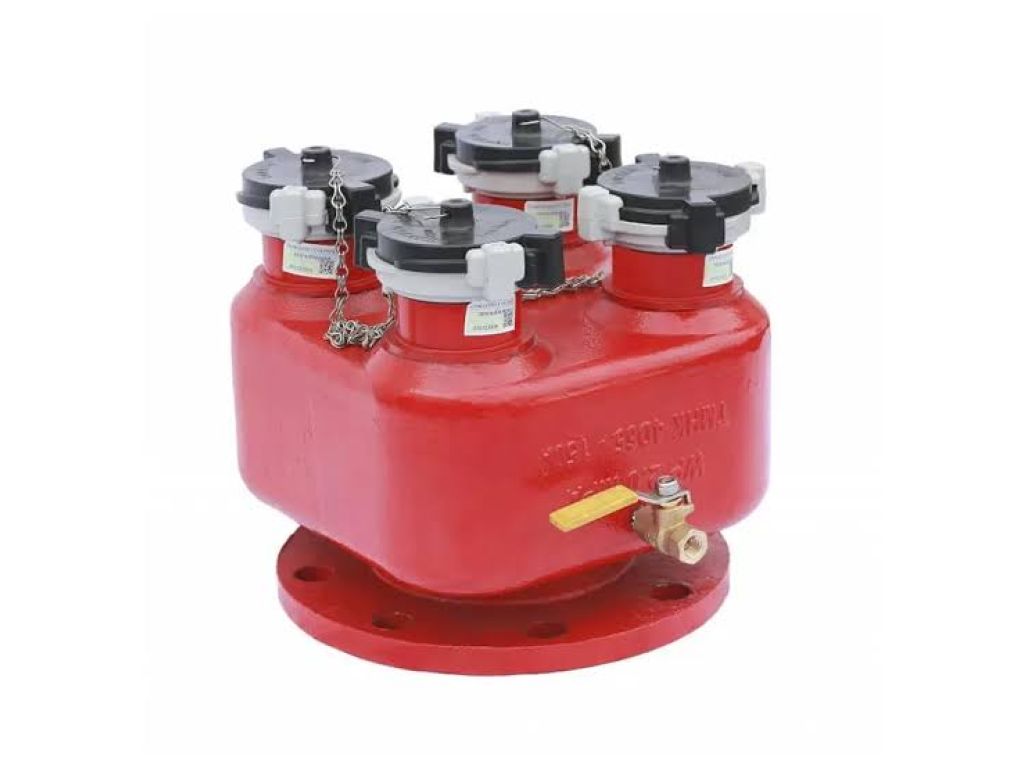

1. Tổng Quan Và Cấu Tạo Họng Tiếp Nước 4 Cửa Tomoken TMHK-4D65-150A

Họng tiếp nước ngoài nhà 4 cửa Tomoken TMHK-4D65-150A thuộc nhóm thiết bị chữa cháy vách tường và tiếp nước ngoài nhà, được sản xuất theo công nghệ Nhật Bản với thân họng dạng gang đúc phủ sơn Epoxy đỏ, hệ ngàm nối bằng hợp kim nhôm cao cấp và chi tiết đồng thau bên trong. Kết cấu gồm 4 cửa ngàm ra DN65 phân bố đều quanh thân trụ và 1 cửa mặt bích vào DN150 ở phần đáy hoặc thân dưới, cho phép kết nối trực tiếp với đường ống chính cấp nước chữa cháy của công trình.

• Thân họng: Gang cầu hoặc gang xám đúc nguyên khối, phủ sơn Epoxy gia nhiệt chống oxy hóa và chống ăn mòn.
• Cụm ngàm nối DN65: 4 cửa ngàm nhanh chuẩn Machino/TCVN, kèm nắp đậy và xích giữ chống thất lạc.
• Van một chiều: Bố trí bên trong thân họng, ngăn dòng nước chảy ngược ra ngoài khi hệ thống đang được bơm tiếp áp.
• Mặt bích DN150: Chuẩn JIS 10K hoặc ANSI theo yêu cầu dự án, liên kết với đường ống chính bằng bu lông.
• Chân đế và giá đỡ: Giúp cố định họng tiếp nước trên bệ bê tông hoặc giá treo tường ngoài nhà.

Ý nghĩa mã hiệu sản phẩm được quy ước rõ ràng: TMHK là dòng họng tiếp nước Tomoken, 4D65 thể hiện 4 cửa ngàm đường kính DN65, 150A là kích thước đường ống chính DN150 (tương đương 6 inch) kết nối vào hệ thống. Cách đặt mã này giúp kỹ sư phân biệt chính xác với dòng họng tiếp nước 2 cửa TMHK-2D65-100A.

2. Bảng Thông Số Kỹ Thuật Chi Tiết TMHK-4D65-150A

Bảng dữ liệu dưới đây là thông số chuẩn của họng tiếp nước 4 cửa Tomoken TMHK-4D65-150A, dùng để đối chiếu với hồ sơ thiết kế và thuyết minh PCCC trước khi đặt hàng.

Để nhận bản vẽ kỹ thuật dạng CAD/PDF và bảng kích thước tổng thể chi tiết, Quý khách có thể tải bản vẽ họng tiếp nước Tomoken 4 cửa hoặc liên hệ trực tiếp bộ phận kỹ thuật để được cung cấp tài liệu phục vụ duyệt hồ sơ.

3. Nguyên Lý Hoạt Động Và Vai Trò Trong Hệ Thống PCCC

Trong điều kiện bình thường, họng tiếp nước 4 cửa Tomoken được đấu nối trực tiếp vào đường ống chính DN150 của hệ thống chữa cháy tòa nhà, các nắp đậy luôn ở trạng thái đóng kín để bảo vệ cụm ngàm khỏi bụi bẩn và tác động của môi trường. Khi xảy ra sự cố cháy, nếu hệ thống bơm chữa cháy nội bộ gặp sự cố, hư hỏng hoặc nguồn nước dự trữ không đủ lưu lượng, xe chữa cháy của lực lượng Cảnh sát PCCC và CNCH sẽ tiếp cận vị trí họng tiếp nước ngoài nhà, mở nắp và đấu nối các cuộn vòi vào 4 cửa ngàm DN65 để bơm nước trực tiếp vào đường ống.

Van một chiều bố trí bên trong thân họng đóng vai trò then chốt: cho phép dòng nước từ xe chữa cháy đi vào hệ thống nhưng ngăn không cho nước trong đường ống chảy ngược ra ngoài, đồng thời hạn chế thất thoát áp suất khi ngắt kết nối vòi. Nhờ thiết kế 4 cửa, lưu lượng tiếp nước được tăng lên đáng kể, đáp ứng yêu cầu cấp nước cho các hệ thống sprinkler, hệ thống họng nước chữa cháy vách tường và hệ thống chữa cháy tự động ở các công trình quy mô lớn.

4. Ưu Điểm Nổi Bật Của Họng Tiếp Nước Tomoken 4 Cửa DN150

• Lưu lượng cấp nước vượt trội: Bốn cửa ngàm DN65 cho phép đấu nối đồng thời 4 cuộn vòi từ xe chữa cháy, nâng lưu lượng tiếp nước cao hơn hẳn so với dòng họng 2 cửa DN100.
• Độ bền cao, sơn phủ cao cấp: Sơn Epoxy gia nhiệt chống oxy hóa, chịu được điều kiện thời tiết khắc nghiệt khi lắp đặt ngoài trời.
• Khớp nối linh hoạt: Ngàm nhanh chuẩn TCVN 5739 giúp kết nối nhanh với vòi và thiết bị chữa cháy thông dụng trên thị trường.
• Hồ sơ pháp lý đầy đủ: Có thể cấp tem kiểm định của Cục Cảnh sát PCCC và CNCH, chứng nhận CO/CQ phục vụ nghiệm thu công trình.
• Kết cấu chắc chắn: Thân gang đúc nguyên khối, chịu áp thử nghiệm lên tới 2.5 MPa, hạn chế rò rỉ trong quá trình vận hành.

Việc lựa chọn họng tiếp nước 2 cửa hay 4 cửa phụ thuộc vào quy mô và yêu cầu cấp nước của công trình. Bảng so sánh dưới đây giúp chủ đầu tư và kỹ sư xác định đúng chủng loại thiết bị.

5. Tiêu Chuẩn Lắp Đặt & Lưu Ý Kỹ Thuật Cho Nhà Thầu

Quá trình lắp đặt họng tiếp nước 4 cửa Tomoken TMHK-4D65-150A cần tuân thủ các quy định tại TCVN 3890 và QCVN 06/BXD về trang bị, bố trí phương tiện chữa cháy cho nhà và công trình. Một số lưu ý kỹ thuật quan trọng mà nhà thầu cần nắm rõ:

• Vị trí lắp đặt: Đặt ngoài nhà, tại nơi xe chữa cháy dễ dàng tiếp cận như chân tường ngoài tòa nhà, sảnh tầng hầm hoặc khu vực có đường nội bộ rộng cho xe PCCC.
• Chiều cao lắp đặt: Tâm cửa ngàm nên cách mặt đất hoàn thiện khoảng 0.7 m đến 1.0 m để thuận tiện cho việc đấu nối vòi.
• Khoảng cách và bệ đỡ: Cần bố trí bệ bê tông hoặc giá đỡ vững chắc, đảm bảo khoảng trống thao tác xung quanh họng tối thiểu 1.0 m về mọi phía.
• Đường ống kết nối: Bắt buộc lắp van một chiều và van xả đọng phía sau họng tiếp nước để ngăn nước đọng gây đóng cặn, ăn mòn đường ống.
• Đấu nối đường ống chính: Sử dụng mặt bích DN150 chuẩn JIS 10K, siết bu lông đối xứng và kiểm tra gioăng làm kín trước khi thử áp.
• Thử áp và nghiệm thu: Thực hiện thử áp đường ống theo áp suất thử nghiệm 2.5 MPa trước khi bàn giao, ghi nhận biên bản phục vụ nghiệm thu PCCC.

Nhà thầu nên phối hợp với nhà cung cấp ngay từ giai đoạn lắp đặt để được hỗ trợ sơ đồ nguyên lý kết nối họng tiếp nước với van một chiều, van xả đọng và đường ống chính DN150, tránh sai sót phải tháo dỡ khi nghiệm thu.

6. Báo Giá Họng Tiếp Nước Tomoken TMHK-4D65-150A Mới Nhất

Giá họng tiếp nước 4 cửa Tomoken TMHK-4D65-150A không cố định mà phụ thuộc vào số lượng đặt hàng, chính sách chiết khấu dự án, yêu cầu về mặt bích kết nối (JIS 10K hoặc ANSI) và việc sản phẩm có kèm tem kiểm định PCCC hay không. Với các đơn hàng dự án có số lượng lớn, mức chiết khấu đại lý sẽ tốt hơn đáng kể so với mua lẻ.

Để nhận bảng giá chính xác và nhanh nhất, Quý khách vui lòng cung cấp các thông tin sau khi yêu cầu báo giá: số lượng cần mua, kích thước và tiêu chuẩn mặt bích DN150, yêu cầu về tem kiểm định PCCC, địa điểm giao hàng và tiến độ thi công công trình.

Tải bản vẽ CAD và nhận báo giá chiết khấu dự án TMHK-4D65-150A: Quý khách có thể để lại thông tin qua hotline hoặc email bên dưới, bộ phận kinh doanh sẽ phản hồi báo giá và tài liệu kỹ thuật trong thời gian sớm nhất.

7. Các Câu Hỏi Thường Gặp (FAQ)

Họng tiếp nước Tomoken TMHK-4D65-150A có sẵn tem kiểm định PCCC không?

Sản phẩm có thể được cấp tem kiểm định dán sẵn trên từng thiết bị hoặc kiểm định theo lô phục vụ dự án, tùy theo yêu cầu của chủ đầu tư và hồ sơ nghiệm thu công trình. Quý khách nên thông báo yêu cầu này ngay khi đặt hàng để nhà cung cấp chuẩn bị hồ sơ phù hợp.

Sản phẩm này khác gì so với họng tiếp nước 2 cửa DN100?

Khác biệt chính nằm ở số cửa tiếp nước và kích thước đường ống chính. Họng 4 cửa TMHK-4D65-150A có 4 cửa ngàm DN65 và kết nối đường ống DN150, phù hợp với công trình quy mô lớn, nhà cao tầng cần lưu lượng cấp nước cao. Họng 2 cửa TMHK-2D65-100A có 2 cửa ngàm DN65 và đường ống DN100, phù hợp công trình nhỏ và vừa.

Chính sách bảo hành họng tiếp nước Tomoken như thế nào?

Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất, thông thường là 12 tháng cho các lỗi kỹ thuật từ phía nhà sản xuất. Chính sách cụ thể sẽ được ghi rõ trên phiếu bảo hành đi kèm khi giao hàng.

Họng tiếp nước Tomoken được sản xuất ở đâu?

Sản phẩm mang thương hiệu Tomoken với công nghệ Nhật Bản, được sản xuất và lắp ráp bởi Công ty TNHH Tomoken Việt Nam, đảm bảo nguồn gốc xuất xứ rõ ràng và đầy đủ chứng nhận CO/CQ.

Kích thước lắp đặt họng tiếp nước DN150 là bao nhiêu?

Tâm cửa ngàm nên đặt cách mặt đất hoàn thiện từ 0.7 m đến 1.0 m, xung quanh họng cần chừa khoảng trống thao tác tối thiểu 1.0 m. Kích thước tổng thể chi tiết của thân họng và khoảng cách tâm lỗ mặt bích DN150 được thể hiện đầy đủ trong bản vẽ kỹ thuật do nhà cung cấp cung cấp.

Mua Họng Tiếp Nước 4 Cửa Tomoken TMHK-4D65-150A Chính Hãng Tại TBCNSG.com

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao, trong đó có các dòng thiết bị PCCC như họng tiếp nước PCCC, họng tiếp nước 2 cửa Tomoken TMHK-2D65-100A, cuộn vòi chữa cháy Tomoken D65 và van góc chữa cháy Tomoken.

Chúng tôi cam kết cung cấp hàng Tomoken chính hãng, sẵn sàng cấp giấy kiểm định PCCC theo lô hàng, hỗ trợ giao hàng tận chân công trình trên toàn quốc và tư vấn kỹ thuật miễn phí cho nhà thầu trong suốt quá trình lắp đặt, nghiệm thu.

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]
• Website: TBCNSG.com

Quý khách đang cần báo giá họng tiếp nước 4 cửa Tomoken TMHK-4D65-150A cho dự án hoặc cần tư vấn lựa chọn thiết bị phù hợp với hồ sơ thiết kế PCCC, vui lòng liên hệ ngay hotline 09 1800 6799 để được hỗ trợ nhanh nhất.
