Trụ chữa cháy DN65 (Trụ cấp nước cứu hoả)

Trụ chữa cháy DN65 là thiết bị không thể thiếu trong hệ thống cấp nước chữa cháy của nhà xưởng, khu công nghiệp, tòa nhà cao tầng và khu dân cư. Đây là điểm lấy nước trực tiếp cho xe chữa cháy hoặc cuộn vòi chuyên dụng, quyết định trực tiếp đến hiệu quả dập lửa khi sự cố xảy ra. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, phân loại, tiêu chuẩn kiểm định và báo giá trụ chữa cháy DN65 để kỹ sư, nhà thầu và chủ đầu tư thuận tiện tra cứu, dự toán và lựa chọn đúng chủng loại.

Trụ chữa cháy DN65 là gì? Tổng quan và Đặc điểm kỹ thuật

Trụ chữa cháy DN65 là thiết bị lấy nước chữa cháy được kết nối cố định với đường ống cấp nước chính, có đường kính danh nghĩa 65mm (tương đương 2 1/2 inch). Trụ được bố trí ngoài trời hoặc trong hố van dưới mặt đất, cho phép lực lượng chữa cháy lấy nước nhanh chóng mà không cần đấu nối phức tạp.

Chỉ số DN65 thể hiện đường kính danh nghĩa (Nominal Pipe Size) của họng xả và đường ống kết nối, không phải đường kính ngoài thực tế của thân trụ. Đây là chuẩn kích thước phổ biến nhất tại Việt Nam, tương thích với phần lớn cuộn vòi chữa cháy D65 và đầu ngàm nối của xe chữa cháy chuyên dụng.

Nhiều người dùng thường nhầm lẫn giữa hai khái niệm:

• Trụ chữa cháy DN65 độc lập: Trụ đứng ngoài trời hoặc trụ ngầm, thân trụ chịu áp lực, có một hoặc nhiều họng xả, dùng để xe chữa cháy hoặc vòi chữa cháy lấy nước trực tiếp.
• Họng tiếp nước PCCC DN65: Thiết bị gắn tường hoặc gắn trụ, chủ yếu dùng để bổ sung nước cho hệ thống chữa cháy trong nhà, không phải điểm lấy nước cho xe chữa cháy.

Việc phân biệt đúng hai loại này giúp chủ đầu tư tránh mua sai thiết bị, ảnh hưởng đến hồ sơ nghiệm thu và khả năng vận hành thực tế của hệ thống.

Bảng thông số kỹ thuật chuẩn của trụ chữa cháy DN65

Bảng dưới đây tổng hợp các thông số kỹ thuật cơ bản mà kỹ sư và đơn vị thu mua cần nắm trước khi đặt hàng:

Các thông số trên có thể thay đổi đôi chút tùy theo thương hiệu và chủng loại. Khi lập hồ sơ dự toán, nên yêu cầu nhà cung cấp gửi bản vẽ kỹ thuật và datasheet của đúng mã hàng để đối chiếu.

Cấu tạo chi tiết và Nguyên lý hoạt động của trụ DN65

Hiểu rõ cấu tạo giúp thợ lắp đặt thao tác chính xác và giúp người vận hành xử lý nhanh khi có sự cố rò rỉ hoặc kẹt van.

Cấu tạo chi tiết các bộ phận

• Thân trụ: Bộ phận chịu áp lực chính, được đúc từ gang cầu hoặc gang xám, phủ sơn Epoxy đỏ chống ăn mòn và chống tia UV.
• Trục van và đĩa van: Điều khiển đóng mở luồng nước, thường dùng van kiểu cửa lật hoặc van bi. Trục van được chế tạo bằng đồng hoặc thép không gỉ để chống kẹt.
• Họng ra (cửa xả): Kích thước DN65, đi kèm ngàm đôi hoặc ngàm đơn và nắp đậy bảo vệ chống bụi, chống vật lạ xâm nhập.
• Mặt đúp kết nối: Bộ phận kết nối trụ với đường ống cấp nước ngầm, thường có dạng mặt bích DN65 hoặc ren ngoài.
• Van xả đáy tự động: Xả lượng nước còn lại trong thân trụ sau khi sử dụng, tránh đóng băng và hạn chế gỉ sét bên trong.
• Tay quay hoặc khóa vận hành: Dùng để mở van bằng tay, một số dòng trụ được thiết kế khóa chống mở trái phép.

Nguyên lý hoạt động khi có sự cố cháy

Khi có sự cố cháy, lực lượng chữa cháy tháo nắp đậy họng xả, kết nối cuộn vòi hoặc đầu ngàm của xe chữa cháy vào họng DN65, sau đó dùng tay quay hoặc khóa chuyên dụng mở van. Nước từ đường ống cấp nước chính dưới lòng đất chạy qua mặt đúp vào thân trụ, qua trục van và xả ra họng DN65 với áp lực theo thiết kế. Sau khi dập lửa, van được đóng lại, nước thừa trong thân trụ tự động thoát ra qua van xả đáy.

Phân loại các dòng trụ chữa cháy DN65 phổ biến trên thị trường

Theo kiểu dáng lắp đặt (Trụ nổi và Trụ ngầm)

• Trụ nổi DN65: Đặt cố định trên mặt đất, thân trụ nhô cao, thao tác nhanh, dễ quan sát, phù hợp khu công nghiệp, nhà xưởng, bãi xe và khu vực ngoài trời.
• Trụ ngầm DN65: Lắp đặt trong hố van dưới mặt đất, chỉ nhô lên phần nắp hố, tiết kiệm diện tích, không cản trở giao thông, phù hợp vỉa hè đô thị và khu vực mật độ cao.

Theo cấu trúc họng xả (Trụ 2 cửa, Trụ 3 cửa)

• Trụ 2 cửa DN65: Gồm hai họng xả cùng kích thước DN65, dùng cho khu vực có yêu cầu lưu lượng vừa phải.

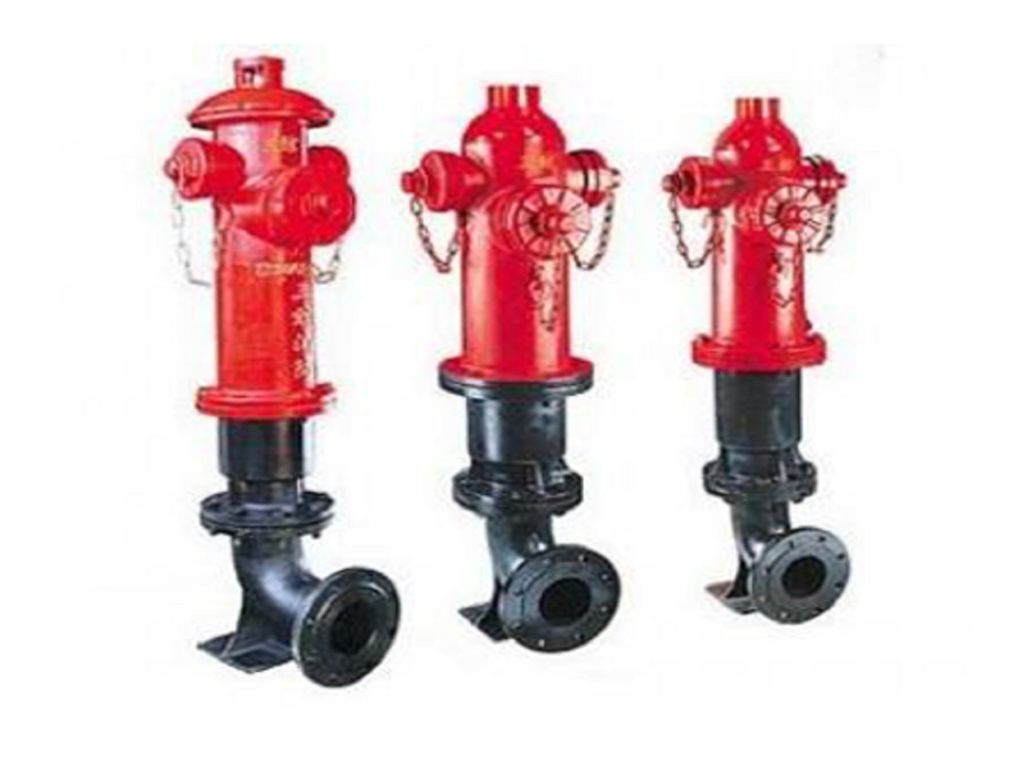

• Trụ 3 cửa (1 DN100 và 2 DN65): Loại phổ biến cho trụ PCCC ngoài trời tiêu chuẩn, họng DN100 dùng cấp nước cho xe chữa cháy, hai họng DN65 dùng cho vòi chữa cháy và van góc chữa cháy DN65.

Các thương hiệu trụ chữa cháy DN65 được tin dùng

• Trụ PCCC Bộ Quốc Phòng: Sản xuất tại các nhà máy quốc phòng, vật liệu gang cầu đúc dày, độ bền cao, được nhiều dự án lớn lựa chọn.
• Trụ chữa cháy ShinYi: Xuất xứ Đài Loan hoặc sản xuất tại Việt Nam, giá thành hợp lý, mẫu mã đa dạng, phù hợp công trình dân dụng và nhà xưởng vừa.
• Trụ chữa cháy AVK, Tyco: Dòng cao cấp nhập khẩu, độ chính xác cao, thường dùng cho dự án yêu cầu tiêu chuẩn quốc tế.
• Trụ chữa cháy Trung Quốc, Malaysia: Phân khúc giá rẻ, cần kiểm tra kỹ hồ sơ kiểm định trước khi đưa vào công trình.

Tiêu chuẩn kiểm định và Quy định lắp đặt trụ chữa cháy DN65

Đây là nội dung được quan tâm nhất khi nghiệm thu công trình, bởi thiết bị không có tem kiểm định sẽ không được chấp nhận trong hồ sơ PCCC.

Các tiêu chuẩn kỹ thuật bắt buộc

• TCVN 6379:1998: Trụ nước chữa cháy - Yêu cầu kỹ thuật, quy định về kích thước, vật liệu, áp suất thử và độ kín.
• TCVN 5738 và TCVN 3890: Quy định về hệ thống báo cháy và trang bị phương tiện PCCC cho công trình.
• Hồ sơ kiểm định của Cục Cảnh sát PCCC và CNCH: Tem kiểm định, giấy chứng nhận kiểm định phương tiện PCCC.
• Chứng chỉ CO, CQ và ISO 9001 của nhà sản xuất đối với hàng nhập khẩu.

Quy định vị trí và khoảng cách lắp đặt

• Khoảng cách tối đa giữa các trụ phụ thuộc vào cấp công trình, bán kính phục vụ và lưu lượng nước yêu cầu của hệ thống.
• Bán kính phục vụ của họng xả DN65 được tính theo chiều dài cuộn vòi và tổn thất áp lực trên đường ống.
• Trụ phải được đặt ở vị trí dễ tiếp cận, không bị che chắn bởi cây xanh, biển quảng cáo hoặc công trình phụ.
• Áp lực nước tối thiểu tại họng xả khi vận hành phải đảm bảo theo thiết kế và được kiểm tra bằng đồng hồ đo áp suất trong quá trình nghiệm thu.
• Nền đặt trụ cần gia cố chắc chắn, có hố van và khớp nối mềm để tránh phá hủy trụ khi mặt đất lún.

Bảng báo giá Trụ chữa cháy DN65 mới nhất

Mức giá dưới đây mang tính tham khảo để chủ đầu tư dự toán ngân sách, giá thực tế phụ thuộc vào thương hiệu, khối lượng đặt hàng và thời điểm cung cấp.

Bảng giá tham khảo theo thương hiệu và chủng loại

Bảng giá trên chưa bao gồm VAT, chi phí vận chuyển và chi phí lắp đặt. Với dự án có khối lượng lớn, đơn vị cung cấp thường áp dụng chính sách chiết khấu riêng.

Các yếu tố ảnh hưởng trực tiếp đến giá bán

• Thương hiệu và xuất xứ: Hàng sản xuất trong nước thường có giá thấp hơn hàng nhập khẩu châu Âu cùng chủng loại.
• Vật liệu chế tạo: Thân gang cầu bền hơn gang xám, ngàm nối đồng có giá cao hơn ngàm nhôm.
• Chi phí kiểm định và dán tem PCCC: Thiết bị có đầy đủ tem kiểm định sẽ có giá cao hơn hàng trôi nổi.
• Số lượng đặt hàng: Đơn hàng lớn giúp giảm giá thành trên mỗi đơn vị sản phẩm.
• Chi phí vận chuyển: Khoảng cách từ kho đến chân công trình ảnh hưởng đáng kể với các dự án ở xa.
• Phụ kiện đi kèm: Cuộn vòi, danh mục trụ chữa cháy kèm khớp nối, hộp chứa phụ kiện làm thay đổi giá trị đơn hàng.

Hướng dẫn lựa chọn, Lắp đặt và Bảo dưỡng trụ DN65 đúng kỹ thuật

Kinh nghiệm chọn mua trụ DN65 tránh hàng giả, không đạt kiểm định

• Kiểm tra tem kiểm định PCCC và quét mã QR để xác thực nguồn gốc trên hệ thống của cơ quan chức năng.
• Yêu cầu cung cấp đầy đủ chứng chỉ CO, CQ và giấy chứng nhận kiểm định phương tiện PCCC.
• Kiểm tra độ dày lớp sơn Epoxy, màu sơn đỏ đều, không bong tróc hay gợn sóng.
• Thử quay trục van bằng tay để đánh giá độ trơn tru, không kẹt cứng hoặc rơ lỏng.
• Đối chiếu khối lượng thực tế của trụ, hàng kém chất lượng thường nhẹ hơn đáng kể so với thông số công bố.

Quy trình bảo trì và kiểm tra định kỳ

• Kiểm tra áp lực nước và tình trạng rò rỉ tại họng xả định kỳ 6 tháng một lần.
• Tra mỡ chịu nước cho trục van để tránh kẹt và han gỉ.
• Xả cặn đường ống và vệ sinh lòng trụ để loại bỏ cặn bẩn tích tụ.
• Kiểm tra gioăng cao su tại ngàm nối, thay ngay khi có dấu hiệu nứt hoặc cứng lại.
• Kiểm tra nắp đậy họng xả và van xả đáy, đảm bảo đóng kín và hoạt động đúng chức năng.
• Ghi chép nhật ký bảo trì để phục vụ công tác kiểm tra PCCC định kỳ của cơ quan chức năng.

Các câu hỏi thường gặp về trụ chữa cháy DN65

Trụ chữa cháy DN65 có đi kèm tem kiểm định PCCC không?

Sản phẩm chính hãng từ nhà cung cấp uy tín sẽ đi kèm tem kiểm định phương tiện PCCC do Cục Cảnh sát PCCC và CNCH cấp. Khi mua hàng, khách hàng nên yêu cầu xuất trình tem và giấy chứng nhận kiểm định để đưa vào hồ sơ nghiệm thu công trình.

Sự khác biệt giữa họng tiếp nước DN65 và trụ chữa cháy DN65 là gì?

Họng tiếp nước DN65 dùng để bổ sung nước cho hệ thống chữa cháy trong nhà, thường gắn tường hoặc gắn trụ thấp. Trụ chữa cháy DN65 là điểm lấy nước ngoài trời, chịu áp lực cao, phục vụ trực tiếp xe chữa cháy và cuộn vòi chuyên dụng. Vị trí lắp đặt, kết cấu thân trụ và yêu cầu áp lực của hai thiết bị này hoàn toàn khác nhau.

Ngàm nối của trụ DN65 dùng loại ngàm nào phổ biến tại Việt Nam?

Phổ biến nhất là ngàm A và ngàm B theo tiêu chuẩn Việt Nam, tương thích với đầu ngàm của hầu hết cuộn vòi và xe chữa cháy hiện có. Một số dòng nhập khẩu có thể dùng ren theo tiêu chuẩn riêng, vì vậy cần đối chiếu khi mua phụ kiện kèm theo.

Trụ DN65 chịu được áp lực tối đa bao nhiêu bar?

Đa số trụ chữa cháy DN65 trên thị trường có áp suất làm việc từ 10 đến 16 bar (PN10 đến PN16). Áp suất thử kín thường được thực hiện ở mức 1.5 lần áp suất làm việc tối đa. Với hệ thống có áp lực cao hơn, cần chọn chủng loại trụ được thiết kế riêng để đảm bảo an toàn.

Địa chỉ mua Trụ chữa cháy DN65 chính hãng, đầy đủ kiểm định PCCC

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn cung cấp trụ chữa cháy DN65 chính hãng với đầy đủ hồ sơ kiểm định PCCC, chứng chỉ CO, CQ và hóa đơn VAT. Sản phẩm tại TBCNSG.com bao gồm trụ nổi, trụ ngầm, trụ 2 cửa, trụ 3 cửa, họng tiếp nước PCCC cùng các thiết bị đồng bộ như thiết bị PCCC, van công nghiệp, đồng hồ nước và đồng hồ áp suất.

• Cam kết 100% sản phẩm có tem kiểm định PCCC do Cục Cảnh sát PCCC và CNCH cấp.
• Đầy đủ giấy tờ CO, CQ, hóa đơn VAT phục vụ nghiệm thu công trình.
• Sẵn hàng số lượng lớn, giao hàng tận chân công trình.
• Hỗ trợ tư vấn kỹ thuật, bóc tách khối lượng và báo giá theo dự án.
• Chính sách bảo hành rõ ràng, chiết khấu cao cho nhà thầu và đại lý.

Quý khách cần báo giá trụ chữa cháy DN65 hoặc tư vấn chủng loại phù hợp với thiết kế công trình, vui lòng liên hệ:

• Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]
• Website: TBCNSG.com

Xem thêm các sản phẩm liên quan trong cùng hệ thống: trụ chữa cháy DN100 và họng tiếp nước PCCC 2 cửa để hoàn thiện thiết kế hệ thống cấp nước chữa cháy cho công trình.
