Trụ Chữa Cháy 2 Cửa D65-DN100

Trụ chữa cháy 2 cửa D65-DN100 là thiết bị lấy nước chữa cháy ngoài trời được thiết kế với hai họng xả: một họng DN65 và một họng DN100. Sản phẩm được sử dụng phổ biến trong các khu công nghiệp, nhà xưởng, tòa nhà cao tầng, khu đô thị và công trình công cộng, giúp lực lượng chữa cháy lấy nước nhanh chóng từ hệ thống cấp nước chính. Bài viết dưới đây cung cấp đầy đủ thông tin về cấu tạo, thông số kỹ thuật, tiêu chuẩn kiểm định và báo giá trụ chữa cháy 2 cửa D65-DN100 để kỹ sư, nhà thầu và chủ đầu tư thuận tiện tra cứu, dự toán và lựa chọn đúng chủng loại.

Trụ chữa cháy 2 cửa D65-DN100 là gì?

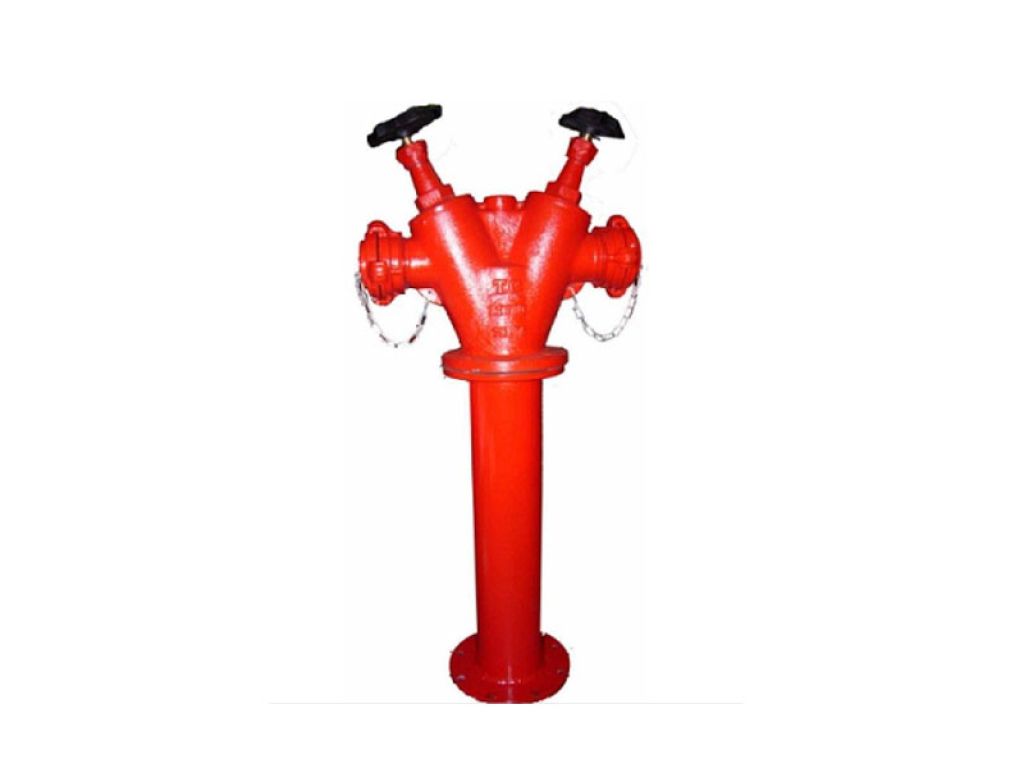

Trụ chữa cháy 2 cửa D65-DN100 là loại trụ nước chữa cháy có hai cửa xả với kích thước khác nhau: một cửa DN65 (đường kính danh nghĩa 65mm) và một cửa DN100 (đường kính danh nghĩa 100mm). Cửa DN100 thường dùng để cấp nước trực tiếp cho xe chữa cháy chuyên dụng, trong khi cửa DN65 dùng để kết nối với cuộn vòi chữa cháy hoặc các thiết bị phun nước cầm tay.

So với trụ chữa cháy 2 cửa DN65 thông thường, phiên bản D65-DN100 đáp ứng yêu cầu lưu lượng nước lớn hơn, phù hợp với các công trình có quy mô lớn, yêu cầu cấp nước chữa cháy đồng thời cho nhiều xe và vòi rồng. Sản phẩm này cũng thường được lựa chọn trong các dự án có yêu cầu nghiệm thu PCCC nghiêm ngặt.

Điểm khác biệt cơ bản giữa trụ chữa cháy 2 cửa D65-DN100 và các loại trụ khác:

• Trụ 2 cửa D65-DN100: Gồm 1 cửa DN65 và 1 cửa DN100, phù hợp cho cả xe chữa cháy và vòi chữa cháy.
• Trụ 2 cửa DN65: Gồm 2 cửa cùng kích thước DN65, thường dùng cho khu vực có yêu cầu lưu lượng vừa phải.
• Trụ 3 cửa (1 DN100 và 2 DN65): Loại tiêu chuẩn cho trụ nổi ngoài trời, cấp nước cho nhiều thiết bị cùng lúc.
• Họng tiếp nước PCCC: Thiết bị gắn tường hoặc gắn trụ thấp, chủ yếu bổ sung nước cho hệ thống chữa cháy trong nhà, không dùng cho xe chữa cháy.

Cấu tạo và nguyên lý hoạt động của trụ chữa cháy 2 cửa D65-DN100

Cấu tạo chi tiết các bộ phận

Trụ chữa cháy 2 cửa D65-DN100 được chế tạo từ gang cầu hoặc gang xám, phủ sơn Epoxy đỏ chống ăn mòn, đảm bảo độ bền cao trong điều kiện ngoài trời. Các bộ phận chính bao gồm:

• Thân trụ: Bộ phận chịu áp lực chính, được đúc nguyên khối, có độ dày thành trụ đảm bảo chịu được áp suất làm việc và thử kín.
• Trục van và đĩa van: Điều khiển đóng mở luồng nước cho từng cửa xả. Trục van thường làm bằng đồng hoặc thép không gỉ, đĩa van bằng cao su lưu hóa hoặc đồng.
• Họng xả DN65: Cửa ra có kích thước 65mm, đi kèm ngàm nối kiểu A hoặc B, nắp đậy bảo vệ chống bụi và vật lạ.
• Họng xả DN100: Cửa ra có kích thước 100mm, thường dùng ngàm nối tiêu chuẩn để kết nối với đầu xe chữa cháy, có nắp đậy chắc chắn.
• Mặt đúp kết nối: Bộ phận kết nối trụ với đường ống cấp nước ngầm, thường có dạng mặt bích DN100 hoặc DN150 tùy theo thiết kế hệ thống.
• Van xả đáy tự động: Xả nước còn lại trong thân trụ sau khi sử dụng, tránh đọng nước gây gỉ sét và đóng băng.
• Tay quay hoặc khóa vận hành: Dùng để mở van bằng tay, một số dòng trụ được trang bị khóa chống mở trái phép.

Nguyên lý hoạt động khi có sự cố cháy

Khi có sự cố cháy, lực lượng chữa cháy tháo nắp đậy họng xả, kết nối cuộn vòi hoặc đầu ngàm của xe chữa cháy vào cửa DN65 hoặc DN100, sau đó dùng tay quay hoặc khóa chuyên dụng mở van tương ứng. Nước từ đường ống cấp nước chính dưới lòng đất chạy qua mặt đúp vào thân trụ, qua trục van và xả ra họng với áp lực theo thiết kế. Sau khi dập lửa, van được đóng lại, nước thừa trong thân trụ tự động thoát ra qua van xả đáy.

Thông số kỹ thuật trụ chữa cháy 2 cửa D65-DN100

Bảng dưới đây tổng hợp các thông số kỹ thuật cơ bản của trụ chữa cháy 2 cửa D65-DN100:

Các thông số trên có thể thay đổi đôi chút tùy theo thương hiệu và chủng loại. Khi lập hồ sơ dự toán, nên yêu cầu nhà cung cấp gửi bản vẽ kỹ thuật và datasheet của đúng mã hàng để đối chiếu.

Phân loại trụ chữa cháy 2 cửa D65-DN100

Theo kiểu dáng lắp đặt

• Trụ nổi 2 cửa D65-DN100: Đặt cố định trên mặt đất, thân trụ nhô cao, thao tác nhanh, dễ quan sát, phù hợp khu công nghiệp, nhà xưởng, bãi xe và khu vực ngoài trời.
• Trụ ngầm 2 cửa D65-DN100: Lắp đặt trong hố van dưới mặt đất, chỉ nhô lên phần nắp hố, tiết kiệm diện tích, không cản trở giao thông, phù hợp vỉa hè đô thị và khu vực mật độ cao.

Theo vật liệu chế tạo

• Trụ gang cầu: Độ bền cao, chịu va đập tốt, thường dùng cho công trình yêu cầu tuổi thọ cao.
• Trụ gang xám: Giá thành hợp lý hơn, phù hợp công trình dân dụng và nhà xưởng vừa.
• Trụ composite: Ít phổ biến, nhẹ, chống ăn mòn tốt nhưng khả năng chịu áp lực thấp hơn gang.

Theo thương hiệu

• Trụ chữa cháy Bộ Quốc Phòng: Sản xuất tại các nhà máy quốc phòng, vật liệu gang cầu đúc dày, độ bền cao, được nhiều dự án lớn lựa chọn.
• Trụ chữa cháy ShinYi: Xuất xứ Đài Loan hoặc sản xuất tại Việt Nam, giá thành hợp lý, mẫu mã đa dạng.
• Trụ chữa cháy AVK, Tyco: Dòng cao cấp nhập khẩu, độ chính xác cao, thường dùng cho dự án yêu cầu tiêu chuẩn quốc tế.

Tiêu chuẩn kiểm định và quy định lắp đặt trụ chữa cháy 2 cửa D65-DN100

Các tiêu chuẩn kỹ thuật bắt buộc

• TCVN 6379:1998: Trụ nước chữa cháy - Yêu cầu kỹ thuật, quy định về kích thước, vật liệu, áp suất thử và độ kín.
• TCVN 5738 và TCVN 3890: Quy định về hệ thống báo cháy và trang bị phương tiện PCCC cho công trình.
• Hồ sơ kiểm định của Cục Cảnh sát PCCC và CNCH: Tem kiểm định, giấy chứng nhận kiểm định phương tiện PCCC.
• Chứng chỉ CO, CQ và ISO 9001 của nhà sản xuất đối với hàng nhập khẩu.

Quy định vị trí và khoảng cách lắp đặt

• Khoảng cách tối đa giữa các trụ phụ thuộc vào cấp công trình, bán kính phục vụ và lưu lượng nước yêu cầu của hệ thống.
• Bán kính phục vụ của họng xả DN65 và DN100 được tính theo chiều dài cuộn vòi và tổn thất áp lực trên đường ống.
• Trụ phải được đặt ở vị trí dễ tiếp cận, không bị che chắn bởi cây xanh, biển quảng cáo hoặc công trình phụ.
• Áp lực nước tối thiểu tại họng xả khi vận hành phải đảm bảo theo thiết kế và được kiểm tra bằng đồng hồ đo áp suất trong quá trình nghiệm thu.
• Nền đặt trụ cần gia cố chắc chắn, có hố van và khớp nối mềm để tránh phá hủy trụ khi mặt đất lún.

Báo giá trụ chữa cháy 2 cửa D65-DN100

Mức giá dưới đây mang tính tham khảo để chủ đầu tư dự toán ngân sách, giá thực tế phụ thuộc vào thương hiệu, khối lượng đặt hàng và thời điểm cung cấp.

Bảng giá trên chưa bao gồm VAT, chi phí vận chuyển và chi phí lắp đặt. Với dự án có khối lượng lớn, đơn vị cung cấp thường áp dụng chính sách chiết khấu riêng.

Các yếu tố ảnh hưởng trực tiếp đến giá bán

• Thương hiệu và xuất xứ: Hàng sản xuất trong nước thường có giá thấp hơn hàng nhập khẩu châu Âu cùng chủng loại.
• Vật liệu chế tạo: Thân gang cầu bền hơn gang xám, ngàm nối đồng có giá cao hơn ngàm nhôm.
• Chi phí kiểm định và dán tem PCCC: Thiết bị có đầy đủ tem kiểm định sẽ có giá cao hơn hàng trôi nổi.
• Số lượng đặt hàng: Đơn hàng lớn giúp giảm giá thành trên mỗi đơn vị sản phẩm.
• Chi phí vận chuyển: Khoảng cách từ kho đến chân công trình ảnh hưởng đáng kể với các dự án ở xa.
• Phụ kiện đi kèm: Cuộn vòi, khớp nối, hộp chứa phụ kiện làm thay đổi giá trị đơn hàng.

Hướng dẫn lựa chọn và bảo trì trụ chữa cháy 2 cửa D65-DN100

Kinh nghiệm chọn mua trụ chữa cháy 2 cửa D65-DN100 tránh hàng giả

• Kiểm tra tem kiểm định PCCC và quét mã QR để xác thực nguồn gốc trên hệ thống của cơ quan chức năng.
• Yêu cầu cung cấp đầy đủ chứng chỉ CO, CQ và giấy chứng nhận kiểm định phương tiện PCCC.
• Kiểm tra độ dày lớp sơn Epoxy, màu sơn đỏ đều, không bong tróc hay gợn sóng.
• Thử quay trục van bằng tay để đánh giá độ trơn tru, không kẹt cứng hoặc rơ lỏng.
• Đối chiếu khối lượng thực tế của trụ, hàng kém chất lượng thường nhẹ hơn đáng kể so với thông số công bố.

Quy trình bảo trì và kiểm tra định kỳ

• Kiểm tra áp lực nước và tình trạng rò rỉ tại họng xả định kỳ 6 tháng một lần.
• Tra mỡ chịu nước cho trục van để tránh kẹt và han gỉ.
• Xả cặn đường ống và vệ sinh lòng trụ để loại bỏ cặn bẩn tích tụ.
• Kiểm tra gioăng cao su tại ngàm nối, thay ngay khi có dấu hiệu nứt hoặc cứng lại.
• Kiểm tra nắp đậy họng xả và van xả đáy, đảm bảo đóng kín và hoạt động đúng chức năng.
• Ghi chép nhật ký bảo trì để phục vụ công tác kiểm tra PCCC định kỳ của cơ quan chức năng.

Các câu hỏi thường gặp về trụ chữa cháy 2 cửa D65-DN100

Trụ chữa cháy 2 cửa D65-DN100 có đi kèm tem kiểm định PCCC không?

Sản phẩm chính hãng từ nhà cung cấp uy tín sẽ đi kèm tem kiểm định phương tiện PCCC do Cục Cảnh sát PCCC và CNCH cấp. Khi mua hàng, khách hàng nên yêu cầu xuất trình tem và giấy chứng nhận kiểm định để đưa vào hồ sơ nghiệm thu công trình.

Sự khác biệt giữa trụ 2 cửa D65-DN100 và trụ 3 cửa là gì?

Trụ 2 cửa D65-DN100 có hai họng xả gồm một DN65 và một DN100. Trụ 3 cửa thường có một họng DN100 và hai họng DN65, cho phép kết nối nhiều thiết bị chữa cháy cùng lúc. Tùy theo yêu cầu lưu lượng và thiết kế hệ thống, kỹ sư sẽ lựa chọn loại trụ phù hợp.

Ngàm nối của trụ D65-DN100 dùng loại ngàm nào phổ biến tại Việt Nam?

Phổ biến nhất là ngàm A và ngàm B theo tiêu chuẩn Việt Nam, tương thích với đầu ngàm của hầu hết cuộn vòi và xe chữa cháy hiện có. Một số dòng nhập khẩu có thể dùng ren theo tiêu chuẩn riêng, vì vậy cần đối chiếu khi mua phụ kiện kèm theo.

Trụ D65-DN100 chịu được áp lực tối đa bao nhiêu bar?

Đa số trụ chữa cháy 2 cửa D65-DN100 trên thị trường có áp suất làm việc từ 10 đến 16 bar (PN10 đến PN16). Áp suất thử kín thường được thực hiện ở mức 1.5 lần áp suất làm việc tối đa. Với hệ thống có áp lực cao hơn, cần chọn chủng loại trụ được thiết kế riêng để đảm bảo an toàn.

Địa chỉ mua trụ chữa cháy 2 cửa D65-DN100 chính hãng, đầy đủ kiểm định PCCC

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn cung cấp trụ chữa cháy 2 cửa D65-DN100 chính hãng với đầy đủ hồ sơ kiểm định PCCC, chứng chỉ CO, CQ và hóa đơn VAT. Sản phẩm tại TBCNSG.com bao gồm trụ nổi, trụ ngầm, trụ 2 cửa, trụ 3 cửa, họng tiếp nước PCCC cùng các thiết bị đồng bộ như thiết bị PCCC, van công nghiệp, đồng hồ nước và đồng hồ áp suất.

• Cam kết 100% sản phẩm có tem kiểm định PCCC do Cục Cảnh sát PCCC và CNCH cấp.
• Đầy đủ giấy tờ CO, CQ, hóa đơn VAT phục vụ nghiệm thu công trình.
• Sẵn hàng số lượng lớn, giao hàng tận chân công trình.
• Hỗ trợ tư vấn kỹ thuật, bóc tách khối lượng và báo giá theo dự án.
• Chính sách bảo hành rõ ràng, chiết khấu cao cho nhà thầu và đại lý.

Quý khách cần báo giá trụ chữa cháy 2 cửa D65-DN100 hoặc tư vấn chủng loại phù hợp với thiết kế công trình, vui lòng liên hệ:

• Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]
• Website: TBCNSG.com

Xem thêm các sản phẩm liên quan trong cùng hệ thống: trụ chữa cháy DN100 và họng tiếp nước PCCC 2 cửa để hoàn thiện thiết kế hệ thống cấp nước chữa cháy cho công trình.
