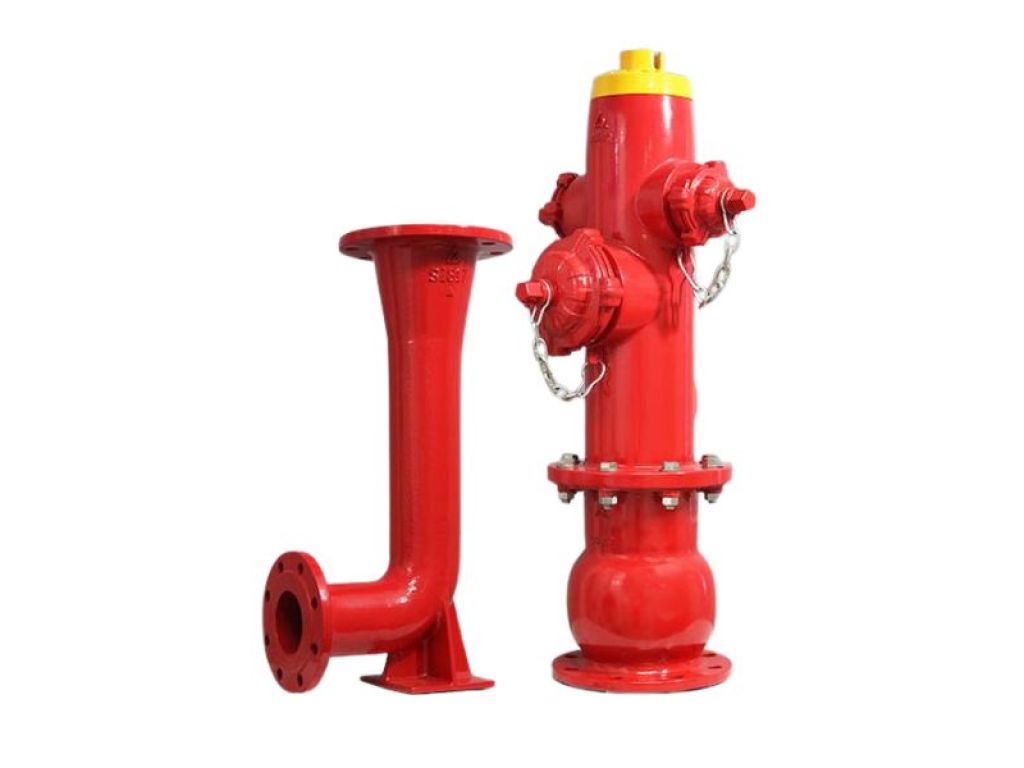

Trụ cứu hỏa Shinyi FHDF là dòng trụ nước chữa cháy nổi ngoài trời được thiết kế chuyên dụng cho các hệ thống cấp nước PCCC có tuyến ống đi ngang ngầm dưới lòng đất. Với kết cấu khuỷu đế co 90 độ ở chân trụ, sản phẩm giúp kết nối linh hoạt với mạng đường ống mà không cần thay đổi hướng tuyến ống. Đây là giải pháp được nhiều kỹ sư thiết kế PCCC lựa chọn cho các khu công nghiệp, nhà máy, khu đô thị và công trình hạ tầng kỹ thuật.
Giới thiệu trụ cứu hỏa Shinyi FHDF
Trụ cứu hỏa Shinyi FHDF thuộc nhóm trụ cứu hỏa có đế, được thương hiệu van Shinyi nghiên cứu và sản xuất theo định hướng tiêu chuẩn hóa. Khác với dòng FHDH (không khuỷu đế) lắp trực tiếp trên mặt bích tuyến ống đứng, dòng FHDF được chế tạo với khuỷu đế co 90 độ ở chân trụ, cho phép đấu nối xuống tuyến ống cấp nước đi ngang ngầm dưới mặt đất.
Trụ được thiết kế nổi ngoài trời với phần thân nhô lên khỏi mặt đất, thuận tiện cho lực lượng PCCC tiếp cận và lấy nước nhanh chóng khi có sự cố. Cấu tạo gồm 3 cửa lấy nước: 2 cửa DN65 và 1 cửa DN100, đáp ứng đồng thời nhiều vòi rồng và thiết bị chữa cháy chuyên dụng.
Thông số kỹ thuật trụ cứu hỏa Shinyi FHDF
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | FHDF-0100, FHDF-0125, FHDF-0150 |
| Kích thước danh định | DN100, DN125, DN150 |
| Tiêu chuẩn thiết kế | TCVN 5739-1993, TCVN 6379:1998 |
| Tiêu chuẩn mặt bích | BS 4504 / DIN 2632 / DIN 2633: PN10, PN16 |
| Áp suất làm việc | 16 bar / 20 bar (tùy chọn) |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Vật liệu thân trụ | Gang cầu FCD450 / ASTM A536 |
| Sơn phủ | Epoxy resin powder, màu đỏ PCCC, độ dày 250-300µm |
| Cửa lấy nước | 02 cửa DN65 và 01 cửa DN100 |
| Kiểu kết nối | Mặt bích (flange) |
| Môi trường làm việc | Hệ thống PCCC / Fire fighting systems |
Cấu tạo trụ cứu hỏa Shinyi FHDF
Trụ cứu hỏa Shinyi FHDF được cấu tạo từ các bộ phận chính sau:
- Thân trụ: Đúc từ gang cầu FCD450, được phủ lớp sơn epoxy cao cấp cả bên trong lẫn bên ngoài với độ dày 250-300µm. Thân trụ gồm hai phần: thân trên và thân dưới (bầu chứa lá van).
- Khuỷu đế co 90 độ: Bộ phận chân đế dạng khuỷu giúp chuyển hướng dòng nước từ tuyến ống ngang ngầm lên thân trụ đứng. Đây là đặc điểm khác biệt của dòng FHDF so với FHDH.
- Lá van: Dạng đĩa tròn bằng gang cầu FCD450, được phủ 100% cao su EPDM phù hợp với nước sạch. Lá van nằm ở bầu trụ, gắn với ty dưới của trụ.
- Ty trụ: Sản xuất từ inox 410, độ bền cao, chống rỉ sét. Ty được thiết kế hai đoạn nối với nhau bằng thanh gang. Khi có va chạm mạnh, thanh gang sẽ gãy ngang, ty dưới vẫn giữ lá van kín, ngăn nước trào ra ngoài.
- Cửa lấy nước và nắp: Chế tạo từ gang cầu FCD450, gồm 03 cửa: 02 cửa DN65 và 01 cửa DN100. Mỗi cửa đều có nắp đậy kết nối dạng ngàm.
Tính năng nổi bật của trụ cứu hỏa Shinyi FHDF
- Thiết kế khuỷu đế co 90 độ: Phù hợp với hệ thống đường ống cấp nước đi ngang ngầm dưới lòng đất, không yêu cầu tuyến ống phải chạy thẳng đứng lên vị trí trụ.
- 3 cửa lấy nước: 02 cửa DN65 và 01 cửa DN100 cho phép kết nối đồng thời nhiều vòi rồng, tăng hiệu quả lấy nước trong tình huống khẩn cấp.
- Chống va đập: Cơ cấu ty hai đoạn với thanh gang gãy ngang giúp bảo vệ lá van khi trụ bị xe cộ va chạm mạnh, ngăn thất thoát nước.
- Chống ăn mòn: Sơn epoxy phủ cả bên trong lẫn bên ngoài, chống tia cực tím, không phai màu và gỉ sét theo thời gian.
- Vật liệu gang cầu: Độ bền cao, chịu được áp lực làm việc lên đến 16-20 bar, phù hợp với hệ thống PCCC yêu cầu áp suất cao.
Ứng dụng của trụ cứu hỏa Shinyi FHDF
Trụ cứu hỏa Shinyi FHDF được ứng dụng rộng rãi trong các hệ thống phòng cháy chữa cháy và hạ tầng cấp nước:
- Khu công nghiệp, nhà máy, xí nghiệp có tuyến ống cấp nước ngầm đi ngang.
- Khu đô thị, khu dân cư, khu thương mại.
- Bến bãi, kho hàng, trạm xăng dầu.
- Công trình hạ tầng kỹ thuật, hệ thống cấp nước chữa cháy đô thị.
- Các công trình yêu cầu lắp đặt trụ nước chữa cháy nổi ngoài trời theo tiêu chuẩn TCVN 6379.
Tiêu chuẩn áp dụng cho trụ cứu hỏa Shinyi FHDF
Trụ cứu hỏa Shinyi FHDF được sản xuất và kiểm định theo các tiêu chuẩn:
- TCVN 5739-1993: Tiêu chuẩn thiết kế trụ nước chữa cháy.
- TCVN 6379:1998: Thiết bị chữa cháy - Trụ nước chữa cháy - Yêu cầu kỹ thuật.
- BS 4504 / DIN 2632 / DIN 2633: Tiêu chuẩn mặt bích và kết nối.
- JIS K 5551:2002 (TCVN 9014:2011): Tiêu chuẩn sơn phủ epoxy.
Việc tuân thủ các tiêu chuẩn trên đảm bảo trụ cứu hỏa Shinyi FHDF đáp ứng yêu cầu khắt khe về chất lượng, an toàn và hiệu quả trong công tác phòng cháy chữa cháy.
