Tổng quan về van bướm Fivalco và ứng dụng nổi bật
Van bướm Fivalco là dòng van công nghiệp được nhiều kỹ sư M&E, nhà thầu PCCC và đơn vị thi công cơ điện lựa chọn nhờ thiết kế gọn, khả năng đóng mở nhanh và độ kín cao. Sản phẩm có vai trò điều tiết hoặc đóng ngắt dòng chảy trong đường ống nước, được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy, HVAC, cấp thoát nước công nghiệp và tòa nhà cao tầng.
Điểm mạnh của van bướm Fivalco nằm ở việc đáp ứng các tiêu chuẩn quốc tế khắt khe như UL Listed và FM Approved. Đây là điều kiện quan trọng trong nhiều công trình PCCC trọng điểm, giúp hồ sơ vật tư được duyệt nhanh và thuận lợi hơn trong quá trình nghiệm thu.
Entity/Keyword: Van bướm Fivalco, Fivalco Butterfly Valve, tiêu chuẩn UL/FM, hệ thống PCCC M&E.
Cấu tạo và nguyên lý hoạt động của van bướm Fivalco
Van bướm Fivalco hoạt động dựa trên nguyên lý xoay đĩa van quanh trục để đóng hoặc mở dòng chảy. Khi đĩa van xoay vuông góc với dòng chảy, van đóng kín; khi đĩa van xoay song song với dòng chảy, van mở hoàn toàn. Kết cấu này giúp van có hành trình đóng mở nhanh, lực vận hành nhẹ và tổn thất áp suất thấp.

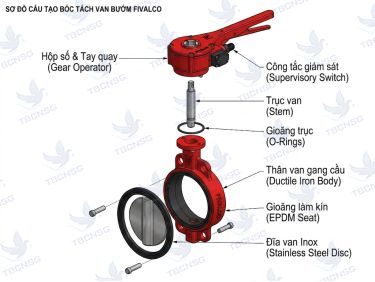

Các bộ phận chính của van bướm Fivalco gồm:
- Thân van (Body): Gang cầu Ductile Iron phủ sơn epoxy chống ăn mòn, đảm bảo độ bền trong môi trường nước và hóa chất nhẹ.
- Đĩa van (Disc): Inox 304/316 hoặc gang đúc bọc cao su EPDM, chịu áp lực cao và hạn chế ăn mòn.
- Trục van (Stem): Thép không gỉ Stainless Steel, độ bền cơ học tốt, giúp truyền lực ổn định khi đóng mở.
- Gioăng làm kín (Seat): Cao su EPDM/NBR đảm bảo độ kín tuyệt đối, phù hợp với nước sạch, nước PCCC và một số môi trường công nghiệp.
Phân loại các dòng van bướm Fivalco phổ biến hiện nay
Van bướm Fivalco được chia nhóm theo cơ cấu vận hành và kiểu kết nối để người dùng chọn đúng mã hàng theo thiết kế. Dưới đây là ba dòng phổ biến nhất.
1. Van bướm tín hiệu điện Fivalco (Butterfly Valve with Tamper Switch)
Dòng van bướm tín hiệu điện Fivalco tích hợp bộ công tắc giám sát hành trình Signal Switch, có khả năng gửi tín hiệu đóng/mở về tủ trung tâm báo cháy. Sản phẩm thường được lắp tại các nhánh đường ống PCCC, hệ thống Sprinkler, khu vực cần giám sát trạng thái van thường xuyên.
Van đạt chuẩn UL/FM, áp lực làm việc phổ biến 175 PSI / 300 PSI, phù hợp với nhiều hệ thống chữa cháy tự động.
2. Van bướm tay quay vô năng Fivalco (Gear Operated Butterfly Valve)
Van bướm tay quay vô năng Fivalco sử dụng hộp số trợ lực Gear box giúp vận hành đóng/mở nhẹ nhàng cho các đường ống kích thước lớn từ DN100 đến DN300 trở lên. Kiểu kết nối đa dạng gồm Wafer, Lug, Flanged hoặc Grooved End.
3. Van bướm tay gạt Fivalco (Lever Operated Butterfly Valve)
Van bướm tay gạt Fivalco đóng mở nhanh bằng tay gạt mỏ kẹp, thích hợp cho đường ống kích thước vừa và nhỏ từ DN50 đến DN150. Ưu điểm là cấu tạo gọn nhẹ, thao tác linh hoạt, chi phí tối ưu và dễ bảo trì.
Bảng thông số kỹ thuật chi tiết van bướm Fivalco
Bảng tra cứu dưới đây tổng hợp các thông số kỹ thuật quan trọng cho kỹ sư M&E và phòng vật tư khi lựa chọn van bướm Fivalco.
| Thông số kỹ thuật | Van bướm tín hiệu Fivalco | Van bướm tay quay Fivalco | Van bướm tay gạt Fivalco |
|---|---|---|---|
| Kích cỡ (Size) | DN50 – DN300 (2 inch – 12 inch) | DN50 – DN600 (2 inch – 24 inch) | DN50 – DN150 (2 inch – 6 inch) |
| Áp lực làm việc | 175 PSI / 300 PSI (PN16/PN25) | PN10 / PN16 / 300 PSI | PN10 / PN16 |
| Kiểu kết nối | Wafer, Lug, Grooved | Wafer, Flanged, Grooved | Wafer, Lug |
| Nhiệt độ làm việc | -10°C đến 120°C | -10°C đến 120°C | -10°C đến 80°C |
| Tiêu chuẩn | UL Listed / FM Approved | BS, ANSI, ISO 9001 | BS, ANSI |
| Môi trường sử dụng | Nước PCCC, nước sạch | Nước, HVAC, công nghiệp | Nước sạch, nước thải nhẹ |
CTA: Tải Catalog Van Bướm Fivalco & Nhận Báo Giá Chiết Khấu Cho Dự Án. Hotline/Zalo: 09 1800 6799.
Hướng dẫn lựa chọn và lưu ý khi thi công lắp đặt van bướm Fivalco
Để chọn đúng van bướm Fivalco, cần xác định rõ kích thước đường ống, áp lực làm việc, môi trường chất lỏng và yêu cầu giám sát tín hiệu. Dưới đây là các tiêu chí thực tế thường được kỹ sư M&E áp dụng.
- Chọn đúng kích thước đường ống DN và áp lực làm việc PN16, PN25 hoặc 300 PSI.
- Xác định nhu cầu giám sát tín hiệu về tủ PCCC để chọn dòng van bướm tín hiệu điện có Tamper Switch.
- Chọn kiểu kết nối Wafer, Lug, Flanged hoặc Grooved tùy theo thiết kế hệ thống và phương án thi công.
- Kiểm tra vật liệu đĩa van, gioăng làm kín và tiêu chuẩn chứng nhận UL/FM trước khi đưa vào hồ sơ vật tư.
Lưu ý khi lắp đặt:
- Vệ sinh mặt bích và đường ống trước khi kẹp van để tránh dị vật làm hỏng gioăng.
- Mở đĩa van ở góc 10–20 độ khi đưa vào giữa hai mặt bích để tránh làm rách gioăng cao su.
- Siết bu lông theo thứ tự đối xứng, lực siết đều để van không bị biến dạng.

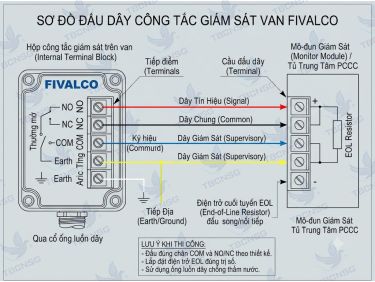

- Với van bướm tín hiệu điện, cần đấu dây công tắc giám sát đúng sơ đồ của nhà sản xuất và kiểm tra tín hiệu về tủ trung tâm PCCC.
Báo giá van bướm Fivalco và chính sách cung cấp hồ sơ CO/CQ
Giá van bướm Fivalco phụ thuộc vào nhiều yếu tố như kích cỡ DN, dạng vận hành tay gạt/tay quay/tín hiệu điện, kiểu kết nối và chứng chỉ UL/FM. Các dòng van bướm tín hiệu điện PCCC thường có giá cao hơn do tích hợp công tắc giám sát hành trình và đáp ứng tiêu chuẩn nghiệm thu khắt khe.
Khi mua van bướm Fivalco tại đơn vị phân phối chính hãng, khách hàng cần được cung cấp đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ, Packing List và các chứng từ kiểm định PCCC phục vụ nghiệm thu công trình.
CTA: Liên hệ nhận báo giá van bướm Fivalco theo khối lượng dự án. Hotline/Zalo: 09 1800 6799.
Mua van bướm Fivalco chính hãng ở đâu tại Việt Nam?
Quý khách có thể liên hệ Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn để được tư vấn và cung cấp van bướm Fivalco chính hãng. Đơn vị có kinh nghiệm cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao cho nhiều công trình.
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh.
Điện thoại: 09 1800 6799. Email: [email protected]. Website: TBCNSG.com.
Đơn vị hỗ trợ tư vấn kỹ thuật, báo giá chiết khấu theo khối lượng, hàng sẵn kho và giao hàng toàn quốc.
Câu hỏi thường gặp về van bướm Fivalco (FAQ)
Q1: Van bướm tín hiệu điện Fivalco có sẵn công tắc giám sát không?
Trả lời: Có. Dòng van bướm tín hiệu điện Fivalco được tích hợp sẵn công tắc giám sát hành trình Tamper Switch bên trong hộp số và đã đạt chuẩn UL/FM.
Q2: Van bướm Fivalco kết nối dạng Grooved ngàm rãnh dùng cho hệ thống nào?
Trả lời: Dạng Grooved kết nối rất nhanh với ống thép qua khớp nối rãnh Coupling, thường dùng phổ biến trong hệ thống PCCC hiện đại.
Q3: Làm sao để tải Catalog van bướm Fivalco chính xác nhất?
Trả lời: Bạn có thể tải trực tiếp file Catalog PDF tại nút download trong bài viết hoặc liên hệ kỹ thuật để nhận bản vẽ CAD và thông số kỹ thuật chi tiết.
Q4: Van bướm Fivalco có đạt tiêu chuẩn UL/FM không?
Trả lời: Các dòng van bướm Fivalco dùng cho PCCC như van bướm tín hiệu điện có thể đạt UL Listed và FM Approved, phù hợp yêu cầu nghiệm thu công trình.
