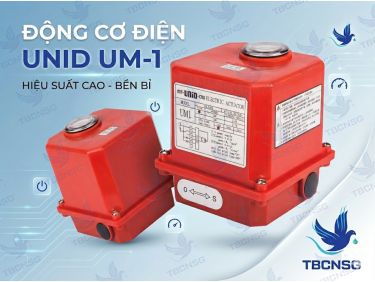

Bộ Truyền Động Điện UNID (Đài Loan

Bộ truyền động điện UNID là một trong những dòng thiết bị điều khiển van công nghiệp được sử dụng phổ biến nhất tại thị trường Việt Nam hiện nay. Với xuất xứ Đài Loan, thiết bị này đáp ứng tốt nhu cầu tự động hóa đóng mở van bi, van bướm trong các hệ thống cấp thoát nước, xử lý nước thải, PCCC, HVAC và nhiều dây chuyền sản xuất khác. Bài viết dưới đây tổng hợp đầy đủ cấu tạo, nguyên lý hoạt động, bảng tra mã model, sơ đồ đấu nối điện, bảng giá tham khảo và những lưu ý quan trọng khi lựa chọn, lắp đặt bộ điện UNID.

1. Tổng Quan Về Bộ Truyền Động Điện UNID

UNID (Taiwan) là thương hiệu chuyên sản xuất bộ điều khiển van bằng điện (Electric Actuator), hay còn gọi là bộ truyền động điện, motor điều khiển van. Sản phẩm của UNID được thiết kế theo dạng quarter-turn (góc quay 90 độ) và multi-turn (quay nhiều vòng), phục vụ nhu cầu điều khiển tự động các loại van công nghiệp.

Bộ truyền động điện UNID (thường được gọi tắt là bộ điện UNID) là thiết bị chuyển đổi năng lượng điện thành chuyển động quay. Chuyển động này được truyền qua hộp giảm tốc để tạo ra momen xoắn đủ lớn, làm quay trục van một góc 90 độ hoặc nhiều vòng, từ đó đóng, mở hoặc điều tiết lưu chất đi qua van bi, van bướm, van plug, van cổng.

• Xuất xứ: Đài Loan (Taiwan).
• Chức năng chính: Đóng, mở và điều tiết van công nghiệp theo tín hiệu điện.
• Đối tượng lắp đặt: Van bi, van bướm, van plug, van cổng, van điều tiết.
• Chuẩn kết nối mặt bích: ISO 5211 - chuẩn quốc tế cho phép lắp ghép linh hoạt với nhiều loại van khác nhau.
• Cấp bảo vệ phổ biến: IP67 (chống bụi và chịu ngâm nước ngắn hạn).

Nhờ mức giá hợp lý cùng độ bền ổn định, bộ truyền động điện UNID là lựa chọn cân bằng giữa chi phí và chất lượng, thay thế hiệu quả cho các dòng actuator Châu Âu có giá cao hơn nhiều lần.

2. Cấu Tạo Và Nguyên Lý Hoạt Động Của Actuator Điện UNID

2.1. Cấu tạo các bộ phận chính

• Động cơ điện (Motor): Động cơ xoay chiều hoặc một chiều, công suất từ vài watt đến hàng trăm watt tùy model. Đây là bộ phận tạo chuyển động ban đầu.
• Hộp giảm tốc và bánh răng truyền động: Bộ bánh răng nhiều tầng giúp giảm tốc độ quay và tăng momen xoắn đầu ra tới giá trị cần thiết để thắng lực cản của van.
• Công tắc hành trình (Limit Switch): Bộ tiếp điểm có nhiệm vụ ngắt điện động cơ khi van đã đạt vị trí đóng hoàn toàn hoặc mở hoàn toàn, bảo vệ motor khỏi tình trạng cháy do quá hành trình.
• Bộ điều khiển vị trí: Với dòng ON/OFF, bộ phận này đơn giản chỉ đảo chiều nguồn cấp. Với dòng tuyến tính, đây là bộ điều khiển nhận tín hiệu analog 4-20mA hoặc 0-10V và có mạch phản hồi vị trí.
• Tay quay phụ (Manual Override): Cơ cấu tay quay hoặc trục lục giác cho phép đóng mở van bằng tay khi mất điện hoặc khi thiết bị gặp sự cố.
• Vỏ bảo vệ: Thường là hợp kim nhôm đúc, sơn phủ Epoxy chống ăn mòn, đạt tiêu chuẩn IP67.
• Nút chỉ báo vị trí: Hiển thị trạng thái OPEN / CLOSE trực quan bằng mắt thường.
• Đầu cáp (Cable Gland): Vị trí luồn dây điện, có gioăng làm kín chống nước xâm nhập.

2.2. Nguyên lý hoạt động

Nguyên lý vận hành của bộ điện UNID diễn ra theo trình tự: cấp nguồn điện 220VAC hoặc 24VDC vào thiết bị, động cơ quay, hộp số giảm tốc truyền lực và tăng momen xoắn, trục van quay một góc 90 độ, khi van tới vị trí giới hạn thì công tắc hành trình tác động ngắt điện tự động. Với dòng tuyến tính, bộ điều khiển liên tục so sánh tín hiệu đặt và tín hiệu phản hồi để giữ van ở đúng góc mở mong muốn.

• Cấp nguồn: 220VAC hoặc 24VDC/24VAC.
• Động cơ quay, truyền qua hộp giảm tốc.
• Trục van quay 0 đến 90 độ.
• Công tắc hành trình ngắt điện khi tới giới hạn.
• Tay quay phụ hỗ trợ vận hành thủ công khi cần.

3. Phân Loại Bộ Điều Khiển Điện UNID Phổ Biến

3.1. Phân loại theo cơ chế điều khiển

UNID ON/OFF: Thiết bị chỉ có hai trạng thái là đóng hoàn toàn (0 độ) hoặc mở hoàn toàn (90 độ). Dòng này phù hợp cho hệ thống cấp thoát nước, PCCC, khí nén, hệ thống đường ống cần đóng mở dứt khoát.

UNID Tuyến Tính (Modulating / Proportioning): Thiết bị nhận tín hiệu điều khiển 4-20mA hoặc 0-10V để điều tiết góc mở của van theo giá trị mong muốn, từ đó điều chỉnh lưu lượng lưu chất. Dòng này dùng trong hệ thống HVAC, lò hơi, nhà máy hóa chất, dây chuyền cần điều tiết chính xác.

3.2. Phân loại theo điện áp hoạt động

• Điện áp 220VAC: Phổ biến nhất tại Việt Nam, dễ đấu nối với nguồn điện lưới sẵn có.
• Điện áp 24VDC / 24VAC: Dùng cho môi trường yêu cầu an toàn điện cao hoặc hệ thống điều khiển dùng nguồn một chiều.
• Điện áp 380VAC: Dùng cho các model có lực siết cực lớn, thường gặp ở van kích thước lớn.

3.3. Phân loại theo cấp bảo vệ

• IP67: Chuẩn phổ thông, chống bụi hoàn toàn và chịu ngâm nước ở độ sâu nhất định trong thời gian ngắn.
• IP68: Dùng cho môi trường ngập nước thường xuyên, hầm bơm, bể chứa ngầm.
• Loại chống cháy nổ (Ex-proof): Dùng trong môi trường có khí gas, dung môi, nhà máy hóa chất.

4. Bảng Thông Số Kỹ Thuật Và Mã Sản Phẩm UNID

Bảng tra mã dưới đây giúp kỹ sư và người dùng đối chiếu nhanh giữa model, momen xoắn và kích thước van phù hợp. Giá trị mang tính tham khảo theo dữ liệu nhà sản xuất công bố; với từng dự án cụ thể, nên liên hệ trực tiếp để được xác nhận thông số chính xác theo áp suất làm việc và loại van thực tế.

Lưu ý khi tra bảng: Kích thước van phù hợp còn phụ thuộc vào áp suất làm việc của hệ thống, loại vật liệu niêm phong và momen khởi động thực tế của van. Van làm việc ở áp suất cao cần chọn bộ điện có momen xoắn lớn hơn khuyến nghị để đảm bảo tuổi thọ động cơ.

• UM series: Dòng tiêu chuẩn, dùng cho cả ON/OFF và tuyến tính, phổ biến nhất trên thị trường.
• TMC series: Dòng compact, tích hợp bộ điều khiển gọn hơn, phù hợp không gian lắp đặt hạn chế.
• Chuẩn mặt bích: ISO 5211, đảm bảo lắp vừa với đa số van bi, van bướm thông dụng.
• Góc quay tiêu chuẩn: 0 đến 90 độ, có thể tùy chỉnh hành trình theo yêu cầu.

5. Ưu Điểm Và Ứng Dụng Thực Tế Của Bộ Điện UNID

5.1. Ưu điểm nổi bật

• Giá thành hợp lý: Thấp hơn đáng kể so với các thương hiệu Châu Âu hoặc Hàn Quốc cùng phân khúc.
• Độ bền cao: Hộp số và bánh răng chế tạo chắc chắn, hoạt động ổn định trong nhiều môi trường công nghiệp.
• Vỏ IP67: Chịu mưa nắng, phù hợp lắp đặt ngoài trời hoặc khu vực ẩm ướt.
• Có tay quay phụ: Xử lý tình huống mất điện mà không cần tháo lắp thiết bị.
• Đa dạng chuẩn kết nối: Mặt bích ISO 5211 giúp lắp ghép linh hoạt với nhiều loại van.
• Nhiều tùy chọn điện áp và tín hiệu điều khiển: Đáp ứng cả nhu cầu đóng mở đơn giản lẫn điều tiết chính xác.

5.2. Ứng dụng thực tế

• Hệ thống cấp nước sạch, trạm bơm tăng áp, mạng lưới phân phối nước.
• Nhà máy xử lý nước thải, trạm bơm nước thải, hệ thống tuần hoàn.
• Hệ thống phòng cháy chữa cháy, đường ống chữa cháy, van báo động.
• Nhà máy dệt may, nhuộm, thực phẩm, đồ uống, dược phẩm.
• Hệ thống Chiller, điều hòa trung tâm, HVAC tòa nhà.
• Nhà máy hóa chất, lọc dầu, khí nén, lò hơi công nghiệp.

Thiết bị thường được lắp cùng van bi inox, van bi nhựa, van bướm thân gang hoặc van bướm inox, tạo thành cụm van điều khiển điện hoàn chỉnh, sẵn sàng đưa vào hệ thống điều khiển tự động.

6. Sơ Đồ Đấu Nối Điện Và Lưu Ý Lắp Đặt An Toàn

6.1. Đấu nối cho dòng ON/OFF

Dòng ON/OFF thường sử dụng nguồn 220VAC với các dây cơ bản sau:

• Dây nguồn chung (Common): Thường ký hiệu N hoặc L1 tùy sơ đồ.
• Dây điều khiển mở (Open): Cấp điện vào dây này để van quay theo chiều mở.
• Dây điều khiển đóng (Close): Cấp điện vào dây này để van quay theo chiều đóng.
• Dây tiếp điểm phản hồi: Cặp tiếp điểm khô báo trạng thái van đã mở hoặc đã đóng hoàn toàn.
• Dây tiếp địa (Earth): Bắt buộc đấu để đảm bảo an toàn điện.

6.2. Đấu nối cho dòng tuyến tính

• Nguồn nuôi: 220VAC hoặc 24VDC tùy model.
• Tín hiệu điều khiển vào: 4-20mA hoặc 0-10V từ bộ điều khiển, PLC hoặc bộ điều nhiệt.
• Tín hiệu phản hồi ra: 4-20mA hoặc 0-10V tương ứng vị trí thực tế của van, đưa về tủ điều khiển.
• Tiếp điểm phụ: Báo lỗi, báo hành trình, báo trạng thái.

6.3. Lưu ý lắp đặt và vận hành

• Kiểm tra nguồn điện và điện áp định mức trước khi cấp điện cho thiết bị.
• Đấu đúng sơ đồ dán trên nắp thiết bị, không tự ý đảo dây nguồn và dây tín hiệu.
• Chỉnh công tắc hành trình đúng vị trí đóng mở của van, tránh tình trạng van chạy quá hành trình gây cháy motor hoặc hỏng hộp số.
• Siết chặt đầu cáp (Cable Gland) để nước không lọt vào khoang điện, đây là nguyên nhân hỏng thiết bị phổ biến nhất.
• Không tháo nắp thiết bị khi hệ thống đang có điện.
• Kiểm tra tay quay phụ ở đúng vị trí vận hành tự động sau khi thao tác thủ công.
• Bảo trì định kỳ: vệ sinh vỏ, kiểm tra gioăng làm kín, tra dầu mỡ hộp số theo khuyến nghị nhà sản xuất.

7. Bảng Giá Bộ Truyền Động Điện UNID & Yếu Tố Ảnh Hưởng

Giá bộ truyền động điện UNID phụ thuộc chủ yếu vào momen xoắn, loại điều khiển và điện áp sử dụng. Bảng dưới đây là khoảng giá tham khảo giúp khách hàng định hình ngân sách. Để có báo giá chính xác theo số lượng và yêu cầu chứng từ, vui lòng liên hệ trực tiếp.

Các yếu tố ảnh hưởng đến giá:

• Loại điều khiển: Bộ tuyến tính có mạch điều khiển và phản hồi nên giá cao hơn bộ ON/OFF cùng momen.
• Điện áp: Bản 24VDC hoặc 380VAC thường có giá khác biệt so với bản 220VAC tiêu chuẩn.
• Momen xoắn: Momen càng lớn, hộp số và động cơ càng lớn, giá càng cao.
• Số lượng đặt hàng: Đơn hàng số lượng lớn thường được chiết khấu tốt hơn.
• Chứng từ kèm theo: Yêu cầu CO/CQ, hóa đơn VAT, chứng nhận xuất xứ có thể ảnh hưởng đến giá bán.
• Tùy chọn bổ sung: Cấp bảo vệ IP68, loại chống cháy nổ, gia nhiệt chống ẩm, tín hiệu phản hồi mở rộng.

Cảnh báo hàng giả, hàng nhái: Trên thị trường xuất hiện nhiều sản phẩm mang nhãn UNID nhưng không đúng nguồn gốc. Dấu hiệu nhận biết hàng chính hãng bao gồm tem nhãn in sắc nét, mã model và số serial rõ ràng, vỏ hợp kim nhôm đúc chắc chắn có dập nổi thông số, phụ kiện và tài liệu kỹ thuật đi kèm đầy đủ. Khách hàng nên mua tại nhà phân phối có chứng thư xuất xứ và chế độ bảo hành rõ ràng.

8. Các Câu Hỏi Thường Gặp (FAQ)

Bộ truyền động điện UNID mất điện có tự đóng hoặc mở được không?

Không. Bộ điện UNID là loại truyền động điện thông thường, khi mất điện thiết bị sẽ giữ nguyên vị trí hiện tại. Để đóng mở van trong lúc mất điện, người vận hành sử dụng tay quay phụ (cơ cấu tay quay hoặc trục lục giác) được thiết kế sẵn trên thiết bị. Nếu hệ thống yêu cầu tự động đóng hoặc mở khi mất điện, cần chọn loại actuator có chức năng hồi vị (Fail-Safe) bằng nguồn pin dự phòng hoặc lò xo.

Chỉ số IP67 trên bộ UNID có nghĩa là gì?

IP67 là tiêu chuẩn quốc tế về mức độ bảo vệ của vỏ thiết bị. Số 6 nghĩa là chống bụi hoàn toàn, bụi không thể xâm nhập vào bên trong. Số 7 nghĩa là chịu được ngâm nước ở độ sâu và thời gian quy định trong điều kiện thử nghiệm. Với cấp bảo vệ này, bộ điện UNID có thể lắp đặt ngoài trời, khu vực ẩm ướt hoặc nơi thường xuyên có nước bắn vào mà vẫn hoạt động ổn định.

Bộ điện UNID có lắp vừa các dòng van bi, van bướm sẵn có không?

Phần lớn van bi và van bướm công nghiệp trên thị trường đều sử dụng chuẩn mặt bích ISO 5211, tương thích trực tiếp với bộ điện UNID. Tuy nhiên, một số van có chuẩn mặt bích khác hoặc kích thước trục vuông không khớp sẽ cần thêm bộ chuyển đổi (adapter) và bạc lót. Trước khi mua, khách hàng nên cung cấp thông tin về kích thước trục van, số lỗ bắt bulong và khoảng cách tâm lỗ để được tư vấn đúng mã.

Sự khác nhau giữa UNID ON/OFF và UNID tuyến tính là gì?

Bộ ON/OFF chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, phù hợp hệ thống không cần điều tiết lưu lượng. Bộ tuyến tính nhận tín hiệu 4-20mA hoặc 0-10V và có thể dừng van ở bất kỳ góc mở nào trong khoảng 0 đến 90 độ, phù hợp hệ thống cần điều chỉnh lưu lượng, nhiệt độ hoặc áp suất chính xác. Bộ tuyến tính có cấu tạo mạch điều khiển phức tạp hơn và giá cao hơn.

Nên chọn momen xoắn bộ điện như thế nào cho đúng?

Nguyên tắc an toàn là chọn momen xoắn của bộ điện lớn hơn momen cần thiết của van khoảng 20 đến 30 phần trăm, nhằm bù cho ma sát, áp suất làm việc và hao mòn theo thời gian. Với van làm việc ở áp suất cao hoặc môi chất có độ nhớt lớn, nên chọn dư momen nhiều hơn. Việc chọn thiếu momen sẽ khiến motor quá tải, nóng và giảm tuổi thọ nhanh chóng.

9. Địa Chỉ Mua Bộ Truyền Động Điện UNID Chính Hãng, Đầy Đủ CO/CQ

Để đảm bảo mua đúng sản phẩm chính hãng với đầy đủ chứng từ và chế độ bảo hành, khách hàng nên lựa chọn nhà cung cấp đáp ứng các tiêu chí sau:

• Hàng có sẵn trong kho: Rút ngắn thời gian giao hàng, đáp ứng tiến độ dự án.
• Bảo hành minh bạch: Thời gian bảo hành từ 12 đến 18 tháng theo tiêu chuẩn nhà sản xuất, đổi trả 1 đổi 1 nếu lỗi do nhà sản xuất.
• Hỗ trợ kỹ thuật trực tiếp: Đội ngũ kỹ thuật tư vấn chọn mã theo kích thước van, áp suất làm việc và yêu cầu điều khiển.
• Chứng từ đầy đủ: Cung cấp CO, CQ, hóa đơn VAT theo yêu cầu.
• Dịch vụ hậu mãi: Hỗ trợ lắp đặt, hướng dẫn đấu nối, xử lý sự cố trong quá trình vận hành.
