Bình tích áp là một thiết bị lưu trữ năng lượng dựa trên nguyên lý nén áp suất, đóng vai trò then chốt trong việc duy trì sự ổn định của hệ thống thủy lực và cấp nước. Trong kỹ thuật, thiết bị này còn được gọi với nhiều tên khác như bình điều áp, bình tích năng lượng hay bình áp lực. Tên tiếng Anh thông dụng là Pressure Tank hoặc Accumulator Tank. Trong tiếng Trung, thiết bị được gọi là 压力罐 (Yālì guàn), và trong tiếng Nhật là 圧力タンク (Atsuryoku tanku).
Sự hiện diện của thiết bị này giúp điều hòa áp suất đường ống, bảo vệ máy bơm khỏi tình trạng khởi động quá thường xuyên và giảm thiểu hiện tượng búa nước (water hammer) gây hại cho hệ thống. Từ các khu công nghiệp tại TP.HCM đến các nhà máy sản xuất tại Bình Dương, thiết bị này xuất hiện phổ biến trong hệ thống PCCC, hệ thống chiller và mạng lưới cấp nước dân dụng cao tầng.

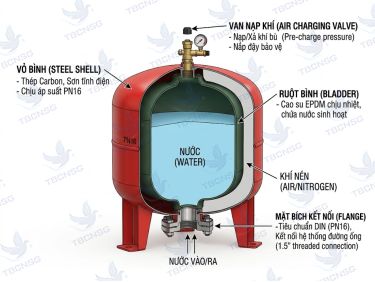

Cấu tạo chi tiết của bình tích áp
Một bình tích áp tiêu chuẩn được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều được thiết kế để chịu đựng các mức áp suất làm việc khác nhau như PN10, PN16 hoặc PN25:
- Vỏ bình: Thường được chế tạo từ thép Carbon chịu lực cao, phủ sơn tĩnh điện chống ăn mòn hoặc Inox 304/316 cho các môi trường thực phẩm, hóa chất. Vỏ bình có nhiệm vụ bảo vệ ruột bình và chịu áp suất tổng thể của hệ thống.
- Ruột bình (Bladder/Diaphragm): Đây là bộ phận quan trọng nhất, ngăn cách giữa phần khí nén và phần chất lỏng. Vật liệu phổ biến là cao su EPDM (chịu nhiệt, dùng cho nước sạch) hoặc cao su Butyl (chống thấm khí tốt).
- Van khí (Air Valve): Nằm ở đỉnh bình, có cấu tạo tương tự van xe đạp, dùng để nạp hoặc xả khí nitơ/không khí vào không gian giữa vỏ và ruột.
- Mặt bích (Flange): Điểm kết nối giữa bình và hệ thống đường ống. Tiêu chuẩn kết nối thường tuân theo JIS, ANSI, DIN hoặc BS tùy theo yêu cầu kỹ thuật của dự án.
- Đồng hồ đo áp suất: Giúp người vận hành theo dõi trực quan áp suất bên trong bình để có phương án điều chỉnh kịp thời.

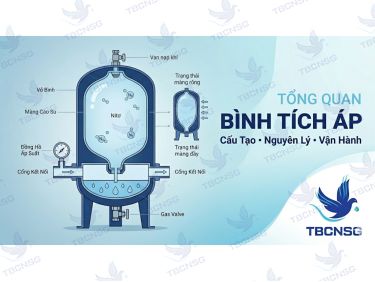

Nguyên lý hoạt động của thiết bị
Nguyên lý hoạt động của Bình tích áp dựa trên định luật Boyle-Mariotte về mối quan hệ giữa áp suất và thể tích khí. Quá trình vận hành diễn ra qua 3 giai đoạn chính:
Giai đoạn 1: Trạng thái nghỉ. Lúc này ruột bình gần như trống rỗng, không gian bên trong vỏ bình chứa đầy không khí nén với một mức áp suất ban đầu (Pre-charge pressure) được thiết lập sẵn.
Giai đoạn 2: Nạp chất lỏng. Khi máy bơm hoạt động, nước được đẩy vào ruột bình. Do áp suất máy bơm cao hơn áp suất khí nén ban đầu, ruột bình sẽ giãn nở, nén phần khí lại và tích trữ năng lượng dưới dạng áp suất.
Giai đoạn 3: Xả và bù áp. Khi hệ thống tiêu thụ nước (mở vòi, vận hành máy), áp suất trong đường ống giảm xuống. Lúc này, phần khí nén sẽ giãn nở, đẩy nước từ ruột bình ra ngoài để bù đắp lượng áp suất bị mất, giúp máy bơm không phải khởi động ngay lập tức.
Phân loại bình tích áp phổ biến trên thị trường
Việc phân loại giúp kỹ sư lựa chọn đúng thiết bị phù hợp với đặc thù môi trường chất lỏng và yêu cầu kỹ thuật.
| Tiêu chí phân loại | Các dòng phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo vật liệu vỏ | Thép Carbon / Inox 304 | Thép Carbon dùng cho nước sạch/PCCC; Inox dùng cho thực phẩm, hóa chất. |
| Theo kiểu ruột | Dạng túi (Bladder) / Dạng màng (Diaphragm) | Dạng túi dễ thay thế ruột; Dạng màng tuổi thọ cao nhưng khó sửa chữa. |
| Theo áp suất làm việc | PN10, PN16, PN25 | Tùy thuộc vào độ cao của tòa nhà hoặc yêu cầu của hệ thống thủy lực. |
| Theo kiểu lắp đặt | Đứng (Vertical) / Nằm ngang (Horizontal) | Dạng đứng tiết kiệm diện tích; Dạng nằm thường có giá đỡ máy bơm phía trên. |
Hướng dẫn lựa chọn chuẩn kỹ thuật
Để chọn được một Pressure Tank hoạt động bền bỉ, cần căn cứ vào các thông số sau:
- Dung tích (Lít): Cần tính toán dựa trên lưu lượng bơm và số lần khởi động tối đa của máy bơm trong một giờ.
- Áp suất danh định (PN): Áp suất làm việc tối đa của bình phải lớn hơn áp suất tối đa của máy bơm (thường chọn PN10 hoặc PN16 cho nhà cao tầng).
- Vật liệu ruột bình: Nếu dùng cho nước nóng hoặc hệ thống năng lượng mặt trời, bắt buộc chọn ruột EPDM chịu nhiệt.
- Tiêu chuẩn kết nối: Đảm bảo kích thước DN và tiêu chuẩn mặt bích khớp với hệ thống đường ống hiện hữu.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, người kỹ thuật cần lưu ý các dấu hiệu bất thường sau:
- Máy bơm khởi động/ngắt liên tục (Cycling): Nguyên nhân thường do bình bị mất áp suất khí nén hoặc ruột bình bị thủng. Kiểm tra bằng cách nhấn vào van khí, nếu có nước phun ra thì chắc chắn ruột bình đã hỏng.
- Rò rỉ nước tại mặt bích: Do gioăng làm kín bị lão hóa hoặc các bu lông kết nối bị lỏng sau thời gian dài rung lắc. Giải pháp là thay gioăng hoặc siết lại bu lông theo hình đối xứng.
- Áp suất hệ thống không ổn định: Có thể do áp suất khí nạp không đúng thông số kỹ thuật ban đầu. Cần dùng đồng hồ đo và bơm thêm khí nitơ hoặc không khí khô.
- Vỏ bình bị ăn mòn, rỉ sét: Thường xảy ra ở môi trường gần biển hoặc độ ẩm cao. Cần vệ sinh và sơn lại lớp chống rỉ định kỳ.
Hướng dẫn bảo dưỡng định kỳ
Bảo trì đúng cách giúp kéo dài tuổi thọ thiết bị lên đến 10-15 năm. Quy trình khuyến nghị bao gồm:
- Kiểm tra áp suất khí nén (3-6 tháng/lần): Ngắt máy bơm, xả hết nước trong hệ thống để áp suất nước về 0, sau đó dùng đồng hồ kiểm tra áp suất khí qua van khí.
- Vệ sinh lọc rác: Đảm bảo nguồn nước vào bình không chứa cặn bẩn sắc nhọn có thể làm trầy xước hoặc đâm thủng ruột cao su.
- Kiểm tra tình trạng vỏ bình: Quan sát các vết lõm, rỉ sét để xử lý kịp thời, tránh nguy cơ nổ bình do yếu kết cấu.
Hướng dẫn lắp đặt tối ưu
Vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu quả giảm chấn của bình điều áp:
- Nên lắp đặt bình ở phía đầu ra của máy bơm, sau van một chiều.
- Vị trí lắp đặt cần khô ráo, thoáng mát, đủ không gian để thao tác bảo trì và thay thế ruột bình khi cần thiết.
- Đối với các bình dung tích lớn (trên 500L), cần có bệ móng bê tông vững chắc để chịu tải trọng khi bình đầy nước.
- Sử dụng các khớp nối mềm để giảm thiểu rung động từ máy bơm truyền sang bình.
Bảng tổng hợp so sánh các dòng bình tích áp
| Đặc điểm | Bình Thép Carbon | Bình Inox (Stainless Steel) | Bình Màng Cố Định |
|---|---|---|---|
| Độ bền môi trường | Trung bình (Cần sơn phủ) | Rất cao (Chống ăn mòn) | Cao |
| Khả năng thay ruột | Có thể thay thế | Có thể thay thế | Không (Thay nguyên bình) |
| Ứng dụng chính | PCCC, Cấp nước dân dụng | Thực phẩm, Y tế, Hóa chất | Hệ thống sưởi, Chiller |
| Giá thành | Tối ưu nhất | Cao | Trung bình |
Câu hỏi thường gặp (FAQ)
1. Tại sao bình tích áp của tôi nhanh bị hỏng ruột?
Nguyên nhân chủ yếu là do áp suất khí nạp không đúng hoặc nguồn nước chứa quá nhiều tạp chất, cát sỏi gây ma sát làm rách ruột. Ngoài ra, việc chọn bình quá nhỏ so với công suất bơm cũng khiến ruột bình co giãn liên tục dẫn đến mỏi vật liệu.
2. Có thể dùng không khí thường để bơm vào bình không hay bắt buộc dùng Nitơ?
Có thể dùng không khí thường. Tuy nhiên, Nitơ được ưu tiên hơn vì là khí trơ, không chứa hơi ẩm, giúp giảm thiểu sự oxy hóa vỏ bình từ bên trong và giữ áp suất ổn định hơn trước sự thay đổi nhiệt độ.
3. Làm sao biết dung tích bình bao nhiêu là đủ?
Công thức tính toán thường dựa trên công suất máy bơm (HP/kW), lưu lượng (Q) và số lần khởi động cho phép của động cơ. Thông thường, với hệ thống dân dụng, bình 24L - 100L là phổ biến, trong khi công nghiệp cần từ 500L - 2000L.
Kết luận
Bình tích áp không chỉ đơn thuần là một bồn chứa nước áp lực, mà là "lá phổi" giúp hệ thống thủy lực vận hành êm ái và bền bỉ. Việc hiểu rõ cấu tạo, nguyên lý và tuân thủ các tiêu chuẩn kỹ thuật khi lựa chọn, lắp đặt sẽ giúp chủ đầu tư tiết kiệm chi phí vận hành và tránh được các sự cố gián đoạn hệ thống. Dù là dự án tại các khu chế xuất ở Đồng Nai hay các tòa nhà cao tầng tại Vũng Tàu, việc đầu tư vào một thiết bị chất lượng và bảo trì đúng định kỳ luôn là giải pháp kinh tế nhất về lâu dài.
