Xi lanh khí nén là gì?
Xi lanh khí nén (tên tiếng Anh là Pneumatic Cylinder) là một thiết bị cơ khí quan trọng trong hệ thống tự động hóa, có chức năng chuyển đổi năng lượng của khí nén thành động năng để tạo ra chuyển động tịnh tiến hoặc chuyển động quay. Hiểu một cách đơn giản, thiết bị này đóng vai trò như một "cánh tay đòn" sử dụng áp lực khí để thực hiện các thao tác như đẩy, kéo, nâng hạ hoặc ép chặt vật thể trong dây chuyền sản xuất.
Trong thực tế vận hành tại các nhà máy, thiết bị này được ưa chuộng nhờ tốc độ phản hồi cực nhanh, cấu tạo đơn giản và độ an toàn cao hơn so với các dòng xi lanh thủy lực. Do sử dụng môi chất là không khí đã qua xử lý lọc sạch, chúng đặc biệt phù hợp cho các môi trường yêu cầu tiêu chuẩn vệ sinh khắt khe như sản xuất thực phẩm, dược phẩm hoặc lắp ráp linh kiện điện tử. Tại Việt Nam, Xi Lanh Khí Nén xuất hiện dày đặc trong các hệ thống đóng gói tự động, cánh tay robot và các loại van điều khiển khí nén.

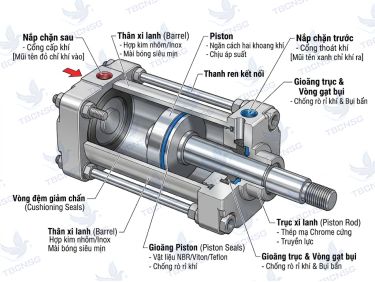

Cấu tạo chi tiết của một Pneumatic Cylinder tiêu chuẩn
Để đảm bảo khả năng vận hành bền bỉ dưới áp lực làm việc liên tục, cấu tạo của một bộ ben khí nén gồm nhiều thành phần cơ khí chính xác. Việc hiểu rõ cấu tạo giúp Bạn dễ dàng bảo trì và thay thế linh kiện khi có sự cố.
- Thân xi lanh (Barrel): Thường được làm từ hợp kim nhôm, thép carbon hoặc inox 304 để chống ăn mòn. Bề mặt bên trong được mài bóng siêu mịn nhằm giảm ma sát tối đa cho piston.
- Piston: Là bộ phận ngăn cách giữa hai khoang khí, chịu tác động trực tiếp từ áp suất khí nén để di chuyển.
- Trục xi lanh (Piston Rod): Kết nối với piston và truyền lực ra bên ngoài. Trục thường được làm từ thép mạ chrome cứng để tăng độ bền cơ học.
- Gioăng phớt (Seals): Đây là bộ phận quan trọng nhất để chống rò rỉ khí. Tùy vào môi trường làm việc (nhiệt độ, hóa chất), người ta chọn vật liệu gioăng cao su NBR, Viton hoặc Teflon.
- Nắp chặn (End caps): Giữ cố định thân xi lanh và là nơi đặt các cổng cấp/thoát khí.
Trong quá trình tư vấn kỹ thuật, Tôi nhận thấy rất nhiều thợ mới thường bỏ qua việc kiểm tra độ sạch của khí nén. Một hệ thống không có bộ lọc tách nước và tra dầu bôi trơn tự động (Lubricator) sẽ khiến các gioăng cao su bên trong nhanh chóng bị khô, nứt và gây rò rỉ áp suất, làm giảm tới 40% hiệu suất làm việc của thiết bị chỉ sau 3 tháng sử dụng.

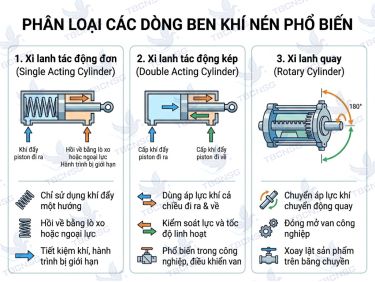

Phân loại các dòng ben khí nén phổ biến hiện nay
Dựa vào nguyên lý hoạt động và mục đích sử dụng, chúng ta có thể chia thiết bị truyền động khí nén thành các nhóm chính sau:
1. Xi lanh tác động đơn (Single Acting Cylinder)
Dòng này chỉ sử dụng khí nén để đẩy piston đi theo một hướng. Lực hồi về thường được thực hiện bởi một lò xo tích hợp bên trong hoặc do ngoại lực tác động. Ưu điểm của loại này là tiết kiệm khí nén nhưng hành trình (stroke) thường bị giới hạn do độ dài của lò xo.
2. Xi lanh tác động kép (Double Acting Cylinder)
Đây là loại phổ biến nhất trong công nghiệp. Thiết bị sử dụng áp lực khí nén để điều khiển cả hành trình đi ra và đi về. Điều này cho phép kiểm soát lực đẩy và tốc độ linh hoạt hơn ở cả hai chiều. Bạn sẽ dễ dàng bắt gặp dòng Pneumatic Cylinder này trong các hệ thống điều khiển van bướm hoặc van bi khí nén.
3. Xi lanh quay (Rotary Cylinder)
Thay vì chuyển động tịnh tiến, dòng này chuyển đổi áp lực khí thành chuyển động quay (thường là 90 độ hoặc 180 độ). Chúng được ứng dụng rộng rãi để đóng mở các loại van công nghiệp hoặc xoay lật sản phẩm trên băng chuyền.
| Thông số kỹ thuật | Mô tả chi tiết |
|---|---|
| Vật liệu thân | Nhôm đúc, Inox 304, Thép không gỉ |
| Áp suất làm việc | 0.1 MPa - 1.0 MPa (PN10) |
| Nhiệt độ môi trường | -5 độ C đến 80 độ C (Tùy loại gioăng) |
| Lưu chất sử dụng | Khí nén đã qua lọc và bôi trơn |
Ứng dụng thực tế và câu chuyện từ công trình
Trong hơn 10 năm làm việc tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn, Chúng tôi đã cung cấp vật tư cho hàng ngàn dự án lớn nhỏ. Một trong những tình huống đáng nhớ nhất là lần hỗ trợ kỹ thuật tại một nhà máy chế biến thực phẩm ở KCN VSIP Thuận An, Bình Dương.
Khi đó, nhà máy gặp sự cố hệ thống phân loại sản phẩm hoạt động không ổn định, các cánh tay ben khí thường xuyên bị "giật" và không đạt đủ lực ép. Sau khi trực tiếp xuống hiện trường kiểm tra, Tôi phát hiện ra rằng đơn vị thi công trước đó đã tính toán sai kích thước đường kính trong (Bore size) của xi lanh. Với áp suất hệ thống chỉ đạt 5 bar, việc sử dụng xi lanh đường kính nhỏ không đủ tạo ra lực F cần thiết để thắng được tải trọng sản phẩm.
Chúng tôi đã tư vấn thay thế sang dòng Xi Lanh Khí Nén Giá Rẻ có đường kính lớn hơn một cấp và bổ sung van tiết lưu để điều chỉnh tốc độ. Kết quả là hệ thống vận hành êm ái, năng suất tăng thêm 20%. Bài học rút ra là: Không phải cứ chọn xi lanh đắt tiền là tốt, mà phải chọn đúng thông số kỹ thuật phù hợp với áp lực và tải trọng thực tế.
Ngoài ra, tại khu vực TP Biên Hòa, Đồng Nai, Chúng tôi cũng thường xuyên cung cấp các dòng xi lanh thân inox cho các nhà máy hóa chất. Đặc thù môi trường ở đây có tính ăn mòn cao, nên việc sử dụng vật liệu inox 304 là bắt buộc để đảm bảo tuổi thọ thiết bị, tránh tình trạng rỉ sét làm kẹt trục piston.
Kinh nghiệm lựa chọn xi lanh khí nén cho người mới
Nếu Bạn là chủ đầu tư hoặc thợ kỹ thuật mới, hãy lưu ý các bước sau để chọn được thiết bị ưng ý:
- Xác định lực đẩy/kéo: Công thức cơ bản là F = P x A (Trong đó F là lực, P là áp suất khí nén và A là diện tích bề mặt piston). Hãy luôn tính dư tải khoảng 20-30% để đảm bảo an toàn.
- Xác định hành trình (Stroke): Khoảng cách mà Bạn muốn piston di chuyển là bao nhiêu mm? Hãy đo đạc thật kỹ vì nếu hành trình quá dài sẽ dễ gây hiện tượng cong trục.
- Môi trường làm việc: Nếu dùng trong môi trường nước thải hoặc hóa chất, hãy ưu tiên vật liệu chống ăn mòn. Nếu dùng trong lò hơi hoặc nơi có nhiệt độ cao, cần chọn loại gioăng chịu nhiệt đặc biệt.
- Kiểu lắp đặt: Bạn cần lắp đế (Foot mount), lắp mặt bích (Flange mount) hay lắp tai treo (Clevis mount)? Mỗi kiểu lắp sẽ phù hợp với không gian máy khác nhau.
Một mẹo nhỏ khi lắp đặt các hệ thống ben khí nén là luôn sử dụng ống dẫn khí có đường kính tương đương với cổng ren của xi lanh. Việc thu nhỏ đường ống quá mức sẽ gây ra hiện tượng sụt áp cục bộ, khiến xi lanh không đạt được tốc độ thiết kế dù áp suất tổng của máy nén khí vẫn đủ.
Tại sao nên chọn mua thiết bị tại đơn vị uy tín?
Hiện nay trên thị trường có rất nhiều dòng sản phẩm trôi nổi với mức giá rẻ bất ngờ. Tuy nhiên, rủi ro về việc rò rỉ khí và sai số hành trình là rất lớn. Việc sử dụng sản phẩm kém chất lượng không chỉ gây lãng phí điện năng (do máy nén khí phải chạy liên tục bù hơi) mà còn có thể gây mất an toàn lao động.
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn, Chúng tôi không chỉ cung cấp các dòng Xi Lanh Khí Nén | Pneumatic Cylinder chính hãng từ các thương hiệu hàng đầu mà còn mang đến giải pháp tư vấn chuyên sâu. Với đội ngũ kỹ thuật giàu kinh nghiệm, Chúng tôi luôn sẵn sàng hỗ trợ Bạn từ khâu tính toán lực, chọn mã sản phẩm cho đến hướng dẫn lắp đặt tại công trình.
Dù Bạn đang ở TP Hồ Chí Minh, Bình Dương hay các tỉnh lân cận, Chúng tôi cam kết mang đến những sản phẩm đạt tiêu chuẩn kỹ thuật khắt khe nhất, đi kèm với đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng. Sự thành công của dự án và sự ổn định của hệ thống đường ống chính là thước đo uy tín của Chúng tôi trong suốt nhiều năm qua.
Hy vọng bài viết này đã giúp Bạn có cái nhìn rõ nét hơn về thiết bị chấp hành khí nén. Nếu có bất kỳ thắc mắc nào về kỹ thuật hoặc cần tư vấn giải pháp tối ưu cho hệ thống của mình, đừng ngần ngại liên hệ với Chúng tôi để được hỗ trợ tận tình nhất.
