Van cửa phai là một thiết bị cơ khí thủy công quan trọng, đóng vai trò điều tiết lưu lượng, ngăn dòng hoặc kiểm soát mực nước trong các hệ thống kênh mương, nhà máy xử lý nước thải và các công trình thủy lợi. Trong kỹ thuật quốc tế, thiết bị này thường được gọi là Penstock hoặc Sluice Gate. Tại Trung Quốc, sản phẩm được biết đến với tên gọi 闸门 (Zhámén), còn trong các tài liệu kỹ thuật Nhật Bản, nó được định danh là スルースゲート (Surūsugēto). Tùy theo vùng miền và thói quen của giới kỹ sư tại Việt Nam, thiết bị còn có các tên gọi khác như cửa phai chặn nước, van ngăn triều hay cửa phai điều tiết.
Sự hiện diện của thiết bị này giúp con người chủ động trong việc quản lý nguồn nước, bảo vệ các công trình hạ tầng khỏi sự xâm nhập của triều cường hoặc hỗ trợ quá trình bảo trì các khoang bể trong nhà máy mà không cần dừng toàn bộ hệ thống. Với khả năng chịu áp lực lớn và độ bền cao trong môi trường khắc nghiệt, đây là thành phần không thể thiếu trong quy hoạch hạ tầng đô thị hiện đại.

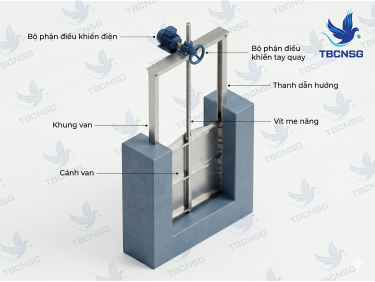

Cấu tạo chi tiết của van cửa phai
Một bộ van cửa phai hoàn chỉnh được cấu thành từ nhiều bộ phận cơ khí chính xác, mỗi chi tiết đều đảm nhận một chức năng riêng biệt để đảm bảo độ kín khít và khả năng vận hành trơn tru:
- Khung van (Frame): Là bộ phận cố định vào thành tường hoặc rãnh kênh. Khung thường được làm từ thép carbon sơn epoxy hoặc inox (SUS304, SUS316) để chống ăn mòn. Khung có nhiệm vụ dẫn hướng cho cánh van di chuyển lên xuống.
- Cánh van (Slide/Gate): Tấm chắn chính dùng để ngăn dòng nước. Cánh van được thiết kế với các gân tăng cứng để chịu được áp lực nước (áp suất tĩnh) khi đóng hoàn toàn.
- Trục truyền động (Stem/Spindle): Kết nối giữa bộ điều khiển và cánh van. Trục có thể là loại trục nổi (Rising stem) hoặc trục chìm (Non-rising stem), thường làm bằng inox để đảm bảo không bị gỉ sét, gây kẹt khi vận hành.
- Gioăng làm kín (Seal): Thường làm bằng cao su EPDM hoặc P-seal. Đây là bộ phận quan trọng nhất để đảm bảo nước không rò rỉ qua khe hở giữa cánh và khung.
- Bộ điều khiển (Actuator/Operator): Có thể là tay quay vô lăng, hộp số trợ lực hoặc động cơ điện/thủy lực tùy theo kích thước và yêu cầu tự động hóa của công trình.
Các tiêu chuẩn thiết kế thường áp dụng bao gồm AWWA C561 (cho van inox), AWWA C560 (cho van gang) hoặc các tiêu chuẩn DIN tương đương, đảm bảo thiết bị chịu được tải trọng thủy tĩnh định mức.
Nguyên lý hoạt động của thiết bị
Nguyên lý vận hành của Van Cửa Phai dựa trên chuyển động tịnh tiến của cánh van dọc theo khung dẫn hướng. Cơ chế này diễn ra theo các giai đoạn logic:
Khi người vận hành tác động lực vào bộ điều khiển (quay tay hoặc kích hoạt motor), mô-men xoắn sẽ truyền qua trục vít. Trục vít xoay làm cho cánh van di chuyển lên trên để mở dòng chảy hoặc xuống dưới để chặn dòng. Trong quá trình đóng, khi cánh van chạm đến vị trí thấp nhất, các nêm (wedges) hoặc hệ thống ép gioăng sẽ đẩy cánh van ép chặt vào khung, tạo ra một rào cản kín nước hoàn toàn.
Hiệu suất làm việc của van phụ thuộc lớn vào độ phẳng của bề mặt khung và độ đàn hồi của gioăng cao su. Ngoài ra, áp lực nước từ phía thượng lưu cũng góp phần ép cánh van vào khung (đối với loại van chịu áp lực một chiều), giúp tăng cường khả năng làm kín tự nhiên.

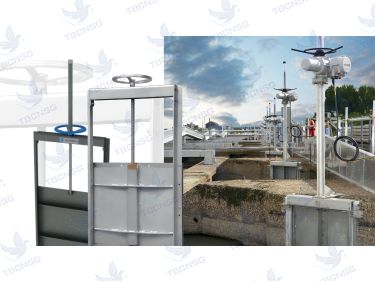

Phân loại van cửa phai phổ biến
Việc phân loại giúp kỹ sư dễ dàng xác định loại thiết bị phù hợp với đặc thù từng dự án. Dưới đây là các cách phân loại thông dụng:
| Tiêu chí phân loại | Các dòng sản phẩm chính | Đặc điểm nổi bật |
|---|---|---|
| Theo vật liệu | Inox 304/316, Thép, HDPE, Gang | Chống ăn mòn, chịu lực hoặc trọng lượng nhẹ. |
| Theo số mặt kín | Kín 3 cạnh, Kín 4 cạnh | Dùng cho kênh hở hoặc lỗ thông tường chìm. |
| Theo cách lắp đặt | Lắp tường (Wall mounted), Lắp rãnh (Channel mounted) | Tùy thuộc vào cấu trúc bê tông hiện hữu. |
| Theo vận hành | Thủ công, Điện, Thủy lực, Khí nén | Mức độ tự động hóa và lực đóng mở cần thiết. |
Trong các hệ thống xử lý nước thải, việc tìm hiểu thêm về các loại Van Cửa Phai bằng inox 304 là lựa chọn ưu tiên nhờ khả năng kháng hóa chất và tuổi thọ vận hành trên 20 năm.
Hướng dẫn lựa chọn van cửa phai đúng kỹ thuật
Để hệ thống vận hành ổn định, việc lựa chọn mẫu van cửa phai cần dựa trên các thông số kỹ thuật khắt khe:
- Áp suất (Head Pressure): Cần xác định áp suất nước tối đa tác động lên cánh van (bao gồm cả áp suất ngược nếu có).
- Môi trường chất lỏng: Nước ngọt, nước mặn, nước lợ hay nước thải hóa chất sẽ quyết định vật liệu thân van và gioăng.
- Kích thước thông thủy: Chiều rộng (W) và chiều cao (H) của thông số lỗ mở hoặc rãnh kênh.
- Kiểu lắp đặt: Xác định xem van sẽ được bắt bu lông nở vào tường hay đúc sẵn trong rãnh bê tông.
Một sai lầm phổ biến khi triển khai các dự án tại khu vực TP.HCM hay Long An là không tính đến yếu tố nước mặn xâm nhập. Nhiều đơn vị sử dụng inox 304 cho vùng nước lợ, dẫn đến tình trạng rỗ bề mặt sau 1-2 năm. Trong trường hợp này, việc nâng cấp lên inox 316 hoặc sử dụng thép bọc composite là giải pháp kỹ thuật tối ưu hơn.
Các lỗi thường gặp và cách xử lý trong vận hành
Trong quá trình vận hành thực tế, người quản lý hệ thống thường gặp phải một số vấn đề sau:
- Rò rỉ nước qua khe van: Nguyên nhân thường do gioăng cao su bị lão hóa hoặc có rác kẹt ở đáy khung. Giải pháp là vệ sinh rãnh van hoặc thay thế gioăng định kỳ.
- Kẹt trục, khó đóng mở: Do thiếu mỡ bôi trơn tại trục vít hoặc trục bị cong do ngoại lực. Cần kiểm tra độ thẳng của trục và tra mỡ chuyên dụng.
- Rung lắc khi dòng chảy lớn: Thường xảy ra khi cánh van không được dẫn hướng chắc chắn. Cần kiểm tra lại các má phíp dẫn hướng bên trong khung.
- Ăn mòn điện hóa: Xảy ra khi các bộ phận làm từ vật liệu khác nhau tiếp xúc trong môi trường nước điện ly. Cần sử dụng các tấm đệm cách điện khi lắp đặt.
Hướng dẫn bảo dưỡng định kỳ
Bảo trì đúng cách giúp kéo dài tuổi thọ thiết bị cửa phai và đảm bảo an toàn cho công trình:
- Hàng tháng: Kiểm tra bằng mắt thường các vết nứt, gỉ sét trên thân van và tình trạng của bộ điều khiển.
- Hàng quý: Tra mỡ bôi trơn vào trục vít và các ổ đỡ. Vận hành thử đóng/mở hoàn toàn để đảm bảo không bị kẹt.
- Hàng năm: Kiểm tra độ mòn của gioăng cao su. Nếu gioăng bị cứng hoặc nứt, cần thay thế ngay để đảm bảo độ kín.
Việc tham khảo cataloge van cửa phai từ nhà sản xuất sẽ cung cấp cho bạn lịch trình bảo dưỡng chi tiết phù hợp với từng model cụ thể.
Hướng dẫn lắp đặt tiêu chuẩn
Quy trình lắp đặt penstock chính hãng đòi hỏi sự chính xác cao về mặt cơ khí:
- Chuẩn bị bề mặt: Tường bê tông phải phẳng, không bị lồi lõm để khung van áp sát vào bề mặt.
- Căn chỉnh: Sử dụng máy thủy bình hoặc thước nivo để đảm bảo khung van thẳng đứng tuyệt đối. Nếu khung bị nghiêng, cánh van sẽ bị kẹt hoặc gây mòn gioăng không đều.
- Bắn bu lông: Sử dụng bu lông nở inox. Khi siết cần siết đối xứng để lực ép phân bổ đều lên khung.
- Bơm keo làm kín: Sử dụng keo chuyên dụng (Sika hoặc Silicone chịu nước) vào khe hở giữa khung van và tường bê tông để ngăn nước luồn qua phía sau khung.
Kinh nghiệm từ các dự án thoát nước tại Đồng Nai cho thấy, việc không vệ sinh sạch bùn đất trong rãnh trước khi hạ cánh van lần đầu tiên thường dẫn đến hỏng gioăng đáy ngay lập tức. Luôn đảm bảo đáy rãnh sạch rác và vật cứng trước khi thử nghiệm vận hành.
Bảng tổng hợp so sánh các dòng van cửa phai
| Loại van | Vật liệu chính | Ưu điểm | Ứng dụng tiêu biểu |
|---|---|---|---|
| Van cửa phai inox | SUS304 / SUS316 | Chống ăn mòn tuyệt vời, thẩm mỹ cao. | Nhà máy xử lý nước thải, hóa chất. |
| Van cửa phai thép | Thép CT3 sơn Epoxy | Chi phí thấp, chịu lực tốt. | Kênh mương thủy lợi, ngăn lũ tạm thời. |
| Van cửa phai HDPE | Nhựa HDPE + Inox | Trọng lượng rất nhẹ, không gỉ sét. | Cửa xả ven biển, môi trường nước mặn. |
Để nhận được tư vấn chuyên sâu về bảng giá van cửa phai phù hợp với ngân sách dự án, quý khách nên liên hệ với các đơn vị có năng lực sản xuất và am hiểu điều kiện thủy văn địa phương.
Câu hỏi thường gặp về van cửa phai
Van cửa phai và van cổng khác nhau như thế nào?
Tại sao nên dùng van cửa phai 4 cạnh kín?
Vật liệu nào tốt nhất cho môi trường nước biển?
Trục nổi và trục chìm có gì khác biệt?
Làm sao để tính toán lực đóng mở van?
Van cửa phai có thể điều tiết lưu lượng không?
Tuổi thọ trung bình của thiết bị là bao lâu?
Kết luận
Việc hiểu rõ về cấu tạo và nguyên lý của van cửa phai không chỉ giúp các kỹ sư thiết kế đưa ra giải pháp tối ưu mà còn hỗ trợ đội ngũ vận hành duy trì hệ thống bền bỉ. Một hệ thống điều tiết nước hiệu quả bắt đầu từ việc lựa chọn đúng thiết bị, đúng vật liệu và lắp đặt chuẩn kỹ thuật. Hy vọng những chia sẻ chuyên sâu trên đây đã cung cấp cho bạn cái nhìn toàn diện về dòng sản phẩm quan trọng này trong ngành nước và hạ tầng công nghiệp.
