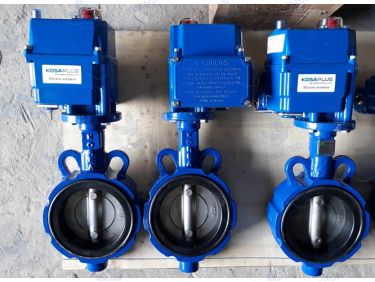

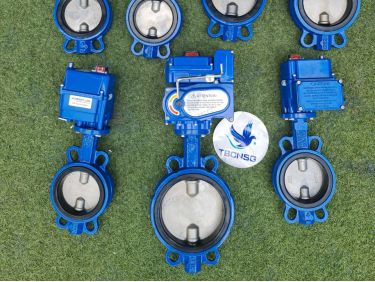

Van Bướm Điều Khiển Điện Kosaplus Hàn Quốc

Van bướm điều khiển điện Kosaplus là giải pháp tự động hóa hàng đầu cho các hệ thống đường ống công nghiệp. Sản phẩm được nhập khẩu chính hãng từ Hàn Quốc, đáp ứng đầy đủ các tiêu chuẩn khắt khe về chất lượng và hiệu suất. Với ưu điểm vượt trội về độ bền, khả năng vận hành ổn định và đa dạng điện áp, van bướm điện Kosaplus đang trở thành sự lựa chọn tin cậy trong các nhà máy, khu công nghiệp tại Việt Nam.

Thông Số Kỹ Thuật Chi Tiết Của Van Bướm Điện Kosaplus

Để lựa chọn sản phẩm phù hợp nhất cho hệ thống, việc nắm rõ các thông số kỹ thuật là vô cùng quan trọng. Dưới đây là bảng tổng hợp chi tiết:

• Kích cỡ:  Đa dạng từ DN50 (50mm) – DN600 (600mm), đáp ứng hầu hết nhu cầu.

• Vật liệu Thân/Giăng:

  • Gang (Thân gang, cánh inox) + Giăng EPDM, NBR, Viton.

  • Inox 304 / 316.

  • Nhựa PVC, UPVC.

• Kiểu lắp đặt:  Wafer (2 mặt bích), Lug (Tai bích), 2 mặt bích tiêu chuẩn JIS, ANSI, DIN, BS.

• Điện áp điều khiển:  24VDC, 110VAC, 220VAC, 380VAC.

• Kiểu hoạt động:

  • ON/OFF (Đóng/Mở hoàn toàn).

  • Tuyến tính (Modulating) điều khiển bằng tín hiệu 4-20mA / 0-10V.

• Áp lực làm việc (PN):  PN10, PN16.

• Nhiệt độ làm việc:

  • Vật liệu Gang/Inox: -10°C ~ 180°C (tùy giăng).

  • Vật liệu Nhựa: 0°C ~ 70°C.

• Tiêu chuẩn bảo vệ:  IP67, IP68 (chống bụi, chống nước hoàn toàn).

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Bướm Điện Kosaplus

Van bướm điều khiển điện Kosaplus được cấu thành từ 2 bộ phận chính:

Phần Van Cơ (Van Bướm)

• Thân van:  Chế tạo từ gang, inox hoặc nhựa, tạo kết nối với đường ống.

• Cánh van (Đĩa van):  Thường làm bằng inox hoặc cùng vật liệu với thân, có nhiệm vụ đóng/mở dòng chảy.

• Trục van:  Kết nối cánh van với bộ điều khiển điện, truyền chuyển động quay.

• Gioăng làm kín (Seat):  Làm từ các vật liệu cao cấp như EPDM, PTFE, NBR, đảm bảo độ kín khít tuyệt đối.

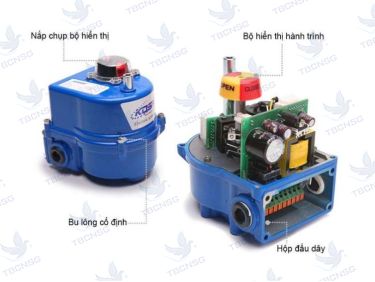

Phần Bộ Điều Khiển Điện Kosaplus (Electric Actuator)

Đây là "bộ não" của van, với các thành phần chính:

• Motor điện:  Cung cấp momen xoắn để quay trục van.

• Hộp số (Gearbox):  Giảm tốc độ và tăng momen xoắn từ motor.

• Công tắc hành trình (Limit Switch):  Tự động ngắt điện khi van đạt vị trí đóng/mở hoàn toàn, bảo vệ motor.

• Bảng mạch điều khiển:  Tiếp nhận và xử lý tín hiệu điều khiển.

• Bộ tụ điện/Khởi động:  Hỗ trợ khởi động motor.

• Bộ hiển thị vị trí (Indicator):  Hiển thị trạng thái đóng/mở của van.

• Vỏ bảo vệ:  Đạt tiêu chuẩn IP67/IP68, bảo vệ linh kiện bên trong khỏi môi trường khắc nghiệt.

Nguyên lý hoạt động

Hoạt động ON/OFF (Đóng Mở Hoàn Toàn)

• Khi nhận tín hiệu điện (ví dụ 220VAC) để mở van, motor sẽ quay theo một chiều, dẫn động trục và cánh van xoay một góc 90° để mở hoàn toàn.

• Khi nhận tín hiệu đóng, motor quay ngược lại, đưa cánh van về vị trí 0° (đóng hoàn toàn).

• Công tắc hành trình  sẽ tự động ngắt điện khi van đến vị trí cuối, ngăn không cho motor hoạt động quá tải.

Hoạt động Tuyến Tính (Modulating 4-20mA)

• Bộ điều khiển nhận tín hiệu analog 4-20mA (hoặc 0-10V) từ bộ điều khiển trung tâm (PLC, DCS).

• Bộ định vị (Positioner)  bên trong sẽ giải mã tín hiệu này và điều khiển motor dừng ở một góc bất kỳ (ví dụ: 30%, 50%, 75%) tương ứng với giá trị dòng điện nhận được.

• Cơ chế này cho phép điều tiết lưu lượng hoặc áp suất một cách chính xác và liên tục.

Phân Loại Van Bướm Điều Khiển Điện Kosaplus

Phân loại theo Vật liệu

• Van thân Gang cánh Inox:  Lựa chọn phổ thông, giá thành hợp lý, phù hợp cho nước sạch, nước thải, khí nén.

• Van Inox 304/316:  Khả năng chống ăn mòn cực tốt, chịu nhiệt độ cao. Lý tưởng cho hóa chất, thực phẩm, dược phẩm, môi trường biển.

• Van Nhựa UPVC/PVC:  Chuyên dụng cho các hệ thống hóa chất ăn mòn mạnh, axit, bazo, với giá thành thấp.

Phân loại theo Chức năng

• Van ON/OFF:  Thiết kế đơn giản, chi phí tối ưu, phù hợp cho các ứng dụng chỉ cần đóng/mở hoàn toàn.

• Van Tuyến Tính:  Tính năng cao cấp, cho phép điều khiển chính xác lưu lượng, áp suất, nhiệt độ trong các hệ thống phức tạp.

Hướng Dẫn Kỹ Thuật Và Lắp Đặt

Quy trình Lắp đặt Cơ bản

1. Chuẩn bị:  Đảm bảo đường ống sạch sẽ, mặt bích đồng tâm và thẳng hàng.

2. Lắp van:  Đưa van vào giữa hai mặt bích. Với kiểu Wafer, dùng bulông siết chặt xuyên qua hai mặt bích. Với kiểu Lug, bulông được xiết vào tai van.

3. Cân chỉnh:  Xiết bulông đều theo hình chữ thập để tránh làm hỏng gioăng van.

Hướng dẫn Đấu nối Điện

• Đối với loại ON/OFF:  Tham khảo sơ đồ đi kèm sản phẩm. Thông thường sẽ có các chân: Nguồn L, N (220V) hoặc 3 pha (380V), và dây tiếp đất.

• Đối với loại Tuyến Tính:  Ngoài nguồn điện, cần đấu nối thêm cặp dây tín hiệu 4-20mA (Input/Output) theo sơ đồ hướng dẫn.

Lưu ý khi Sử dụng và Bảo trì

• Bảo trì định kỳ:  Kiểm tra và bôi trơn các bộ phận chuyển động (như trục van) theo khuyến cáo của nhà sản xuất.

• Tiêu chuẩn IP67/IP68:  Cho phép van hoạt động tốt trong môi trường ngoài trời, mưa bão, thậm chí ngâm nước ở độ sâu nhất định. Tuy nhiên, cần tránh để nước xâm nhập vào các đầu dây đấu nối.

Ứng Dụng Thực Tế Và Ưu Nhược Điểm

Ứng Dụng Rộng Rãi

• Hệ thống cấp nước sạch, nhà máy xử lý nước thải.

• Hệ thống HVAC (Điều hòa không khí, thông gió, làm mát).

• Hệ thống PCCC (Phòng cháy chữa cháy).

• Công nghiệp thực phẩm, đồ uống, dược phẩm.

• Công nghiệp hóa chất, dầu khí, đóng tàu.

Ưu điểm nổi bật

• Hoạt động ổn định, độ bền cao  nhờ thiết kế và vật liệu chế tạo từ Hàn Quốc.

• Điều khiển linh hoạt  với cả hai chế độ ON/OFF và Tuyến tính.

• Giá thành cạnh tranh  so với các thương hiệu châu Âu khác.

• Tiêu chuẩn bảo vệ IP67/IP68 cao.

• Bảo hành lên đến 24 tháng.

Nhược điểm

• Thời gian đóng/mở (10-20s)  chậm hơn so với van điều khiển khí nén.

• Giới hạn nhiệt độ  làm việc thấp hơn so với van cầu điện.

Báo Giá Van Bướm Điều Khiển Điện Kosaplus

Giá thành sản phẩm phụ thuộc vào nhiều yếu tố như kích cỡ, vật liệu và chức năng. Dưới đây là bảng giá tham khảo để quý khách hình dung:

Lưu ý: Đây là giá tham khảo. Vui lòng liên hệ hotline  09 1800 6799  để nhận báo giá chính xác nhất theo yêu cầu cụ thể.

Tính toán TCO (Tổng chi phí sở hữu) Mặc dù giá đầu tư ban đầu có thể cao hơn một số dòng van thông thường, nhưng Van Bướm Điện Kosaplus mang lại hiệu quả kinh tế lâu dài nhờ:

• Tiêu thụ điện năng thấp  do chỉ hoạt động khi đóng/mở.

• Tuổi thọ vận hành cao , giảm thiểu chi phí sửa chữa và thay thế.

• Giảm thiểu rủi ro  dừng sản xuất do hỏng hóc.

Cam kết Phân phối Chúng tôi - Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn - là nhà phân phối chính thức và nhập khẩu trực tiếp sản phẩm Van Bướm Điện Kosaplus. Mọi sản phẩm đều được cung cấp với đầy đủ chứng từ (CO/CQ), cam kết  chính hãng 100%  và bảo hành lên đến  24 tháng .

Liên Hệ Mua Hàng Và Tư Vấn Kỹ Thuật

Quý khách hàng có nhu cầu tư vấn kỹ thuật chuyên sâu để lựa chọn loại van phù hợp với môi trường làm việc cụ thể (nhiệt độ, áp suất, môi chất), hoặc cần báo giá chi tiết, xin vui lòng liên hệ ngay với chúng tôi:

CÔNG TY CP ĐT XNK THIẾT BỊ CÔNG NGHIỆP SÀI GÒN

• Hotline:   09 1800 6799

• Email:  [email protected]

Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7!
