Trong quá trình tư vấn giải pháp phòng cháy chữa cháy (PCCC) cho các nhà xưởng tại Bình Dương và TP.HCM, tôi nhận thấy một sai lầm phổ biến: nhiều đơn vị lắp đặt chỉ coi Van báo động như một chiếc van một chiều thông thường. Thực tế, nếu không hiểu rõ cơ chế kích hoạt và sự phối hợp giữa các phụ kiện đi kèm, hệ thống rất dễ rơi vào tình trạng báo động giả liên tục hoặc tệ hơn là không phát tín hiệu khi có hỏa hoạn thực sự. Van báo động (Alarm Valve) về bản chất là một thiết bị kiểm soát dòng chảy, đóng vai trò "trung tâm điều khiển" cơ học trong hệ thống sprinkler tự động kiểu ướt. Nó không chỉ ngăn nước chảy ngược mà còn có nhiệm vụ kích hoạt chuông báo động và công tắc áp lực để gửi tín hiệu về tủ trung tâm khi có sự cố đầu phun vỡ.
Bản chất và nguyên lý vận hành của Alarm Valve
Về mặt kỹ thuật, Van báo động là một loại van một chiều có bộ phận cảm biến dòng chảy tích hợp. Ở trạng thái tĩnh, áp suất phía trên cánh van (phía đường ống sprinkler) và phía dưới cánh van (phía nguồn nước) ở mức cân bằng, giữ cho cánh van đóng chặt.
Khi có hỏa hoạn, nhiệt độ làm vỡ đầu phun sprinkler, áp suất phía trên cánh van giảm đột ngột. Sự chênh lệch áp suất này đẩy cánh van mở ra, cho phép nước đi vào hệ thống. Đồng thời, một phần dòng nước được dẫn vào đường ống phụ đi qua bình trễ (retard chamber) trước khi làm quay chuông cơ (water motor gong) và kích hoạt công tắc áp lực (pressure switch). Ký hiệu của thiết bị này trong các bản vẽ kỹ thuật thường là AV hoặc ALV.

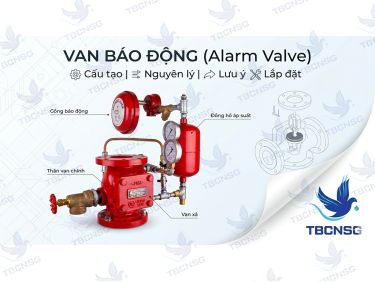

Cấu tạo chi tiết của một bộ van báo động tiêu chuẩn

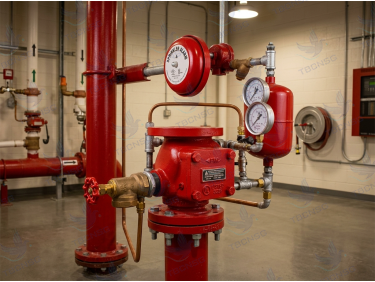

Một bộ Van báo động hoàn chỉnh không bao giờ chỉ có thân van đơn lẻ. Nó là một cụm thiết bị bao gồm:
- Thân van: Thường được đúc bằng gang cầu hoặc gang xám, chịu được áp suất làm việc phổ biến là PN16 hoặc PN10.
- Cánh van (Clapper): Bộ phận quan trọng nhất, thường bọc cao nệm EPDM để đảm bảo độ kín khít tuyệt đối.
- Bình trễ (Retard Chamber): Thiết bị ngăn báo động giả do sự thay đổi áp suất đột ngột của nguồn nước.
- Chuông nước (Water Motor Gong): Phát ra âm thanh cảnh báo bằng cơ học nhờ lực đẩy của dòng nước, không cần điện.
- Công tắc áp lực (Pressure Switch): Chuyển đổi tín hiệu thủy lực thành tín hiệu điện để báo về tủ trung tâm PCCC.
- Hệ thống đồng hồ đo áp suất: Giúp kỹ thuật viên theo dõi sự chênh lệch áp suất giữa đầu vào và đầu ra.
Thông số kỹ thuật và tiêu chuẩn phổ biến
Khi lựa chọn thiết bị cho các dự án công nghiệp, việc đối chiếu thông số kỹ thuật với tiêu chuẩn thiết kế là bắt buộc. Dưới đây là bảng thông số cơ bản thường gặp:
| Thông số | Giá trị phổ biến |
|---|---|
| Kích thước (Size) | DN65, DN80, DN100, DN150, DN200 |
| Tiêu chuẩn kết nối | JIS 10K, ANSI Class 150, DIN PN16 |
| Áp suất làm việc | 1.4 MPa - 1.6 MPa (14 - 16 bar) |
| Chất liệu thân | Gang cầu (Ductile Iron), Gang xám (Cast Iron) |
| Môi trường sử dụng | Nước sạch, nước chữa cháy |
Định hướng lựa chọn nhanh theo nhu cầu thực tế
Việc chọn đúng Alarm valve phụ thuộc lớn vào quy mô công trình và đặc thù nguồn cấp nước:
- Đối với nhà xưởng cao tầng: Ưu tiên các dòng van có tiêu chuẩn PN16 để chịu được áp suất tĩnh lớn từ cột nước.
- Đối với khu vực có nguồn nước không ổn định: Bắt buộc phải sử dụng bộ van có kèm bình trễ dung tích lớn để triệt tiêu hiện tượng báo động giả.
- Về chất liệu: Trong môi trường gần biển hoặc độ ẩm cao, nên ưu tiên các dòng van có cánh van bằng inox hoặc đồng để chống ăn mòn, đảm bảo cánh van không bị kẹt sau thời gian dài không hoạt động.
Tại một dự án lắp đặt hệ thống PCCC cho kho vận tại khu công nghiệp VSIP (Bình Dương), chúng tôi từng xử lý trường hợp thiết bị báo động dòng chảy không hoạt động do lắp đặt sai hướng của đường ống bypass. Điều này cho thấy, ngoài việc chọn thiết bị tốt, quy trình lắp đặt đúng kỹ thuật là yếu tố sống còn.
Lưu ý kỹ thuật khi lắp đặt và bảo trì
Để Alarm valve hoạt động bền bỉ, kỹ thuật viên cần lưu ý các điểm sau:
- Vị trí lắp đặt: Van phải được lắp đặt theo phương thẳng đứng. Khoảng cách xung quanh van cần đủ rộng để thao tác bảo trì và kiểm tra định kỳ.
- Vệ sinh lọc y (Strainer): Trên đường ống dẫn nước vào chuông báo và công tắc áp lực thường có lưới lọc nhỏ. Nếu lưới này bị tắc bởi cặn bẩn trong đường ống, chuông sẽ không kêu khi có cháy.
- Thử nghiệm định kỳ: Sử dụng van xả thử (Test Valve) để mô phỏng trạng thái vỡ đầu phun. Việc này nên được thực hiện ít nhất 3-6 tháng một lần để đảm bảo cánh van không bị bám cặn vôi gây kẹt.
Các sự cố thường gặp và cách xử lý
Trong quá trình vận hành tại các tòa nhà ở TP.HCM, hai sự cố thường gặp nhất với dòng van này là:
- Nước rò rỉ liên tục qua chuông báo: Nguyên nhân thường do cánh van chính bị hở do rác, cát bám vào đệm cao su. Cách xử lý là mở nắp van, vệ sinh sạch sẽ phần ghế van và cánh van.
- Chuông không kêu khi xả thử: Ngoài nguyên nhân tắc lưới lọc, có thể do áp lực nước cấp không đủ để làm quay cánh quạt bên trong chuông nước. Cần kiểm tra lại áp suất nguồn cấp.
Câu hỏi thường gặp (FAQ)
1. Van báo động có thay thế được van một chiều thông thường không?
Không. Mặc dù có chức năng ngăn dòng chảy ngược, nhưng van báo động có cấu tạo đặc thù với các cổng kết nối phụ để kích hoạt hệ thống cảnh báo, điều mà van một chiều thông thường không có.
2. Tại sao hệ thống của tôi hay bị báo động giả vào ban đêm?
Ban đêm nhu cầu sử dụng nước giảm, áp lực đường ống thành phố tăng cao hoặc không ổn định tạo ra các cú sốc áp suất (Water Hammer). Nếu bình trễ không hoạt động tốt hoặc lắp đặt sai, áp suất dư sẽ kích hoạt công tắc áp lực gây báo giả.
3. Có cần dùng điện cho van báo động không?
Bản thân việc kích hoạt chuông cơ là nhờ lực nước (không cần điện). Tuy nhiên, để truyền tín hiệu về tủ trung tâm và kích hoạt bơm bù áp, hệ thống cần công tắc áp lực sử dụng tín hiệu điện.
Hy vọng những chia sẻ trên từ góc độ kỹ thuật của TBCNSG sẽ giúp bạn có cái nhìn toàn diện hơn về dòng thiết bị quan trọng này. Việc hiểu đúng và chọn đúng không chỉ đảm bảo an toàn cho công trình mà còn tiết kiệm chi phí bảo trì đáng kể trong dài hạn. Nếu bạn đang xây dựng cấu hình hệ thống PCCC, hãy chú trọng vào tính đồng bộ của các phụ kiện đi kèm cụm van để đạt hiệu quả cao nhất.
Nội dung được biên tập bởi Duy Khương - Biên tập viên kỹ thuật tại TBCNSG.
