Khớp nối ống giãn nở bù trừ nhiệt đóng vai trò quan trọng trong việc bảo vệ và duy trì hiệu suất của hệ thống đường ống công nghiệp. Sự thay đổi nhiệt độ môi trường và lưu chất bên trong đường ống có thể gây ra hiện tượng giãn nở hoặc co ngót vật liệu, tạo ra ứng suất lớn có thể dẫn đến hư hỏng, rò rỉ, thậm chí là nứt vỡ đường ống. Khớp nối ống giãn nở bù trừ nhiệt được thiết kế để hấp thụ những chuyển động này, đảm bảo hệ thống vận hành an toàn và ổn định. Bài viết này sẽ cung cấp thông tin chi tiết về cấu tạo, nguyên lý hoạt động, các loại khớp nối phổ biến, ứng dụng thực tế và những lợi ích mà chúng mang lại.
Giới Thiệu Chung về Khớp Nối Ống Giãn Nở Bù Trừ Nhiệt
Hệ thống đường ống công nghiệp, dù được làm từ vật liệu nào (thép, inox, nhựa...), đều chịu ảnh hưởng bởi sự thay đổi nhiệt độ. Khi nhiệt độ tăng, vật liệu giãn nở; khi nhiệt độ giảm, vật liệu co ngót. Mức độ giãn nở hoặc co ngót phụ thuộc vào hệ số giãn nở nhiệt của vật liệu và sự thay đổi nhiệt độ. Nếu không có biện pháp kiểm soát, sự giãn nở và co ngót này sẽ tạo ra lực rất lớn tác động lên đường ống, các mối nối và thiết bị khác trong hệ thống. Lực này có thể vượt quá giới hạn bền của vật liệu, dẫn đến các vấn đề nghiêm trọng như:
- Rò rỉ tại các mối nối.
- Biến dạng đường ống.
- Nứt vỡ đường ống.
- Hư hỏng thiết bị kết nối với đường ống (bơm, van, đồng hồ đo...).
- Giảm tuổi thọ của hệ thống.
Để giải quyết vấn đề này, khớp nối giãn nở được sử dụng rộng rãi. Khớp nối ống giãn nở bù trừ nhiệt là một thiết bị cơ khí được lắp đặt trên đường ống để hấp thụ các chuyển động do giãn nở nhiệt gây ra. Chúng cho phép đường ống di chuyển một cách có kiểm soát, giảm thiểu ứng suất và bảo vệ toàn bộ hệ thống. Việc lựa chọn và lắp đặt khớp nối bù trừ nhiệt phù hợp là rất quan trọng để đảm bảo hiệu quả và độ tin cậy của hệ thống đường ống.
Ngoài chức năng chính là bù trừ giãn nở nhiệt, khớp nối giãn nở còn có thể được sử dụng để:
- Giảm rung động trong hệ thống.
- Giảm tiếng ồn.
- Bù trừ sai lệch vị trí khi lắp đặt.
- Bảo vệ đường ống khỏi các tác động bên ngoài (ví dụ: địa chấn).
Với những vai trò quan trọng này, khớp nối bù trừ nhiệt là một thành phần không thể thiếu trong nhiều hệ thống đường ống công nghiệp, đặc biệt là trong các ngành công nghiệp có sự thay đổi nhiệt độ lớn như:
- Nhiệt điện.
- Hóa chất.
- Dầu khí.
- Luyện kim.
- Hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC).
Cấu Tạo và Nguyên Lý Hoạt Động của Khớp Nối Ống Giãn Nở Bù Trừ Nhiệt
Mặc dù có nhiều loại khớp nối giãn nở khác nhau, nhưng hầu hết đều có chung một số thành phần cơ bản:
- Thân khớp nối: Là bộ phận chính của khớp nối, thường được làm từ thép carbon, thép không gỉ (inox) hoặc các vật liệu khác tùy thuộc vào ứng dụng và môi trường làm việc. Thân khớp nối có thể có nhiều hình dạng khác nhau, chẳng hạn như hình trụ, hình chữ U, hình chữ V...
- Bộ phận bù trừ: Đây là thành phần quan trọng nhất, có chức năng hấp thụ các chuyển động giãn nở nhiệt. Bộ phận bù trừ có thể là ống lượn sóng (bellows), ống trượt (slip joint) hoặc các cơ cấu khác.
- Mặt bích hoặc đầu nối: Dùng để kết nối khớp nối với đường ống. Mặt bích thường được sử dụng cho các đường ống có kích thước lớn, trong khi đầu nối ren hoặc hàn được sử dụng cho các đường ống có kích thước nhỏ hơn.
- Các thành phần phụ trợ: Bao gồm các chi tiết như vòng định hướng, vòng đệm, bu lông, đai ốc... Các thành phần này giúp đảm bảo khớp nối hoạt động ổn định và an toàn.
Nguyên lý hoạt động của khớp nối ống giãn nở bù trừ nhiệt dựa trên khả năng biến dạng đàn hồi của bộ phận bù trừ. Khi đường ống giãn nở hoặc co ngót, bộ phận bù trừ sẽ biến dạng để hấp thụ chuyển động này. Ví dụ, trong một khớp nối giãn nở dạng ống lượn sóng, các sóng của ống sẽ uốn cong hoặc duỗi thẳng để bù trừ cho sự thay đổi chiều dài của đường ống. Trong một khớp nối giãn nở dạng ống trượt, một ống sẽ trượt bên trong một ống khác để bù trừ cho sự thay đổi chiều dài.
Khớp nối bù trừ nhiệt được thiết kế để chịu được một phạm vi chuyển động nhất định, được gọi là khả năng bù trừ. Khả năng bù trừ này phụ thuộc vào loại khớp nối, kích thước và vật liệu chế tạo. Khi lựa chọn khớp nối giãn nở, cần phải tính toán chính xác sự giãn nở nhiệt của đường ống và chọn khớp nối có khả năng bù trừ phù hợp.
Ngoài ra, cần lưu ý rằng khớp nối bù trừ nhiệt cũng có thể tạo ra một lực phản kháng, tác động ngược trở lại đường ống. Lực này cần được tính đến khi thiết kế hệ thống đường ống để đảm bảo an toàn và ổn định. Trong một số trường hợp, cần sử dụng các neo và giá đỡ đặc biệt để chịu lực phản kháng này.
Các Loại Khớp Nối Ống Giãn Nở Bù Trừ Nhiệt Phổ Biến
Có rất nhiều loại khớp nối giãn nở khác nhau, mỗi loại có ưu điểm và nhược điểm riêng. Việc lựa chọn loại khớp nối bù trừ nhiệt phù hợp phụ thuộc vào nhiều yếu tố, bao gồm:
- Kích thước đường ống.
- Áp suất và nhiệt độ làm việc.
- Loại lưu chất.
- Phạm vi chuyển động cần bù trừ.
- Yêu cầu về không gian lắp đặt.
- Chi phí.
Dưới đây là một số loại khớp nối ống giãn nở bù trừ nhiệt phổ biến nhất:
Khớp Nối Giãn Nở Dạng Ống Lượn Sóng (Bellows Expansion Joint)

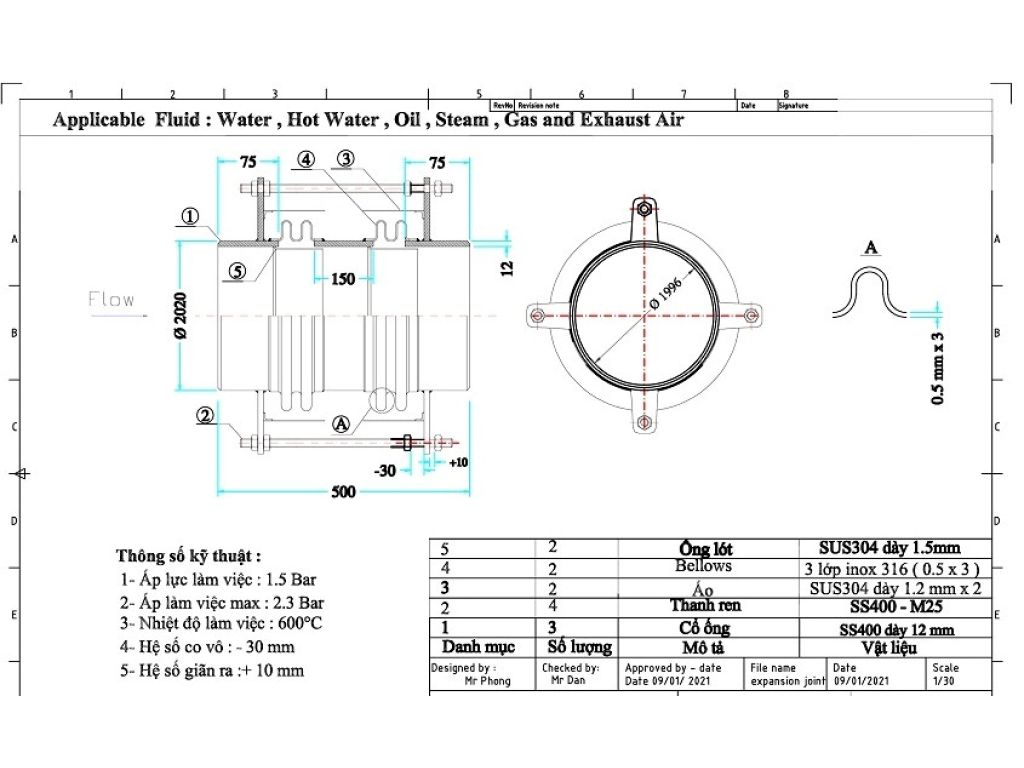

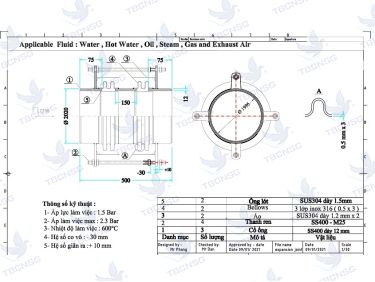

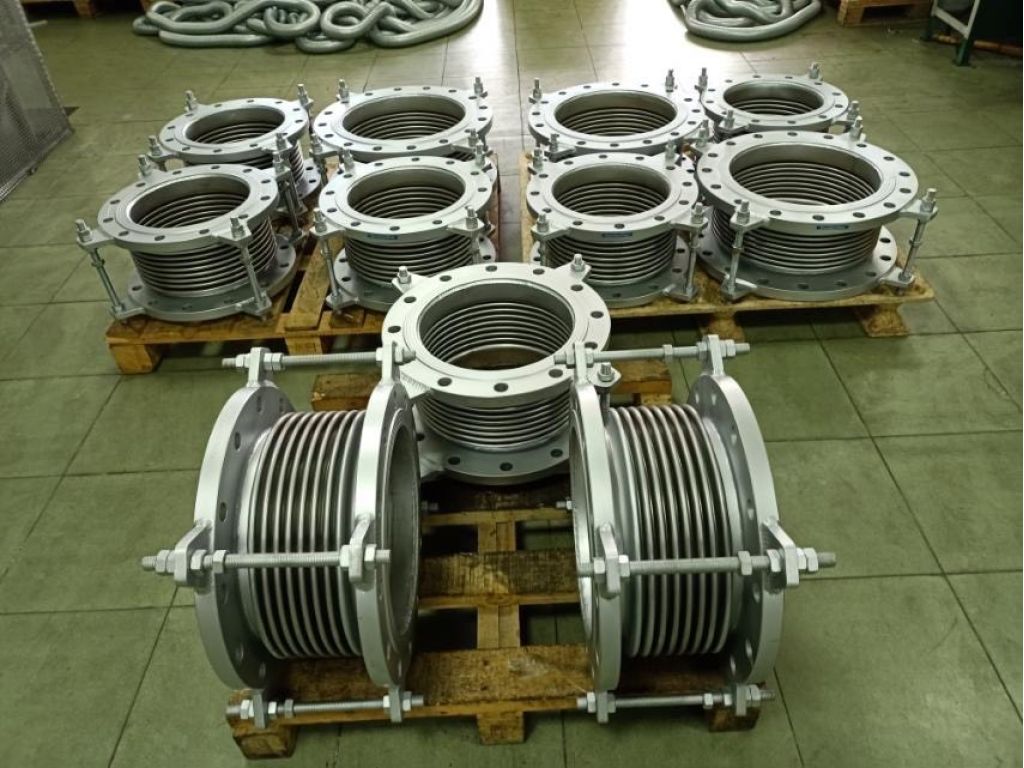

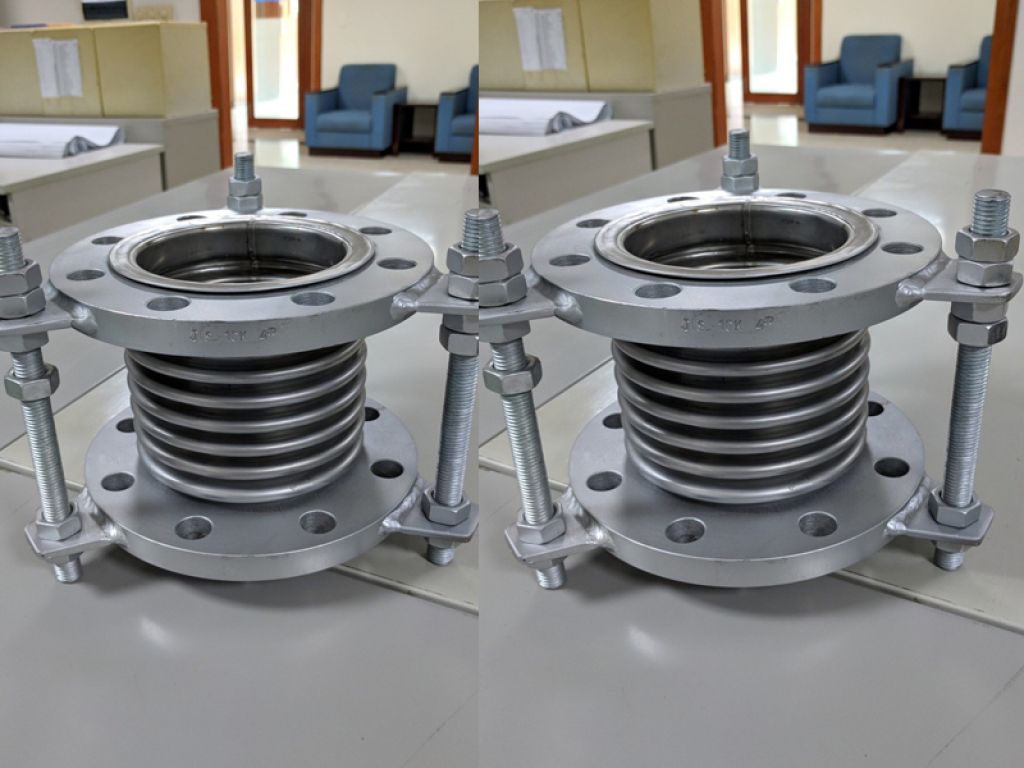

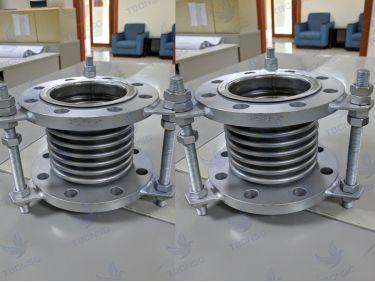

Đây là loại khớp nối giãn nở được sử dụng rộng rãi nhất. Bộ phận bù trừ của khớp nối là một hoặc nhiều ống lượn sóng, thường được làm từ thép không gỉ. Khớp nối giãn nở dạng ống lượn sóng có khả năng bù trừ tốt, kích thước nhỏ gọn và dễ lắp đặt. Chúng có thể bù trừ cho chuyển động dọc trục (axial), chuyển động ngang (lateral) và chuyển động góc (angular). Tuy nhiên, khớp nối bù trừ nhiệt dạng ống lượn sóng có thể bị hư hỏng nếu bị kéo giãn quá mức hoặc bị nén quá mức.
Có nhiều loại khớp nối giãn nở dạng ống lượn sóng khác nhau, bao gồm:
- Khớp nối đơn (single bellows expansion joint): Chỉ có một ống lượn sóng.
- Khớp nối đôi (double bellows expansion joint): Có hai ống lượn sóng, được nối với nhau bằng một đoạn ống trung gian.
- Khớp nối có vòng điều áp (pressure balanced expansion joint): Được thiết kế để giảm lực phản kháng do áp suất gây ra.
- Khớp nối bản lề (hinged expansion joint): Cho phép chuyển động góc, nhưng không cho phép chuyển động dọc trục hoặc chuyển động ngang.
- Khớp nối đa hướng (gimbal expansion joint): Cho phép chuyển động góc theo mọi hướng.
Khớp Nối Giãn Nở Dạng Ống Trượt (Slip Expansion Joint)
Khớp nối giãn nở dạng ống trượt bao gồm hai ống lồng vào nhau, với một ống có thể trượt bên trong ống kia. Giữa hai ống có một lớp đệm kín để ngăn chặn rò rỉ. Khớp nối bù trừ nhiệt dạng ống trượt có khả năng bù trừ lớn cho chuyển động dọc trục, nhưng không thể bù trừ cho chuyển động ngang hoặc chuyển động góc. Chúng thường được sử dụng trong các hệ thống đường ống có chiều dài lớn và ít thay đổi hướng.
Khớp nối giãn nở dạng ống trượt có cấu tạo đơn giản và độ bền cao, nhưng cần được bảo trì thường xuyên để đảm bảo lớp đệm kín hoạt động tốt.
Khớp Nối Giãn Nở Dạng U (Expansion Loop)
Khớp nối giãn nở dạng U là một đoạn đường ống được uốn thành hình chữ U. Khi đường ống giãn nở hoặc co ngót, đoạn chữ U sẽ biến dạng để hấp thụ chuyển động. Khớp nối bù trừ nhiệt dạng U có khả năng bù trừ tốt cho cả chuyển động dọc trục và chuyển động ngang, nhưng chiếm nhiều không gian lắp đặt. Chúng thường được sử dụng trong các hệ thống đường ống có áp suất thấp và nhiệt độ không quá cao.
Khớp nối giãn nở dạng U có ưu điểm là đơn giản, dễ chế tạo và không cần bảo trì, nhưng cần được tính toán kỹ lưỡng để đảm bảo khả năng bù trừ phù hợp.
Khớp Nối Giãn Nở Dạng Cao Su (Rubber Expansion Joint)
Khớp nối giãn nở dạng cao su được làm từ cao su tổng hợp hoặc cao su tự nhiên, có khả năng đàn hồi cao. Chúng có thể bù trừ cho chuyển động dọc trục, chuyển động ngang và chuyển động góc, đồng thời giảm rung động và tiếng ồn. Khớp nối bù trừ nhiệt dạng cao su thường được sử dụng trong các hệ thống đường ống có áp suất thấp và nhiệt độ không quá cao, chẳng hạn như hệ thống bơm, hệ thống HVAC và hệ thống xử lý nước.
Khớp nối giãn nở dạng cao su có ưu điểm là dễ lắp đặt, giá thành rẻ và khả năng giảm rung động tốt, nhưng tuổi thọ có thể bị ảnh hưởng bởi tác động của hóa chất và nhiệt độ cao.
Ứng Dụng Thực Tế của Khớp Nối Ống Giãn Nở Bù Trừ Nhiệt
Khớp nối ống giãn nở bù trừ nhiệt được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Dưới đây là một số ví dụ về các ứng dụng thực tế:
- Nhà máy nhiệt điện: Trong các nhà máy nhiệt điện, hơi nước được sử dụng để quay tuabin phát điện. Hệ thống đường ống dẫn hơi nước có nhiệt độ và áp suất rất cao, do đó cần sử dụng khớp nối giãn nở để bù trừ cho sự giãn nở nhiệt của đường ống.
- Nhà máy hóa chất: Trong các nhà máy hóa chất, nhiều loại hóa chất khác nhau được vận chuyển qua đường ống. Một số hóa chất có thể ăn mòn vật liệu đường ống, do đó cần sử dụng khớp nối bù trừ nhiệt được làm từ vật liệu chống ăn mòn.
- Nhà máy dầu khí: Trong các nhà máy dầu khí, dầu và khí được vận chuyển qua đường ống ở nhiệt độ và áp suất cao. Khớp nối giãn nở được sử dụng để bù trừ cho sự giãn nở nhiệt của đường ống và giảm rung động do dòng chảy gây ra.
- Hệ thống HVAC: Trong các hệ thống HVAC, nước nóng hoặc nước lạnh được vận chuyển qua đường ống để sưởi ấm hoặc làm mát không khí. Khớp nối bù trừ nhiệt được sử dụng để bù trừ cho sự giãn nở nhiệt của đường ống và giảm tiếng ồn do máy bơm gây ra.
- Hệ thống xử lý nước: Trong các hệ thống xử lý nước, nước được vận chuyển qua đường ống để loại bỏ các chất ô nhiễm. Khớp nối giãn nở được sử dụng để bù trừ cho sự giãn nở nhiệt của đường ống và giảm rung động do máy bơm gây ra.
- Ngành công nghiệp thực phẩm và đồ uống: Trong các nhà máy sản xuất thực phẩm và đồ uống, khớp nối giãn nở được sử dụng để đảm bảo vệ sinh và an toàn thực phẩm. Các khớp nối này thường được làm từ thép không gỉ và được thiết kế để dễ dàng vệ sinh và khử trùng.
Trong mỗi ứng dụng, việc lựa chọn đúng loại khớp nối giãn nở và lắp đặt chúng đúng cách là rất quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống đường ống. Các kỹ sư cần phải tính toán cẩn thận sự giãn nở nhiệt của đường ống, áp suất và nhiệt độ làm việc, và các yếu tố khác để chọn ra khớp nối bù trừ nhiệt phù hợp nhất.
Lợi Ích Khi Sử Dụng Khớp Nối Ống Giãn Nở Bù Trừ Nhiệt
Việc sử dụng khớp nối ống giãn nở bù trừ nhiệt mang lại nhiều lợi ích quan trọng cho hệ thống đường ống công nghiệp:
- Bảo vệ đường ống và thiết bị: Khớp nối giãn nở giúp giảm ứng suất lên đường ống, các mối nối và thiết bị khác trong hệ thống, ngăn ngừa rò rỉ, biến dạng và nứt vỡ.
- Tăng tuổi thọ của hệ thống: Bằng cách giảm ứng suất, khớp nối bù trừ nhiệt giúp kéo dài tuổi thọ của hệ thống đường ống.
- Giảm chi phí bảo trì: Việc sử dụng khớp nối giãn nở giúp giảm tần suất bảo trì và sửa chữa đường ống, tiết kiệm chi phí.
- Đảm bảo an toàn: Khớp nối bù trừ nhiệt giúp ngăn ngừa các sự cố do rò rỉ hoặc nứt vỡ đường ống, đảm bảo an toàn cho người và tài sản.
- Giảm rung động và tiếng ồn: Một số loại khớp nối giãn nở, chẳng hạn như khớp nối dạng cao su, có khả năng giảm rung động và tiếng ồn trong hệ thống.
- Bù trừ sai lệch vị trí: Khớp nối giãn nở có thể được sử dụng để bù trừ cho sai lệch vị trí khi lắp đặt đường ống, giúp việc lắp đặt dễ dàng hơn.
- Tăng hiệu suất hệ thống: Bằng cách bảo vệ đường ống và thiết bị, khớp nối giãn nở giúp duy trì hiệu suất hoạt động ổn định của hệ thống.
Tóm lại, việc đầu tư vào khớp nối ống giãn nở bù trừ nhiệt là một quyết định thông minh, mang lại nhiều lợi ích về lâu dài cho hệ thống đường ống công nghiệp.
Lựa Chọn và Lắp Đặt Khớp Nối Ống Giãn Nở Bù Trừ Nhiệt
Việc lựa chọn và lắp đặt khớp nối ống giãn nở bù trừ nhiệt đúng cách là rất quan trọng để đảm bảo hiệu quả và độ tin cậy của hệ thống đường ống. Dưới đây là một số lưu ý quan trọng:
- Tính toán chính xác sự giãn nở nhiệt: Cần tính toán chính xác sự giãn nở nhiệt của đường ống dựa trên vật liệu, chiều dài và sự thay đổi nhiệt độ dự kiến.
- Chọn loại khớp nối phù hợp: Chọn loại khớp nối giãn nở phù hợp với kích thước đường ống, áp suất và nhiệt độ làm việc, loại lưu chất và phạm vi chuyển động cần bù trừ.
- Chọn vật liệu phù hợp: Chọn vật liệu của khớp nối bù trừ nhiệt phù hợp với môi trường làm việc và loại lưu chất để đảm bảo khả năng chống ăn mòn và độ bền.
- Tuân thủ hướng dẫn lắp đặt: Lắp đặt khớp nối giãn nở theo đúng hướng dẫn của nhà sản xuất để đảm bảo hoạt động đúng cách.
- Sử dụng neo và giá đỡ phù hợp: Sử dụng neo và giá đỡ phù hợp để chịu lực phản kháng do khớp nối bù trừ nhiệt tạo ra.
- Kiểm tra và bảo trì định kỳ: Kiểm tra và bảo trì khớp nối giãn nở định kỳ để phát hiện sớm các dấu hiệu hư hỏng và thực hiện sửa chữa kịp thời.
Việc lựa chọn và lắp đặt khớp nối ống giãn nở bù trừ nhiệt có thể là một công việc phức tạp, đặc biệt là đối với các hệ thống đường ống lớn và phức tạp. Trong trường hợp này, nên tìm đến các chuyên gia có kinh nghiệm để được tư vấn và hỗ trợ.
Kết Luận
Khớp nối ống giãn nở bù trừ nhiệt là một thành phần quan trọng trong hệ thống đường ống công nghiệp, giúp bảo vệ đường ống và thiết bị khỏi tác động của sự giãn nở nhiệt. Việc lựa chọn và lắp đặt khớp nối giãn nở đúng cách là rất quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống. Bằng cách đầu tư vào khớp nối bù trừ nhiệt chất lượng cao và tuân thủ các hướng dẫn lắp đặt và bảo trì, bạn có thể kéo dài tuổi thọ của hệ thống đường ống, giảm chi phí bảo trì và đảm bảo an toàn cho người và tài sản.
Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về khớp nối ống giãn nở bù trừ nhiệt. Nếu bạn có bất kỳ câu hỏi nào, hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ.
