Trong quá trình vận hành các hệ thống đường ống dẫn hơi nóng, nước nóng hoặc hóa chất, một hiện tượng vật lý tất yếu xảy ra là sự giãn nở nhiệt. Khi nhiệt độ thay đổi, các đoạn ống thép cứng cáp sẽ kéo dài ra hoặc co lại với một lực tác động cực lớn lên các mối hàn, mặt bích và thiết bị kết nối. Nếu không có không gian để "thở", hệ thống sẽ đối mặt với nguy cơ nứt vỡ, rò rỉ hoặc thậm chí là nổ đường ống. Khớp nối giãn nở chính là linh kiện kỹ thuật đóng vai trò "vùng đệm" linh hoạt, giúp hấp thụ các chuyển động giãn nở nhiệt, rung chấn và sai lệch trục, đảm bảo toàn bộ hệ thống vận hành ổn định và bền bỉ. Việc hiểu rõ cơ chế và lựa chọn đúng loại khớp nối không chỉ là vấn đề kỹ thuật, mà còn là yếu tố sống còn để bảo vệ tài sản và an toàn vận hành trong nhà máy.
Bản chất và cơ chế vận hành của khớp nối giãn nở
Về cơ bản, một khớp nối giãn nở (thường được gọi là Bellows Expansion Joint trong các tài liệu kỹ thuật quốc tế) là một thiết bị chứa một hoặc nhiều ống gợn sóng (bellows) có khả năng đàn hồi. Khác với các loại ống mềm thông thường, bellows được thiết kế để chịu được áp suất cao trong khi vẫn duy trì tính linh hoạt để biến dạng theo ba hướng chính: hướng trục (axial), hướng ngang (lateral) và hướng góc (angular).
Khi lưu chất nóng đi qua, đường ống giãn dài ra, phần bellows của khớp nối sẽ co lại để triệt tiêu lực đẩy. Ngược lại, khi hệ thống nguội đi, nó sẽ giãn ra để bù đắp khoảng trống. Ngoài ra, trong các hệ thống sử dụng máy bơm hoặc máy nén công suất lớn, thiết bị này còn đóng vai trò là bộ giảm chấn, ngăn chặn rung động cơ học truyền dọc theo đường ống gây hư hỏng các thiết bị đo lường nhạy cảm.
Lưu ý kỹ thuật: Một sai lầm phổ biến mà đội ngũ kỹ thuật của TBCNSG thường gặp tại các công trình là việc lắp đặt khớp nối nhưng lại tháo bỏ hoàn toàn thanh ti định hướng (Tie Rods) đối với các dòng yêu cầu khắt khe về hành trình. Thanh ti không chỉ để cố định khi vận chuyển, mà trong nhiều trường hợp, chúng đóng vai trò giới hạn độ giãn, ngăn chặn việc bellows bị kéo quá mức dẫn đến biến dạng vĩnh viễn.

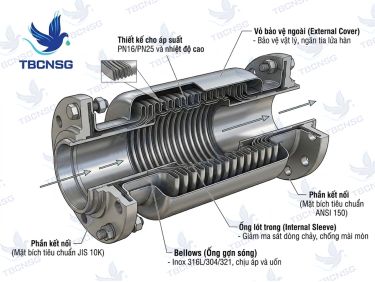

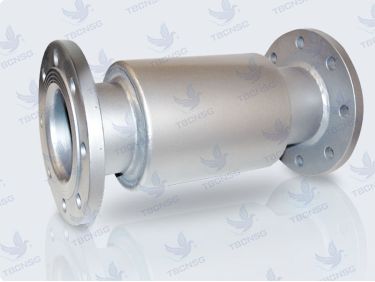

Cấu tạo chi tiết của một Metal Expansion Joint tiêu chuẩn
Để chịu được các điều kiện khắc nghiệt như áp suất PN16, PN25 hay nhiệt độ lên đến hàng trăm độ C, cấu tạo của một Metal Expansion Joint cần sự phối hợp chính xác giữa các thành phần:
- Bellows (Ống gợn sóng): Thường làm từ inox 304, 316L hoặc 321. Đây là trái tim của thiết bị, được tạo hình từ các lớp kim loại mỏng để tối ưu hóa khả năng uốn lượn và chịu áp.
- Phần kết nối: Có thể là dạng mặt bích (Flange) theo tiêu chuẩn JIS 10K, ANSI 150, DIN hoặc dạng đầu hàn (Welding end).
- Ống lót trong (Internal Sleeve): Một ống trụ nằm bên trong bellows giúp giảm ma sát của dòng chảy và ngăn chặn sự mài mòn bellows do lưu chất có tốc độ cao hoặc chứa hạt rắn.
- Vỏ bảo vệ ngoài (External Cover): Bảo vệ bellows khỏi các tác động vật lý bên ngoài hoặc tia lửa hàn trong quá trình thi công.
| Thông số | Mô tả chi tiết |
|---|---|
| Vật liệu phổ biến | Inox 304, 316, 321, Thép carbon, Gang |
| Tiêu chuẩn kết nối | JIS, ANSI, DIN, BS, PN10/16/25 |
| Khả năng chịu nhiệt | Tùy vật liệu, có thể lên đến hơn 450°C |
| Ứng dụng chính | Hơi nóng, dầu nóng, nước, khí nén, hóa chất |
Định hướng lựa chọn nhanh theo nhu cầu thực tế
Việc chọn sai loại khớp nối không chỉ gây lãng phí mà còn tiềm ẩn rủi ro. Dưới đây là cách tư vấn nhanh dựa trên kinh nghiệm thực tế:
- Hệ thống hơi nóng (Steam): Ưu tiên chọn Khớp nối giãn nở bằng inox có ống lót trong để tránh hiện tượng xâm thực và giảm tổn thất áp suất.
- Vị trí gần máy bơm: Nên sử dụng khớp nối chống rung bằng cao su hoặc khớp nối kim loại có thiết kế chịu được tần số rung động cao để bảo vệ bệ máy.
- Đường ống có không gian hạn hẹp: Nếu không thể lắp đặt các vòng bù nhiệt (Expansion Loops) cồng kềnh, một khớp nối dạng đơn (Single Expansion Joint) là giải pháp thay thế hoàn hảo nhất.
- Môi trường hóa chất ăn mòn: Cần đặc biệt chú trọng vào mác thép của bellows (ví dụ 316L) để tránh hiện tượng ăn mòn kẽ nứt.
Những lưu ý quan trọng khi lắp đặt và vận hành
Trong quá trình hỗ trợ kỹ thuật tại các khu công nghiệp ở Bình Dương và các dự án cao ốc tại TP.HCM, chúng tôi nhận thấy hiệu quả của thiết bị phụ thuộc rất lớn vào cách bố trí giá đỡ (Guides) và điểm tựa cố định (Anchors).
Nếu không có các điểm chặn (Anchors) đủ vững chắc, áp lực nội tại của lưu chất sẽ đẩy khớp nối giãn ra hết mức, gây hỏng thiết bị ngay khi vừa đưa vào vận hành. Các điểm hướng dẫn (Guides) cũng cực kỳ quan trọng để đảm bảo đường ống chỉ di chuyển theo đúng trục thẳng, tránh việc lực ngang làm vặn xoắn bellows.
Một điểm cần lưu ý khác là không bao giờ được dùng khớp nối để bù đắp cho việc lắp đặt đường ống bị lệch tâm quá lớn ngay từ đầu. Khớp nối sinh ra để hấp thụ chuyển động phát sinh trong quá trình vận hành, chứ không phải để sửa chữa lỗi thi công cơ khí.
Tại TBCNSG, chúng tôi đã từng xử lý một trường hợp tại nhà máy thực phẩm ở Đồng Nai, nơi hệ thống đường ống hơi liên tục bị nứt mối hàn. Sau khi khảo sát, nguyên nhân được xác định là do sử dụng khớp nối không phù hợp với biên độ giãn nở thực tế của đoạn ống dài 50m. Việc thay thế bằng một cụm Bellows Expansion Joint có hành trình lớn hơn và bổ sung các điểm cố định đã giải quyết triệt để vấn đề.
Câu hỏi thường gặp (FAQ)
1. Tại sao khớp nối giãn nở inox lại bị rò rỉ sau một thời gian ngắn sử dụng?
Nguyên nhân thường do hiện tượng mỏi kim loại nếu biên độ co giãn vượt quá thiết kế, hoặc do sự ăn mòn điện hóa nếu vật liệu inox không tương thích với lưu chất bên trong.
2. Có thể dùng khớp nối cao su thay thế cho khớp nối kim loại không?
Chỉ khi nhiệt độ và áp suất nằm trong giới hạn cho phép của cao su (thường dưới 100°C và áp suất thấp). Với hệ thống hơi nóng hoặc dầu nóng, bắt buộc phải dùng khớp nối kim loại.
3. Làm thế nào để biết khi nào cần thay thế khớp nối mới?
Cần kiểm tra định kỳ các dấu hiệu như: các nếp gấp bellows bị biến dạng không đều, xuất hiện vết nứt li ti trên bề mặt inox, hoặc các thanh ti định hướng bị cong vênh.
Việc trang bị kiến thức đúng về các dòng Expansion Joint sẽ giúp các kỹ sư vận hành tối ưu hóa chi phí bảo trì và ngăn ngừa những sự cố đáng tiếc. Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi luôn sẵn sàng chia sẻ những trải nghiệm thực tế để giúp quý khách hàng tìm ra phương án kỹ thuật tối ưu nhất cho hệ thống đường ống của mình.
