Trong vận hành hệ thống đường ống công nghiệp, việc "mù" thông tin về trạng thái lưu chất bên trong là một trong những rủi ro lớn nhất dẫn đến hỏng hóc thiết bị hạ nguồn. Hãy tưởng tượng một bẫy hơi (steam trap) bị kẹt nhưng kỹ thuật viên không thể biết hơi nóng có đang rò rỉ hay không, hoặc một dây chuyền hóa chất đang chạy nhưng bơm gặp sự cố khiến dòng chảy ngưng trệ mà không có cảnh báo kịp thời. Kính soi dòng chảy (sight glass) chính là "đôi mắt" giúp người vận hành quan sát trực tiếp màu sắc, độ trong suốt, hướng đi và tốc độ của lưu chất mà không cần ngắt quãng hệ thống. Việc hiểu đúng về thiết bị này không chỉ giúp bảo vệ máy bơm, van mà còn là yếu tố then chốt để kiểm soát chất lượng sản phẩm trong các ngành thực phẩm, dược phẩm và hóa dầu.
Bản chất và nguyên lý vận hành của thiết bị quan sát dòng chảy
Về cơ bản, thiết bị này là một đoạn ống hoặc một khung kim loại được trang bị các cửa sổ bằng kính cường lực hoặc thủy tinh chịu nhiệt (Borosilicate). Nó được lắp đặt trực tiếp trên đường ống theo phương thức nối ren hoặc mặt bích.
Nguyên lý hoạt động của nó cực kỳ đơn giản nhưng hiệu quả: Dựa trên sự truyền quang qua lớp kính. Khi lưu chất đi qua thân thiết bị, người vận hành có thể quan sát trạng thái vật lý của nó. Đối với các dòng chảy trong suốt hoặc tốc độ chậm khó nhận biết, một số loại Kính quan sát dòng chảy được trang bị thêm bộ phận chỉ báo như cánh quạt (rotor), bi lăn hoặc lá lật (flapper) để tăng tính trực quan.

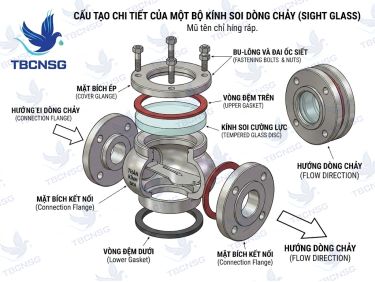

Cấu tạo chi tiết của một bộ kính soi dòng tiêu chuẩn
Một bộ thiết bị hoàn chỉnh thường bao gồm 4 thành phần chính, mỗi phần quyết định đến độ bền và khả năng chịu áp suất của hệ thống:
- Thân thiết bị (Body): Thường được đúc từ gang, thép carbon hoặc inox (SUS304, SUS316). Đây là bộ phận chịu lực chính và kết nối với đường ống qua các tiêu chuẩn như JIS 10K, ANSI 150 hay DIN PN16.
- Kính quan sát (Lens/Glass): Đây là bộ phận quan trọng nhất. Tùy vào nhiệt độ và tính chất hóa học của lưu chất mà nhà sản xuất sử dụng kính Soda-lime (thông thường) hoặc Borosilicate (chịu nhiệt và sốc nhiệt tốt).
- Gioăng làm kín (Gaskets): Đảm bảo lưu chất không rò rỉ ra ngoài. Các vật liệu phổ biến bao gồm PTFE (Teflon), EPDM hoặc Graphite tùy theo môi trường là nước, hơi nóng hay hóa chất ăn mòn.
- Bộ phận chỉ báo (Indicator): Tùy chọn thêm như cánh quạt xoay hoặc lá lật để nhận diện dòng chảy ở những vị trí khuất hoặc lưu chất không màu.
Lưu ý kỹ thuật: Sai lầm phổ biến nhất trong vận hành là lắp đặt kính soi dòng không phù hợp với hiện tượng "sốc nhiệt". Ví dụ, khi hệ thống đang ở nhiệt độ cao mà đột ngột có dòng nước lạnh đi qua, các loại kính kém chất lượng hoặc không đúng chủng loại Borosilicate sẽ bị nứt vỡ ngay lập tức do giãn nở không đều, gây nguy hiểm cho người đứng gần.

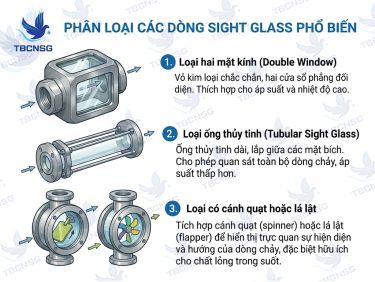

Phân loại các dòng sight glass phổ biến hiện nay
Việc lựa chọn đúng loại sight glass phụ thuộc rất lớn vào vị trí lắp đặt và mục đích quan sát:
1. Loại hai mặt kính (Double Window)
Đây là loại phổ biến nhất trong công nghiệp, cho phép ánh sáng xuyên qua từ mặt bên này sang mặt bên kia, giúp quan sát lưu chất rõ ràng nhất. Thường dùng cho các đường ống có kích thước từ DN15 đến DN200.
2. Loại ống thủy tinh (Tubular Sight Glass)
Toàn bộ phần thân là một ống thủy tinh dài, cho phép quan sát dòng chảy từ mọi góc độ 360 độ. Loại này thường dùng cho các bồn chứa hoặc hệ thống có áp suất thấp vì khả năng chịu lực của ống thủy tinh dài thường kém hơn loại cửa sổ.
3. Loại có cánh quạt hoặc lá lật
Được thiết kế đặc biệt cho các dòng chảy có lưu tốc thấp hoặc chất lỏng không màu (như nước cất, cồn). Chuyển động của cánh quạt là minh chứng rõ nhất cho việc dòng chảy đang hoạt động bình thường.
Hướng dẫn lựa chọn nhanh theo nhu cầu thực tế
Để giúp các kỹ sư tại TP.HCM hay Bình Dương dễ dàng chọn lựa thiết bị cho dự án, chúng tôi đúc kết quy tắc chọn nhanh như sau:
| Môi trường sử dụng | Vật liệu thân | Loại kính khuyên dùng |
|---|---|---|
| Nước sạch, PCCC (áp thấp) | Gang (Cast Iron) | Soda-lime glass |
| Hơi nóng (Steam), Dầu nóng | Thép hoặc Inox | Borosilicate glass (Max 280°C) |
| Hóa chất, Thực phẩm | Inox 316 / PTFE lining | Borosilicate hoặc Kính cường lực |
Các tiêu chuẩn kỹ thuật cần lưu ý khi lắp đặt
Khi lắp đặt thiết bị quan sát dòng lưu chất, cần đặc biệt chú ý đến sự đồng nhất về tiêu chuẩn mặt bích. Tại Việt Nam, các nhà máy thường sử dụng hệ tiêu chuẩn JIS của Nhật Bản hoặc ANSI của Mỹ. Việc lắp nhầm mặt bích JIS 10K vào hệ thống ANSI 150 sẽ dẫn đến lệch tâm lỗ bulong, gây ứng suất lên mặt kính và dẫn đến nứt vỡ sau một thời gian vận hành.
Ngoài ra, vị trí lắp đặt nên là nơi có đủ ánh sáng hoặc lắp thêm bộ đèn chiếu sáng chuyên dụng cho kính soi dòng (Sight glass light) nếu lắp trong hầm hoặc khu vực tối.
Kinh nghiệm thực tế: Trong một dự án cung cấp cho nhà máy dệt tại Đồng Nai, chúng tôi ghi nhận trường hợp mặt kính bị mờ đục chỉ sau 1 tháng sử dụng. Nguyên nhân là do lưu chất có tính kiềm cao ăn mòn bề mặt thủy tinh. Giải pháp lúc đó là thay thế sang loại kính có lót thêm tấm bảo vệ Mica hoặc sử dụng vật liệu thủy tinh thạch anh chuyên dụng.
Sự cố thường gặp và cách xử lý
- Mặt kính bị mờ/bám bẩn: Do tạp chất trong lưu chất lắng đọng. Cần tháo ra vệ sinh định kỳ hoặc lắp thêm lọc y (Y-strainer) phía trước.
- Rò rỉ ở phần gioăng: Thường do bulong siết không đều tay hoặc gioăng bị lão hóa nhiệt. Cần siết đối xứng các bulong và thay gioăng định kỳ.
- Kính bị nứt: Do sốc nhiệt hoặc áp suất vượt ngưỡng PN16/PN25 của thiết bị. Cần kiểm tra lại thông số vận hành thực tế so với thiết kế.
Câu hỏi thường gặp (FAQ)
1. Kính soi dòng chảy có lắp đứng được không?
Có, hầu hết các loại kính soi dòng đều lắp được cả phương ngang và phương đứng. Tuy nhiên, với loại có lá lật, nếu lắp đứng thì dòng chảy phải đi từ dưới lên để lá lật hoạt động đúng.
2. Làm sao để phân biệt kính Borosilicate và kính thông thường?
Kính Borosilicate thường có độ trong suốt cao hơn, khi nhìn nghiêng không có sắc xanh lá cây đậm như kính thường và có khả năng chịu nhiệt độ lên tới 280-300 độ C.
3. Có cần bảo trì kính soi dòng không?
Rất cần thiết. Nên kiểm tra định kỳ độ trong của kính và tình trạng của các bulong siết để tránh hiện tượng rò rỉ bất ngờ gây mất an toàn lao động.
Hy vọng những chia sẻ kỹ thuật trên đây giúp bạn có cái nhìn tổng quan và chính xác hơn về dòng thiết bị này. Tại TBCNSG, chúng tôi luôn ưu tiên tư vấn dựa trên thông số kỹ thuật thực tế của từng nhà máy để đảm bảo thiết bị vận hành bền bỉ nhất. Nếu bạn đang gặp khó khăn trong việc lựa chọn vật liệu hay tiêu chuẩn kết nối, đừng ngần ngại tham khảo ý kiến từ những đơn vị có kinh nghiệm lâu năm trong ngành van và thiết bị đường ống.
