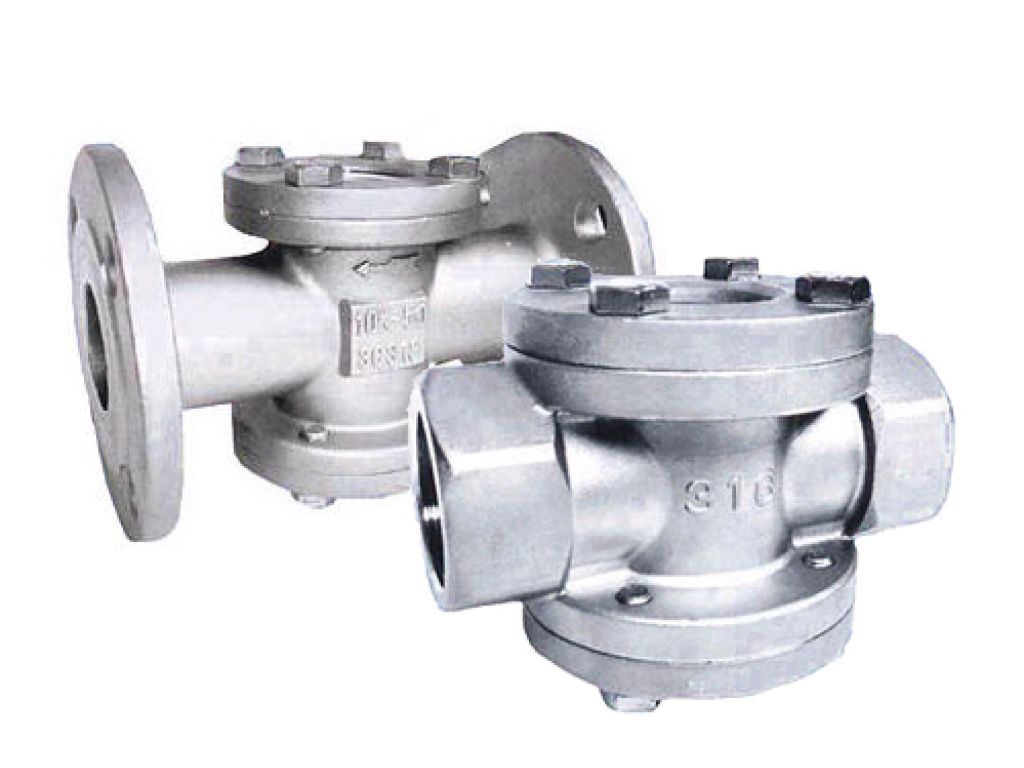

Kính quan sát dòng chảy Haitima 2055 nối bích tiêu chuẩn DIN JIS ANSI

Kính quan sát dòng chảy Haitima 2055 là thiết bị kỹ thuật chuyên dụng được lắp đặt trên các hệ thống đường ống công nghiệp nhằm mục đích kiểm tra trực quan trạng thái vận hành của lưu chất. Sản phẩm này cho phép kỹ thuật viên quan sát màu sắc, độ trong, tốc độ dòng chảy hoặc phát hiện sự hiện diện của bọt khí, tạp chất trong đường ống mà không cần ngắt hệ thống. Model 2055 của Haitima thường được sử dụng thay thế cho các dòng kính quan sát kém chất lượng hoặc các dòng không có cánh chỉ báo (indicator), giúp tối ưu hóa khả năng giám sát trong các nhà máy hóa chất, thực phẩm, dệt nhuộm và xử lý nước thải.

Tổng quan về thương hiệu Haitima và Model 2055

Haitima là một trong những thương hiệu sản xuất van và thiết bị đường ống hàng đầu tại Đài Loan với hơn 30 năm kinh nghiệm. Các sản phẩm của Haitima nổi tiếng toàn cầu nhờ quy trình sản xuất nghiêm ngặt, đạt chứng nhận ISO 9001 và các tiêu chuẩn an toàn quốc tế. Đặc điểm nổi bật của thương hiệu này là ứng dụng công nghệ Investment casting (đúc mẫu chảy), giúp bề mặt sản phẩm đạt độ tinh xảo cao, kích thước chính xác và hạn chế tối đa các khuyết tật đúc như rỗ khí hay nứt ngầm.

Model Haitima 2055 thuộc dòng Flanged End Sight Glass, được thiết kế với hai mặt bích chắc chắn, đáp ứng đa dạng các tiêu chuẩn kết nối phổ biến như PN16, Class 150 và JIS 10K. Đây là dòng sản phẩm chiến lược mà Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) đã nhập khẩu và phân phối tại thị trường Việt Nam trong nhiều năm qua. Qua thực tế triển khai, chúng tôi nhận thấy đây là dòng sản phẩm có sự cân bằng hoàn hảo giữa hiệu suất vận hành và chi phí đầu tư.

Thông số kỹ thuật chi tiết kính quan sát dòng chảy Haitima 2055

Để giúp quý khách hàng và các kỹ sư có cái nhìn chính xác nhất về khả năng đáp ứng của thiết bị, TBCNSG xin cung cấp bảng thông số kỹ thuật chi tiết dựa trên datasheet chính thức từ nhà sản xuất:

Cấu tạo vật liệu chi tiết

Sự bền bỉ của Flanged End Sight Glass 2055 đến từ hệ thống vật liệu cao cấp, cho phép thiết bị làm việc trong các môi trường khắc nghiệt:

• Thân và nắp (Body & Cap): Tùy chọn các mác thép không gỉ như ASTM A351-CF3M (Inox 316L), CF8M (Inox 316), CF8 (Inox 304) hoặc thép carbon ASTM A216-WCB cho các ứng dụng dầu nóng, hơi nước.
• Kính quan sát (Glass): Sử dụng kính cường lực chịu nhiệt độ cao, độ trong suốt tuyệt đối giúp quan sát rõ nét.
• Gioăng làm kín (Gasket): PTFE (Teflon) chịu hóa chất và nhiệt độ lên đến 200°C, đảm bảo không rò rỉ lưu chất ra môi trường.
• Cánh chỉ báo (Indicator): Chế tạo từ CF8/CF8M, giúp nhận diện dòng chảy dễ dàng ngay cả khi lưu chất trong suốt.
• Bulong (Bolt): Thép không gỉ SUS 304 hoặc thép carbon cường độ cao.

Đánh giá chuyên môn và kinh nghiệm thực tế từ TBCNSG

Tại TBCNSG, chúng tôi không chỉ bán sản phẩm mà còn cung cấp giải pháp kỹ thuật. Trong suốt hơn một thập kỷ qua, model Haitima 2055 đã được chúng tôi cung cấp cho hàng trăm dự án lớn nhỏ. Một ví dụ điển hình là hệ thống xử lý nước thải tập trung tại một Khu công nghiệp lớn ở Bình Dương. Tại đây, lưu chất chứa nhiều hóa chất ăn mòn và có nhiệt độ dao động quanh mức 80-100°C. Việc lắp đặt Kính Quan Sát Dòng Chảy Haitima 2055 với thân CF8M và gioăng PTFE đã giúp chủ đầu tư giám sát hiệu quả quá trình tách lọc mà không gặp phải tình trạng mờ kính hay ăn mòn thân van.

Theo quan điểm kỹ thuật của chúng tôi, điểm mạnh nhất của model 2055 so với các dòng giá rẻ trên thị trường chính là tiêu chuẩn Face to Face DIN 3202 Part1-F1. Điều này cực kỳ quan trọng khi bảo trì hoặc thay thế, vì nó đảm bảo tính lắp lẫn hoàn hảo với các hệ thống đường ống tiêu chuẩn châu Âu mà không cần phải cắt hàn lại ống. Phản hồi từ phía các nhà thầu cơ điện luôn đánh giá cao độ hoàn thiện bề mặt của Haitima, giúp việc lắp đặt trở nên chuyên nghiệp và thẩm mỹ hơn.

Nếu bạn đang thắc mắc Kính Quan Sát Dòng Chảy là gì ? và tại sao nó lại quan trọng, thì hãy hình dung nó như một "cửa sổ tâm hồn" của hệ thống ống dẫn. Thiếu nó, kỹ thuật viên hoàn toàn mù tịt về những gì đang diễn ra bên trong, dẫn đến nguy cơ hỏng hóc máy bơm hoặc tắc nghẽn đường ống mà không biết nguyên nhân.

Bản vẽ kỹ thuật và kích thước lắp đặt

Việc nắm rõ kích thước hình học giúp các kỹ sư thiết kế layout đường ống chính xác. Model 2055 tuân thủ nghiêm ngặt các thông số về đường kính ngoài mặt bích, khoảng cách tâm lỗ bulong và chiều dài tổng thể. Đối với các size từ DN15 đến DN200, độ dày của kính cũng được tính toán để chịu được áp suất định mức PN16 hoặc Class 150 mà không bị biến dạng.

TBCNSG hỗ trợ cung cấp bản vẽ CAD và 3D cho model này để quý khách hàng tích hợp vào bản vẽ thiết kế hệ thống. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng tư vấn về việc lựa chọn tiêu chuẩn mặt bích (JIS, ANSI hay DIN) sao cho phù hợp với các thiết bị ngoại vi hiện có trong nhà máy.

Hướng dẫn lắp đặt và bảo trì đúng cách

Để Sight Glass hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ các bước sau:

• Kiểm tra trước khi lắp: Đảm bảo kính không bị trầy xước hoặc nứt vỡ trong quá trình vận chuyển. Kiểm tra bề mặt bích của đường ống phải sạch sẽ và phẳng.
• Vị trí lắp đặt: Có thể lắp đứng hoặc nằm ngang. Tuy nhiên, nếu lắp đứng, dòng chảy nên đi từ dưới lên để đảm bảo lưu chất đi đầy ống, giúp việc quan sát qua kính chính xác nhất.
• Sử dụng gioăng đệm: Luôn sử dụng gioăng đệm phù hợp (thường là PTFE hoặc cao cao su chịu nhiệt) giữa mặt bích kính quan sát và mặt bích đường ống.
• Bảo trì định kỳ: Sau một thời gian vận hành, nếu kính bị bám bẩn hoặc mờ do lưu chất, cần tháo nắp (Cap) để vệ sinh mặt kính. Nhờ thiết kế Investment casting, việc tháo lắp model 2055 rất dễ dàng và không gây kẹt bulong.

So sánh Haitima 2055 với các dòng kính quan sát thông thường

Trên thị trường hiện nay có nhiều loại kính quan sát dạng hàn hoặc dạng ren giá rẻ. Tuy nhiên, Haitima 2055 vượt trội hơn hẳn nhờ:

• Khả năng chịu áp: Trong khi các dòng phổ thông chỉ chịu được 5-10 bar, Haitima 2055 chịu được tới 16 bar (PN16) hoặc hơn tùy theo tiêu chuẩn mặt bích.
• Độ bền vật liệu: Thân van đúc dày dặn, mác thép chuẩn ASTM giúp chống ăn mòn hóa học tốt hơn các dòng thép pha tạp chất.
• Tính minh bạch: Kính cường lực của Haitima có độ tinh khiết cao, không bị ố vàng theo thời gian dưới tác động của nhiệt độ.

Phụ kiện tương thích và tài liệu Datasheet

Khi mua sản phẩm tại TBCNSG, chúng tôi cung cấp đầy đủ các phụ kiện đi kèm để quý khách có thể lắp đặt ngay lập tức:

• Mặt bích thép hoặc inox tiêu chuẩn tương ứng.
• Bộ bulong, đai ốc, vòng đệm inox 304/316.
• Gioăng PTFE dự phòng.

Quý khách có thể tải xuống Datasheet Kính quan sát Haitima 2055 trực tiếp từ website của chúng tôi hoặc liên hệ bộ phận kỹ thuật để nhận tài liệu chi tiết nhất bao gồm biểu đồ áp suất - nhiệt độ (P-T Ratings).

Tại sao nên mua Haitima 2055 tại TBCNSG?

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn là đối tác tin cậy của hãng Haitima tại Việt Nam. Chúng tôi cam kết:

• Hàng chính hãng 100%: Đầy đủ chứng chỉ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng).
• Kho hàng sẵn có: Đầy đủ các size từ DN15 đến DN200 tại kho TP. Hồ Chí Minh và các chi nhánh.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tư vấn giải pháp, thay thế lắp đặt tận nơi cho các nhà máy nếu có yêu cầu.
• Bảo hành dài hạn: Chính sách bảo hành 12-18 tháng theo tiêu chuẩn nhà sản xuất.
• Giao hàng toàn quốc: Hỗ trợ vận chuyển nhanh chóng đến các khu vực trọng điểm như Hải Phòng, Đà Nẵng, Vũng Tàu, Đồng Nai...

Yêu cầu báo giá kính quan sát dòng chảy Haitima 2055

Để nhận được báo giá cạnh tranh nhất cho model 2055, quý khách vui lòng cung cấp các thông tin sau cho bộ phận kinh doanh của TBCNSG:

• Kích thước đường ống (DN hoặc Inch).
• Vật liệu thân (Inox 304, 316 hay Thép).
• Tiêu chuẩn mặt bích (JIS 10K, ANSI 150, PN16).
• Số lượng cần mua.

Chúng tôi sẽ phản hồi báo giá trong vòng 30 phút làm việc với mức chiết khấu hấp dẫn cho các đơn vị thầu và đại lý.
