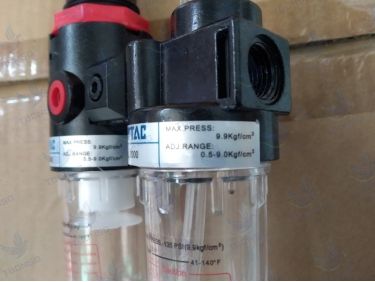

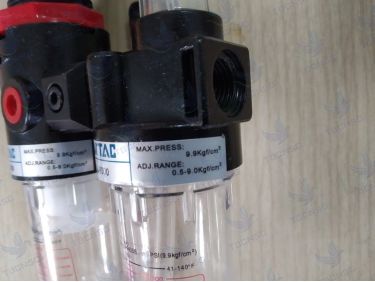

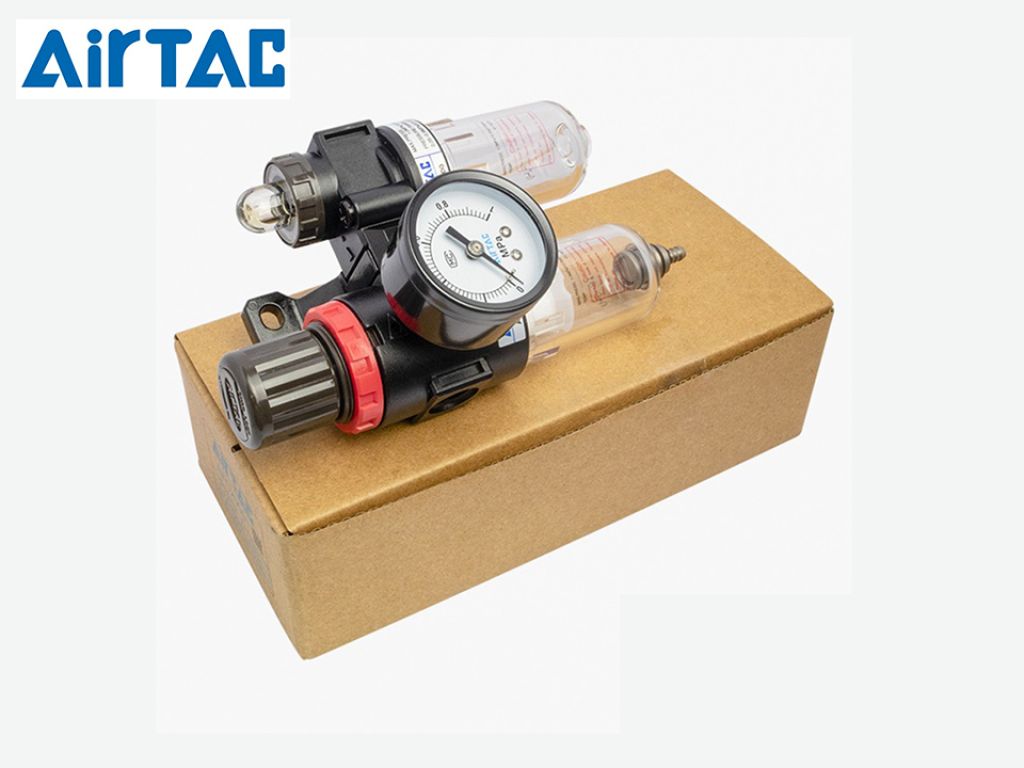

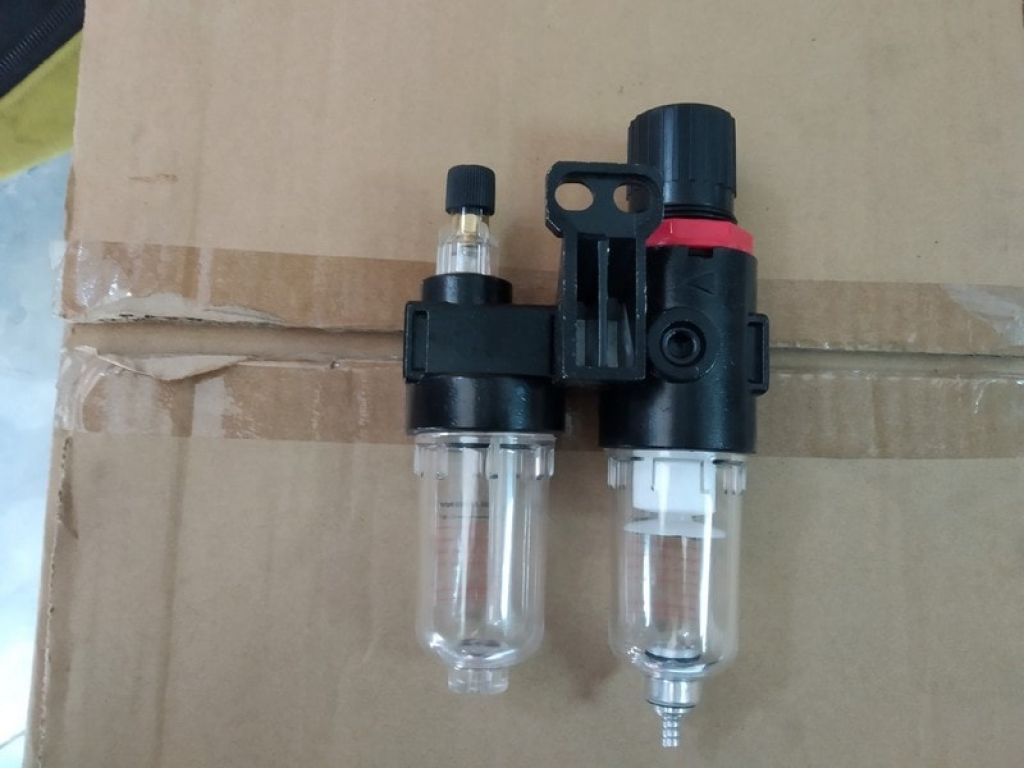

Bộ Lọc Đôi Khí Nén Airtac AFC2000

Trong các hệ thống tự động hóa và khí nén hiện đại, chất lượng khí nén đầu vào là yếu tố then chốt quyết định tuổi thọ và hiệu suất của toàn bộ hệ thống. Bộ lọc đôi khí nén Airtac AFC2000, với thiết kế tích hợp "3 trong 1", là giải pháp xử lý khí tối ưu được hàng ngàn kỹ sư và nhà thầu tin dùng. Bài viết này từ Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn sẽ cung cấp cái nhìn toàn diện nhất về sản phẩm này.

Tổng quan về bộ lọc đôi khí nén Airtac AFC2000 (Series AFC)

Airtac là một thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị khí nén, nổi tiếng với chất lượng ổn định và giá thành cạnh tranh. Bộ lọc đôi (hay còn gọi là bộ lọc điều áp kết hợp tra dầu) AFC2000 thuộc Series AFC, là tổ hợp hoàn chỉnh bao gồm ba bộ phận chính: lọc khí, điều chỉnh áp suất và tra dầu bôi trơn. Với kích thước nhỏ gọn, thiết kế thông minh và cổng kết nối ren 1/4", AFC2000 là lựa chọn lý tưởng cho các máy móc công nghiệp vừa và nhỏ.

Thông số kỹ thuật chi tiết của Airtac AFC2000

Việc nắm rõ thông số kỹ thuật giúp kỹ sư lựa chọn đúng thiết bị, đảm bảo tính tương thích cho hệ thống.

Bảng dữ liệu kỹ thuật (Technical Data)

• Hãng sản xuất: Airtac

• Model: AFC2000

• Cỡ ren kết nối (Port Size): 1/4"

• Chất liệu vỏ: Hợp kim nhôm

• Chất liệu bình chứa: Nhựa kỹ thuật trong suốt (Polycarbonate), có vỏ bảo vệ kim loại tùy chọn.

• Áp suất tối đa: 9.5 kg/cm² (9.5 bar)

• Áp suất vận hành: 0.5 - 8.5 kg/cm²

• Nhiệt độ vận hành: 5°C đến 60°C

• Độ nhạy điều áp: ±0.1 kg/cm²

• Dung tích bình chứa nước: 15 cm³

• Dung tích bình chứa dầu: 25 cm³

• Lưu lượng khí tối đa (ở áp suất 5 bar): Khoảng 1500 L/phút.

• Kiểu xả nước: Xả tay (Manual) hoặc tự động (Auto Drain) tùy phiên bản.

Bản vẽ kích thước và sơ đồ cổng kết nối (Port Size 1/4")

Airtac AFC2000 có thiết kế dạng khối, các cổng vào (IN) và ra (OUT) được bố trí trên cùng một mặt phẳng, thuận tiện cho việc lắp đặt trên panel hoặc kết nối trực tiếp với ống dẫn khí.

Ý nghĩa mã đặt hàng (Ordering Code): AFC2000, AFC2000-C1

• AFC2000: Mã tiêu chuẩn, thường đi kèm cốc lọc và cốc dầu bằng nhựa PC trong suốt, có vỏ chắn kim loại, xả nước bằng tay.

• AFC2000-C1: Biến thể tương tự nhưng có thêm đồng hồ đo áp suất gắn trên bộ điều chỉnh áp.

• AFC2000-10: Phiên bản có cỡ ren 3/8" cho nhu cầu lưu lượng lớn hơn.

• Các ký tự bổ sung có thể kèm theo như: -D (xả tự động), -M (cốc lọc có vỏ bảo vệ kim loại).

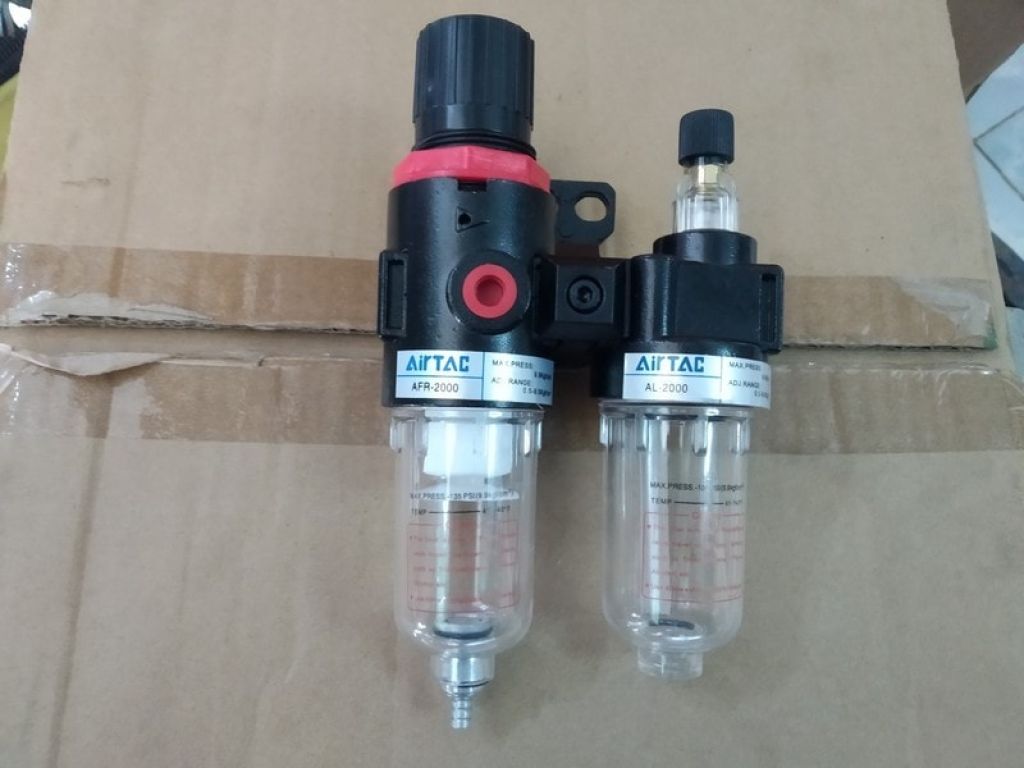

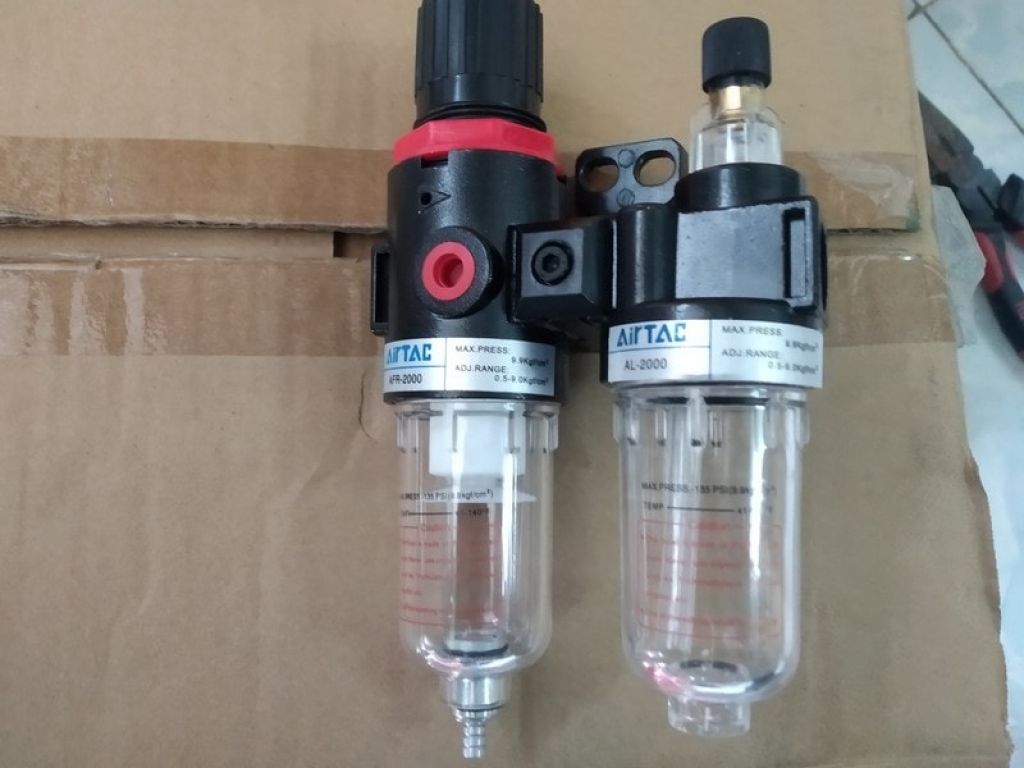

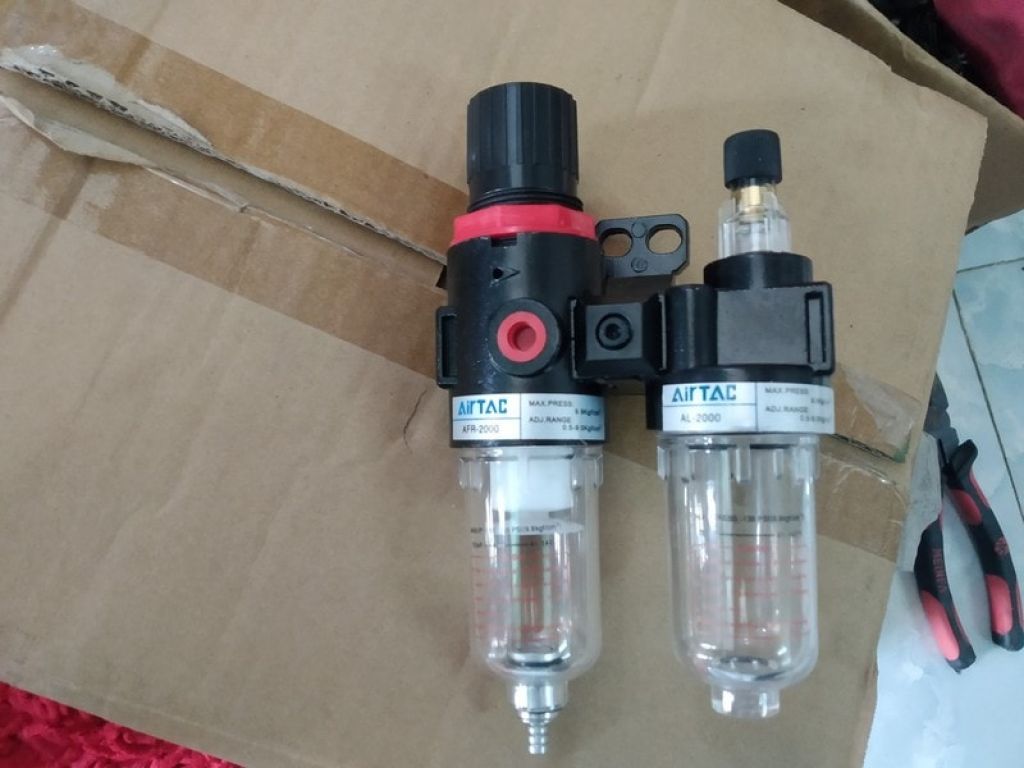

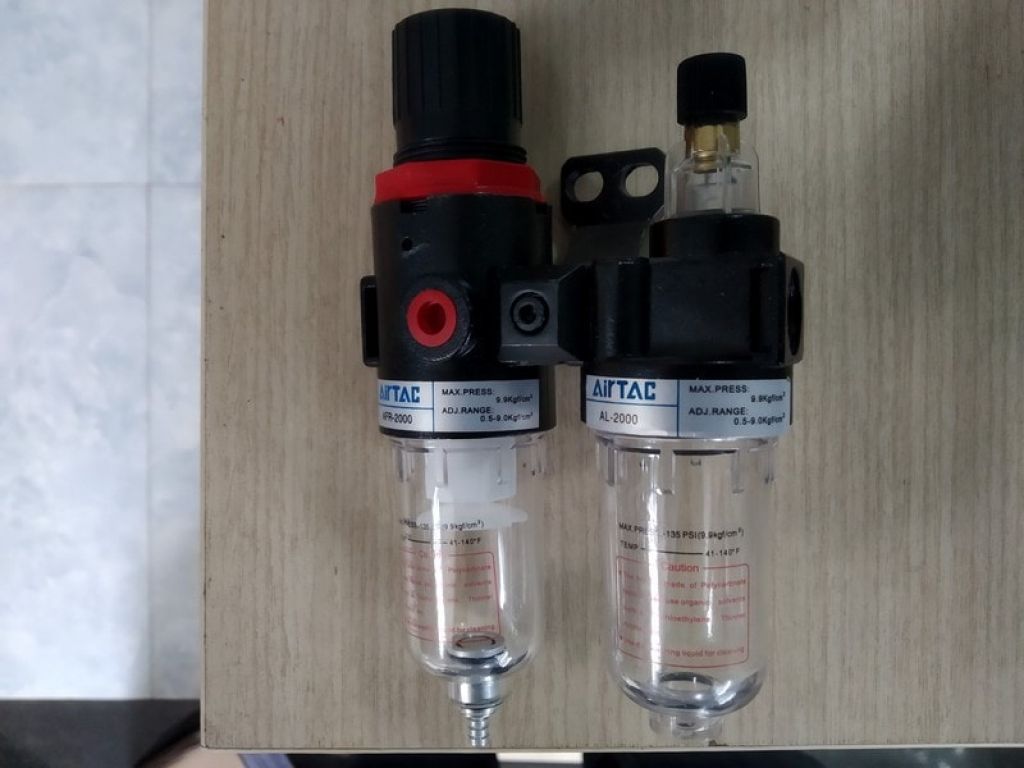

Cấu tạo và nguyên lý hoạt động "3 trong 1"

Điểm mạnh của dòng sản phẩm này là sự tích hợp hoàn hảo của ba chức năng trong một khối thống nhất.

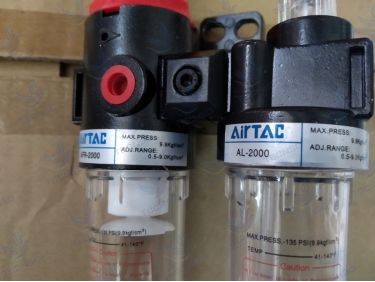

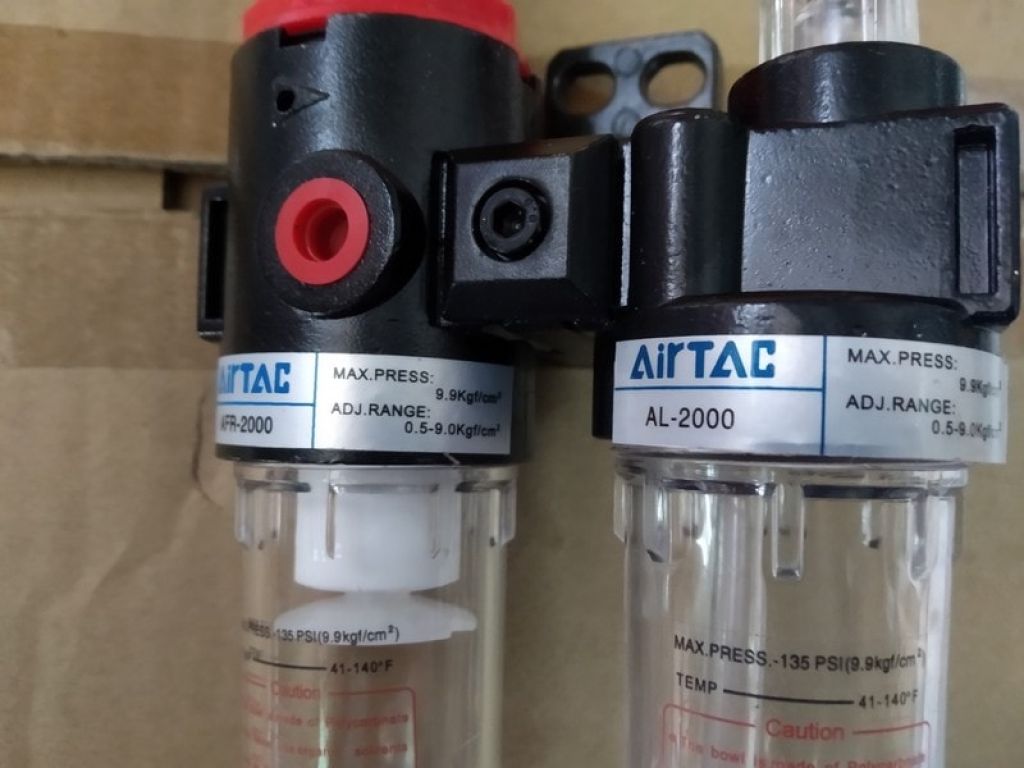

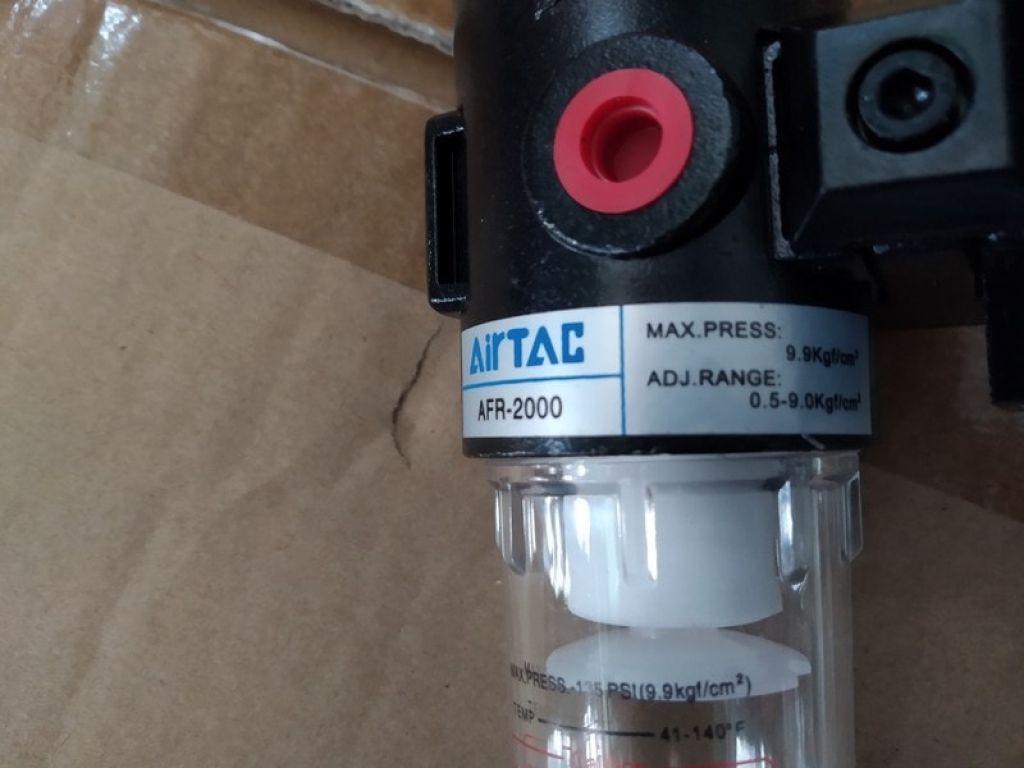

Cụm lọc và điều áp AFR2000 (Filter & Regulator)

Đây là phần tử đầu tiên mà khí nén đi qua. Khí nén từ máy nén khí sẽ được lọc sạch bụi bẩn, hơi nước và tạp chất nhờ lõi lọc. Tiếp theo, bộ điều chỉnh áp suất (regulator) sẽ giúp ổn định áp suất đầu ra ở mức mong muốn, bất chấp sự dao động của áp suất nguồn, nhờ cơ chế van màng cân bằng với lực lò xo.

Cụm tra dầu bôi trơn AL2000 (Lubricator)

Sau khi được lọc sạch và điều áp, dòng khí đi vào cụm tra dầu. Nhờ nguyên lý Venturi, một lượng dầu bôi trơn được hút từ bình chứa và hòa trộn vào dòng khí dưới dạng sương mù. Lượng dầu này có thể điều chỉnh được, giúp bôi trơn hiệu quả cho các van khí, xi lanh và các thiết bị chấp hành phía sau.

Cơ chế tách nước và xả nước (Manual, Semi-auto, Auto Drain)

Bộ lọc sử dụng nguyên lý ly tâm để tách nước và tạp chất nặng, chúng rơi xuống đáy bình chứa.

• Xả tay (Manual): Người dùng cần vặn ốc xả ở đáy bình để xả nước thủ công.

• Tự động (Auto Drain): Nước sẽ tự động được xả ra ngoài khi đạt một mức nhất định mà không cần tác động của con người, rất phù hợp với các hệ thống vận hành liên tục.

Ưu điểm nổi bật của bộ lọc khí Airtac AFC2000 trong phân khúc B2B

Khả năng lọc tinh và bảo vệ thiết bị chấp hành

Airtac AFC2000 có khả năng lọc các hạt bụi có kích thước siêu nhỏ, loại bỏ hơi ẩm hiệu quả, đảm bảo nguồn khí sạch và khô. Điều này giúp các bộ phận chính xác như van điện từ, xi lanh không bị kẹt, han gỉ, từ đó kéo dài tuổi thọ thiết bị.

Thiết kế nhỏ gọn, vật liệu chịu lực cao

So với việc lắp rời ba bộ phận riêng lẻ, AFC2000 tích hợp thành một khối duy nhất giúp tiết kiệm đáng kể không gian lắp đặt trên tủ điện, máy móc. Vỏ hợp kim nhôm được gia công chính xác, chịu được áp lực và va đập tốt trong môi trường công nghiệp.

Độ bền vận hành và khả năng thay thế linh kiện linh hoạt

Các chi tiết như màng điều áp, lõi lọc, cốc lọc đều là những phụ kiện phổ biến, dễ dàng thay thế khi cần bảo trì. Điều này giúp doanh nghiệp giảm thiểu thời gian ngừng máy và chi phí sửa chữa.

Ứng dụng thực tế của Airtac AFC2000 trong các ngành công nghiệp

Hệ thống khí nén trong cơ khí chế tạo và CNC

Trong các máy CNC, máy chấn, máy dập, hệ thống kẹp phôi, thổi chip hoặc vận hành xy lanh phụ trợ đều cần nguồn khí ổn định. AFC2000 đảm bảo áp suất không đổi và khí sạch, giúp các thao tác diễn ra chính xác.

Ngành đóng gói thực phẩm và dược phẩm

Mặc dù không phải là bộ lọc vô trùng, AFC2000 đóng vai trò quan trọng trong việc loại bỏ nước và dầu thừa trong khí nén, tránh làm nhiễm bẩn sản phẩm trong các máy chiết rót, máy hàn miệng túi.

Ứng dụng trong gara ô tô và xưởng sản xuất quy mô vừa

Các thiết bị như súng xiết bu lông, máy bơm mỡ, máy phun sơn, súng thổi khí tại các gara hoặc xưởng mộc, xưởng cơ khí nhỏ thường được kết nối với bộ lọc đôi AFC2000 để bảo vệ thiết bị và nâng cao chất lượng công việc.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật cho kỹ sư

Sơ đồ lắp đặt tiêu chuẩn trong hệ thống khí nén (IN - OUT)

• Chiều dòng khí: Luôn đảm bảo chiều mũi tên trên thân sản phẩm chỉ đúng hướng dòng khí đi. Cổng IN nối với nguồn khí từ máy nén, cổng OUT nối với van hoặc thiết bị sử dụng.

• Vị trí lắp đặt: Nên lắp bộ lọc ở vị trí thẳng đứng (cốc lọc hướng xuống dưới) để cơ chế xả nước hoạt động hiệu quả nhất.

Cách điều chỉnh áp suất và lưu lượng dầu bôi trơn tối ưu

• Điều chỉnh áp suất: Kéo núm xoay lên, xoay theo chiều kim đồng hồ để tăng áp, ngược chiều kim đồng hồ để giảm áp. Sau khi đạt áp suất mong muốn, ấn núm xuống để khóa. Quan sát đồng hồ đo để căn chỉnh chính xác.

• Điều chỉnh lượng dầu: Dùng tua vít điều chỉnh vít trên đỉnh cụm tra dầu. Thông thường, nên chỉnh ở mức 1-2 giọt dầu cho mỗi 1000 lít khí (quan sát qua cốc nhỏ giọt).

Quy trình vệ sinh lõi lọc và bảo dưỡng định kỳ

1. Ngắt nguồn khí và xả áp suất trong bình chứa.

2. Dùng cờ lê tháo bình lọc và bình dầu ra khỏi thân van.

3. Vệ sinh lõi lọc bằng khí nén thổi ngược chiều (hoặc thay mới nếu quá bẩn).

4. Vệ sinh sạch sẽ cốc lọc và cốc dầu, kiểm tra các gioăng làm kín.

5. Lắp ráp lại và kiểm tra rò rỉ.

6. Kiểm tra và xả nước hàng ngày (nếu là loại xả tay). Thay dầu bôi trơn định kỳ bằng loại dầu chuyên dụng (ISO VG32).

Cách phân biệt bộ lọc Airtac AFC2000 chính hãng và hàng giả (Fake)

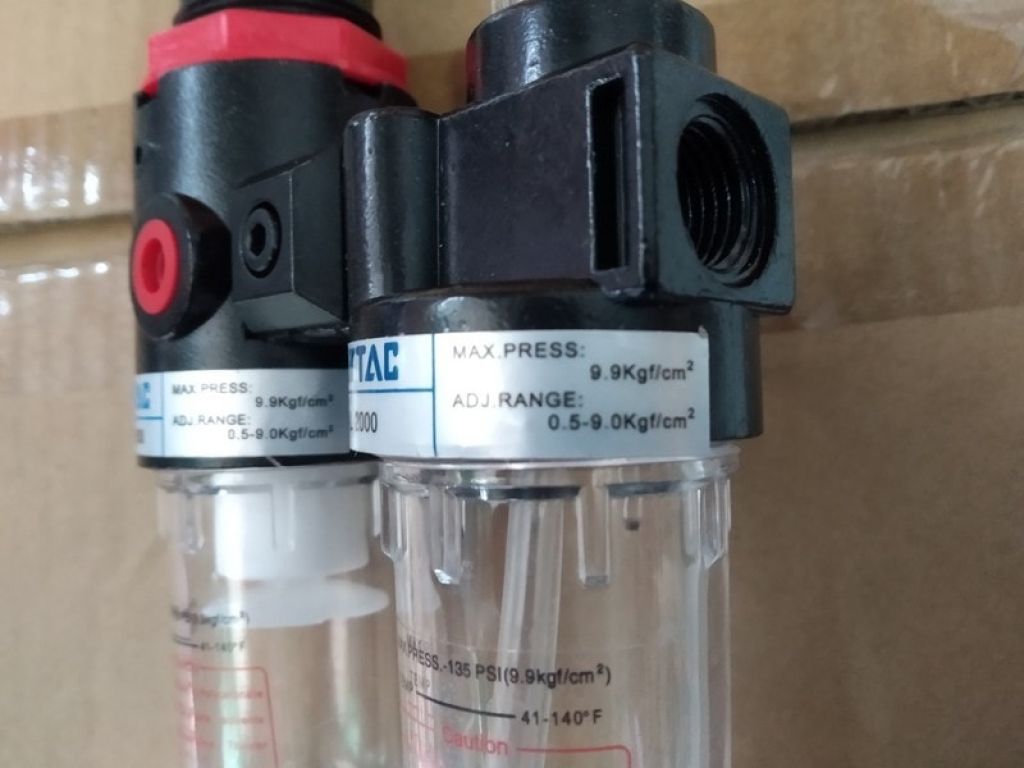

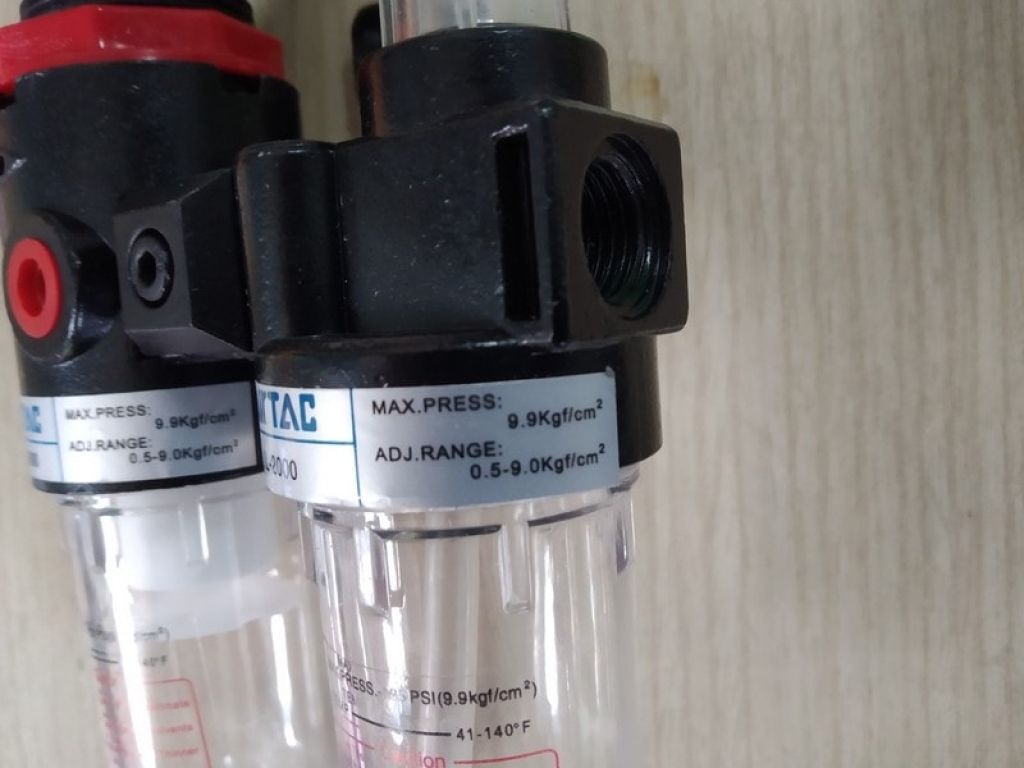

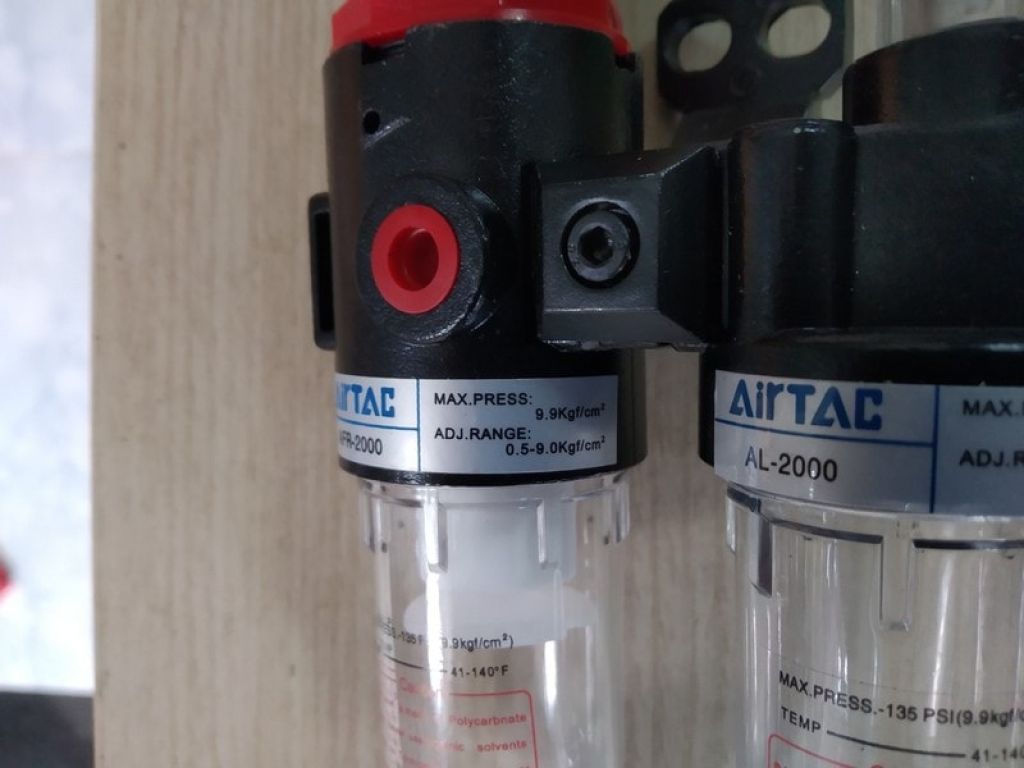

Kiểm tra tem nhãn, logo và độ sắc nét cơ khí

• Logo & Tem nhãn: Hàng chính hãng có logo Airtac được in chìm hoặc dập nổi sắc sảo, rõ ràng. Tem nhãn thông số được in bằng công nghệ cao, khó bong tróc.

• Bề mặt cơ khí: Sản phẩm thật có bề mặt nhôm nhẵn bóng, các góc cạnh được gia công tỉ mỉ, không có ba via. Hàng giả thường có bề mặt thô ráp, sơn phủ không đều.

Nhận diện qua cấu tạo bình lọc và màu sắc phụ kiện

• Chất liệu bình lọc: Bình lọc chính hãng làm bằng nhựa PC trong suốt, có độ bền cơ học cao, khó bị ố vàng theo thời gian.

• Màu sắc phụ kiện: Các chi tiết như núm xoay điều áp, nút xả nước của Airtac chính hãng có màu sắc đồng nhất, tươi sáng. Chữ ký hiệu trên thân được đúc liền khối.
