Nhiều kỹ thuật viên vận hành hệ thống cấp nước tại các tòa nhà hay nhà máy ở TP.HCM thường gặp phải tình trạng máy bơm chạy - ngắt liên tục (short-cycling). Tiếng rơ-le nhảy lạch cạch không chỉ gây khó chịu mà còn là "án tử" cho tuổi thọ của động cơ và làm rung lắc toàn bộ hệ thống đường ống. Nguyên nhân cốt lõi thường nằm ở việc hiểu sai hoặc thiết lập không đúng thông số của bình tích năng lượng. Về bản chất, đây là một thiết bị lưu trữ năng lượng dưới dạng áp suất, đóng vai trò như một "phổi" điều hòa, giúp hấp thụ các cú sốc áp suất và duy trì lưu lượng ổn định khi nhu cầu sử dụng thay đổi đột ngột.
Việc hiểu rõ cơ chế hoạt động của thiết bị này không chỉ giúp bảo vệ máy bơm khỏi tình trạng quá nhiệt mà còn ngăn chặn hiện tượng búa nước (water hammer) - tác nhân chính gây vỡ đường ống hoặc hỏng van. Một hệ thống được tính toán đúng dung tích và áp suất khí bù sẽ giúp giảm tần suất khởi động bơm tới 60-80%, từ đó tiết kiệm điện năng đáng kể và kéo dài chu kỳ bảo trì thiết bị.
Bản chất và nguyên lý hoạt động của bình tích năng

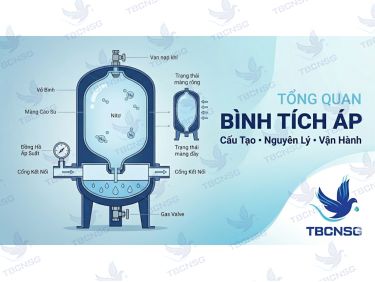

Bình tích áp hoạt động dựa trên nguyên lý nén khí để tích trữ năng lượng. Theo định luật Boyle-Mariotte, ở nhiệt độ không đổi, tích của áp suất và thể tích của một khối lượng khí xác định là một hằng số. Trong cấu tạo của thiết bị, phần khí nén (thường là Nitơ hoặc không khí) đóng vai trò như một lò xo thủy lực.
Khi máy bơm hoạt động, nước được đẩy vào trong bình, ép phần ruột bình (membrane/bladder) giãn ra và nén phần khí xung quanh lại. Khi đạt đến áp suất ngắt (Cut-out), bơm dừng lại. Lúc này, áp suất khí nén sẽ đẩy nước ngược ra hệ thống khi có người mở vòi, giúp duy trì áp lực mà không cần kích hoạt bơm ngay lập tức. Chỉ khi áp suất giảm xuống mức tối thiểu (Cut-in), máy bơm mới bắt đầu chu kỳ mới.

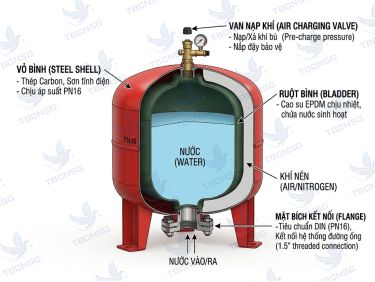

Cấu tạo kỹ thuật tiêu chuẩn
Một thiết bị tích áp tiêu chuẩn thường bao gồm các thành phần chính sau:
- Vỏ bình: Thường làm bằng thép carbon sơn tĩnh điện hoặc inox (cho môi trường thực phẩm, hóa chất). Vỏ bình phải chịu được áp suất làm việc theo tiêu chuẩn như PN10, PN16 hoặc PN25.
- Ruột bình (Bladder/Diaphragm): Đây là bộ phận quan trọng nhất, ngăn cách giữa nước và khí. Vật liệu phổ biến là cao su EPDM (chịu nhiệt, dùng cho nước sinh hoạt) hoặc Butyl (chống thấm khí tốt).
- Mặt bích: Kết nối bình với hệ thống đường ống, thường tuân theo tiêu chuẩn JIS, ANSI hoặc DIN.
- Van nạp khí: Nằm ở phía trên hoặc bên hông bình, dùng để nạp hoặc xả khí bù (Pre-charge pressure).
Một sai lầm cực kỳ phổ biến trong vận hành là không kiểm tra áp suất khí bù định kỳ. Nếu áp suất khí nén (pre-charge) quá cao, nước không thể vào bình, khiến bình mất tác dụng. Ngược lại, nếu áp suất khí quá thấp, ruột bình sẽ bị giãn quá mức và cọ xát vào thành vỏ kim loại, dẫn đến rách ruột chỉ sau vài tháng sử dụng. Quy tắc vàng là: Áp suất khí bù phải thấp hơn áp suất khởi động của bơm khoảng 0.2 bar (2 psi).
Phân loại và định hướng lựa chọn thực tế
Việc lựa chọn Bình tích áp không chỉ dựa vào dung tích (lít) mà còn phụ thuộc vào môi trường vận hành và đặc tính hệ thống:
- Dòng bình ruột thay thế (Bladder type): Phổ biến trong các hệ thống tăng áp dân dụng và công nghiệp. Ưu điểm là khi ruột hỏng có thể thay thế dễ dàng, tiết kiệm chi phí.
- Dòng bình màng cố định (Diaphragm type): Thường có độ bền cao hơn, ít rò rỉ khí, thường dùng trong các hệ thống yêu cầu sự ổn định tuyệt đối và ít bảo trì.
- Vật liệu vỏ: Tại các khu vực gần biển hoặc môi trường hóa chất ở Đồng Nai, ưu tiên sử dụng vỏ Inox 304 để chống ăn mòn điện hóa. Với hệ thống PCCC thông thường, vỏ thép sơn tĩnh điện là lựa chọn tối ưu về kinh phí.
Để chọn đúng, hãy cân nhắc: Nếu dùng cho hệ thống nước nóng (năng lượng mặt trời, lò hơi), bắt buộc phải chọn loại ruột chịu nhiệt EPDM. Nếu dùng cho hệ thống bù áp PCCC, cần chọn loại có áp suất làm việc tối thiểu 10 bar đến 16 bar.
Ứng dụng phổ biến trong công nghiệp và dân dụng
Trong thực tế, Pressure Tank xuất hiện ở hầu hết các hệ thống liên quan đến chất lỏng:
- Hệ thống tăng áp (Booster System): Giữ áp lực nước ổn định tại các tầng cao của chung cư, khách sạn.
- Hệ thống PCCC: Duy trì áp trực trực tiếp trong đường ống, đảm bảo đầu phun sprinkler có áp lực ngay khi có sự cố trước khi bơm chính khởi động.
- Chống va đập thủy lực: Lắp đặt tại các đoạn cua hoặc cuối đường ống dài để hấp thụ xung lực khi đóng van đột ngột.
| Thông số | Hệ dân dụng | Hệ công nghiệp/PCCC |
|---|---|---|
| Dung tích phổ biến | 24L - 100L | 200L - 2000L |
| Áp suất làm việc | 6 bar - 8 bar | 10 bar - 16 bar - 25 bar |
| Vật liệu ruột | EPDM / Butyl | EPDM chịu nhiệt / Butyl cao cấp |
Sự cố thường gặp và cách xử lý
Tại TBCNSG, chúng tôi từng ghi nhận trường hợp một nhà máy tại Bình Dương bị hỏng liên tiếp 3 ruột bình trong vòng 1 năm. Sau khi kiểm tra, nguyên nhân không phải do chất lượng thiết bị mà do bề mặt trong của vỏ bình bị rỉ sét do nước lọt vào khoảng không giữa ruột và vỏ (do thủng ruột lần đầu không xử lý triệt để), tạo ra các cạnh sắc nhọn đâm thủng ruột mới.
Khi thấy máy bơm khởi động liên tục, hãy thực hiện kiểm tra nhanh: Nhấn vào kim van nạp khí. Nếu có nước phun ra từ van khí, chắc chắn ruột bình đã bị thủng. Nếu không có nước nhưng cũng không có khí, bạn chỉ cần nạp lại khí bù đúng thông số kỹ thuật.
Việc lắp đặt thiết bị tích áp cũng cần lưu ý vị trí. Nên đặt gần máy bơm, trên một mặt phẳng ổn định và có van xả đáy để thuận tiện cho việc bảo trì, vệ sinh định kỳ.
Câu hỏi thường gặp (FAQ)
1. Tại sao bình tích áp của tôi nhanh bị hết khí nén?
Có thể do van nạp khí bị hở hoặc ruột bình có vết châm kim nhỏ. Ngoài ra, sự thay đổi nhiệt độ môi trường cũng làm áp suất khí biến thiên. Nên kiểm tra định kỳ 3-6 tháng/lần.
2. Tôi có thể lắp 2 bình tích áp nhỏ thay vì 1 bình lớn không?
Hoàn toàn được. Tổng dung tích tích áp sẽ bằng tổng dung tích của các bình cộng lại. Việc lắp nhiều bình nhỏ đôi khi còn giúp hệ thống linh hoạt hơn khi cần bảo trì lẻ từng bình.
3. Làm sao để biết ruột bình làm bằng vật liệu gì?
Thông thường thông tin này được in trên nhãn mác (Nameplate) của bình hoặc dập nổi trực tiếp trên cổ ruột bình. EPDM thường có màu đen, chịu nhiệt tốt hơn Butyl.
Với kinh nghiệm nhiều năm trong việc tư vấn giải pháp hệ thống đường ống, TBCNSG nhận thấy rằng việc đầu tư đúng mức vào các thiết bị phụ trợ như bình tích áp không bao giờ là lãng phí. Nó là khoản bảo hiểm rẻ nhất cho máy bơm và toàn bộ hệ thống van, vòi phía sau. Nếu bạn cần tư vấn sâu hơn về cách tính toán dung tích dựa trên lưu lượng bơm (Q) và số lần khởi động tối đa (Z), các kỹ sư tại TBCNSG luôn sẵn sàng chia sẻ các bảng tính kỹ thuật chuẩn xác nhất.
