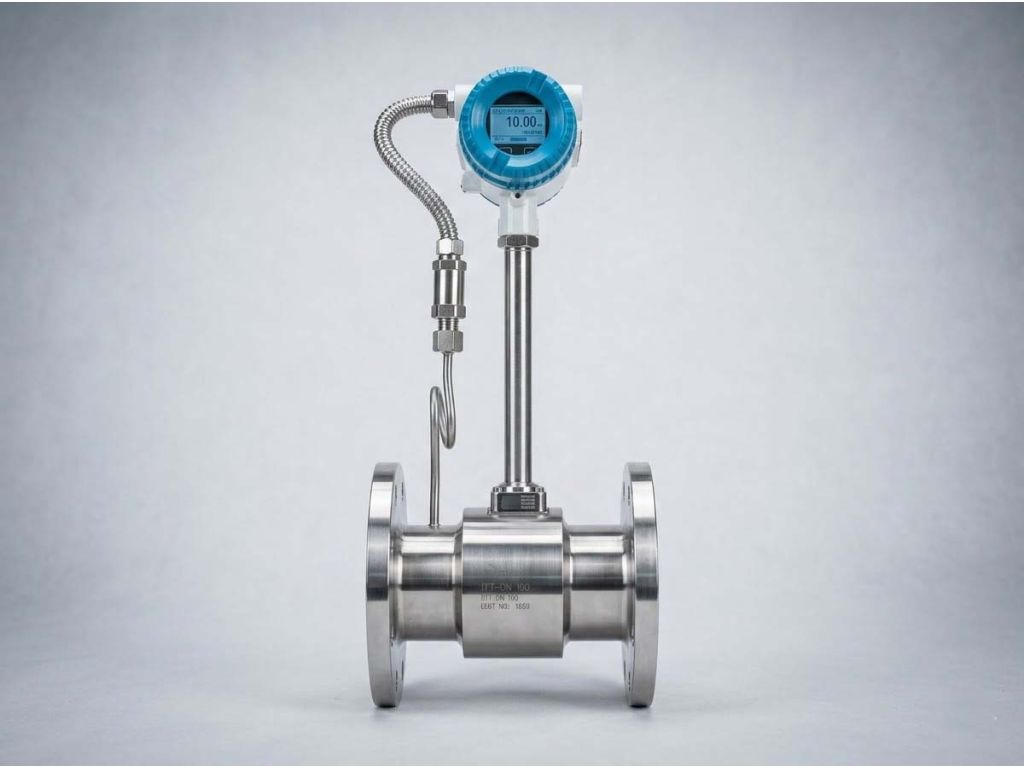

Đồng Hồ Đo Lưu Lượng Hơi Nóng Woteck WTYG

Trong các hệ thống công nghiệp hiện đại, đặc biệt là những nhà máy sử dụng năng lượng nhiệt, việc kiểm soát chính xác dòng hơi nóng (hơi bão hòa và hơi quá nhiệt) đóng vai trò then chốt trong việc tối ưu hiệu suất vận hành và giảm thiểu chi phí năng lượng. Đồng hồ đo lưu lượng hơi nóng không chỉ là thiết bị giám sát, mà còn là "bộ não" giúp các kỹ sư và nhà quản lý đưa ra quyết định dựa trên dữ liệu thực tế. Thấu hiểu nhu cầu đó, thương hiệu Woteck từ Đài Loan đã cho ra mắt dòng sản phẩm Woteck WTYG – một giải pháp đo lường hiệu suất cao, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong môi trường công nghiệp.

Bài viết này, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn sẽ cung cấp cho các kỹ sư, nhà thầu cơ điện (M&E) và các doanh nghiệp công nghiệp cái nhìn toàn diện nhất về dòng đồng hồ đo lưu lượng hơi nóng Woteck WTYG, từ thông số kỹ thuật, nguyên lý hoạt động cho đến ứng dụng thực tế và cách lựa chọn đơn vị cung cấp uy tín.

1. Giới thiệu tổng quan về đồng hồ đo lưu lượng hơi nóng Woteck WTYG

1.1. Thương hiệu Woteck (Taiwan) và uy tín trong ngành cơ điện

Woteck Instrument là một thương hiệu có tiếng trong lĩnh vực sản xuất thiết bị đo lường và kiểm soát quy trình tại Đài Loan. Với nhiều năm kinh nghiệm, Woteck đã khẳng định vị thế của mình trên thị trường quốc tế, bao gồm cả Việt Nam, nhờ vào chiến lược tập trung vào chất lượng sản phẩm, độ bền cao và giá thành cạnh tranh. Các sản phẩm của Woteck, từ đồng hồ đo lưu lượng, áp suất, nhiệt độ, đều được chế tạo theo tiêu chuẩn công nghệ tiên tiến, phù hợp với điều kiện vận hành khắc nghiệt của các nhà máy công nghiệp. Sự hiện diện của Woteck trong các bản vẽ thiết kế kỹ thuật (M&E) ngày càng phổ biến, cho thấy sự tin tưởng của các chủ đầu tư và nhà thầu vào thương hiệu này.

1.2. Vị trí của series WTYG trong hệ thống đo lường hơi (Steam flow meter)

Trong "gia đình" các sản phẩm đo lưu lượng của Woteck, series WTYG được định vị là dòng sản phẩm chuyên dụng cho môi trường hơi nóng và khí. Đây là một bước phát triển chuyên sâu, khác biệt so với các dòng đo lưu lượng chất lỏng thông thường. WTYG được thiết kế để giải quyết những thách thức đặc thù khi đo hơi nóng: nhiệt độ cao, áp suất dao động, sự thay đổi trạng thái vật lý. Nó không chỉ đơn thuần là một cảm biến dòng chảy, mà là một hệ thống đo lường thông minh, có khả năng tích hợp bù nhiệt độ và áp suất, cung cấp dữ liệu lưu lượng khối lượng (kg/h) hoặc năng lượng một cách chính xác nhất.

1.3. Tại sao doanh nghiệp B2B ưu tiên lựa chọn Woteck WTYG?

Các doanh nghiệp B2B, đặc biệt là những nhà máy sản xuất, luôn ưu tiên các giải pháp mang lại hiệu quả kinh tế và độ tin cậy cao. Woteck WTYG đáp ứng được các tiêu chí này nhờ:

• Độ chính xác cao: Sai số ±1.0% giúp việc kiểm soát chi phí năng lượng trở nên hiệu quả.

• Tính ổn định: Thiết kế không có bộ phận chuyển động giúp giảm thiểu rủi ro hỏng hóc, tăng tuổi thọ thiết bị.

• Tích hợp thông minh: Khả năng bù áp suất và nhiệt độ ngay trên đồng hồ giúp đơn giản hóa hệ thống và tăng độ chính xác.

• Chi phí tối ưu: So với các thương hiệu châu Âu hay Mỹ, Woteck WTYG là giải pháp mang lại hiệu suất tương đương với mức đầu tư hợp lý hơn, phù hợp với bài toán tài chính của nhiều doanh nghiệp tại Việt Nam.

2. Thông số kỹ thuật chi tiết của đồng hồ lưu lượng Woteck WTYG

Để lựa chọn và lắp đặt thiết bị một cách chính xác, việc hiểu rõ các thông số kỹ thuật là vô cùng quan trọng.

2.1. Bảng thông số kỹ thuật cơ bản (Vật liệu, kích cỡ, chuẩn kết nối)

• Model: WTYG (dành cho hơi nóng và khí)

• Thương hiệu: Woteck Instrument

• Xuất xứ: Đài Loan

• Vật liệu thân đo: Tiêu chuẩn là Inox SS304, có thể tùy chọn SS316 cho các ứng dụng yêu cầu chống ăn mòn cao hơn.

• Kích cỡ (DN): Dải đo đa dạng từ DN15 đến DN300, đáp ứng hầu hết các nhu cầu đo lường từ nhỏ đến lớn.

• Sai số: ±1.0% (tiêu chuẩn) và tùy chọn ±0.5% cho các ứng dụng yêu cầu độ chính xác đặc biệt cao.

• Chuẩn kết nối: Phổ biến nhất là mặt bích theo tiêu chuẩn JIS 10K/20K, hoặc có thể sản xuất theo tiêu chuẩn ANSI, DIN theo yêu cầu của dự án.

• Nhiệt độ môi trường: -20°C đến +60°C.

• Nhiệt độ chất lưu: Tiêu chuẩn từ -20°C đến 150°C. Với thiết kế tản nhiệt đặc biệt, WTYG có thể đo được hơi nóng ở nhiệt độ cao hơn.

• MOQ (Số lượng đặt hàng tối thiểu): 1 bộ.

• Phương thức thanh toán: T/T, LC, PayPal, West Union.

• Thời gian giao hàng: 7-10 ngày làm việc.

• Đóng gói: Thùng carton và đóng gỗ chắc chắn, an toàn cho vận chuyển đường dài.

2.2. Khả năng chịu nhiệt độ và áp suất vận hành

Một trong những điểm mạnh của WTYG là khả năng chịu được điều kiện vận hành khắc nghiệt. Thiết bị có thể hoạt động ổn định với hơi bão hòa có nhiệt độ lên tới 150°C. Đối với hơi quá nhiệt, nhờ thiết kế bộ chuyển đổi tín hiệu được tách rời hoặc có khả năng tản nhiệt tốt, WTYG vẫn đảm bảo độ bền và độ chính xác. Áp suất làm việc tùy thuộc vào tiêu chuẩn mặt bích, thường lên đến PN25 hoặc cao hơn, đáp ứng hầu hết các hệ thống lò hơi công nghiệp.

2.3. Tín hiệu đầu ra và giao thức truyền thông (4-20mA, Pulse, RS485)

Đồng hồ Woteck WTYG cung cấp đa dạng tín hiệu đầu ra, dễ dàng tích hợp vào hệ thống SCADA, PLC hoặc tủ điều khiển trung tâm:

• Tín hiệu xung (Pulse): Cung cấp giá trị lưu lượng tức thời, thường dùng cho các bộ tổng lưu lượng cơ học hoặc điện tử.

• Tín hiệu Analog (4-20mA): Tín hiệu tương tự chuẩn công nghiệp, truyền tải giá trị lưu lượng tức thời hoặc nhiệt độ/áp suất về bộ điều khiển.

• Tín hiệu số (RS485 Modbus): Cho phép truyền thông hai chiều, đọc tất cả các thông số (lưu lượng, nhiệt độ, áp suất) và cấu hình thiết bị từ xa một cách chính xác và nhanh chóng.

2.4. Tiêu chuẩn chống cháy nổ và cấp bảo vệ IP

Được thiết kế cho môi trường công nghiệp, vỏ bộ hiển thị và bộ chuyển đổi tín hiệu của WTYG đạt chuẩn chống nước, chống bụi IP65 hoặc cao hơn, đảm bảo hoạt động tốt trong điều kiện ẩm ướt, bụi bẩn. Đối với các khu vực có nguy cơ cháy nổ, nhà sản xuất cũng cung cấp các tùy chọn thiết bị với chứng nhận chống cháy nổ phù hợp theo tiêu chuẩn quốc tế.

3. Cấu tạo và nguyên lý hoạt động của cảm biến Vortex Woteck WTYG

3.1. Cấu tạo chi tiết: Thân đo, thanh tạo xoáy và bộ chuyển đổi tín hiệu

Đồng hồ Woteck WTYG có cấu tạo ba phần chính:

1. Thân đo (Flow body): Bộ phận này được làm từ inox đúc hoặc gia công chính xác, chịu được áp lực cao. Đây là nơi dòng chảy đi qua và chứa các thành phần bên trong.

2. Thanh tạo xoáy (Vortex shedder bar): Một thanh hình thang hoặc hình trụ đặc biệt được đặt vuông góc với dòng chảy ở bên trong thân đo. Đây là "trái tim" của cảm biến.

3. Bộ chuyển đổi tín hiệu (Converter/Sensor): Gồm cảm biến áp điện hoặc cảm biến lực để phát hiện các xoáy, cùng với bộ vi xử lý và mạch điện tử xử lý tín hiện và hiển thị kết quả.

3.2. Nguyên lý đo dựa trên hiệu ứng đường phố Vortex (Vortex Shedding)

Woteck WTYG hoạt động dựa trên nguyên lý vật lý của "Hiệu ứng đường phố Vortex" (Vortex Shedding). Khi dòng hơi đi qua thanh tạo xoáy, nó bị chia làm hai dòng và tạo ra các xoáy (vortex) luân phiên ở phía sau thanh. Tần số xuất hiện của các xoáy này tỷ lệ thuận với vận tốc dòng chảy.

Công thức cơ bản: f = St * (V / d), trong đó:

• f: Tần số xoáy.

• St: Hằng số Strouhal (không đổi trong một dải Re nhất định).

• V: Vận tốc dòng chảy.

• d: Chiều rộng của thanh tạo xoáy.

Cảm biến áp điện sẽ phát hiện các xoáy này và chuyển đổi thành tín hiệu tần số. Bộ xử lý sau đó tính toán ra vận tốc, và từ đó suy ra lưu lượng thể tích. Để có lưu lượng khối lượng (ví dụ kg/h), cần phải có thêm dữ liệu về khối lượng riêng của hơi tại điều kiện vận hành.

3.3. Cơ chế bù nhiệt độ và áp suất tích hợp (Temperature & Pressure Compensation)

Đây là tính năng "thông minh" nhất của WTYG. Như chúng ta đã biết, khối lượng riêng của hơi thay đổi rất lớn khi nhiệt độ và áp suất thay đổi. Do đó, nếu chỉ đo lưu lượng thể tích, kết quả sẽ không phản ánh đúng lượng hơi thực tế đang tiêu thụ.

Woteck WTYG giải quyết vấn đề này bằng cách tích hợp các cảm biến nhiệt độ (thường là RTD PT100) và áp suất (thường là 4-20mA) rời hoặc nhận tín hiệu từ các cảm biến ngoài. Dữ liệu nhiệt độ và áp suất được đưa vào bộ vi xử lý, cùng với lưu lượng thể tích, để tính toán ra lưu lượng khối lượng theo công thức khí lý tưởng hoặc các bảng tra hơi nước. Nhờ vậy, người vận hành luôn có được giá trị đo lường chính xác nhất, bất chấp sự dao động của nhiệt độ và áp suất trong hệ thống.

4. Ưu điểm vượt trội của đồng hồ đo hơi Woteck WTYG so với các đối thủ

4.1. Độ chính xác cao và dải đo rộng (Turndown ratio)

Với sai số chỉ ±1.0% và dải đo rộng (turndown ratio lên đến 1:10 hoặc cao hơn), WTYG có thể đo chính xác cả khi lưu lượng thấp và lưu lượng cao trong cùng một hệ thống. Điều này rất quan trọng đối với các nhà máy có sự thay đổi lớn về phụ tải, giúp họ kiểm soát được chi phí năng lượng ở mọi chế độ vận hành.

4.2. Thiết kế không bộ phận chuyển động giúp tăng tuổi thọ thiết bị

Không giống như đồng hồ cơ (tuabin) có các bộ phận quay dễ bị mài mòn và kẹt do tạp chất, cảm biến WTYG dạng vortex là một khối liền, không có bộ phận chuyển động nào tiếp xúc trực tiếp với dòng chảy. Điều này đồng nghĩa với việc không cần bảo trì thường xuyên, giảm thời gian dừng máy và tăng đáng kể tuổi thọ thiết bị trong môi trường hơi nóng khắc nghiệt.

4.3. Màn hình hiển thị LCD đa thông số

Bộ hiển thị tại chỗ của WTYG là một điểm cộng lớn cho các kỹ sư vận hành. Màn hình LCD lớn, rõ nét, có thể hiển thị đồng thời nhiều thông số như:

• Lưu lượng tức thời (hiển thị dạng số và dạng biểu đồ thanh).

• Lưu lượng tổng (tổng tích lũy).

• Nhiệt độ.

• Áp suất.
  Nhờ đó, người vận hành có thể dễ dàng theo dõi tình trạng hệ thống ngay tại vị trí lắp đặt mà không cần phải lên phòng điều khiển trung tâm.

4.4. Chi phí đầu tư tối ưu cho bài toán vận hành nhà máy

Đây là lợi thế cạnh tranh quan trọng nhất của Woteck. Bằng cách cung cấp một sản phẩm chất lượng cao với công nghệ ổn định từ Đài Loan, mức giá của WTYG thường "mềm" hơn so với các sản phẩm tương đương từ châu Âu. Điều này giúp các nhà máy tối ưu hóa chi phí đầu tư ban đầu (CAPEX) mà vẫn sở hữu được một công cụ quản lý năng lượng hiệu quả, từ đó nhanh chóng thu hồi vốn nhờ việc tiết kiệm năng lượng lâu dài.

5. Ứng dụng thực tế của Woteck WTYG trong các ngành công nghiệp

5.1. Giám sát lưu lượng hơi bão hòa và hơi quá nhiệt trong lò hơi

Đây là ứng dụng phổ biến nhất. WTYG được lắp đặt trên đường ống hơi chính ra khỏi lò hơi để giám sát tổng sản lượng hơi sản xuất ra. Dữ liệu này được sử dụng để:

• Tính toán hiệu suất lò hơi.

• Cân bằng giữa sản xuất và tiêu thụ.

• Làm cơ sở để hạch toán chi phí năng lượng giữa các phân xưởng.

5.2. Quản lý năng lượng trong ngành thực phẩm, đồ uống (F&B)

Trong các nhà máy bia, nước giải khát, chế biến sữa, hơi nóng được sử dụng cho các quá trình gia nhiệt, thanh trùng, sấy. Việc lắp đặt WTYG tại các điểm tiêu thụ lớn giúp nhà máy xác định chính xác lượng hơi tiêu hao cho từng công đoạn, từ đó tối ưu hóa quy trình và giảm định mức tiêu hao năng lượng cho mỗi đơn vị sản phẩm.

5.3. Ứng dụng trong ngành dệt nhuộm, hóa chất và sản xuất giấy

Các ngành này sử dụng hơi nóng với nhiệt độ và áp suất rất cao cho các quy trình như sấy vải, gia nhiệt bồn phản ứng, nấu bột giấy. WTYG với thiết kế chắc chắn, chịu nhiệt tốt và khả năng đo lường ổn định trong điều kiện rung động nhẹ là lựa chọn lý tưởng cho các môi trường khắc nghiệt này.

5.4. Hệ thống HVAC và truyền tải nhiệt quy mô lớn

Trong các hệ thống điều hòa không khí trung tâm (HVAC) công suất lớn sử dụng hơi nóng cho máy gia nhiệt (heating coil) hoặc các hệ thống sưởi ấm nhà xưởng, WTYG đóng vai trò giám sát và kiểm soát lượng nhiệt cung cấp, đảm bảo hiệu quả vận hành của toàn bộ hệ thống.

6. Hướng dẫn lắp đặt và vận hành đồng hồ Woteck WTYG đúng kỹ thuật

6.1. Quy định về đoạn ống thẳng (Straight pipe requirement)

Để đảm bảo dòng chảy ổn định và độ chính xác của phép đo, yêu cầu bắt buộc khi lắp đặt đồng hồ vortex là phải có đoạn ống thẳng trước và sau đồng hồ.

• Trước đồng hồ: Tối thiểu 15D đến 20D (D là đường kính ống) nếu có van hoặc cút.

• Sau đồng hồ: Tối thiểu 5D.
  Không tuân thủ quy định này có thể gây ra sai số lớn và làm giảm tuổi thọ của cảm biến.

6.2. Lưu ý về hướng dòng chảy và vị trí lắp đặt cảm biến áp suất/nhiệt độ rời

• Hướng lắp: Mũi tên chỉ hướng dòng chảy trên thân đồng hồ phải trùng với chiều dòng chảy thực tế trong đường ống.

• Vị trí lắp: Nên lắp trên đường ống đứng (dòng chảy từ dưới lên) hoặc đường ống nằm ngang. Tránh lắp ở vị trí cao nhất của đường ống (nơi dễ tích tụ khí không ngưng) hoặc thấp nhất (nơi đọng nước ngưng).

• Cảm biến rời: Nếu sử dụng cảm biến áp suất và nhiệt độ rời để bù, chúng nên được lắp phía sau đồng hồ đo lưu lượng (về phía hạ lưu) với khoảng cách phù hợp.

6.3. Sơ đồ đấu nối dây tín hiệu và cấu hình bộ hiển thị

Việc đấu nối dây cần tuân thủ nghiêm ngặt theo sơ đồ hướng dẫn của nhà sản xuất đi kèm sản phẩm. Đối với tín hiệu 4-20mA, cần sử dụng cáp xoắn đôi có bọc chống nhiễu để đảm bảo tín hiệu truyền về xa chính xác. Bộ hiển thị có thể được cấu hình các thông số như đơn vị đo, đường kính ống, dải đo, các hệ số hiệu chuẩn... thông qua các phím bấm ngay trên mặt đồng hồ.

6.4. Các lỗi thường gặp và cách khắc phục khi vận hành

• Hiển thị lưu lượng khi không có dòng chảy: Do rung động đường ống. Cần kiểm tra lại các gối đỡ ống hoặc điều chỉnh ngưỡng cắt tần số thấp (low-cut filter) trên đồng hồ.

• Sai số lớn: Kiểm tra lại việc lắp đặt đoạn ống thẳng, kiểm tra xem các thông số cài đặt (đường kính ống, K-factor) đã chính xác chưa.

• Mất tín hiệu: Kiểm tra nguồn cấp và các đầu nối dây.

7. Báo giá và địa chỉ mua đồng hồ đo lưu lượng Woteck WTYG chính hãng

7.1. Chính sách bảo hành 12-24 tháng từ nhà phân phối ủy quyền

Khi mua hàng tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn, quý khách hàng hoàn toàn yên tâm với chính sách bảo hành chính hãng lên đến 12-24 tháng tùy model, cùng với dịch vụ hậu mãi và hỗ trợ kỹ thuật lâu dài. Chúng tôi cam kết chỉ cung cấp sản phẩm Woteck chính hãng, có nguồn gốc xuất xứ rõ ràng.

7.2. Đầy đủ giấy tờ chứng nhận CO, CQ và kiểm định đo lường

Tất cả các sản phẩm đều được cung cấp đầy đủ bộ chứng từ: Chứng chỉ xuất xứ (CO), Chứng chỉ chất lượng (CQ), catalogue kỹ thuật, hướng dẫn sử dụng và đặc biệt là Giấy chứng nhận kiểm định đo lường của các trung tâm kiểm định uy tín (nếu có yêu cầu), đảm bảo tính pháp lý và độ chính xác cho thiết bị trước khi đưa vào vận hành.

7.3. Hỗ trợ tư vấn kỹ thuật và khảo sát hệ thống tận nơi

Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ tư vấn lựa chọn model phù hợp nhất với thông số hệ thống của bạn. Chúng tôi cũng có dịch vụ khảo sát hiện trường, giúp đưa ra giải pháp lắp đặt tối ưu, đảm bảo đồng hồ hoạt động hiệu quả và chính xác nhất.

7.4. Liên hệ nhận báo giá tốt nhất cho dự án và đại lý

Để nhận được báo giá tốt nhất cho dự án hoặc nhu cầu mua đại lý, xin vui lòng liên hệ với chúng tôi qua hotline hoặc email để được hỗ trợ nhanh chóng.
