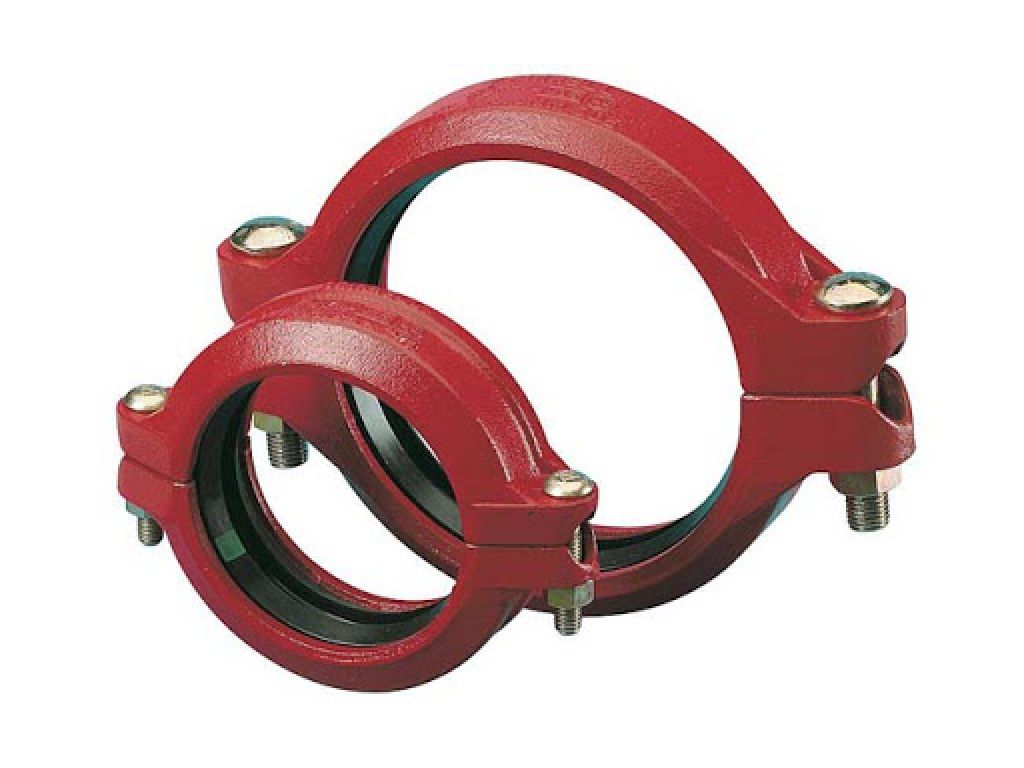

Cùm nối ống PCCC, còn gọi là khớp nối rãnh PCCC hoặc grooved coupling, là phụ kiện dùng để liên kết các đoạn ống thép trong hệ thống chữa cháy bằng cơ chế ăn khớp vào rãnh đã được tạo sẵn trên đầu ống. Thay vì phải hàn hoặc lắp bích truyền thống, phương pháp nối rãnh cho phép thi công nhanh, gọn, an toàn và dễ bảo trì hơn.
Trong các hệ thống PCCC hiện đại như sprinkler, đường ống chữa cháy vách tường, trục đứng, đường ống bơm và các tuyến ống kỹ thuật trong nhà xưởng, cùm nối rãnh được ưu tiên nhờ khả năng lắp đặt nhanh, hạn chế sinh nhiệt trong quá trình thi công và giảm rủi ro ảnh hưởng đến lớp sơn, lớp mạ của ống thép.
Đây là giải pháp được nhiều nhà thầu cơ điện, kỹ sư M&E và đơn vị thi công PCCC lựa chọn khi cần tối ưu tiến độ, đảm bảo độ kín khít và thuận tiện cho công tác bảo trì sau này.
Một bộ cùm nối rãnh PCCC thường gồm ba thành phần chính, mỗi bộ phận đóng vai trò quan trọng trong việc tạo nên khả năng liên kết và làm kín của khớp nối.
Vỏ cùm là phần thân ngoài của khớp nối, thường được chế tạo từ gang cầu theo tiêu chuẩn ASTM A536. Bề mặt có thể được phủ sơn epoxy màu đỏ chống gỉ hoặc mạ kẽm tùy theo yêu cầu kỹ thuật và môi trường sử dụng. Vỏ cùm có nhiệm vụ ôm chặt phần rãnh trên ống và giữ toàn bộ cụm liên kết ổn định.
Gioăng thường được làm từ cao su EPDM, là vật liệu phù hợp với môi trường nước chữa cháy, có khả năng chịu nhiệt, đàn hồi tốt và đảm bảo độ kín khít cho mối nối. Gioăng EPDM giúp hạn chế rò rỉ và hỗ trợ hấp thụ sai số nhỏ khi lắp đặt.
Bu-lông và đai ốc thường được sản xuất từ thép carbon cường độ cao, có nhiệm vụ siết chặt hai nửa vỏ cùm lại với nhau. Việc siết lực đúng kỹ thuật giúp khớp nối đạt độ ổn định, đảm bảo an toàn khi hệ thống vận hành và thử áp.
Trên thực tế, cùm nối rãnh PCCC được chia thành hai nhóm chính là khớp nối cố định và khớp nối linh hoạt. Việc chọn đúng loại sẽ quyết định khả năng chịu rung, bù sai số và độ ổn định của tuyến ống.
Khớp nối rãnh cố định, còn gọi là rigid coupling, có khả năng giữ chặt hai đầu ống và hạn chế gần như hoàn toàn chuyển động tương đối giữa các đoạn ống. Loại này phù hợp với các tuyến ống thẳng, trục đứng, những vị trí yêu cầu độ cứng vững cao và không cần hấp thụ chuyển vị.
Khớp nối rãnh linh hoạt, còn gọi là flexible coupling, cho phép một mức độ lệch góc nhỏ, hỗ trợ co giãn nhiệt và giảm rung động. Đây là lựa chọn phù hợp tại khu vực gần máy bơm chữa cháy, vị trí qua khe co giãn, hoặc những nơi cần hấp thụ dao động trong quá trình vận hành hệ thống.
| Tiêu chí | Khớp nối cố định | Khớp nối linh hoạt |
|---|---|---|
| Khả năng dịch chuyển | Hầu như không cho phép | Cho phép lệch góc nhỏ |
| Khả năng giảm rung | Thấp | Cao hơn |
| Ứng dụng | Tuyến ống thẳng, trục đứng | Gần bơm, khe co giãn, vị trí cần bù sai số |
| Độ cứng vững | Cao | Trung bình, linh hoạt hơn |
Dưới đây là bảng quy cách tham khảo thường gặp trong các dự án PCCC. Khi lựa chọn, cần kiểm tra thêm đường kính ngoài thực tế của ống, tiêu chuẩn rãnh và yêu cầu chứng nhận của dự án để tránh mua nhầm chủng loại.
| Kích thước danh nghĩa (DN) | Đường kính ngoài ống (OD - mm) | Áp suất làm việc | Loại tiêu chuẩn |
|---|---|---|---|
| DN50 (2") | 60.3 mm | 300 PSI | UL / FM |
| DN65 (2 1/2") | 73.0 mm / 76.1 mm | 300 PSI | UL / FM |
| DN80 (3") | 88.9 mm | 300 PSI | UL / FM |
| DN100 (4") | 114.3 mm | 300 PSI | UL / FM |
| DN125 (5") | 141.3 mm | 300 PSI | UL / FM |
| DN150 (6") | 168.3 mm | 300 PSI | UL / FM |
| DN200 (8") | 219.1 mm | 300 PSI | UL / FM |
| DN250 (10") | 273.0 mm | 300 PSI | UL / FM |
| DN300 (12") | 323.9 mm | 300 PSI | UL / FM |
Trong các dự án yêu cầu cao về an toàn cháy nổ, nên ưu tiên sản phẩm có chứng nhận UL Listed, FM Approved và tài liệu CO/CQ đầy đủ. Đồng thời cần đối chiếu áp suất làm việc, áp suất thử nghiệm và tiêu chuẩn rãnh của ống để đảm bảo phù hợp với hồ sơ thiết kế.
Khớp nối rãnh ngày càng được sử dụng rộng rãi nhờ nhiều lợi thế thực tế trong thi công và vận hành hệ thống PCCC.
Trên thị trường hiện nay, một số thương hiệu được các nhà thầu và kỹ sư đánh giá cao gồm Victaulic, Shurjoint, Viking, Tuco, Vision và các dòng sản phẩm nhập khẩu khác có chứng nhận UL/FM rõ ràng. Tùy theo ngân sách, yêu cầu dự án và hồ sơ phê duyệt, đơn vị thi công có thể chọn thương hiệu phù hợp để cân bằng giữa chất lượng và chi phí.
Khi mua hàng, cần chú ý kiểm tra tem nhãn, chứng chỉ kiểm định, CO/CQ và hồ sơ xuất xứ để đảm bảo đúng chủng loại, đúng tiêu chuẩn và đúng yêu cầu nghiệm thu của dự án PCCC.
Việc lắp đặt đúng kỹ thuật ảnh hưởng trực tiếp đến độ kín khít, độ bền và khả năng chịu áp của toàn hệ thống. Quy trình cơ bản thường được thực hiện như sau:
Một số lỗi thường gặp cần tránh gồm siết lệch một bên, quên bôi trơn gioăng, rãnh cắt sai độ sâu hoặc bề mặt ống không được làm sạch trước khi lắp. Những lỗi này có thể gây rò rỉ nước khi thử áp hoặc trong quá trình vận hành hệ thống.
Giá cùm nối ống PCCC phụ thuộc vào nhiều yếu tố như kích thước DN, loại khớp nối cố định hay linh hoạt, thương hiệu, xuất xứ, tiêu chuẩn chứng nhận và số lượng đặt hàng. Đối với các dự án cần số lượng lớn, đơn giá thường được tối ưu theo khối lượng và tiến độ giao hàng.
Để nhận báo giá chính xác, vui lòng liên hệ TBCNSG.com để được tư vấn theo từng hạng mục dự án, hỗ trợ lựa chọn đúng quy cách và cấp báo giá chi tiết theo số lượng thực tế.
Liên hệ báo giá và tư vấn kỹ thuật: 09 1800 6799
Email: [email protected]
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Yêu cầu báo giá khối lượng ngay
Có. Nhiều dòng sản phẩm đạt mức làm việc phổ biến từ 300 PSI trở lên, tùy theo thương hiệu và chủng loại. Tuy nhiên khi sử dụng thực tế, cần đối chiếu đúng thông số của nhà sản xuất và yêu cầu của hồ sơ thiết kế.
Tuổi thọ của gioăng EPDM phụ thuộc vào điều kiện môi trường, nhiệt độ làm việc, chất lượng lắp đặt và chế độ bảo trì. Trong hệ thống PCCC tiêu chuẩn, gioăng có thể dùng ổn định trong thời gian dài nếu được lắp đúng kỹ thuật và không làm việc trong môi trường vượt ngưỡng cho phép.
Hoàn toàn có thể. Phương pháp nối rãnh phù hợp với nhiều loại ống thép, bao gồm cả ống mạ kẽm, miễn là rãnh được gia công đúng quy cách và bề mặt lắp ghép đạt yêu cầu kỹ thuật.
Nên dùng tùy vị trí lắp đặt. Khớp nối cố định phù hợp với tuyến ống cần độ cứng vững cao, trong khi khớp nối linh hoạt phù hợp tại vị trí cần giảm rung, bù sai số hoặc hấp thụ chuyển vị nhỏ. Nếu chưa chắc chắn, nên để kỹ sư hoặc nhà cung cấp tư vấn theo bản vẽ thực tế.
